Zeichnungen der Metabo 01092000 ( WEV17-125QUICKINOXRT )

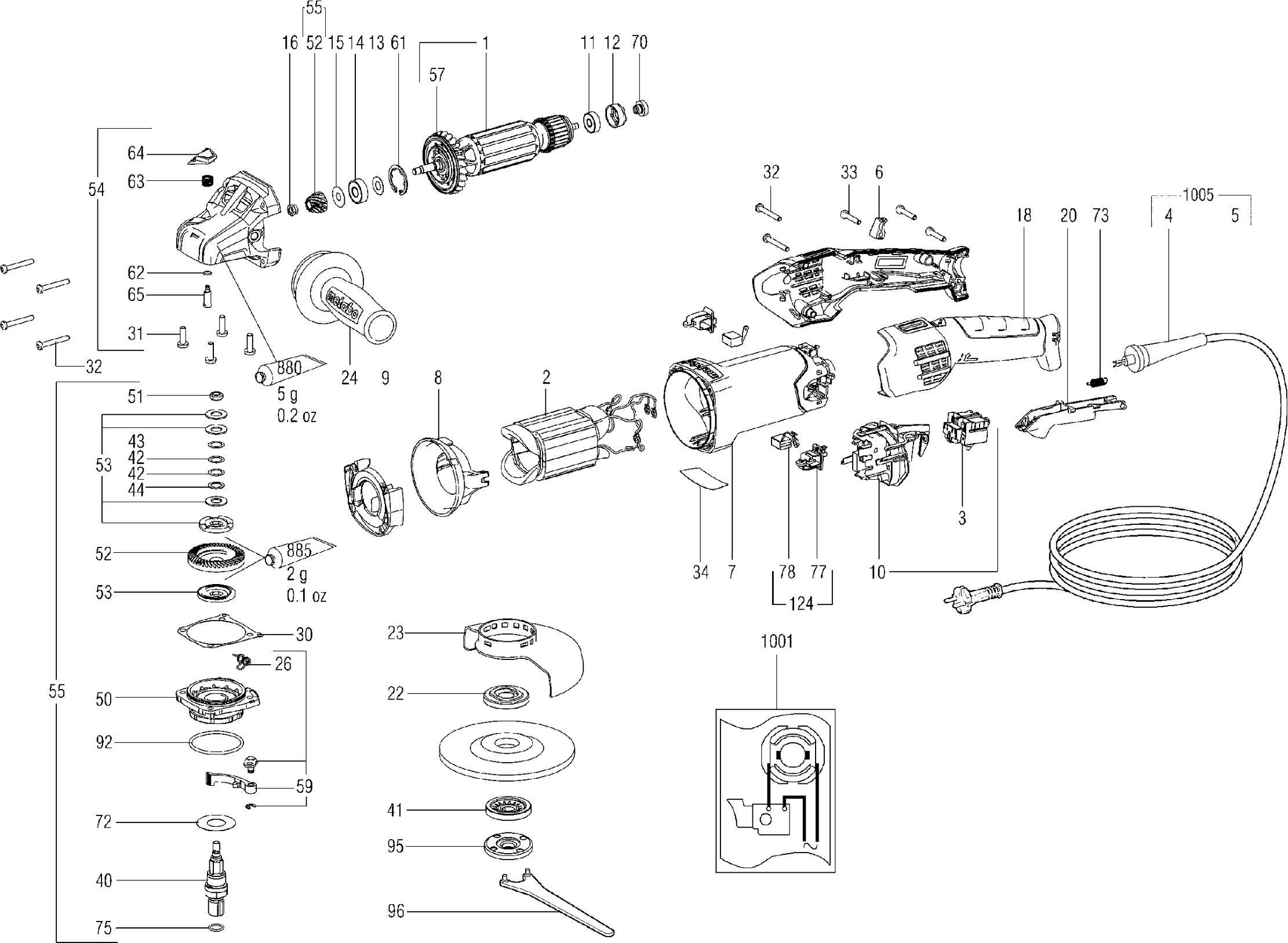

Teilezeichnung 1

Teilezeichnung 2

Teileliste der Metabo 01092000 ( WEV17-125QUICKINOXRT )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Anker vollst 230V
1 310011080 68.26 81.23

Feldpaket m.Wickl. 230V
2 311012980 34.65 41.23

Schalter 2-polig,X2
3 343410270 9.60 11.42

Nicht mehr lieferbar
4 399999990

Nicht mehr lieferbar
5 399999990

Kabelschelle
6 343362490 1.56 1.86

Motorgehaeuse
7 315013790 9.60 11.42

Luftleitscheibe
8 339151180 1.38 1.64

Luftleitscheibe
9 339151200 1.38 1.64

Elektronikeinheit m.Schalter
10 316064460 44.66 53.15

Rillenkugellager,6x19x6
11 143115170 3.42 4.07

Gummibuchse
12 344097870 1.38 1.64

Scheibe,8,05x17x0,4
13 339133060 1.38 1.64

Rillenkugellager, 8x22x7
14 143115180 3.42 4.07

Scheibe,7,05x19,5x0,2
15 339006390 1.38 1.64

Sechskantmutter m.Ansatz
16 341102260 2.10 2.50

Handgriff zweiteilig
18 343439030 9.60 11.42

Schalterdruecker vollst.
20 316065300 2.10 2.50

Spannflansch
22 341031160 10.80 12.85

Schutzhaube, D125
23 339204500 8.16 9.71

Antivibrationshandgriff,M 8
24 314000970 12.43 14.79

Schenkelfeder
26 342022490 1.38 1.64

Pakking
30 339012430 1.38 1.64

Linsenschr.(DIN 7985)
31 141121640 1.38 1.64

Linsenblechschraube
32 141116980 1.38 1.64

Linsenblechschraube
33 141117060 1.56 1.86

Leistungsschild 01092000 WEV 17-125 QIRT
34 338067380 1.38 1.64

Schleifspindel M14
40 341604420 11.28 13.42

Spannmutter vollst.,M14
41 316055350 10.80 12.85

Scheibe 10,2 X 14,8X 0,2
42 141151120 1.38 1.64

Scheibe 10,2 X 14,8X 0,1
43 141152300 1.56 1.86

Scheibe 10,2 X 14,8X 0,5
44 141153920 1.38 1.64

Flansch vollst.
50 343433280 8.16 9.71

Mutter
51 341102460 2.10 2.50

Tellerrad m.Ritzel
52 316054970 12.43 14.79

Reibscheibensatz vollst.
53 316055080 11.28 13.42

Getriebegehaeuse vollst.
54 316055100 44.66 53.15

Sich.kuppl. m.Ritzel
55 316054240 68.26 81.23

Luefter mit Staubschutzkorb
57 316054850 3.42 4.07

Spannhebel vollst mit Feder
59 316066040 10.80 12.85

Sicherungsring
61 141156650 1.38 1.64

O-Ring
62 143193650 1.38 1.64

O-ring
62 143196000 1.38 1.64

Druckfeder
63 342003390 1.38 1.64

Druckknopf
64 343433130 1.38 1.64

Bolzen
65 341515640 1.38 1.64

Tachoscheibe
70 343433060 2.10 2.50

Scheibe
72 339007800 1.38 1.64

Zugfeder
73 342004190 1.38 1.64

O-RING
75 143192490 1.56 1.86

Buerstenhalter Kompl.
77 316065420 11.28 13.42

Kohlebuerstensatz abschaltbar
78 316065450 10.80 12.85

O-Ring
92 143195640 1.38 1.64

Flanschmutter M14
95 341106900 8.16 9.71

Zweilochmutterndreher
96 344163920 2.82 3.36

Kohlebuerste m.Kohlehalter Set 230V
124 316067170 19.91 23.69

Tube Fett 100G
880 344130920 34.65 41.23

Tube Fett SF 011 50Gr 1,8Oz
885 344130560 29.70 35.34

Nicht mehr lieferbar
1001 338506170

Kabel mit Tuelle
1005 316067320 19.91 23.69
