Zeichnungen der Metabo 00434000 ( TE24-230MVTCED )

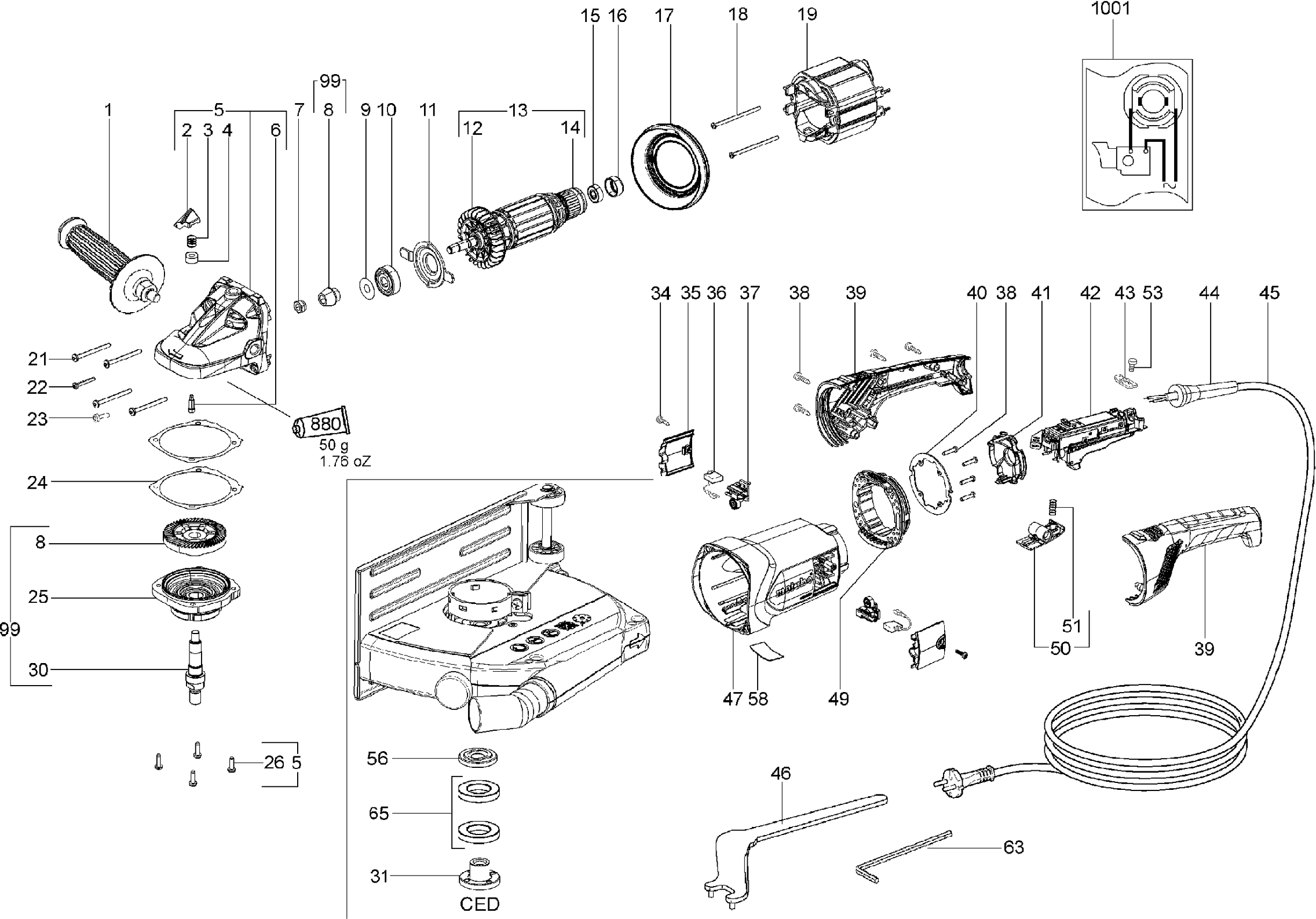

Teilezeichnung 1

Teilezeichnung 2

Teileliste der Metabo 00434000 ( TE24-230MVTCED )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Handgriff vollst.
1 314000280 14.96 17.80

Druckknopf schwarz
2 343399790 1.38 1.64

Druckfeder
3 342003390 1.38 1.64

Fuehrungsbuchse
4 341005830 3.42 4.07

Getriebegeh.Vollst.
5 316045500 61.98 73.76

Druckbolzen
6 341515430 1.38 1.64

Sechskantmutter m.Ansatz
7 341100660 2.82 3.36

Tellerrad u.Ritzel (D230)
8 316045530 49.61 59.04

Scheibe MN-51005-11,1x28x0,3
9 141123870 1.38 1.64

Rillenkugellager 12x37x12
10 143115510 4.14 4.93

Festlagerdeckel
11 339007280 2.82 3.36

Luefter mit Staubschutzkorb
12 316045560 9.60 11.42

Anker vollst.,230 V
13 310011330 118.14 140.59

Schleuderscheibe
14 343390630 1.38 1.64

Rillenkugellager, 8X 22X 7
15 143113400 10.80 12.85

Gummilager
16 344094080 1.56 1.86

Luftleitscheibe
17 339151130 1.38 1.64

Linsenblechschraube
18 141121680 1.38 1.64

Feldpak.m.Wicklung
19 311009590 55.77 66.37

Linsenblechschraube
21 141119370 1.38 1.64

Lins.Schr. mikrov.Bl
22 141122020 1.38 1.64

Linsenschraube mikrov. Blau
23 141119850 1.38 1.64

Dichtung
24 339011810 1.38 1.64

Getriebeflansch vollst.
25 316045550 44.66 53.15

Linsenschr.(DIN 7985)
26 141121640 1.38 1.64

Schleifspindel
30 341602980 24.80 29.51

Spanmoer,M14
31 341212880 6.66 7.93

Schrauben
34 341702050 1.38 1.64

Kohlenhalterdeckel
35 343395530 1.38 1.64

Kohlebuerstensatz 230V
36 316045570 12.43 14.79

Kohlefuehrung
37 343000950 6.66 7.93

Linsenblechschraube
38 141116020 1.56 1.86

Handgriff- Unter und Oberteil Schwarz
39 343399760 8.16 9.71

Sicherungsblech
40 339007320 1.56 1.86

Kantenschutz
41 343399800 1.38 1.64

Elektronikschalter Set,Defond 230V
42 316052180 68.26 81.23

Kabelschelle
43 339127730 1.38 1.64

Kabelschutz
44 344094550 2.10 2.50

Kabel m.CEE-Stecker
45 344487800 14.96 17.80

Pennensleutel gebogen
46 344160700 5.40 6.43

Motorgehaeuse
47 315013300 14.96 17.80

Daempfer
49 343397490 8.16 9.71

Arretierhebel rot
50 343397700 1.56 1.86

Druckfeder
51 342002170 1.38 1.64

Linsenblechschraube
53 141116800 1.38 1.64

Spannflansch
56 341031160 10.80 12.85

Typeplaatje
58 338071050 1.56 1.86

Winkelschraubendreher SW 5 lang
63 344163620 8.16 9.71

Distanzscheibe
65 341032380 2.82 3.36

Getriebeflansch vollst. mit Spindel
99 316064090 99.16 118.00

Tube Fett 100G
880 344130910 12.43 14.79

Nicht mehr lieferbar
1001 338505670
