Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Metabo 10900000 ( STE135PLUS )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

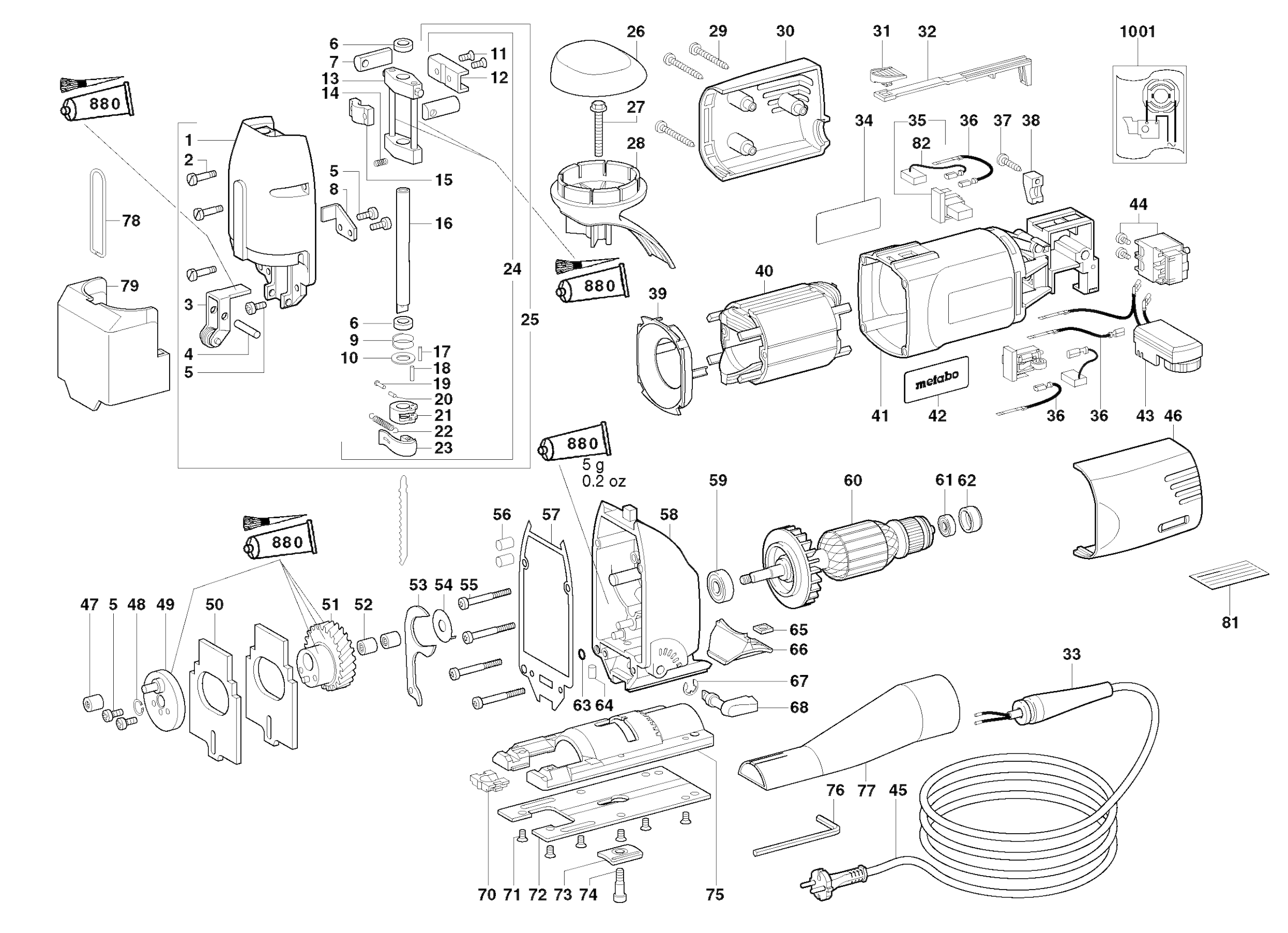

Zeichnungen der Metabo 10900000 ( STE135PLUS )
Teileliste der Metabo 10900000 ( STE135PLUS )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Getriebedeckel vollst. | ||||
| 1 | 316031260 | 105.03 | 124.99 | |
| Passschraube | ||||
| 2 | 341702980 | 1.58 | 1.88 | |
| Nicht mehr lieferbar | ||||
| 3 | 316029880 | |||
| Cilinderstift | ||||
| 4 | 341513860 | 1.58 | 1.88 | |
| Lins.Schr. mikrov.Bl | ||||
| 5 | 141110540 | 1.58 | 1.88 | |
| Filzring | ||||
| 6 | 344070700 | 1.58 | 1.88 | |
| Pendelfuehrungsstueck Kompl. | ||||
| 7 | 316031290 | 12.76 | 15.18 | |
| Fuehrungsblech | ||||
| 8 | 339129460 | 6.14 | 7.31 | |
| Druckfeder | ||||
| 9 | 342001730 | 1.58 | 1.88 | |
| Abstreifring | ||||
| 10 | 344000160 | 1.58 | 1.88 | |
| Platverzonken schroef | ||||
| 11 | 141120550 | 1.58 | 1.88 | |
| Passchroef | ||||
| 11 | 341705590 | 1.58 | 1.88 | |
| Kulisse | ||||
| 12 | 339129450 | 1.78 | 2.12 | |
| Stoesselfuehrung vollst. | ||||
| 13 | 316031250 | 12.76 | 15.18 | |
| Druckfeder | ||||
| 14 | 342021680 | 1.58 | 1.88 | |
| Verbindingsstuk | ||||
| 15 | 341070310 | 2.38 | 2.83 | |
| Stoessel | ||||
| 16 | 341055890 | 28.07 | 33.40 | |
| Zylinderstift | ||||
| 17 | 141163640 | 1.58 | 1.88 | |
| Spiralspannstift | ||||
| 18 | 141160770 | 1.58 | 1.88 | |
| Auswerferstift | ||||
| 19 | 342200520 | 7.52 | 8.95 | |
| Spannstift | ||||
| 20 | 141160810 | 1.78 | 2.12 | |
| Spannstueck | ||||
| 21 | 341070260 | 9.24 | 11.00 | |
| Zugfeder | ||||
| 22 | 342021540 | 1.78 | 2.12 | |
| Spannhebel | ||||
| 23 | 341070280 | 10.82 | 12.88 | |
| Stoessel vollst. | ||||
| 24 | 316031240 | 39.27 | 46.73 | |
| Getriebedeckel m.Stoessel vollst. | ||||
| 25 | 316037670 | 154.88 | 184.31 | |
| Griffoberteil | ||||
| 26 | 343375060 | 4.68 | 5.57 | |
| Nicht mehr lieferbar | ||||
| 27 | 141118980 | |||
| Griffunterteil | ||||
| 28 | 343398470 | 6.14 | 7.31 | |
| Linsenblechschraube | ||||
| 29 | 141116990 | 1.78 | 2.12 | |
| Gehaeuseschale 1 | ||||
| 30 | 343374410 | 5.41 | 6.44 | |
| Schakelschuif | ||||
| 31 | 343394180 | 1.58 | 1.88 | |
| Schakelstang | ||||
| 32 | 343373640 | 1.78 | 2.12 | |
| Kabelbescherming | ||||
| 33 | 344101140 | 2.38 | 2.83 | |
| Nicht mehr lieferbar | ||||
| 34 | 338045400 | |||
| Koolborstelhouder | ||||
| 35 | 316035480 | 11.20 | 13.33 | |
| Verbindingsdraad compl. | ||||
| 36 | 344493960 | 1.78 | 2.12 | |
| Linsenblechschraube | ||||
| 37 | 141116020 | 1.78 | 2.12 | |
| Kabelschelle | ||||
| 38 | 343362490 | 1.78 | 2.12 | |
| Luftleitscheibe | ||||
| 39 | 339150930 | 1.78 | 2.12 | |
| Feldpak.m.Wickl.230V | ||||
| 40 | 311009960 | 19.67 | 23.41 | |
| Motorgehaeuse | ||||
| 41 | 315012680 | 11.20 | 13.33 | |
| M-plaatje,08 52x22 | ||||
| 42 | 338122160 | 1.58 | 1.88 | |
| El.Einheit 230V/ 50-60 Hz | ||||
| 43 | 343079700 | 39.27 | 46.73 | |
| Schakelaar | ||||
| 44 | 343406730 | 16.94 | 20.16 | |
| Kabel m. CEE-stekker | ||||
| 45 | 344488530 | 25.23 | 30.02 | |
| Gehaeuseschale | ||||
| 46 | 343374430 | 5.41 | 6.44 | |
| Nadellager | ||||
| 47 | 341002610 | 12.76 | 15.18 | |
| Sicherungsring | ||||
| 48 | 141180020 | 1.58 | 1.88 | |
| Excenterschijf | ||||
| 49 | 316031280 | 19.67 | 23.41 | |
| Wuchtplatte | ||||
| 50 | 339129480 | 9.24 | 11.00 | |
| Zahnrad vollst. | ||||
| 51 | 316031270 | 50.58 | 60.19 | |
| Nadelhuelse | ||||
| 52 | 143111460 | 3.89 | 4.63 | |
| Druckhebel | ||||
| 53 | 339129440 | 9.24 | 11.00 | |
| Aanloopring | ||||
| 54 | 339129470 | 1.58 | 1.88 | |
| Passchroef | ||||
| 55 | 341701490 | 1.58 | 1.88 | |
| Rubber stop | ||||
| 56 | 344092220 | 1.58 | 1.88 | |
| Dichtung | ||||
| 57 | 339210840 | 1.78 | 2.12 | |
| Getriebegeh.Vollst. | ||||
| 58 | 316031220 | 98.13 | 116.77 | |
| Rillenkugellager, 8X 22X 7 | ||||
| 59 | 143113400 | 11.20 | 13.33 | |
| Anker vollst. 230V | ||||
| 60 | 310007940 | 105.03 | 124.99 | |
| Kogellager 6x19x 6 | ||||
| 61 | 143115660 | 2.38 | 2.83 | |
| Rubber bus | ||||
| 62 | 344095260 | 1.78 | 2.12 | |
| O-Ring | ||||
| 63 | 143193620 | 1.78 | 2.12 | |
| Zylinderstift | ||||
| 64 | 141163740 | 1.58 | 1.88 | |
| Vierkante moer | ||||
| 65 | 141130660 | 1.58 | 1.88 | |
| Pratze | ||||
| 66 | 315414980 | 3.17 | 3.77 | |
| Borgschijf | ||||
| 67 | 141181710 | 1.58 | 1.88 | |
| Schalthebel vollst. rot | ||||
| 68 | 316046020 | 6.14 | 7.31 | |
| Spanreissschutz | ||||
| 70 | 343375040 | 1.58 | 1.88 | |
| Platverzonken schroef | ||||
| 71 | 141119950 | 1.78 | 2.12 | |
| Fussplatte Unterteil | ||||
| 72 | 339129420 | 6.14 | 7.31 | |
| Spannpratze | ||||
| 73 | 339133640 | 1.58 | 1.88 | |
| Passschraube | ||||
| 74 | 341702620 | 1.58 | 1.88 | |
| Fussplatte | ||||
| 75 | 315414990 | 25.23 | 30.02 | |
| Inbussleutel | ||||
| 76 | 344161530 | 1.78 | 2.12 | |
| Saugstutzen | ||||
| 77 | 343375090 | 6.14 | 7.31 | |
| Schutzbuegel | ||||
| 78 | 342200580 | 1.78 | 2.12 | |
| Schutzglas | ||||
| 79 | 344350420 | 4.68 | 5.57 | |
| Nicht mehr lieferbar | ||||
| 81 | 399999990 | |||
| Koolborstel set | ||||
| 82 | 316035510 | 12.76 | 15.18 | |
| Tube vet 50 gr. 1,8oz | ||||
| 880 | 344130990 | 25.23 | 30.02 | |
| Nicht mehr lieferbar | ||||
| 1001 | 338502380 | |||
