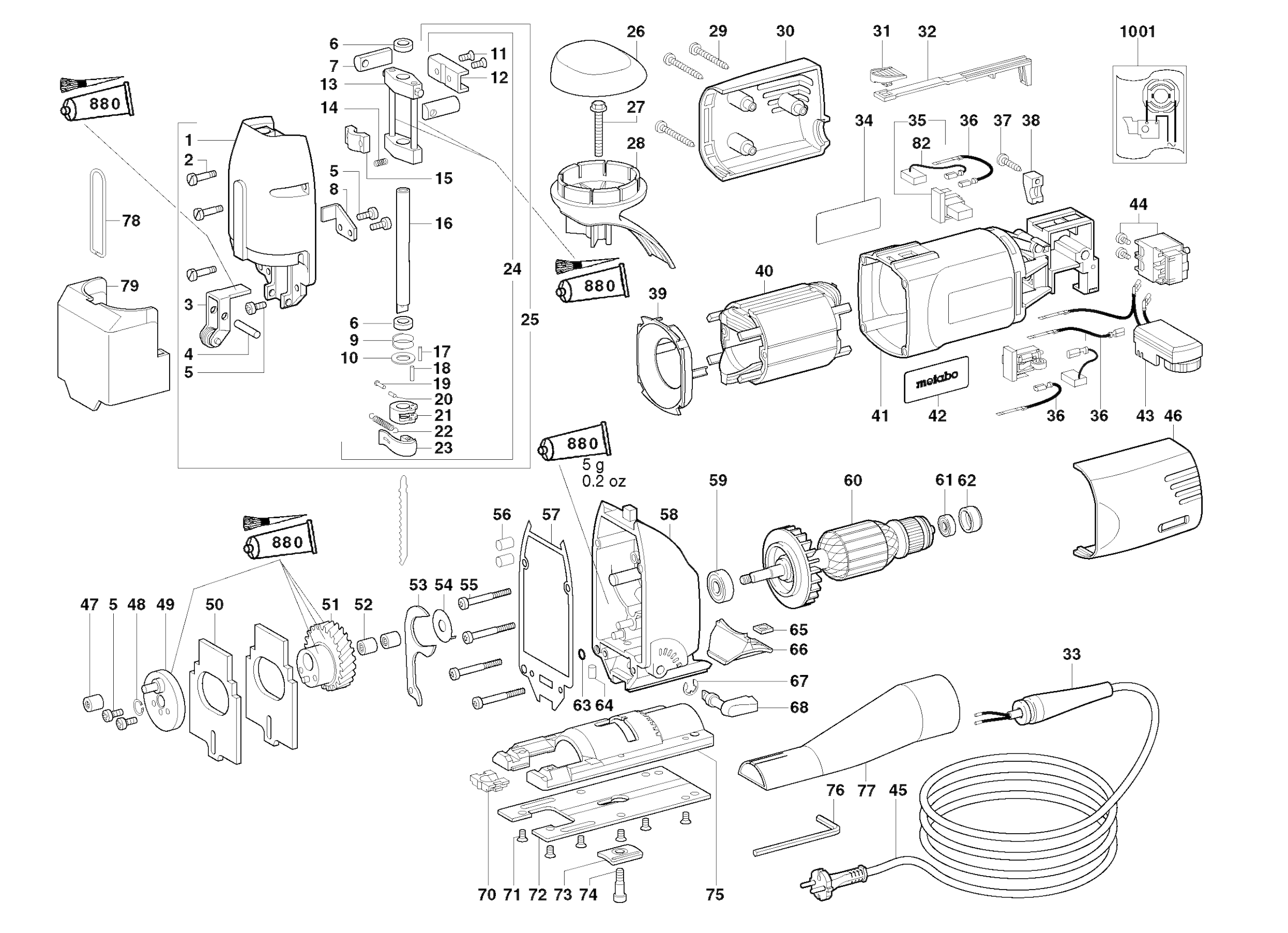

Zeichnungen der Metabo 10501000 ( STE100PLUS )
Teileliste der Metabo 10501000 ( STE100PLUS )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Getriebedeckel vollst. | ||||
| 1 | 316031260@148 | 105.03 | 124.99 | |
| Passschraube | ||||
| 2 | 341702980@148 | 1.58 | 1.88 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 3 | 316029880@148 | |||
| Cilinderstift | ||||
| 4 | 341513860@148 | 1.58 | 1.88 | |
| Lins.Schr. mikrov.Bl | ||||
| 5 | 141110540@148 | 1.58 | 1.88 | |
| Filzring | ||||
| 6 | 344070700@148 | 1.58 | 1.88 | |
| Pendelfuehrungsstueck Kompl. | ||||
| 7 | 316031290@148 | 12.76 | 15.18 | |
| Fuehrungsblech | ||||
| 8 | 339129460@148 | 6.14 | 7.31 | |
| Druckfeder | ||||
| 9 | 342001730@148 | 1.58 | 1.88 | |
| Abstreifring | ||||
| 10 | 344000160@148 | 1.58 | 1.88 | |
| Passchroef | ||||
| 11 | 341705590@148 | 1.58 | 1.88 | |
| Platverzonken schroef | ||||
| 11 | 141120550@148 | 1.58 | 1.88 | |
| Kulisse | ||||
| 12 | 339129450@148 | 1.78 | 2.12 | |
| Stoesselfuehrung vollst. | ||||
| 13 | 316031250@148 | 12.76 | 15.18 | |
| Druckfeder | ||||
| 14 | 342021680@148 | 1.58 | 1.88 | |
| Verbindingsstuk | ||||
| 15 | 341070310@148 | 2.38 | 2.83 | |
| Stoessel | ||||
| 16 | 341055890@148 | 28.07 | 33.40 | |
| Zylinderstift | ||||
| 17 | 141163640@148 | 1.58 | 1.88 | |
| Spiralspannstift | ||||
| 18 | 141160770@148 | 1.58 | 1.88 | |
| Auswerferstift | ||||
| 19 | 342200520@148 | 7.52 | 8.95 | |
| Spannstift | ||||
| 20 | 141160810@148 | 1.78 | 2.12 | |
| Spannstueck | ||||
| 21 | 341070260@148 | 9.24 | 11.00 | |
| Zugfeder | ||||
| 22 | 342021540@148 | 1.78 | 2.12 | |
| Spannhebel | ||||
| 23 | 341070280@148 | 10.82 | 12.88 | |
| Stoessel vollst. | ||||
| 24 | 316031240@148 | 39.27 | 46.73 | |
| Getriebedeckel m.Stoessel vollst. | ||||
| 25 | 316037670@148 | 154.88 | 184.31 | |
| Griffoberteil | ||||
| 26 | 343375060@148 | 4.68 | 5.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27 | 141118980@148 | |||
| Griffunterteil | ||||
| 28 | 343398470@148 | 6.14 | 7.31 | |
| Linsenblechschraube | ||||
| 29 | 141116990@148 | 1.78 | 2.12 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 30 | 343374410@148 | |||
| Schakelschuif | ||||
| 31 | 343394180@148 | 1.58 | 1.88 | |
| Schakelstang | ||||
| 32 | 343373640@148 | 1.78 | 2.12 | |
| Kabelbescherming | ||||
| 33 | 344101140@148 | 2.38 | 2.83 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34 | 338045920@148 | |||
| Koolborstelhouder | ||||
| 35 | 316035480@148 | 11.20 | 13.33 | |
| Verbindingsdraad compl. | ||||
| 36 | 344493960@148 | 1.78 | 2.12 | |
| Linsenblechschraube | ||||
| 37 | 141116020@148 | 1.78 | 2.12 | |
| Kabelschelle | ||||
| 38 | 343362490@148 | 1.78 | 2.12 | |
| Luftleitscheibe | ||||
| 39 | 339150930@148 | 1.78 | 2.12 | |
| Feldpak.m.Wickl.230V | ||||
| 40 | 311009960@148 | 19.67 | 23.41 | |
| Motorgehaeuse | ||||
| 41 | 315012680@148 | 11.20 | 13.33 | |
| M-plaatje,08 52x22 | ||||
| 42 | 338122160@148 | 1.58 | 1.88 | |
| El.Einheit 230V/ 50-60 Hz | ||||
| 43 | 343079700@148 | 39.27 | 46.73 | |
| Schakelaar | ||||
| 44 | 343406730@148 | 16.94 | 20.16 | |
| Kabel m. CEE-stekker | ||||
| 45 | 344488530@148 | 25.23 | 30.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 46 | 343374430@148 | |||
| Nadellager | ||||
| 47 | 341002610@148 | 12.76 | 15.18 | |
| Sicherungsring | ||||
| 48 | 141180020@148 | 1.58 | 1.88 | |
| Excenterschijf | ||||
| 49 | 316031280@148 | 19.67 | 23.41 | |
| Wuchtplatte | ||||
| 50 | 339129480@148 | 9.24 | 11.00 | |
| Zahnrad vollst. | ||||
| 51 | 316031270@148 | 50.58 | 60.19 | |
| Nadelhuelse | ||||
| 52 | 143111460@148 | 3.89 | 4.63 | |
| Druckhebel | ||||
| 53 | 339129440@148 | 9.24 | 11.00 | |
| Aanloopring | ||||
| 54 | 339129470@148 | 1.58 | 1.88 | |
| Passchroef | ||||
| 55 | 341701490@148 | 1.58 | 1.88 | |
| Rubber stop | ||||
| 56 | 344092220@148 | 1.58 | 1.88 | |
| Dichtung | ||||
| 57 | 339210840@148 | 1.78 | 2.12 | |
| Getriebegeh.Vollst. | ||||
| 58 | 316031220@148 | 98.13 | 116.77 | |
| Rillenkugellager, 8X 22X 7 | ||||
| 59 | 143113400@148 | 11.20 | 13.33 | |
| Anker vollst. 230V | ||||
| 60 | 310007940@148 | 105.03 | 124.99 | |
| Kogellager 6x19x 6 | ||||
| 61 | 143115660@148 | 2.38 | 2.83 | |
| Rubber bus | ||||
| 62 | 344095260@148 | 1.78 | 2.12 | |
| O-Ring | ||||
| 63 | 143193620@148 | 1.78 | 2.12 | |
| Zylinderstift | ||||
| 64 | 141163740@148 | 1.58 | 1.88 | |
| Vierkante moer | ||||
| 65 | 141130660@148 | 1.58 | 1.88 | |
| Pratze | ||||
| 66 | 315414980@148 | 3.17 | 3.77 | |
| Borgschijf | ||||
| 67 | 141181710@148 | 1.58 | 1.88 | |
| Schalthebel vollst. rot | ||||
| 68 | 316046020@148 | 6.14 | 7.31 | |
| Spanreissschutz | ||||
| 70 | 343375040@148 | 1.58 | 1.88 | |
| Platverzonken schroef | ||||
| 71 | 141119950@148 | 1.78 | 2.12 | |
| Fussplatte Unterteil | ||||
| 72 | 339129420@148 | 6.14 | 7.31 | |
| Spannpratze | ||||
| 73 | 339133640@148 | 1.58 | 1.88 | |
| Passschraube | ||||
| 74 | 341702620@148 | 1.58 | 1.88 | |
| Fussplatte | ||||
| 75 | 315414990@148 | 25.23 | 30.02 | |
| Inbussleutel | ||||
| 76 | 344161530@148 | 1.78 | 2.12 | |
| Saugstutzen | ||||
| 77 | 343375090@148 | 6.14 | 7.31 | |
| Schutzbuegel | ||||
| 78 | 342200580@148 | 1.78 | 2.12 | |
| Schutzglas | ||||
| 79 | 344350420@148 | 4.68 | 5.57 | |
| Koolborstel set | ||||
| 82 | 316035510@148 | 12.76 | 15.18 | |
| Tube vet 50 gr. 1,8oz | ||||
| 880 | 344130990@148 | 25.23 | 30.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1001 | 338502380@148 | |||
