Metabo SE 17-200 RT Zeichnungen und Teile
Genaue Typennummer:
02259000
02259000

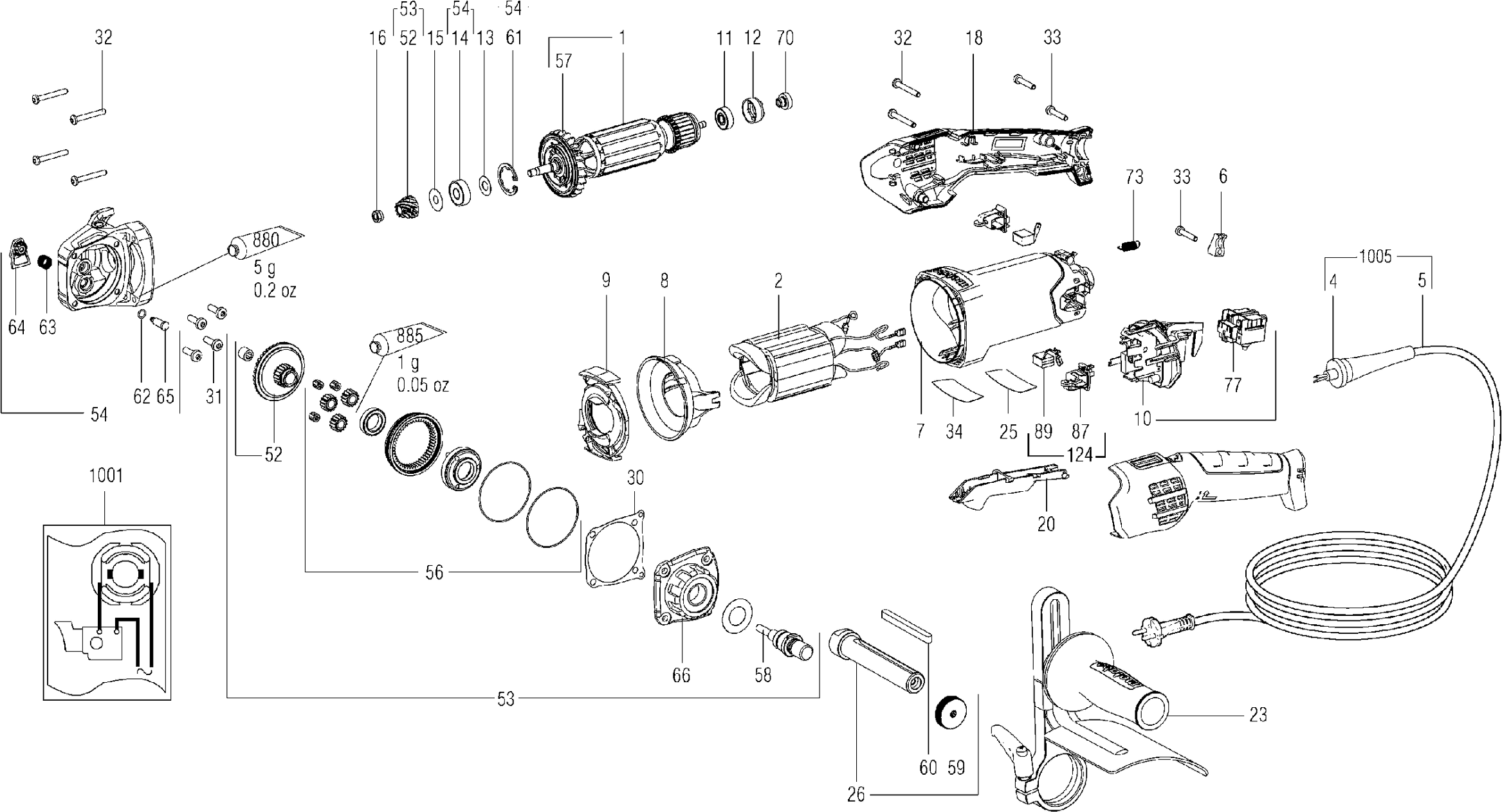

Zeichnungen der METABO 02259000 ( SE17-200RT )
Teileliste der METABO 02259000 ( SE17-200RT )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Anker vollst., 230V | ||||
| 1 | 310010990 | Anker vollst., 230V | € 73.76 | |
| Feldpaket m.Wickl. 230V | ||||
| 2 | 311012980 | Feldpaket m.Wickl. 230V | € 41.23 | |
| Nicht mehr lieferbar | ||||
| 4 | 399999990 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 5 | 399999990 | Nicht mehr lieferbar | ||
| Kabelschelle | ||||
| 6 | 343362490 | Kabelschelle | € 1.86 | |
| Motorgehaeuse | ||||
| 7 | 315013790 | Motorgehaeuse | € 11.42 | |
| Luftleitscheibe | ||||
| 8 | 339151180 | Luftleitscheibe | € 1.64 | |
| Luftleitscheibe | ||||
| 9 | 339151200 | Luftleitscheibe | € 1.64 | |
| Elektronikeinheit m.Schalter | ||||
| 10 | 316064460 | Elektronikeinheit m.Schalter | € 53.15 | |
| Rillenkugellager,6x19x6 | ||||
| 11 | 143115170 | Rillenkugellager,6x19x6 | € 4.07 | |
| Gummibuchse | ||||
| 12 | 344097870 | Gummibuchse | € 1.64 | |
| Scheibe,8,05x17x0,4 | ||||
| 13 | 339133060 | Scheibe,8,05x17x0,4 | € 1.64 | |
| Rillenkugellager, 8x22x7 | ||||
| 14 | 143115180 | Rillenkugellager, 8x22x7 | € 4.07 | |
| Scheibe,7,05x19,5x0,2 | ||||
| 15 | 339006390 | Scheibe,7,05x19,5x0,2 | € 1.64 | |
| Sechskantmutter m.Ansatz | ||||
| 16 | 341100940 | Sechskantmutter m.Ansatz | € 1.86 | |
| Handgriff zweiteilig | ||||
| 18 | 343439030 | Handgriff zweiteilig | € 11.42 | |
| Schalterdruecker vollst. | ||||
| 20 | 316065300 | Schalterdruecker vollst. | € 2.50 | |
| Schutzhaube vollst. | ||||
| 23 | 316064830 | Schutzhaube vollst. | € 66.37 | |
| Nicht mehr lieferbar | ||||
| 25 | 399999990 | Nicht mehr lieferbar | ||
| Aufspanndorn vollst.,M14 | ||||
| 26 | 316052550 | Aufspanndorn vollst.,M14 | € 95.95 | |
| Pakking | ||||
| 30 | 339012430 | Pakking | € 1.64 | |
| Linsenschr.(DIN 7985) | ||||
| 31 | 141121640 | Linsenschr.(DIN 7985) | € 1.64 | |
| Linsenblechschraube | ||||
| 32 | 141116980 | Linsenblechschraube | € 1.64 | |
| Linsenblechschraube | ||||
| 33 | 141117060 | Linsenblechschraube | € 1.86 | |
| Leistungsschild, 02259000, SE 17-200 RT | ||||
| 34 | 338068900 | Leistungsschild, 02259000, SE 17-200 RT | € 1.64 | |
| Tellerrad m.Ritzel | ||||
| 52 | 316066130 | Tellerrad m.Ritzel | € 66.37 | |
| Getriebeflansch vollst.m.Ritzel | ||||
| 53 | 316067080 | Getriebeflansch vollst.m.Ritzel | € 192.61 | |
| Getriebegehaeuse vollst | ||||
| 54 | 316064710 | Getriebegehaeuse vollst | € 35.34 | |
| Planetensatz vollst. | ||||
| 56 | 316066110 | Planetensatz vollst. | € 73.76 | |
| Luefter mit Staubschutzkorb | ||||
| 57 | 316054850 | Luefter mit Staubschutzkorb | € 4.07 | |
| Schleifspindel | ||||
| 58 | 341605360 | Schleifspindel | € 14.79 | |
| Raendelschraube | ||||
| 59 | 341112840 | Raendelschraube | € 20.61 | |
| Passfeder | ||||
| 60 | 141156230 | Passfeder | € 1.64 | |
| Sicherungsring | ||||
| 61 | 141156650 | Sicherungsring | € 1.64 | |
| O-Ring | ||||
| 62 | 143193650 | O-Ring | € 1.64 | |
| O-ring | ||||
| 62 | 143196000 | O-ring | € 1.64 | |
| Druckfeder | ||||
| 63 | 342003390 | Druckfeder | € 1.64 | |
| Druckknopf | ||||
| 64 | 343433640 | Druckknopf | € 1.64 | |
| Bolzen | ||||
| 65 | 341515640 | Bolzen | € 1.64 | |
| Flansch vollst. | ||||
| 66 | 316066120 | Flansch vollst. | € 29.51 | |
| Tachoscheibe | ||||
| 70 | 343433060 | Tachoscheibe | € 2.50 | |
| Zugfeder | ||||
| 73 | 342004190 | Zugfeder | € 1.64 | |
| Schalter 2-polig,X2 | ||||
| 77 | 343410270 | Schalter 2-polig,X2 | € 11.42 | |
| Buerstenhalter Kompl. | ||||
| 87 | 316065420 | Buerstenhalter Kompl. | € 13.42 | |
| Kohlebuerstensatz abschaltbar | ||||
| 89 | 316065450 | Kohlebuerstensatz abschaltbar | € 12.85 | |
| Kohlebuerste m.Kohlehalter Set 230V | ||||
| 124 | 316067170 | Kohlebuerste m.Kohlehalter Set 230V | € 23.69 | |
| Tube Fett 100G | ||||
| 880 | 344130920 | Tube Fett 100G | € 41.23 | |
| Tube Fett SF 011 50Gr 1,8Oz | ||||
| 885 | 344130560 | Tube Fett SF 011 50Gr 1,8Oz | € 35.34 | |
| Nicht mehr lieferbar | ||||
| 1001 | 338506170 | Nicht mehr lieferbar | ||
| Kabel mit Tuelle | ||||
| 1005 | 316067320 | Kabel mit Tuelle | € 23.69 | |
