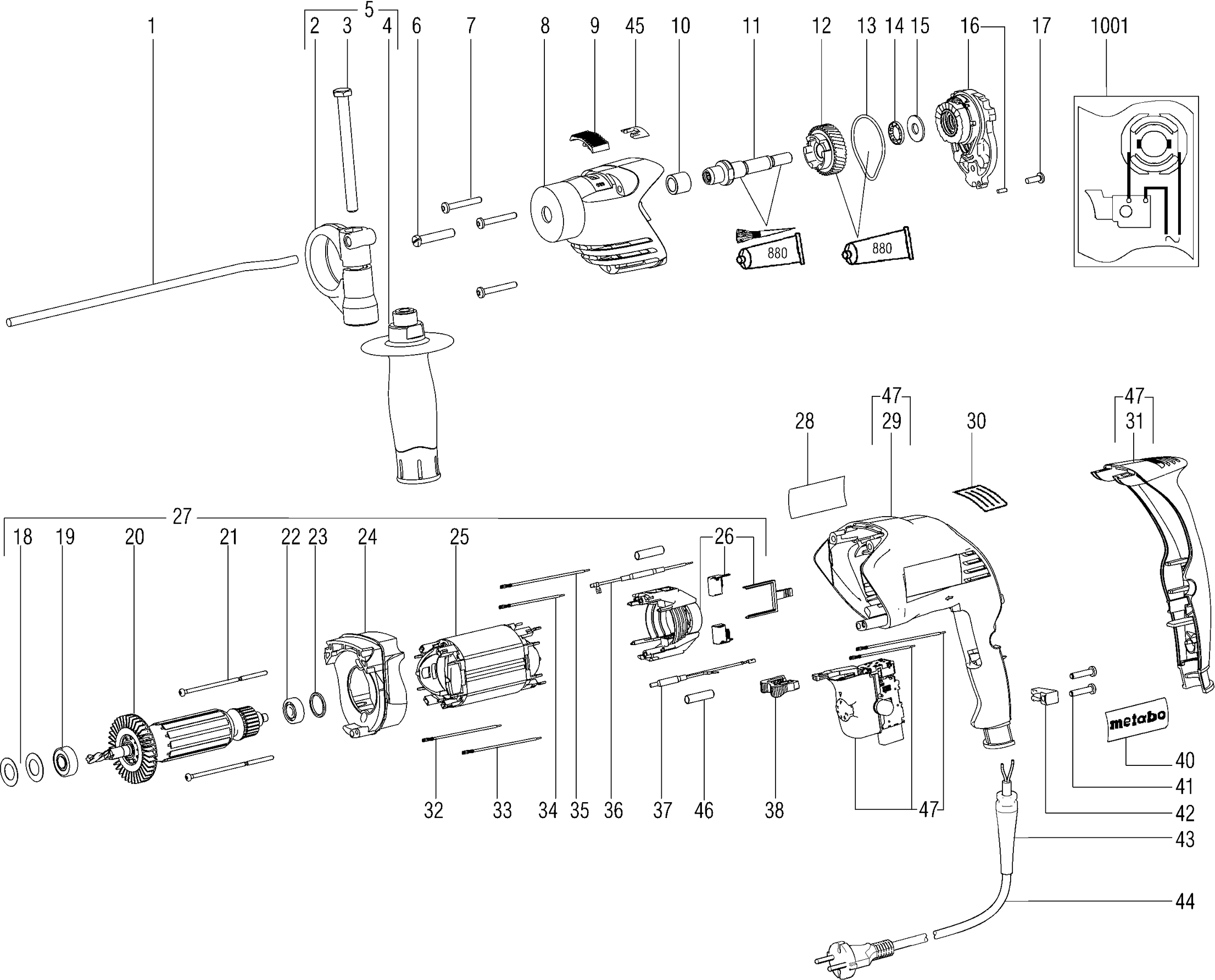

Zeichnungen der Metabo 06101000 ( SBE610 )


Teilezeichnung 1

Teilezeichnung 2

Teileliste der Metabo 06101000 ( SBE610 )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Tiefenanschlag
1 341511630 4.14 4.93

Spannstueck
2 343359780 4.74 5.64

Sechskantschr.
3 141116160 1.56 1.86

Zusatzhandgriff
4 314001280 8.16 9.71

Haltegriff vollst.
5 314000840 8.16 9.71

Zylinderschraube
6 341701940 1.56 1.86

Linsenblechschraube
7 341701470 1.38 1.64

Getriebegehaeuse vollst.
8 316041160 49.61 59.04

Schaltschieber
9 343392760 1.38 1.64

Distanzhuelse
10 341012790 2.82 3.36

Bohrspindel
11 341604010 14.96 17.80

Stirnrad schraegverz.
12 340012550 19.91 23.69

O-Ring
13 143191930 1.56 1.86

Kugelhalter
14 320050260 3.42 4.07

Scheibe 8,1x20x1,5
15 339006930 1.56 1.86

Getriebeflansch vollst.
16 316041130 44.66 53.15

Linsenschraube
17 141120070 1.38 1.64

Tellerfeder K
18 141150590 1.38 1.64

Rillenkugellager, 8X 22X 7
19 143114880 2.82 3.36

Anker vollst.
20 310009920 92.73 110.35

Linsenblechschraube
21 341570120 1.38 1.64

Rillenkugellager, 6X 19X 6
22 143114750 2.82 3.36

O-Ring
23 143192430 1.56 1.86

Luftleitscheibe
24 343392750 2.82 3.36

Feldpak.m.Wickl. 230 V
25 311010760 34.65 41.23

Kohle vollst. m. Lagerbuegel,230V
26 316041730 17.32 20.61

MOTOR VOLLST.
27 317003280 172.81 205.64

Nicht mehr lieferbar
28 338048570

Nicht mehr lieferbar
29 399999990

Nicht mehr lieferbar
30 399999990

Nicht mehr lieferbar
31 399999990

Litze vollst, (85-5 Weiß)
32 344496660 1.38 1.64

Litze vollst, (120-5 Schwarz)
33 344496670 1.38 1.64

Nicht mehr lieferbar
34 399999990

Nicht mehr lieferbar
35 399999990

Funkentstoerdrossel,230V
36 344497310 4.14 4.93

Funkentstoerdrossel,230V
37 344497320 4.74 5.64

Schaltschieber
38 343391620 1.38 1.64

Nicht mehr lieferbar
40 338120410

Linsenblechschraube
41 141116020 1.56 1.86

Kabelschelle
42 343362490 1.56 1.86

Kabelschutz
43 344097860 1.38 1.64

Kabel m.CEE-Stecker
44 344493180 19.91 23.69

Sicherungsplatte
45 343392950 1.38 1.64

Schutzschlauch
46 339040930 1.38 1.64

Schalter Umbausatz
47 316051200 24.80 29.51

Dose Fett Unim.GL402
880 344130650 10.80 12.85

Nicht mehr lieferbar
1001 338504670
