Metabo RBE 12-180 Zeichnungen und Teile

Genaue Typennummer:
02132000
02132000

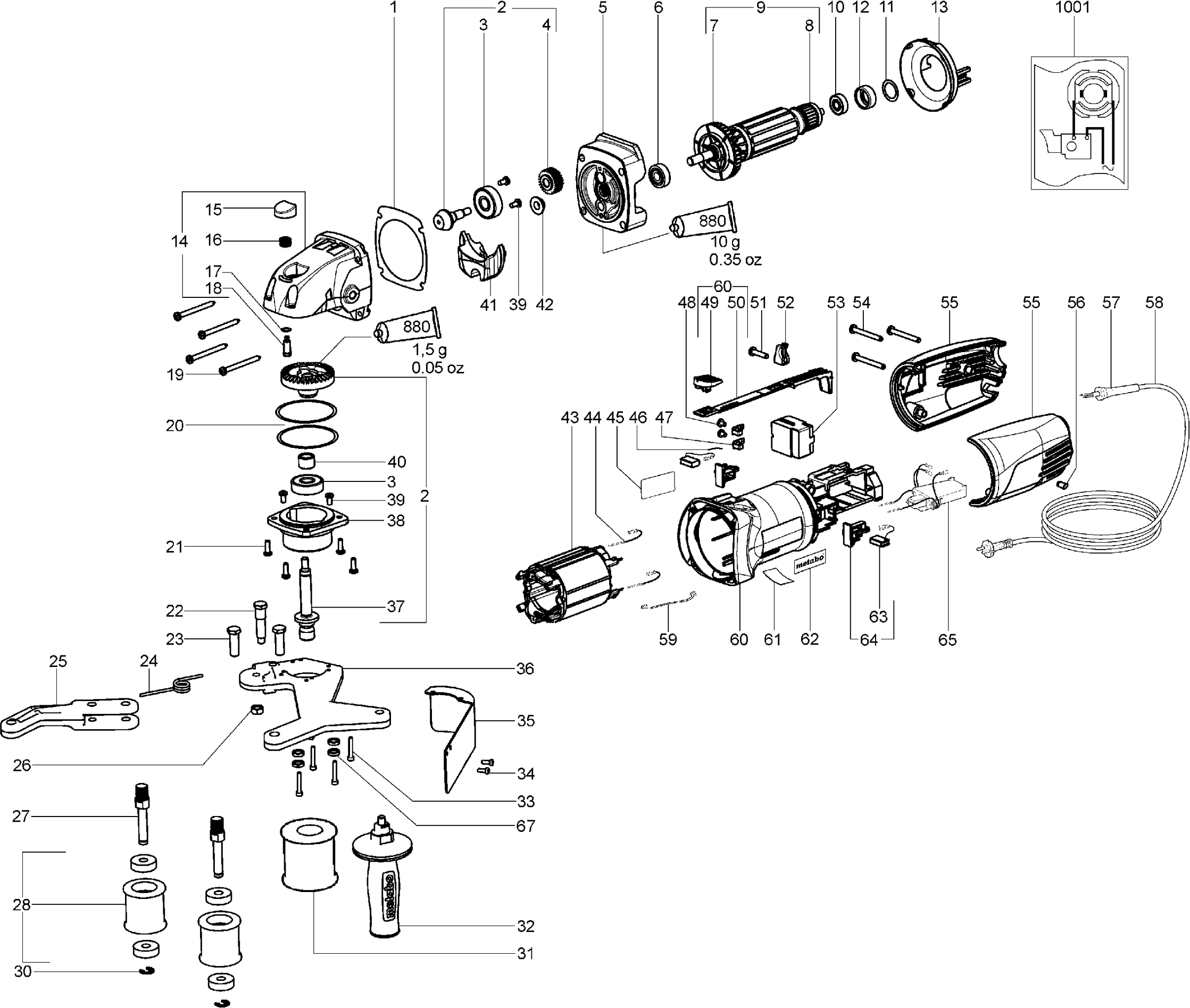

Zeichnungen der METABO 02132000 ( RBE12-180 )
Teileliste der METABO 02132000 ( RBE12-180 )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Dichtungssatz | ||||
1 | 316053430 | Dichtungssatz | € 9.85 | |
Getriebeflansch Voll | ||||
2 | 316039120 | Getriebeflansch Voll | € 164.34 | |
Rillenkugellager, 10X 30X 9 | ||||
3 | 143115650 | Rillenkugellager, 10X 30X 9 | € 2.93 | |
Stirnrad | ||||
4 | 340012470 | Stirnrad | € 22.71 | |
Getriebeflansch vollst. | ||||
5 | 316056500 | Getriebeflansch vollst. | € 62.96 | |
Rillenkugellager, 8X 22X 7 | ||||
6 | 143115060 | Rillenkugellager, 8X 22X 7 | € 5.57 | |
Luefter mit Staubschutzkorb | ||||
7 | 316031210 | Luefter mit Staubschutzkorb | € 9.85 | |
Tachoscheibe | ||||
8 | 343391120 | Tachoscheibe | € 3.57 | |
Anker vollst. 230 V | ||||
9 | 310008780 | Anker vollst. 230 V | € 81.94 | |
Rillenkugellager, 6X 19X 6 | ||||
10 | 143114900 | Rillenkugellager, 6X 19X 6 | € 5.57 | |
Scheibe | ||||
11 | 141153340 | Scheibe | € 1.57 | |
Gummibuchse | ||||
12 | 344095260 | Gummibuchse | € 1.64 | |
Luftleitscheibe | ||||
13 | 339150890 | Luftleitscheibe | € 1.64 | |
Getriebegehaeuse vollst. | ||||
14 | 316056490 | Getriebegehaeuse vollst. | € 94.18 | |
Druckknopf schwarz | ||||
15 | 343435890 | Druckknopf schwarz | € 2.93 | |
Druckfeder | ||||
16 | 342001550 | Druckfeder | € 1.57 | |
Dichtscheibe | ||||
17 | 339006520 | Dichtscheibe | € 1.57 | |
Druckbolzen | ||||
18 | 341513790 | Druckbolzen | € 3.57 | |
Linsenblechschraube | ||||
19 | 341701470 | Linsenblechschraube | € 1.57 | |
Ausgleichsscheibe | ||||
20 | 339060160 | Ausgleichsscheibe | € 1.64 | |
Lins.Schr. mikrov.Bl | ||||
21 | 141119860 | Lins.Schr. mikrov.Bl | € 1.64 | |
Lagerbolzen | ||||
22 | 341515490 | Lagerbolzen | € 6.78 | |
Bolzen | ||||
23 | 341515480 | Bolzen | € 9.85 | |
Schenkelfeder | ||||
24 | 342022230 | Schenkelfeder | € 2.93 | |
Schwenkarm | ||||
25 | 315417440 | Schwenkarm | € 50.40 | |
Sechskantmutter | ||||
26 | 141131010 | Sechskantmutter | € 1.57 | |
Achse | ||||
27 | 341059450 | Achse | € 22.71 | |
Fuehrungsrolle vollst. | ||||
28 | 316047040 | Fuehrungsrolle vollst. | € 17.61 | |
Sicherungsring | ||||
30 | 141180040 | Sicherungsring | € 1.57 | |
Antriebsrolle | ||||
31 | 341201060 | Antriebsrolle | € 40.45 | |
Zusatzhandgriff vollst. | ||||
32 | 316046590 | Zusatzhandgriff vollst. | € 8.35 | |
Zyl.Schr.mikrov.Bl | ||||
33 | 141113620 | Zyl.Schr.mikrov.Bl | € 1.64 | |
Linsenschraube | ||||
34 | 141113220 | Linsenschraube | € 1.57 | |
Schutzplatte | ||||
35 | 339160880 | Schutzplatte | € 25.20 | |
Grundplatte | ||||
36 | 315417430 | Grundplatte | € 69.38 | |
Schleifspindel M14 | ||||
37 | 341603920 | Schleifspindel M14 | € 22.71 | |
Flansch | ||||
38 | 315202480 | Flansch | € 30.24 | |
Linsenschr.(DIN 7985) | ||||
39 | 141119570 | Linsenschr.(DIN 7985) | € 1.57 | |
Distanzhuelse | ||||
40 | 341012770 | Distanzhuelse | € 11.07 | |
Einlegeteil | ||||
41 | 343390900 | Einlegeteil | € 1.57 | |
Dichtungsring | ||||
42 | 343378120 | Dichtungsring | € 5.57 | |
Feldpak.m.Wickl. 230 V-El. | ||||
43 | 311009890 | Feldpak.m.Wickl. 230 V-El. | € 62.96 | |
Litze vollst. | ||||
44 | 344493960 | Litze vollst. | € 1.64 | |
Leistungsschild | ||||
45 | 338053580 | Leistungsschild | € 1.57 | |
Moosgummischnur | ||||
46 | 344097440 | Moosgummischnur | € 1.57 | |
Flachstecker | ||||
47 | 339080310 | Flachstecker | € 1.57 | |
Linsenschraube | ||||
48 | 141115780 | Linsenschraube | € 1.57 | |
Schaltschieber rot | ||||
49 | 343394180 | Schaltschieber rot | € 1.57 | |
Schaltstange | ||||
50 | 343391880 | Schaltstange | € 1.57 | |
Linsenblechschraube | ||||
51 | 141116020 | Linsenblechschraube | € 1.64 | |
Kabelschelle | ||||
52 | 343362490 | Kabelschelle | € 1.64 | |
Schalter | ||||
53 | 343406740 | Schalter | € 17.61 | |
Linsenblechschraube | ||||
54 | 141116990 | Linsenblechschraube | € 1.64 | |
Motorkappe 2-teilig Schw. | ||||
55 | 343375710 | Motorkappe 2-teilig Schw. | € 5.57 | |
Lichtleiter | ||||
56 | 343077280 | Lichtleiter | € 1.57 | |
Kabeltuelle | ||||
57 | 344100970 | Kabeltuelle | € 1.64 | |
Kabel m.CEE-Stecker | ||||
58 | 344493180 | Kabel m.CEE-Stecker | € 20.29 | |
Temperaturfuehler | ||||
59 | 343077490 | Temperaturfuehler | € 9.85 | |
Motorgehaeuse mit Drueckereinheit | ||||
60 | 316052200 | Motorgehaeuse mit Drueckereinheit | € 17.61 | |
Nicht mehr lieferbar | ||||
61 | 399999990 | Nicht mehr lieferbar | ||
M-Schild 08 52x22 | ||||
62 | 338122160 | M-Schild 08 52x22 | € 1.57 | |
Kohlebuerstensatz | ||||
63 | 316035510 | Kohlebuerstensatz | € 12.57 | |
Kohlenhalter Kompl. absch. | ||||
64 | 316035480 | Kohlenhalter Kompl. absch. | € 11.07 | |
Elektronikeinheit,230V 50-60Hz | ||||
65 | 343082120 | Elektronikeinheit,230V 50-60Hz | € 45.36 | |
Scheibe | ||||
67 | 141150010 | Scheibe | € 1.57 | |
Spezialfett-Tube 100 Gr 3,6 Oz | ||||
880 | 344130840 | Spezialfett-Tube 100 Gr 3,6 Oz | € 13.78 | |
Nicht mehr lieferbar | ||||
1001 | 338504140 | Nicht mehr lieferbar |
