Metabo LSV 5-225 COMFORT Zeichnungen und Teile
Genaue Typennummer:
00136000
00136000

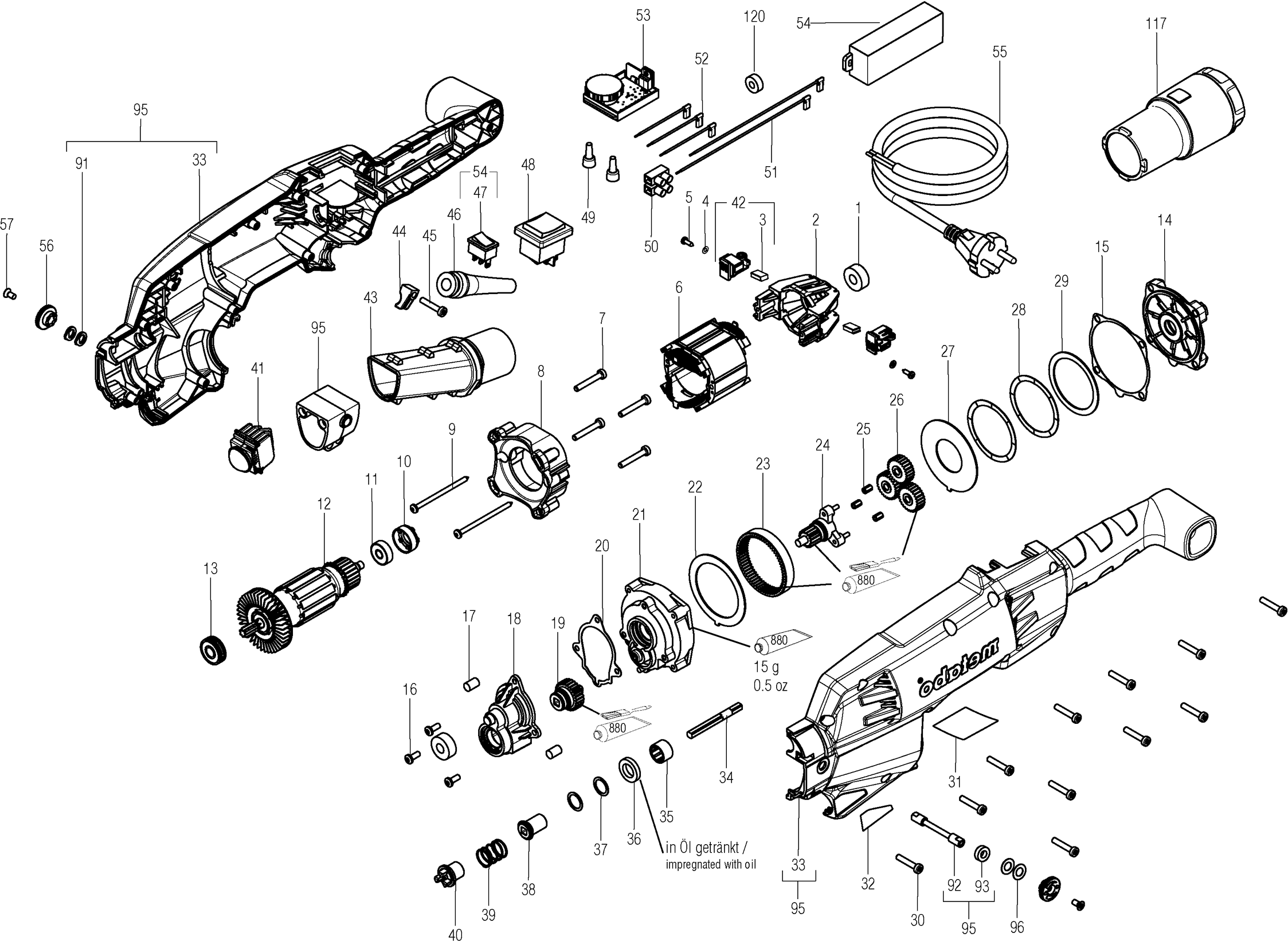

Zeichnungen der METABO 00136000 ( LSV5-225COMFORT )
Teileliste der METABO 00136000 ( LSV5-225COMFORT )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Daempfungsring | ||||
| 1 | 344101760 | Daempfungsring | € 1.57 | |
| Kohlehaltermodul | ||||
| 2 | 343437770 | Kohlehaltermodul | € 2.93 | |
| Kohlebuerstensatz abschaltbar | ||||
| 3 | 316046900 | Kohlebuerstensatz abschaltbar | € 11.07 | |
| SCHEIBE | ||||
| 4 | 141155950 | SCHEIBE | € 1.57 | |
| Linsenblechschraube m.Fl. | ||||
| 5 | 141119900 | Linsenblechschraube m.Fl. | € 1.57 | |
| Feldpaket m.Wickl.,230V | ||||
| 6 | 311012320 | Feldpaket m.Wickl.,230V | € 35.21 | |
| Linsenschraube | ||||
| 7 | 141124100 | Linsenschraube | € 1.57 | |
| Motorflansch | ||||
| 8 | 343437780 | Motorflansch | € 2.93 | |
| Linsenblechschraube | ||||
| 9 | 141118260 | Linsenblechschraube | € 1.57 | |
| Gummibuchse | ||||
| 10 | 344097870 | Gummibuchse | € 1.57 | |
| Rillenkugellager, 6X 19X 6 | ||||
| 11 | 143114750 | Rillenkugellager, 6X 19X 6 | € 2.93 | |
| Anker vollst.,230V | ||||
| 12 | 310011590 | Anker vollst.,230V | € 35.21 | |
| Rillenkugellager, 8X 22X 7 | ||||
| 13 | 143115890 | Rillenkugellager, 8X 22X 7 | € 4.28 | |
| Flansch | ||||
| 14 | 315202930 | Flansch | € 17.61 | |
| Getriebedichtung | ||||
| 15 | 339012140 | Getriebedichtung | € 2.21 | |
| Lins.Schr. mikrov.Bl | ||||
| 16 | 141110540 | Lins.Schr. mikrov.Bl | € 1.57 | |
| Gummistopfen | ||||
| 17 | 344091420 | Gummistopfen | € 1.57 | |
| Getriebedeckel vollst. | ||||
| 18 | 316063070 | Getriebedeckel vollst. | € 35.21 | |
| Zwischenwelle vollst. | ||||
| 19 | 316063080 | Zwischenwelle vollst. | € 20.29 | |
| Getriebedichtung | ||||
| 20 | 339012130 | Getriebedichtung | € 2.93 | |
| Zwischenflansch vollst. | ||||
| 21 | 316063090 | Zwischenflansch vollst. | € 30.24 | |
| Anlaufscheibe | ||||
| 22 | 339007890 | Anlaufscheibe | € 1.57 | |
| Hohlrad | ||||
| 23 | 340004370 | Hohlrad | € 5.57 | |
| Planetentraeger vollst. | ||||
| 24 | 316063100 | Planetentraeger vollst. | € 12.57 | |
| Nadelkranz | ||||
| 25 | 143115450 | Nadelkranz | € 4.28 | |
| Planetenrad | ||||
| 26 | 340004380 | Planetenrad | € 3.57 | |
| Anlaufscheibe | ||||
| 27 | 339007900 | Anlaufscheibe | € 1.57 | |
| Kugell.Ausgleichssch. | ||||
| 28 | 143115880 | Kugell.Ausgleichssch. | € 1.57 | |
| Passscheibe | ||||
| 29 | 141156760 | Passscheibe | € 1.57 | |
| Linsenblechschraube | ||||
| 30 | 141116020 | Linsenblechschraube | € 1.64 | |
| Leistungsschild, 00136000 LSV 5-225 Comf | ||||
| 31 | 338065300 | Leistungsschild, 00136000 LSV 5-225 Comf | € 1.57 | |
| Nicht mehr lieferbar | ||||
| 32 | 338127050 | Nicht mehr lieferbar | ||
| Gehaeuse m. Deckel vollst. | ||||
| 33 | 343437640 | Gehaeuse m. Deckel vollst. | € 20.29 | |
| Welle | ||||
| 34 | 341604830 | Welle | € 11.07 | |
| Nadelhuelse | ||||
| 35 | 143111740 | Nadelhuelse | € 2.93 | |
| Dichtfilz | ||||
| 36 | 344071030 | Dichtfilz | € 1.57 | |
| SCHEIBE | ||||
| 37 | 339001110 | SCHEIBE | € 1.57 | |
| Kupplungsstueck | ||||
| 38 | 341071700 | Kupplungsstueck | € 2.21 | |
| Druckfeder | ||||
| 39 | 342004040 | Druckfeder | € 1.57 | |
| Klauenring | ||||
| 40 | 341071680 | Klauenring | € 2.93 | |
| LED vollst. | ||||
| 41 | 343085180 | LED vollst. | € 35.21 | |
| Kohlehalter vollst. abschaltbar,230V | ||||
| 42 | 316046890 | Kohlehalter vollst. abschaltbar,230V | € 11.07 | |
| Absaugkanal | ||||
| 43 | 343437680 | Absaugkanal | € 4.93 | |
| Kabelschelle | ||||
| 44 | 343362490 | Kabelschelle | € 1.64 | |
| Linsenblechschraube | ||||
| 45 | 141117060 | Linsenblechschraube | € 1.64 | |
| Kabelschutz | ||||
| 46 | 344101140 | Kabelschutz | € 2.21 | |
| Schalter | ||||
| 47 | 343410840 | Schalter | € 4.93 | |
| Ein-Ausschalter | ||||
| 48 | 343411540 | Ein-Ausschalter | € 8.35 | |
| Endstueck | ||||
| 49 | 341162190 | Endstueck | € 1.57 | |
| Klemmleiste 2-polig | ||||
| 50 | 343050140 | Klemmleiste 2-polig | € 1.64 | |
| Litze vollst. | ||||
| 51 | 344530490 | Litze vollst. | € 1.57 | |
| Litze vollst. | ||||
| 52 | 344530480 | Litze vollst. | € 1.57 | |
| Elektronikeinheit,230V 50/60Hz | ||||
| 53 | 343085690 | Elektronikeinheit,230V 50/60Hz | € 45.36 | |
| Nicht mehr lieferbar | ||||
| 54 | 316097070 | Nicht mehr lieferbar | ||
| Kabel m.CEE-Stecker | ||||
| 55 | 344493180 | Kabel m.CEE-Stecker | € 20.29 | |
| Verstellhuelse | ||||
| 56 | 341071740 | Verstellhuelse | € 1.57 | |
| Senkschr. mikrov. Blau | ||||
| 57 | 141122860 | Senkschr. mikrov. Blau | € 1.57 | |
| Linsenblechschraube | ||||
| 58 | 141113180 | Linsenblechschraube | € 1.57 | |
| Spannexzenter | ||||
| 59 | 341211180 | Spannexzenter | € 1.57 | |
| Klauenring | ||||
| 61 | 341071690 | Klauenring | € 3.57 | |
| Spannhebel | ||||
| 62 | 343437700 | Spannhebel | € 2.21 | |
| Linsenschraube mikrov. Blau | ||||
| 65 | 141119850 | Linsenschraube mikrov. Blau | € 1.57 | |
| Gehaeuse zweiteilig | ||||
| 66 | 343437810 | Gehaeuse zweiteilig | € 4.28 | |
| Spannhaken | ||||
| 67 | 315419120 | Spannhaken | € 2.21 | |
| Scheibe | ||||
| 68 | 141150110 | Scheibe | € 1.57 | |
| Halterohr | ||||
| 69 | 341112880 | Halterohr | € 30.24 | |
| Verbindungsteil | ||||
| 71 | 343438050 | Verbindungsteil | € 1.57 | |
| Hohlwelle vollst. | ||||
| 72 | 316061990 | Hohlwelle vollst. | € 50.40 | |
| Aufnahmeflansch vollst. | ||||
| 73 | 343437800 | Aufnahmeflansch vollst. | € 4.93 | |
| Hohlwelle vollst. | ||||
| 74 | 316061980 | Hohlwelle vollst. | € 45.36 | |
| Halterohr | ||||
| 76 | 341112870 | Halterohr | € 25.20 | |
| Sicherungsring | ||||
| 77 | 141180040 | Sicherungsring | € 1.57 | |
| Rillenkugellager, 10X 26X 8 | ||||
| 78 | 143111120 | Rillenkugellager, 10X 26X 8 | € 15.26 | |
| Zwischenwelle | ||||
| 79 | 341604820 | Zwischenwelle | € 15.26 | |
| Aufnahmehuelse | ||||
| 80 | 341071770 | Aufnahmehuelse | € 2.21 | |
| Sprengring | ||||
| 81 | 141156360 | Sprengring | € 1.57 | |
| Absaugschlauch vollst. | ||||
| 82 | 316062030 | Absaugschlauch vollst. | € 6.78 | |
| Halterung vollst. | ||||
| 83 | 343437790 | Halterung vollst. | € 13.78 | |
| Zylinderschraube | ||||
| 84 | 141111050 | Zylinderschraube | € 1.57 | |
| Verschlussdeckel | ||||
| 85 | 343438600 | Verschlussdeckel | € 1.57 | |
| Verschlussdeckel | ||||
| 86 | 343438610 | Verschlussdeckel | € 1.57 | |
| Gabel vollst. | ||||
| 87 | 343437760 | Gabel vollst. | € 17.61 | |
| Schwenkflansch vollst. | ||||
| 88 | 343437820 | Schwenkflansch vollst. | € 5.57 | |
| Gleitbuchse | ||||
| 89 | 341006290 | Gleitbuchse | € 1.57 | |
| Linsenblechschraube | ||||
| 90 | 141116130 | Linsenblechschraube | € 1.57 | |
| Sperrscheibe | ||||
| 91 | 339007990 | Sperrscheibe | € 1.64 | |
| Verbindungsbolzen | ||||
| 92 | 341515860 | Verbindungsbolzen | € 4.28 | |
| Nicht mehr lieferbar | ||||
| 93 | 339012230 | Nicht mehr lieferbar | ||
| Einlegeteil Set | ||||
| 94 | 316064360 | Einlegeteil Set | € 22.71 | |
| Zwischenflansch vollst. | ||||
| 95 | 316065150 | Zwischenflansch vollst. | € 75.59 | |
| Scheibe | ||||
| 96 | 339009440 | Scheibe | € 1.57 | |
| Lagerbuegel | ||||
| 98 | 343437710 | Lagerbuegel | € 1.57 | |
| Gleitbuchse | ||||
| 99 | 341006280 | Gleitbuchse | € 1.57 | |
| Schutzhaube | ||||
| 100 | 343437830 | Schutzhaube | € 13.78 | |
| Gleitbuchse | ||||
| 101 | 341006270 | Gleitbuchse | € 1.57 | |
| Abdeckhaube | ||||
| 102 | 343437720 | Abdeckhaube | € 1.64 | |
| Haltewinkel | ||||
| 103 | 343437730 | Haltewinkel | € 1.57 | |
| Verstellring vollst. | ||||
| 104 | 316063120 | Verstellring vollst. | € 62.96 | |
| Kantenschutz | ||||
| 105 | 343437690 | Kantenschutz | € 3.57 | |
| Dichtlippe | ||||
| 106 | 344101740 | Dichtlippe | € 3.57 | |
| Nicht mehr lieferbar | ||||
| 107 | 342004050 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 108 | 343438280 | Nicht mehr lieferbar | ||
| Ersatzbürstenkranz 225 mm | ||||
| 109 | 626663000 | Ersatzbürstenkranz 225 mm | € 27.49 | |
| Schleifteller vollst. | ||||
| 110 | 316062010 | Schleifteller vollst. | € 69.38 | |
| Scheibe | ||||
| 111 | 141151940 | Scheibe | € 1.57 | |
| Zylinderschraube | ||||
| 112 | 141113840 | Zylinderschraube | € 1.64 | |
| Einlegeteil Set | ||||
| 113 | 316063130 | Einlegeteil Set | € 15.26 | |
| Biegewelle | ||||
| 114 | 345000170 | Biegewelle | € 138.83 | |
| Lagerflansch vollst. | ||||
| 115 | 316063110 | Lagerflansch vollst. | € 45.36 | |
| Senkblechschraube | ||||
| 116 | 141119430 | Senkblechschraube | € 1.57 | |
| Anschlussmuffe vollst. | ||||
| 117 | 316062390 | Anschlussmuffe vollst. | € 15.26 | |
| Nicht mehr lieferbar | ||||
| 120 | 143160180 | Nicht mehr lieferbar | ||
| Lagerflansch | ||||
| 121 | 315202920 | Lagerflansch | € 8.35 | |
| Sicherungsring | ||||
| 122 | 141180060 | Sicherungsring | € 1.57 | |
| Rillenkugellager, 12X 28X 8 | ||||
| 123 | 143111440 | Rillenkugellager, 12X 28X 8 | € 20.29 | |
| Radialwellendichtring | ||||
| 124 | 143194880 | Radialwellendichtring | € 1.64 | |
| Nicht mehr lieferbar | ||||
| 125 | 341013440 | Nicht mehr lieferbar | ||
| Sicherungsring | ||||
| 126 | 141180360 | Sicherungsring | € 1.64 | |
| Antriebswelle | ||||
| 127 | 341211150 | Antriebswelle | € 4.93 | |
| Wellenseele in Verp. | ||||
| 199 | 316064470 | Wellenseele in Verp. | € 30.24 | |
| Tube Fett 50G 1,8Oz | ||||
| 880 | 344130930 | Tube Fett 50G 1,8Oz | € 30.24 | |
| Nicht mehr lieferbar | ||||
| 1001 | 338506390 | Nicht mehr lieferbar | ||
