Metabo KN 6875 Zeichnungen und Teile
Genaue Typennummer:
06875003
06875003

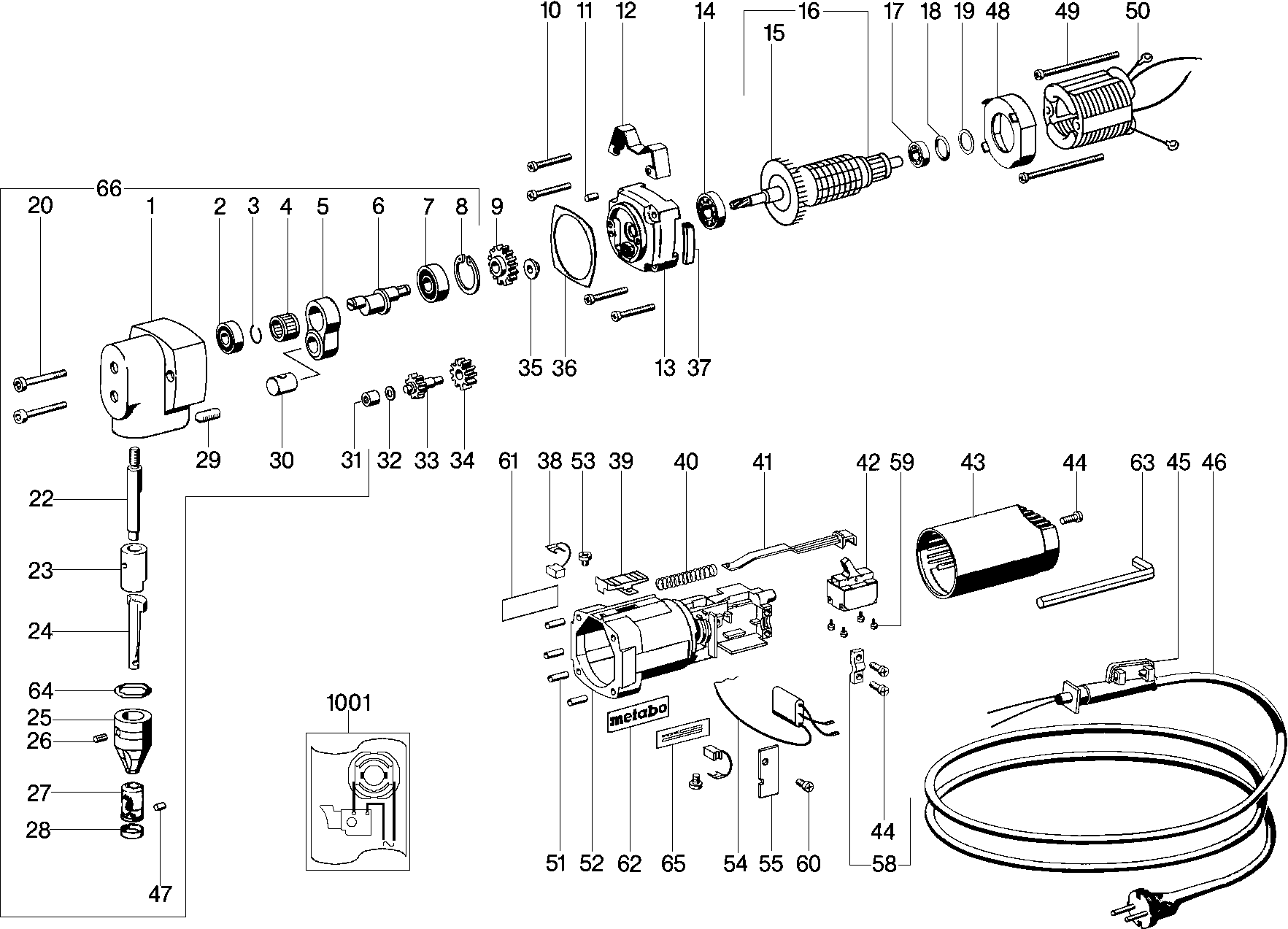

Zeichnungen der METABO 06875003 ( KN6875 )
Teileliste der METABO 06875003 ( KN6875 )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Gehaeuse | ||||
| 1 | 315102640 | Gehaeuse | € 350.81 | |
| Rillenkugellager, 9X 26X 8 | ||||
| 2 | 143110060 | Rillenkugellager, 9X 26X 8 | € 13.78 | |
| Nicht mehr lieferbar | ||||
| 3 | 342020680 | Nicht mehr lieferbar | ||
| Nadelkaef. K14X18X13 | ||||
| 4 | 320050100 | Nadelkaef. K14X18X13 | € 15.26 | |
| Pleuel | ||||
| 5 | 341142040 | Pleuel | € 188.69 | |
| Exzenterachse | ||||
| 6 | 341602710 | Exzenterachse | € 250.99 | |
| Rillenkugellager, 10x 30x 9 | ||||
| 7 | 143115600 | Rillenkugellager, 10x 30x 9 | € 6.78 | |
| Sicherungsring | ||||
| 8 | 141180370 | Sicherungsring | € 1.57 | |
| Stirnrad | ||||
| 9 | 340011050 | Stirnrad | € 25.20 | |
| Linsenblechschraube | ||||
| 10 | 141116990 | Linsenblechschraube | € 1.64 | |
| Zylinderstift | ||||
| 11 | 141160340 | Zylinderstift | € 1.57 | |
| Fuss | ||||
| 12 | 339034890 | Fuss | € 4.28 | |
| Flansch vollst. | ||||
| 13 | 316007430 | Flansch vollst. | € 119.98 | |
| Rillenkugellager, 8X 22X 7 | ||||
| 14 | 143113400 | Rillenkugellager, 8X 22X 7 | € 11.07 | |
| Luefter | ||||
| 15 | 330000860 | Luefter | € 2.21 | |
| Anker vollst. 220V | ||||
| 16 | 310001970 | Anker vollst. 220V | € 151.06 | |
| Rillenkugellager, 7X 22X 7 | ||||
| 17 | 143110030 | Rillenkugellager, 7X 22X 7 | € 11.07 | |
| Abstuetzring | ||||
| 18 | 344091990 | Abstuetzring | € 1.64 | |
| Scheibe | ||||
| 19 | 141151320 | Scheibe | € 1.64 | |
| Zylinderschraube | ||||
| 20 | 141113730 | Zylinderschraube | € 1.64 | |
| Stempel für KN 6875 | ||||
| 22 | 630202000 | Stempel für KN 6875 | € 84.73 | |
| Fuehrungshuelse | ||||
| 23 | 341141040 | Fuehrungshuelse | € 113.23 | |
| Tragstift vollst. | ||||
| 24 | 316007440 | Tragstift vollst. | € 199.82 | |
| Stempelfuehrung | ||||
| 25 | 338300870 | Stempelfuehrung | € 276.79 | |
| Kegelkerbstift 3X8 | ||||
| 26 | 341800050 | Kegelkerbstift 3X8 | € 1.57 | |
| Matrize für Kn 6875 | ||||
| 27 | 630203000 | Matrize für Kn 6875 | € 82.41 | |
| Abdeckung | ||||
| 28 | 341011320 | Abdeckung | € 5.57 | |
| Gewindestift | ||||
| 29 | 341701060 | Gewindestift | € 12.57 | |
| Pleuelbolzen | ||||
| 30 | 341144160 | Pleuelbolzen | € 94.18 | |
| Nadellager | ||||
| 31 | 143113450 | Nadellager | € 35.21 | |
| Scheibe | ||||
| 32 | 141150920 | Scheibe | € 1.57 | |
| Ritzelwelle | ||||
| 33 | 340011260 | Ritzelwelle | € 45.36 | |
| Stirnrad | ||||
| 34 | 340011030 | Stirnrad | € 15.26 | |
| Dichtungsring | ||||
| 35 | 343378120 | Dichtungsring | € 5.57 | |
| Dichtung | ||||
| 36 | 339010770 | Dichtung | € 1.64 | |
| Abdeckleiste | ||||
| 37 | 343353340 | Abdeckleiste | € 1.64 | |
| Kohlebuerstensatz | ||||
| 38 | 316033460 | Kohlebuerstensatz | € 17.61 | |
| Nicht mehr lieferbar | ||||
| 39 | 316017230 | Nicht mehr lieferbar | ||
| Druckfeder | ||||
| 40 | 342000820 | Druckfeder | € 1.57 | |
| Schaltstange | ||||
| 41 | 343355910 | Schaltstange | € 1.64 | |
| Schalter | ||||
| 42 | 343404230 | Schalter | € 22.71 | |
| Motorkappe | ||||
| 43 | 343355880 | Motorkappe | € 8.35 | |
| Linsenblechschraube | ||||
| 44 | 141116800 | Linsenblechschraube | € 1.57 | |
| Kabelschutz | ||||
| 45 | 344100210 | Kabelschutz | € 2.21 | |
| Kabel m.CEE-Stecker | ||||
| 46 | 344489060 | Kabel m.CEE-Stecker | € 17.61 | |
| Zylinderstift | ||||
| 47 | 341513840 | Zylinderstift | € 1.57 | |
| Luftleitscheibe | ||||
| 48 | 339150510 | Luftleitscheibe | € 2.21 | |
| Linsenblechschraube | ||||
| 49 | 141118260 | Linsenblechschraube | € 1.57 | |
| Feldpak.m.Wickl.220V | ||||
| 50 | 311004220 | Feldpak.m.Wickl.220V | € 69.38 | |
| Zyl.Huelse | ||||
| 51 | 142160280 | Zyl.Huelse | € 1.57 | |
| Motorgeh. vollst. | ||||
| 52 | 316019670 | Motorgeh. vollst. | € 30.24 | |
| Linsenschraube | ||||
| 53 | 141110450 | Linsenschraube | € 1.57 | |
| Entstoerkondensator | ||||
| 54 | 343252530 | Entstoerkondensator | € 12.57 | |
| Abdeckung | ||||
| 55 | 339010750 | Abdeckung | € 1.64 | |
| Kabelschelle m.Schr. | ||||
| 58 | 316024890 | Kabelschelle m.Schr. | € 2.93 | |
| Linsenschraube | ||||
| 59 | 141116970 | Linsenschraube | € 1.64 | |
| Linsenblechschraube | ||||
| 60 | 141116130 | Linsenblechschraube | € 1.57 | |
| Leistungsschild | ||||
| 61 | 338013070 | Leistungsschild | € 1.57 | |
| M-Schild 08 56x17 | ||||
| 62 | 338123580 | M-Schild 08 56x17 | € 2.21 | |
| Winkelschraubendreh. | ||||
| 63 | 344161530 | Winkelschraubendreh. | € 1.64 | |
| O-Ring | ||||
| 64 | 143194470 | O-Ring | € 2.93 | |
| Nicht mehr lieferbar | ||||
| 65 | 399999990 | Nicht mehr lieferbar | ||
| Nibbelkopf | ||||
| 66 | 316011710 | Nibbelkopf | € 755.75 | |
| Nicht mehr lieferbar | ||||
| 1001 | 338500700 | Nicht mehr lieferbar | ||
