Zeichnungen der Metabo 01591000 ( DW10-125QUICK )

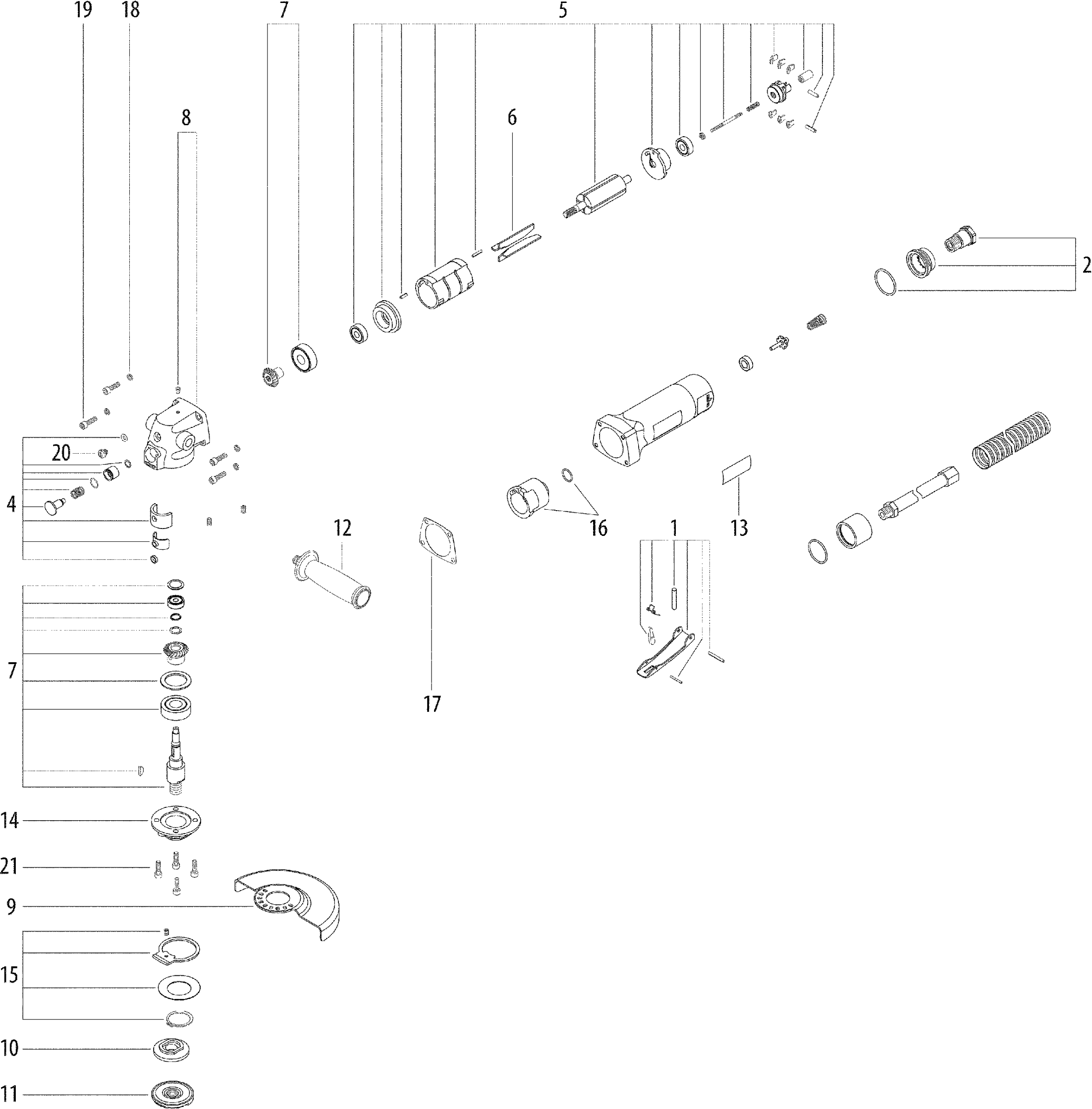

Teilezeichnung 1

Teileliste der Metabo 01591000 ( DW10-125QUICK )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Betaetigungshebel vollst.
1 316059540 14.96 17.80

Lufteinlass vollst.
2 316097330 2.82 3.36

Spindelarretierung vollst.
4 316059580 29.70 35.34

Motor Vollst.
5 316059590 136.73 162.71

Rotorlamelle
6 344101540 10.80 12.85

Spindel vollst.
7 316059620 118.14 140.59

Getriebegehaeuse vollst.
8 316059630 34.65 41.23

Schutzhaube
9 339204590 34.65 41.23

Spannflansch
10 341032310 14.96 17.80

Quickmutter,M14
11 316064680 10.80 12.85

Antivibrationshandgriff,M 8
12 314000970 12.43 14.79

Leistungsschild 01591000 DW 10-125 Quick
13 338070000 1.56 1.86

Lagerdeckel
14 341161850 44.66 53.15

Schutzhaubenhalter vollst.
15 316059660 10.80 12.85

Motorkappe
16 343437250 11.28 13.42

Dichtungssatz
17 316059650 3.42 4.07

Federring
18 141150270 1.38 1.64

Zylinderschraube mit Innen-6kt M5X18
19 341705250 6.66 7.93

Zylinderschraube
20 141111310 1.38 1.64

Zylinderschraube
21 141123570 1.38 1.64
