Metabo BHE 22 Zeichnungen und Teile
Genaue Typennummer:
00242000
00242000

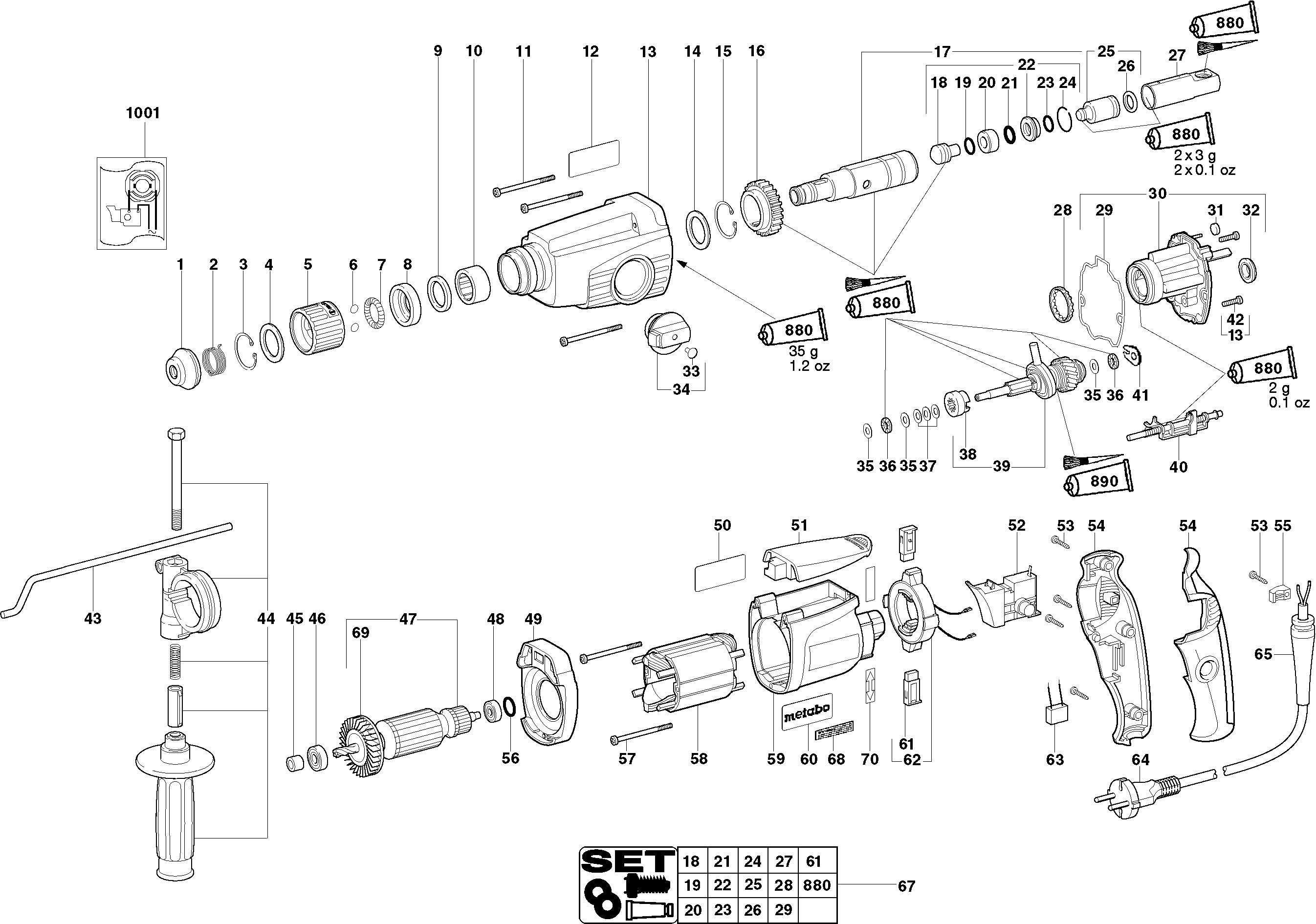

Zeichnungen der METABO 00242000 ( BHE22 )
Teileliste der METABO 00242000 ( BHE22 )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Gummikappe | ||||
| 1 | 343430090 | Gummikappe | € 2.21 | |
| Drehfeder | ||||
| 2 | 342021040 | Drehfeder | € 1.64 | |
| Sicherungsring | ||||
| 3 | 141155460 | Sicherungsring | € 1.57 | |
| Scheibe | ||||
| 4 | 141155470 | Scheibe | € 1.57 | |
| Verstellring | ||||
| 5 | 343374550 | Verstellring | € 5.57 | |
| Kugel | ||||
| 6 | 143120320 | Kugel | € 1.57 | |
| Zugfederring | ||||
| 7 | 342001560 | Zugfederring | € 2.93 | |
| Distanzring | ||||
| 8 | 343361690 | Distanzring | € 1.64 | |
| Radialwellendichtring | ||||
| 9 | 143194910 | Radialwellendichtring | € 1.64 | |
| Nadelhuelse | ||||
| 10 | 143113830 | Nadelhuelse | € 17.61 | |
| Linsenblechschraube | ||||
| 11 | 141122490 | Linsenblechschraube | € 1.64 | |
| Hinweisschild-Hammer | ||||
| 12 | 338114490 | Hinweisschild-Hammer | € 1.64 | |
| Getriebegeh. vollst. | ||||
| 13 | 316031900 | Getriebegeh. vollst. | € 62.96 | |
| Stuetzscheibe | ||||
| 14 | 141153750 | Stuetzscheibe | € 1.64 | |
| Sprengring | ||||
| 15 | 141155450 | Sprengring | € 1.57 | |
| Schiebenabe | ||||
| 16 | 340003310 | Schiebenabe | € 11.07 | |
| Bohrhuelse vollst. | ||||
| 17 | 316032210 | Bohrhuelse vollst. | € 75.59 | |
| Doepper vollst. | ||||
| 18 | 316031890 | Doepper vollst. | € 11.07 | |
| O-Ring | ||||
| 19 | 143192400 | O-Ring | € 1.64 | |
| Stuetzring | ||||
| 20 | 341012610 | Stuetzring | € 3.57 | |
| O-Ring | ||||
| 21 | 143193910 | O-Ring | € 1.64 | |
| Faengerhuelse vollst. | ||||
| 22 | 316031940 | Faengerhuelse vollst. | € 17.61 | |
| O-Ring | ||||
| 23 | 143193920 | O-Ring | € 5.57 | |
| Sprengring | ||||
| 24 | 141181840 | Sprengring | € 1.57 | |
| Schlaeger vollst. | ||||
| 25 | 316017660 | Schlaeger vollst. | € 30.24 | |
| Profildichtring | ||||
| 26 | 344093140 | Profildichtring | € 4.28 | |
| Erregerbuchse vollst. | ||||
| 27 | 341056150 | Erregerbuchse vollst. | € 22.71 | |
| Kugelhalter | ||||
| 28 | 320050480 | Kugelhalter | € 2.93 | |
| Profildichtung | ||||
| 29 | 344095570 | Profildichtung | € 1.64 | |
| Getriebeflansch vollst. | ||||
| 30 | 316030540 | Getriebeflansch vollst. | € 45.36 | |
| Dichtfilz | ||||
| 31 | 344070670 | Dichtfilz | € 1.57 | |
| Gummipuffer | ||||
| 32 | 344095920 | Gummipuffer | € 1.57 | |
| Plombe | ||||
| 33 | 343376750 | Plombe | € 1.64 | |
| Schaltknopf vollst. | ||||
| 34 | 316032630 | Schaltknopf vollst. | € 8.35 | |
| Scheibe | ||||
| 35 | 339129610 | Scheibe | € 1.57 | |
| Axial-Nadelkranz | ||||
| 36 | 143114280 | Axial-Nadelkranz | € 5.57 | |
| Tellerfeder | ||||
| 37 | 141154920 | Tellerfeder | € 1.64 | |
| Kupplungshuelse | ||||
| 38 | 340003220 | Kupplungshuelse | € 6.78 | |
| Sich.Kuppl.Vollst. | ||||
| 39 | 316034880 | Sich.Kuppl.Vollst. | € 100.66 | |
| Schaltelement vollst. (ohne Drehstop) | ||||
| 40 | 316031360 | Schaltelement vollst. (ohne Drehstop) | € 9.85 | |
| Anlaufblech | ||||
| 41 | 339130980 | Anlaufblech | € 1.57 | |
| Linsenschr .(DIN 7985) | ||||
| 42 | 141119440 | Linsenschr .(DIN 7985) | € 1.57 | |
| Tiefenanschlag | ||||
| 43 | 341511630 | Tiefenanschlag | € 4.28 | |
| Haltegriff vollst. | ||||
| 44 | 314000770 | Haltegriff vollst. | € 22.71 | |
| Abdichtring | ||||
| 45 | 343376040 | Abdichtring | € 1.64 | |
| Rillenkugellager, 8X 22X 7 | ||||
| 46 | 143114880 | Rillenkugellager, 8X 22X 7 | € 2.93 | |
| Anker vollst. 230V | ||||
| 47 | 310007830 | Anker vollst. 230V | € 106.29 | |
| Rillenkugellager, 6X 19X 6 | ||||
| 48 | 143114750 | Rillenkugellager, 6X 19X 6 | € 2.93 | |
| Zwischenflansch | ||||
| 49 | 343374270 | Zwischenflansch | € 5.57 | |
| Leistungsschild | ||||
| 50 | 338044530 | Leistungsschild | € 1.57 | |
| Deckel ohne Elektronik | ||||
| 51 | 343374280 | Deckel ohne Elektronik | € 5.57 | |
| Elektronikschalter ohne Stellrad, Hw | ||||
| 52 | 343407200 | Elektronikschalter ohne Stellrad, Hw | € 25.20 | |
| Linsenblechschraube | ||||
| 53 | 141117060 | Linsenblechschraube | € 1.64 | |
| Nicht mehr lieferbar | ||||
| 54 | 343393030 | Nicht mehr lieferbar | ||
| Kabelschelle | ||||
| 55 | 343362490 | Kabelschelle | € 1.64 | |
| O-Ring | ||||
| 56 | 143192430 | O-Ring | € 1.64 | |
| Linsenblechschraube | ||||
| 57 | 141118260 | Linsenblechschraube | € 1.57 | |
| Feldpak.m.Wickl.230V | ||||
| 58 | 311009800 | Feldpak.m.Wickl.230V | € 17.61 | |
| Motorgehaeuse | ||||
| 59 | 315012650 | Motorgehaeuse | € 13.78 | |
| M-Schild 08 52x22 | ||||
| 60 | 338122160 | M-Schild 08 52x22 | € 1.57 | |
| Nicht mehr lieferbar | ||||
| 61 | 316034550 | Nicht mehr lieferbar | ||
| Kohlehaltermodul R+L | ||||
| 62 | 316028100 | Kohlehaltermodul R+L | € 20.29 | |
| Entstoerkondensator | ||||
| 63 | 343253780 | Entstoerkondensator | € 4.28 | |
| Kabel m.CEE-Stecker | ||||
| 64 | 344486730 | Kabel m.CEE-Stecker | € 17.61 | |
| Kabelschutz | ||||
| 65 | 344101140 | Kabelschutz | € 2.21 | |
| Wartungsset | ||||
| 67 | 316032680 | Wartungsset | € 113.23 | |
| Nicht mehr lieferbar | ||||
| 68 | 399999990 | Nicht mehr lieferbar | ||
| Luefter mit Staubschutzkorb | ||||
| 69 | 316035730 | Luefter mit Staubschutzkorb | € 5.57 | |
| Hinweisschild | ||||
| 70 | 338115410 | Hinweisschild | € 1.57 | |
| Tube-Fett G 14 - 111 | ||||
| 880 | 344130800 | Tube-Fett G 14 - 111 | € 17.61 | |
| Tube Fett SF 011 50Gr 1,8Oz | ||||
| 890 | 344130560 | Tube Fett SF 011 50Gr 1,8Oz | € 30.24 | |
| Nicht mehr lieferbar | ||||
| 1001 | 338504130 | Nicht mehr lieferbar | ||
