Makita UC4530A Zeichnungen und Teile
Genaue Typennummer:
UC4530A
UC4530A

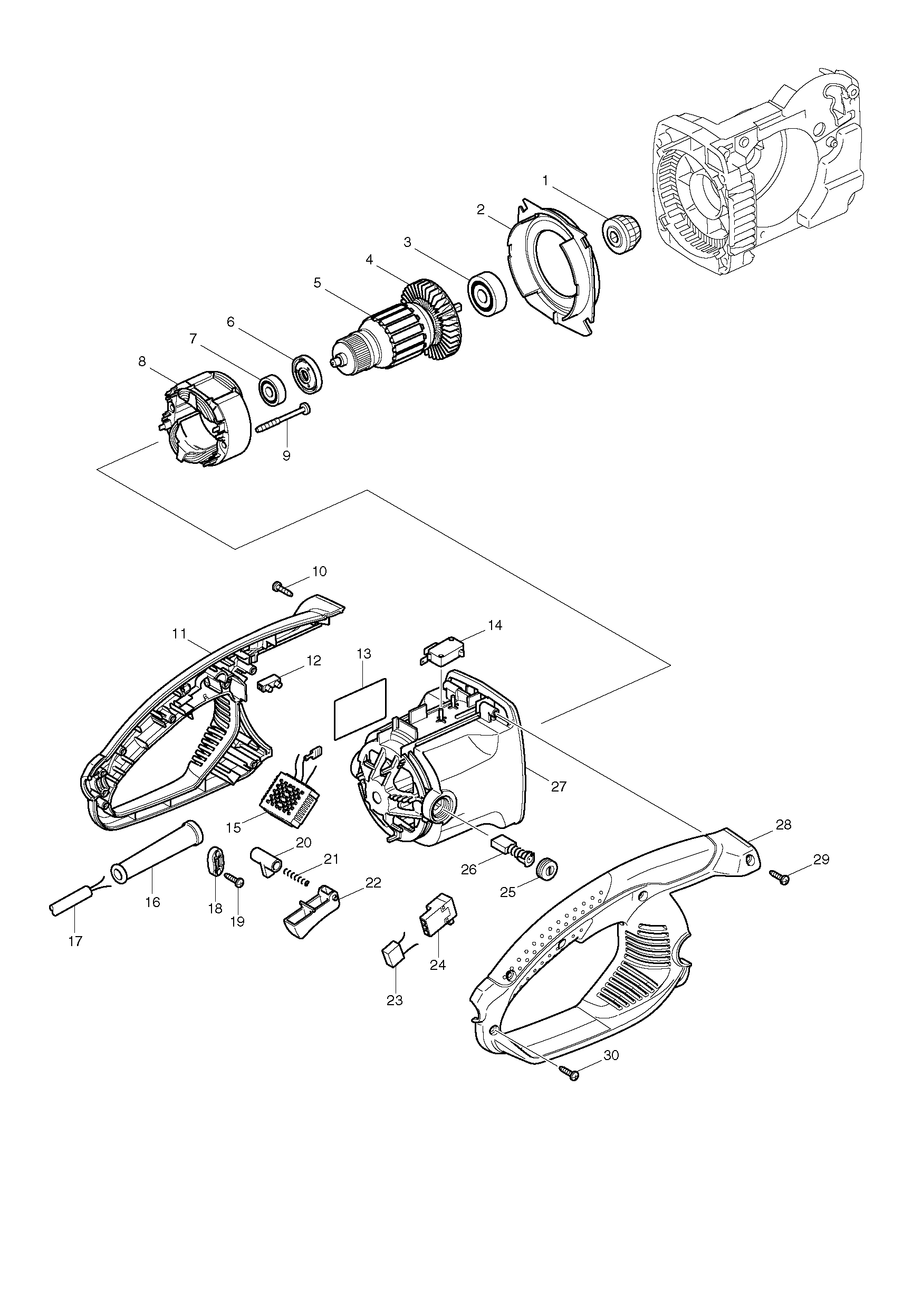

Zeichnungen der MAKITA UC4530A
Teileliste der MAKITA UC4530A
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Tandwiel Z=14 | ||||
| 001 | 226743-8 | Tandwiel Z=14 | € 4.57 | |
| Nicht mehr lieferbar | ||||
| 002 | 419410-4 | Nicht mehr lieferbar | ||
| Kogellager 6301llb | ||||
| 003 | 211132-0 | Kogellager 6301llb | € 9.50 | |
| Waaier 80 | ||||
| 004 | 240001-8 | Waaier 80 | € 3.21 | |
| Anker | ||||
| 005 | 616969-4 | Anker | € 28.80 | |
| Isoleerring Uc35/40/4530A A | ||||
| 006 | 681666-1 | Isoleerring Uc35/40/4530A A | € 1.00 | |
| Kogellager 6292zr | ||||
| 007 | 211057-8 | Kogellager 6292zr | € 5.21 | |
| Feld | ||||
| 008 | 639530-0 | Feld | € 31.55 | |
| Statorveertje Cb5 | ||||
| 008A | 654020-2 | Statorveertje Cb5 | € 0.99 | |
| Klembus tbv statorv. 2mm | ||||
| 008B | 654502-4 | Klembus tbv statorv. 2mm | € 0.99 | |
| Tapschroef Pt 5X55 Hr5001C A | ||||
| 009 | 266095-5 | Tapschroef Pt 5X55 Hr5001C A | € 1.00 | |
| Tapschroef 4x18 | ||||
| 010 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Griff | ||||
| 011 | 188818-0 | Griff | € 16.04 | |
| Kroonsteen Bo4553-Bo4554 A | ||||
| 012 | 654475-1 | Kroonsteen Bo4553-Bo4554 A | € 0.99 | |
| Naamplaat "uc4530" | ||||
| 013 | 867116-2 | Naamplaat "uc4530" | € 2.78 | |
| Schalter | ||||
| 014 | 650577-1 | Schalter | € 2.07 | |
| Controle unit | ||||
| 015 | 631719-6 | Controle unit | € 70.03 | |
| Nicht mehr lieferbar | ||||
| 016 | 682574-9 | Nicht mehr lieferbar | ||
| Netsnoer m/steker | ||||
| 017 | 665894-6 | Netsnoer m/steker | € 13.71 | |
| Klemstrip | ||||
| 018 | 687124-5 | Klemstrip | € 0.99 | |
| Tapschroef 4x18 | ||||
| 019 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Dodemansknop | ||||
| 020 | 416178-3 | Dodemansknop | € 0.99 | |
| Drukveer 4 | ||||
| 021 | 233173-6 | Drukveer 4 | € 0.99 | |
| Schakelknop A/u | ||||
| 022 | 419411-2 | Schakelknop A/u | € 5.21 | |
| Kondensator | ||||
| 023 | 645239-4 | Kondensator | € 1.43 | |
| Schakelaar Sw-127 | ||||
| 024 | 651923-1 | Schakelaar Sw-127 | € 13.71 | |
| Koolborstelhouderdop | ||||
| 025 | 643650-4 | Koolborstelhouderdop | € 0.99 | |
| Koolborstel set Cb-153 | ||||
| 026 | 181044-0 | Koolborstel set Cb-153 | € 4.07 | |
| Motorhuis Cpl Uc35/4030A A | ||||
| 027 | 154867-9 | Motorhuis Cpl Uc35/4030A A | € 21.66 | |
| Griff | ||||
| 028 | 188818-0 | Griff | € 16.04 | |
| Tapschroef 4x18 | ||||
| 029 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Tapschroef 4x18 | ||||
| 030 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Olietankdop | ||||
| 032 | 154870-0 | Olietankdop | € 4.57 | |
| Motorhuiskap | ||||
| 033 | 419412-0 | Motorhuiskap | € 13.71 | |
| Oliepomp assy | ||||
| 034 | 187573-1 | Oliepomp assy | € 17.87 | |
| O-ring 6 | ||||
| 035 | 213039-6 | O-ring 6 | € 0.99 | |
| Dichtung | ||||
| 036 | 421959-2 | Dichtung | € 1.43 | |
| Olietank | ||||
| 037 | 419407-3 | Olietank | € 8.43 | |
| Abdeckhaube | ||||
| 038 | 416274-7 | Abdeckhaube | € 0.99 | |
| Druckfeder | ||||
| 039 | 231975-4 | Druckfeder | € 0.99 | |
| Olieleiding | ||||
| 040 | 421958-4 | Olieleiding | € 2.07 | |
| Tandielhuis | ||||
| 041 | 419408-1 | Tandielhuis | € 8.43 | |
| Schaltstange | ||||
| 042 | 419413-8 | Schaltstange | € 2.07 | |
| Veer voor handbescherming | ||||
| 043 | 233174-4 | Veer voor handbescherming | € 1.21 | |
| Handschutz | ||||
| 044 | 451130-4 | Handschutz | € 5.85 | |
| Rembandhouder | ||||
| 045 | 158044-5 | Rembandhouder | € 8.43 | |
| Feder | ||||
| 046 | 234005-0 | Feder | € 1.71 | |
| O-ring 6 | ||||
| 047 | 213039-6 | O-ring 6 | € 0.99 | |
| Kogellager 606Zz A | ||||
| 048 | 210137-7 | Kogellager 606Zz A | € 1.00 | |
| Ölpumpenantrieb | ||||
| 049 | 450230-7 | Ölpumpenantrieb | € 2.07 | |
| Ausgleichsscheibe | ||||
| 050 | 417405-1 | Ausgleichsscheibe | € 1.00 | |
| Borgring 10x1,2 | ||||
| 051 | 259034-2 | Borgring 10x1,2 | € 0.99 | |
| Tapschroef Pt 5X55 Hr5001C A | ||||
| 052 | 266095-5 | Tapschroef Pt 5X55 Hr5001C A | € 1.00 | |
| Tapschroef Pt 5x30 | ||||
| 053 | 266173-1 | Tapschroef Pt 5x30 | € 0.99 | |
| Tandwiel Z=43 | ||||
| 054 | 226741-2 | Tandwiel Z=43 | € 4.57 | |
| Getriebewelle | ||||
| 055 | 324662-3 | Getriebewelle | € 9.50 | |
| Kogellager 6201dw1 | ||||
| 056 | 211129-9 | Kogellager 6201dw1 | € 7.43 | |
| Bügelgriff | ||||
| 057 | 455487-5 | Bügelgriff | € 17.87 | |
| Tapschroef Pt 5x30 | ||||
| 058 | 266173-1 | Tapschroef Pt 5x30 | € 0.99 | |
| Zeskant bout 8x30 | ||||
| 059 | 921452-1 | Zeskant bout 8x30 | € 0.99 | |
| Kogellagerhuis | ||||
| 060 | 318013-0 | Kogellagerhuis | € 8.43 | |
| Boomaanslag | ||||
| 063 | 345651-5 | Boomaanslag | € 2.78 | |
| Tapschroef Pt 5x30 | ||||
| 064 | 266173-1 | Tapschroef Pt 5x30 | € 0.99 | |
| Remband | ||||
| 065 | 168426-3 | Remband | € 10.78 | |
| Sluitring 4 | ||||
| 066 | 267195-4 | Sluitring 4 | € 0.99 | |
| Tapschroef M4x12mm Ck | ||||
| 067 | 266026-4 | Tapschroef M4x12mm Ck | € 0.99 | |
| Koppelingstrom.Uc35/40/4530A A | ||||
| 068 | 123886-6 | Koppelingstrom.Uc35/40/4530A A | € 23.69 | |
| Sluitring 8 x 14 X 0,5mm | ||||
| 069 | 253215-0 | Sluitring 8 x 14 X 0,5mm | € 0.99 | |
| Stop Ring A | ||||
| 070 | 927306000 | Stop Ring A | € 0.99 | |
| Tapschroef Pt3x10 | ||||
| 071 | 266007-8 | Tapschroef Pt3x10 | € 0.99 | |
| Abdeckung | ||||
| 072 | 419241-1 | Abdeckung | € 0.99 | |
| Tandwiel 14 | ||||
| 073 | 227496-2 | Tandwiel 14 | € 4.07 | |
| Tandwiel 14 | ||||
| 074 | 227495-4 | Tandwiel 14 | € 5.21 | |
| Zijkap+kettingspanner cpl. | ||||
| 075 | 187088-8 | Zijkap+kettingspanner cpl. | € 21.66 | |
| Drehknopf | ||||
| 076 | 419233-0 | Drehknopf | € 0.99 | |
| Sluitring 4 | ||||
| 077 | 253874-0 | Sluitring 4 | € 0.99 | |
| Schroef M4 | ||||
| 078 | 915106-0 | Schroef M4 | € 0.99 | |
| Drukveer 4 | ||||
| 079 | 233033-2 | Drukveer 4 | € 0.99 | |
| Stalen kogel 4 | ||||
| 080 | 216008-6 | Stalen kogel 4 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 081 | 187089-6 | Nicht mehr lieferbar | ||
| Spanstift 4-28 | ||||
| 082 | 951122-8 | Spanstift 4-28 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 083 | 419271-2 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 084 | 187089-6 | Nicht mehr lieferbar | ||
| Drukveer 8 | ||||
| 085 | 231025-5 | Drukveer 8 | € 0.99 | |
| Moer M8-13 | ||||
| 086 | 252168-0 | Moer M8-13 | € 2.07 | |
| Stelpin | ||||
| 087 | 324621-7 | Stelpin | € 0.99 | |
| Einstellschraube | ||||
| 088 | 324620-9 | Einstellschraube | € 0.99 | |
| Zijkap+kettingspanner cpl. | ||||
| 089 | 187088-8 | Zijkap+kettingspanner cpl. | € 21.66 | |
| Nicht mehr lieferbar | ||||
| 090 | 187089-6 | Nicht mehr lieferbar | ||
| Oliepomp assy | ||||
| 091 | 187573-1 | Oliepomp assy | € 17.87 | |
