Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita PLM4811'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Makita PLM4811

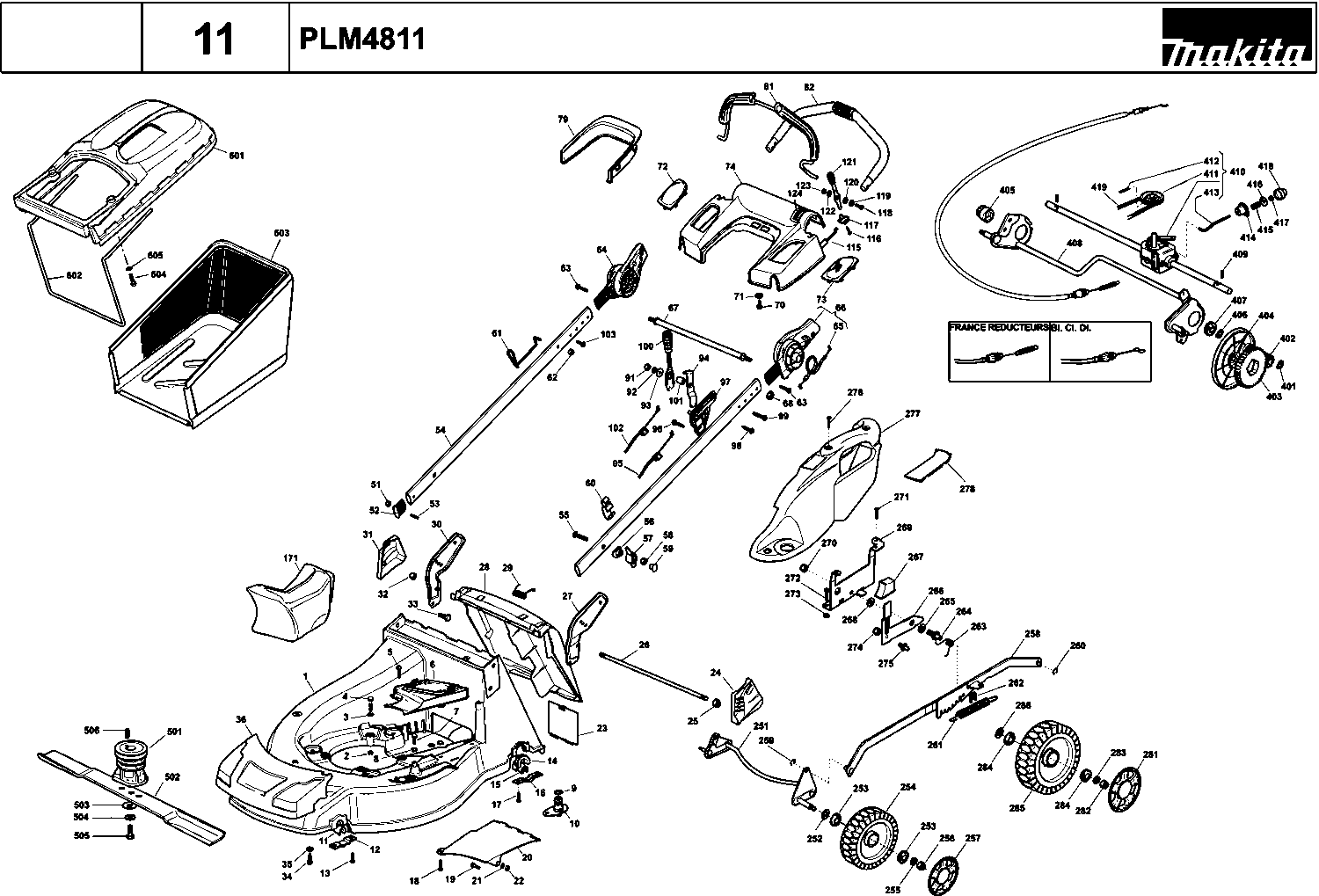

Teilezeichnung 1

Teileliste der Makita PLM4811

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Maaidek aluminium
001 664003515 679.14 808.18

Moer tbv Maaidek
002 664155000 1.67 1.99

Revet
003 664521350 1.67 1.99

Schraube
004 664691800 2.27 2.70

Schroef Plm5110 *
005 664728522 2.27 2.70

Schutz
006 664060221 16.58 19.73

Schroef Plm5110 *
007 664729600 2.27 2.70

Revet Um332 *
008 664523040 1.14 1.36

O-ring
009 664035000 14.90 17.73

Slangaansluiting
010 664034000 2.96 3.52

Hülse
011 664038400 5.42 6.45

Montageblech
012 664545156 2.27 2.70

Schraube
013 664731350 2.27 2.70

Hülse
014 664038407 3.37 4.01

Hülse
015 664038399 4.44 5.28

Montageblech
016 664545147 6.37 7.58

Schraube
017 664731350 2.27 2.70

Schroef Plm5110 *
018 664729600 2.27 2.70

Schraube
019 664789000 2.27 2.70

Montageblech
020 664108205 31.77 37.81

Revet
021 664523020 2.27 2.70

Moer tbv Hoogtv.
022 664154330 1.32 1.57

Uitwerpdeksel
023 664595352 7.87 9.37

Beschermkap "l"
024 664601003 10.02 11.92

Moer tbv Maaidek
025 664155000 1.67 1.99

Stift
026 664517856 14.90 17.73

Beugel L Plm5110
027 664778397 35.96 42.79

Uitwerpdeksel
028 664008050 72.42 86.18

Veer tbv uitwerpdeksel
029 664451000 10.02 11.92

Beugel R Plm5110
030 664778396 35.96 42.79

Beschermkap "r"
031 664601002 10.02 11.92

Moer tbv Maaidek
032 664155000 1.67 1.99

Schroef Plm5110 *
033 664793301 2.58 3.07

Schroef Plm5110 *
034 664735402 1.90 2.26

Revet Um332 *
035 664523040 1.14 1.36

Frontpaneel
036 664226109 27.95 33.26

Moer tbv Afstelling
051 664154510 1.67 1.99

Kappe
052 664820071 4.22 5.02

Schroef Tbv Duwboom Plm5110 *
053 664789450 11.60 13.80

Duwboom R-l onder
054 664498105 93.56 111.34

Schraube
055 664819110 2.96 3.52

Revet
056 664680012 2.26 2.69

Sterknop tbv duwboom
057 664399821 2.00 2.38

Nicht mehr lieferbar
058 664293200

Nicht mehr lieferbar
059 664820072

Kabelgeleider
060 664192003 3.78 4.50

Kabelgeleider
061 664430316 24.14 28.73

Moer tbv Hoogtv.
062 664154330 1.32 1.57

Schraube
063 664728692 5.05 6.01

Kniestuk Re
064 664745001 87.78 104.46

Remkabel 30cm
065A 664000750 39.78 47.34

Remkabel 30cm
065B 664000759 38.62 45.96

Nicht mehr lieferbar
066 664745002

Verstevigingspen
067 664999537 31.78 37.82

Moer tbv Maaidek
068 664293201 2.71 3.22

Schraube
070 664728691 0.83 0.99

Revet Um332 *
071 664523040 1.14 1.36

Abdeckhaube
072 664557161 4.85 5.77

Afdekkap Plm5110 #
073 664557163 7.08 8.43

Bedieningspaneel
074 664120186 39.85 47.42

Abdeckhaube
079 664109544 14.90 17.73

Handel motorrem
081 664003325 78.54 93.46

Duwbeugel
082 664006670 87.78 104.46

Moer tbv Hoogtv.
091 664154330 1.32 1.57

Revet
092 664523020 2.27 2.70

Revet Plm5110 *
093 664680013 2.58 3.07

Nicht mehr lieferbar
094 664551657

Kabel Motorrem Plm5110 B&S
095 664000751 48.28 57.45

Schraube
096 664728527 11.28 13.42

Geleider Plm5110 *
097 664785231 11.26 13.40

Schroef Plm5110 *
098 664728702 5.42 6.45

Schroef Plm5110 *
099 664727798 2.96 3.52

Snelheidshandel
100 664999226 29.23 34.78

Afstandbus
101 664171007 2.96 3.52

Kabel aandrijving
102 664000744 51.71 61.53

Schroef Plm4810 *
103 664728526 2.27 2.70

Gashandel+kabel
115 664007080 19.20 22.85

Schraube
116 664735105 2.27 2.70

Afstelplaat
117 664981467 2.27 2.70

Schraube
118 664791500 1.90 2.26

Federscheibe
119 664530060 2.27 2.70

Revet Um332 *
120 664523040 1.14 1.36

Gashandel
121 664007225 14.90 17.73

Revet Um332 *
122 664523040 1.14 1.36

Moer tbv Afstelling
123 664154510 1.67 1.99

Label (gashandel)
124 664361912 8.82 10.50

Nicht mehr lieferbar
171 664140224

Voorwielas
251 664002801 72.42 86.18

Federscheibe
252 664530150 1.90 2.26

Glijlager tbv achterw.
253 664122200 4.82 5.74

Voorwiel 170mm
254 664007317 26.56 31.61

Revet
255 664521350 1.67 1.99

Moer tbv Maaidek
256 664155000 1.67 1.99

Voorwielafdekkap
257 664110505 5.42 6.45

Stang H-verstelling
258 664001137 83.16 98.96

Borgring tbv pin
259 664000930 4.85 5.77

Borgring tbv pin
260 664000930 4.85 5.77

Veer tbv H-verst.
261 664446180 5.42 6.45

Platte
262 664436050 4.85 5.77

Veer tbv H-verst.
263 664446176 10.02 11.92

Stift (1)
264 664517880 13.17 15.67

Ring
265 664672152 1.92 2.28

Hendel H-verstelling
266 664322829 8.82 10.50

Drukknopkap
267 664602000 2.58 3.07

Ring
268 664672151 2.27 2.70

Montageblech
269 664785115 20.22 24.06

Moer tbv Maaidek
270 664155000 1.67 1.99

Schroef Plm5110 *
271 664729600 2.27 2.70

Bout Tbv Mes Um480 *
272 664793101 1.90 2.26

Moer tbv Maaidek
273 664293201 2.71 3.22

Moer tbv Afstelling
274 664154510 1.67 1.99

Stift
275 664519746 7.87 9.37

Schroef Plm5110 *
276 664728520 2.27 2.70

Dek H-verst.
277 664060146 13.17 15.67

Abdeckplatte
278 664546070 2.58 3.07

Achterwielafdekkap
281 664110506 6.86 8.16

Moer tbv Maaidek
282 664155000 1.67 1.99

Revet
283 664521350 1.67 1.99

Glijlager tbv achterw.
284 664122200 4.82 5.74

Hinterrad
285 664007318 42.81 50.94

Federscheibe
286 664530150 1.90 2.26

Borgring tbv aandr.w.
401 664608600 1.90 2.26

Zahnrad antreiben L
402 664570120 15.56 18.52

Fahrantrieb
403 664120105 21.03 25.03

Schutzplatte
404 664600091 14.85 17.67

Zahnrad antreiben R
405 664570110 15.56 18.52

Borgring tbv aandr.w.
406 664608600 1.90 2.26

Lager tbv. aandr.
407 664216035 10.00 11.90

As tbv achterwiel
408 664002811 77.51 92.24

Borgpin tbv afstelst.
409 664753000 2.00 2.38

Getriebe
410 664003079 235.62 280.39

Pulley tbv v-snaar
411 664601909 11.78 14.02

Spanstift tbv pulley
412 664645705 2.00 2.38

Afstelstang
413 664033281 11.78 14.02

Bus tbv afstelling
414 664041957 9.22 10.97

Veer tbv afstelling
415 664450063 2.00 2.38

Revet tbv afstelling
416 664680009 2.00 2.38

Moer tbv Afstelling
417 664154510 1.67 1.99

Afdekkap tbv afstelling
418 664110230 3.12 3.71

Antriebsriemen
419 664064150 25.29 30.10

Meshouder m/poelie
501 664465607 34.33 40.85

Nicht mehr lieferbar
502 664004366

Veerring meshouder
503 664160400 5.05 6.01

Revet tbv meshouder
504 664523080 1.67 1.99

Mesbout
505 664735698 4.24 5.05

Spie Eum430
506 664139100 1.67 1.99

Deksel tbv grasvangzak
601 664486102 73.92 87.96

Frame tbv grasvangzak
602 664608526 39.85 47.42

Grasvangzak
603 664002212 167.48 199.30

Schraube
604 664728680 2.27 2.70

Revet
605 664523050 1.90 2.26
