Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita LB1200F'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Makita LB1200F

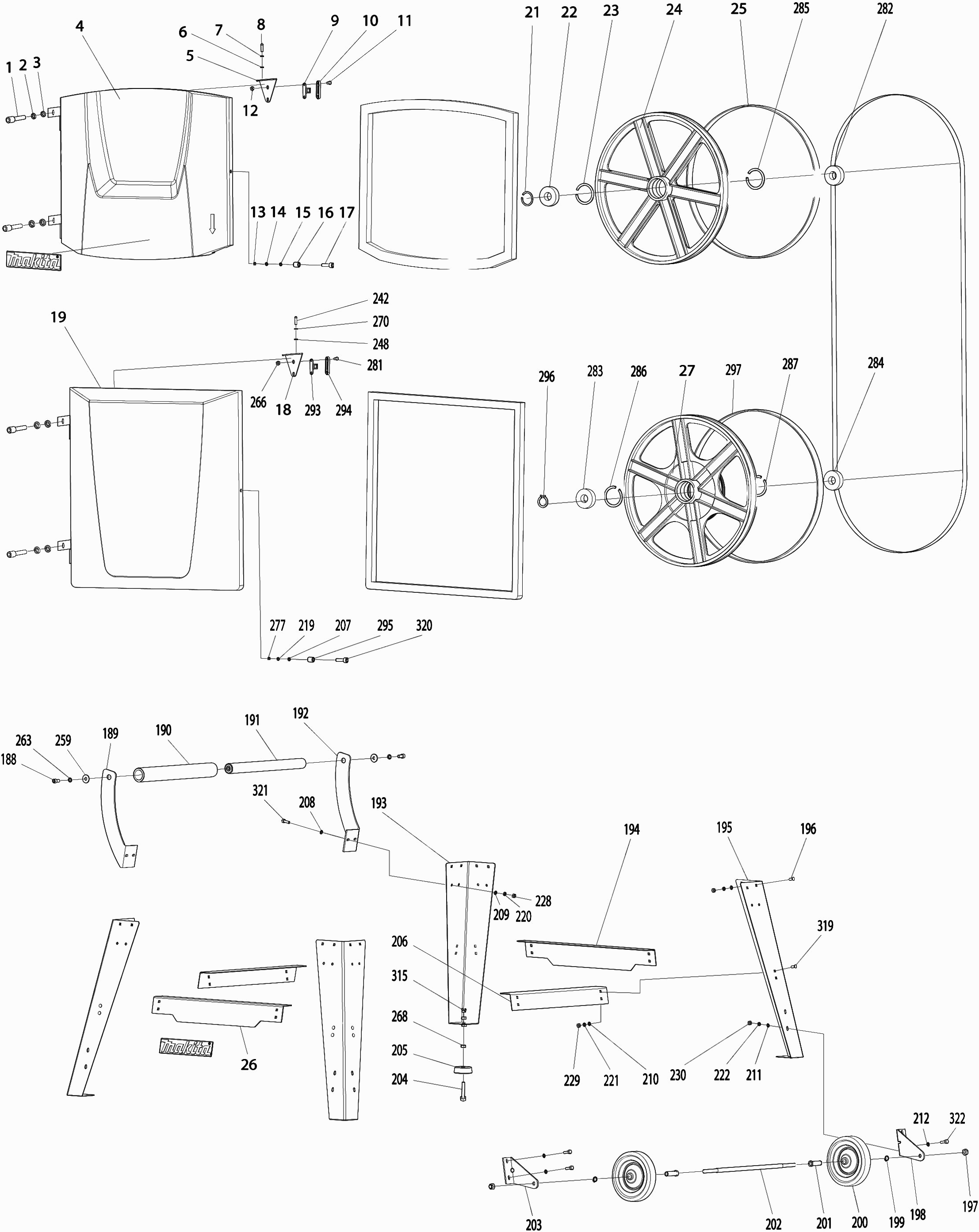

Teilezeichnung 1

Teilezeichnung 2

Teileliste der Makita LB1200F

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Inbusbout M5x12mm
001 JM21000018 0.83 0.99

Veerring 5
002 JM21000019 0.83 0.99

Revet 5mm
003 JM21000020 0.83 0.99

Deksel "boven"
004 JM21000021 13.17 15.67

Puffer
004A JM21000023 1.92 2.28

Label "makita"
004B JM21000024 2.58 3.07

Montageplaat "a"
005 JM21000025 0.83 0.99

Revet 4mm
006 JM21000026 0.83 0.99

Veerring 4
007 JM21000027 0.83 0.99

Met.schr. M4x10mm
008 JM21000028 0.83 0.99

Schakelknop
009 JM21000029 0.83 0.99

Schakelknopplaat
010 JM21000030 0.83 0.99

Met.schr. M4x12mm
011 JM21000031 0.83 0.99

Moer M4
012 JM21000032 0.83 0.99

Borgmoer M6
013 JM21000033 0.83 0.99

Veerring 6
014 JM21000034 0.83 0.99

Revet 6mm
015 JM21000035 0.83 0.99

Afstandbus
016 JM21000036 0.83 0.99

Inbusbout M6x20
017 JM21000037 0.83 0.99

Montageplaat "b"
018 JM21000038 0.83 0.99

Puffer
019A JM21000023 1.92 2.28

Deksel "onder"
019 JM21000039 13.16 15.66

Label "gebruik"
019B JM21080006 2.58 3.07

Machinehuis
020 JM21000041 161.29 191.94

Label "gebruik"
020A JM21080001 2.58 3.07

Label "gebruik"
020B JM21080002 2.58 3.07

Label "gebruik"
020C JM21080003 2.58 3.07

Label "gebruik"
020D JM21080004 2.58 3.07

Label "gebruik"
020E JM21080005 2.58 3.07

Label "gebruik"
020F JM21080007 2.58 3.07

Label "lb1200f"
020G JM21080032 2.58 3.07

Borgring S-17
021 JM21000043 0.83 0.99

Kogellager 6203llu
022 211490-4 6.88 8.19

Vulring 40mm
023 JM21000045 0.83 0.99

Loopwiel Boven Lb1200F
024 JM21000046 34.33 40.85

Loopband
025 JM21000047 4.82 5.74

Label "makita"
026A JM21000024 2.58 3.07

Schoor "a"
026 JM21000048 6.88 8.19

Loopwiel "onder"
027 JM21000050 35.96 42.79

Stellrad
028 JM21000051 0.97 1.15

Pakkingring
029 JM21000052 1.18 1.40

Draadstang
030 JM21000053 1.32 1.57

Aanduidingsplaat
031 JM21000054 0.83 0.99

Federblech
032 JM21000055 0.83 0.99

Drukveer 45mm
033 JM21000056 0.97 1.15

Montagebeugel
034 JM21000057 2.71 3.22

Moer M8
035 JM21000058 0.83 0.99

Veerring 8
036 JM21000059 0.83 0.99

Revet 8mm
037 JM21000060 0.83 0.99

Steunstrip "a"
038 JM21000061 6.08 7.24

Inbusbout M8x16mm
039 JM21000062 0.83 0.99

Mutter M6
040 JM21000063 0.83 0.99

Tapbout M6x35mm
041 JM21000064 0.83 0.99

Tapbout M6x25mm
042 JM21000065 0.83 0.99

Steunstrip "b"
043 JM21000066 4.82 5.74

Platte moer M10
044 JM21000067 0.95 1.13

As "d"
045 JM21000068 0.95 1.13

Gelenkwelle (a)
046 JM21000069 3.12 3.71

Flexsteun
047 JM21000070 2.58 3.07

Montagebeugel
048 JM21000071 4.44 5.28

Pakkingstrip
049 JM21000072 0.95 1.13

Abdeckplatte
050 JM21000073 0.97 1.15

Nicht mehr lieferbar
051 JM21000074

Diepte instelling cmpl
052 JM21010003 18.32 21.80

Pin 4mm
053 JM21000076 0.83 0.99

Label "lift"
054 JM21000077 2.58 3.07

Einstellschraube
055 JM21000078 0.94 1.12

Schuifplaat "b"
056 JM21000079 1.18 1.40

Tandwiel "b"
057 JM21000080 0.94 1.12

Inbusbout M6x12
058 JM21000081 0.83 0.99

Stellrad
059 JM21000239 1.58 1.88

Carroseriering 8mm
060 JM21000083 0.83 0.99

Druckfeder
061 JM21000084 0.94 1.12

Sluitmoer
062 JM21000085 0.83 0.99

Spindel (a)
063 JM21000086 0.97 1.15

Stelschroef M6x10mm
064 JM21000087 0.83 0.99

Bout "c"
065 JM21000088 0.83 0.99

Stopperplaat
066 JM21000089 1.67 1.99

Nicht mehr lieferbar
067 JM21000090

Montagebeugel "a"
068 JM21000091 10.46 12.45

Spindel (b)
069 JM21000092 0.97 1.15

Nicht mehr lieferbar
070 210075-3

Schotelring "b"
071 JM21000094 0.83 0.99

Inbusbout M5x20mm
072 JM21000095 0.83 0.99

Abdeckplatte
073 JM21000096 1.14 1.36

Kabeltuelle
074 JM21000097 0.83 0.99

Platte moer M20
075 JM21000098 0.94 1.12

Excenterwiel 32mm
076 JM21000099 1.90 2.26

Pin 4x32mm
077 JM21000100 0.83 0.99

Einsatz
078 JM21000101 10.00 11.90

Schalter
079 JM21000102 11.26 13.40

Schotelring "a"
080 JM21000103 1.90 2.26

Kohle
081 JM21000104 1.12 1.33

Schraube
082 JM21000105 0.95 1.13

Borgmoer M8
083 JM21000106 0.83 0.99

Platte
084 JM21000107 1.12 1.33

Inbusbout M4x10mm
085 JM21000108 0.83 0.99

Schakelaar Hy17
086 JM21000109 2.58 3.07

Montageblech
087 JM21000110 0.95 1.13

Schakelaarkap Hy17
088 JM21000111 0.95 1.13

Schakelpaneel "led"
089 JM21000112 0.95 1.13

Schalter
090 JM21000003 13.16 15.66

Aardklem 4mm
091 JM21000221 0.83 0.99

Kartelring 4mm
092 JM21000113 0.83 0.99

Moer M20
093 JM21000114 0.83 0.99

Afzuigadapter "b"
094 JM21000115 1.32 1.57

Afzuigadapter "b"
094B JM21000115 1.32 1.57

Afzuigadapter "A"
094A JM21080293 1.32 1.57

Federblech
095 JM21000116 0.83 0.99

Tapbout M5x12mm
096 JM21000117 0.83 0.99

Mutter M5
097 JM21000118 0.83 0.99

Stofopvangbak
098 JM21000119 12.20 14.52

Borgring R-11
099 JM21000120 0.83 0.99

Kogellager 6001Ddw A
100 210163-6 1.12 1.33

Vulring 28
101 JM21000122 0.83 0.99

Spanwiel
102 JM21000123 2.58 3.07

Gelenkwelle (a)
103 JM21000124 1.32 1.57

Draadeind
104 JM21000125 2.58 3.07

Pin 4x16mm
105 JM21000126 0.83 0.99

Anschlag
106 JM21000127 0.95 1.13

Stelschroef M5x8mm
107 JM21000128 0.83 0.99

Stelknop "a"
108 JM21000129 0.95 1.13

Stelknop "b"
109 JM21000130 0.95 1.13

Kogellager 6203dw
110A 211278-2 8.80 10.47

Verbindingskast
110C10 JM21000228 5.44 6.47

Motor
110 JM21000245 212.23 252.55

Inbusbout M6x12
111 JM21000131 0.83 0.99

Spie 5xx5x20mm
112 JM21000132 0.83 0.99

Antriebsrad
113 JM21000133 3.37 4.01

Tapbout M6x12mm
114 JM21000134 0.83 0.99

V-snaar
115 JM21000135 4.82 5.74

Parker 4,2x16mm
116 JM21000136 0.83 0.99

Stofafzuigadapt A Lb1200F
117 JM21000137 2.00 2.38

Kabeltülle
118 JM21000138 1.12 1.33

Kabeldoorvoerbout
119 JM21000139 0.83 0.99

Inbusbout M6x25mm
120 JM21000140 0.83 0.99

Schiebeknopf
121 JM21000141 0.97 1.15

Gelenkwelle (a)
122 JM21000142 4.82 5.74

Metaalschroef M4x8mm
123 JM21000143 0.83 0.99

Aanduidingsplaat
124 JM21000144 0.83 0.99

Vulplaat
125 JM21000145 2.98 3.55

Führungsplatte
126 JM21000146 1.32 1.57

Bout "b"
127 JM21000147 0.83 0.99

Stofplaat
129 JM21000148 0.83 0.99

Schutzschild
130 JM21000149 0.83 0.99

Abdeckplatte
132 JM21000150 0.83 0.99

Schuifsteun Lb1200F
134 JM21000151 0.97 1.15

Beschermplaat "a"
135 JM21000152 0.83 0.99

Trekontlaster
136 JM21000153 0.95 1.13

Aanduidingsplaat
137 JM21000154 0.83 0.99

Nicht mehr lieferbar
138 JM21000010

Parker 4,2x8mm
139 JM21000155 0.83 0.99

Montagebeugel "a"
140 JM21000156 2.98 3.55

Abdeckplatte
141 JM21000157 0.83 0.99

Metaalschroef M6x10mm
142 JM21000158 0.83 0.99

Parker 3,2x8mm
143 JM21000159 0.83 0.99

Ledkap "b"
144 JM21000160 0.83 0.99

Ledreflectorkap
145 JM21000161 0.94 1.12

Nicht mehr lieferbar
146 JM21000162

Ledkap "c"
147 JM21000163 0.83 0.99

Parker 2,2x8mm
148 JM21000164 0.94 1.12

Kabelbeschermer "a"
149 JM21000165 0.83 0.99

Inbusbout M4x20mm
150 JM21000166 0.83 0.99

Kabelbeschermer "b"
151 JM21000167 0.83 0.99

Huelse
152 JM21000168 0.83 0.99

Metaalschroef M4x35mm
153 JM21000169 0.83 0.99

Huls 8mm
154 JM21000170 0.83 0.99

Afdekkap "onder"
155 JM21000171 0.83 0.99

Lichtunit
156 JM21000229 11.64 13.85

Vleugelmoer M8
157 JM21000173 0.94 1.12

Afdekkap "boven"
158 JM21000174 0.83 0.99

Stellrad
159 JM21000175 0.97 1.15

Huls "c"
160 JM21000176 2.26 2.69

Stelschroef M6x10mm
161 JM21000177 0.83 0.99

Handgreep "a"
162 JM21000178 2.58 3.07

Schaalverdeling
163 JM21000179 0.94 1.12

Railzijkap "b"
164 JM21000180 0.94 1.12

Vleugelknop "c"
165 JM21000181 0.94 1.12

Rail "a"
166 JM21000182 14.85 17.67

Verbindingspin
167 JM21000183 0.83 0.99

Rail "b"
168 JM21000184 14.85 17.67

Railzijkap "a"
169 JM21000185 0.94 1.12

Schutz
170 JM21000186 0.83 0.99

Rubber Ring Pad Lb1200F
171 JM21000187 0.83 0.99

Stelschroef M8x50mm
172 JM21000188 0.95 1.13

Precisieplaat
173 JM21000189 0.83 0.99

Draaiplateau
174 JM21000190 168.58 200.61

Zaagbeschermkap
175 JM21000191 0.94 1.12

Metaalschroef M3x10mm
176 JM21000192 0.83 0.99

Inbusbout M6x30mm
178 JM21000193 0.83 0.99

Druckfeder
179 JM21000194 0.95 1.13

Verstelhandel
180 JM21000195 2.58 3.07

Borgbout
181 JM21000196 0.94 1.12

Borghandel "a"
182 JM21000197 1.58 1.88

Inbusbout M8x20mm
183 JM21000198 0.94 1.12

Draaiblok
184 JM21000199 26.69 31.76

Label schaalverdeling LB1200F
184C10 JM21000199C10 6.08 7.24

Tandwiel "a"
185 JM21000200 1.12 1.33

Montage huls
186 JM21000201 0.94 1.12

Getriebewelle
187 JM21000202 0.94 1.12

Inbusbout M8
188 JM21000203 0.83 0.99

Montagebeugel "b"
189 JM21000204 10.46 12.45

Huelse
190 JM21000205 3.37 4.01

Transportbeugel
191 JM21000206 2.58 3.07

Montagebeugel "a"
192 JM21000207 10.00 11.90

Poot "a"
193 JM21000208 14.85 17.67

Nicht mehr lieferbar
194 JM21000049

Poot "b"
195 JM21000209 13.16 15.66

Slotbout M6x16mm
196 JM21000210 0.83 0.99

Locknut M10
197 JM21000211 0.83 0.99

Wielbeugel "b"
198 JM21000212 2.98 3.55

Borgring R-13
199 JM21000213 1.12 1.33

Rad
200 JM21000214 8.80 10.47

Glijbus
201 JM21000215 2.58 3.07

Gelenkwelle (a)
202 JM21000216 2.98 3.55

Wielbeugel "a"
203 JM21000217 2.98 3.55

Tapbout M8x50mm
204 JM21000218 0.94 1.12

Pootdop
205 JM21000219 2.58 3.07

Schoor "b"
206 JM21000220 6.88 8.19

Revet 6mm
207 JM21000035 0.83 0.99

Revet 6mm
208 JM21000035 0.83 0.99

Revet 6mm
209 JM21000035 0.83 0.99

Revet 6mm
210 JM21000035 0.83 0.99

Revet 6mm
211 JM21000035 0.83 0.99

Revet 6mm
212 JM21000035 0.83 0.99

Revet 6mm
213 JM21000035 0.83 0.99

Revet 6mm
214 JM21000035 0.83 0.99

Revet 6mm
215 JM21000035 0.83 0.99

Revet 6mm
216 JM21000035 0.83 0.99

Revet 6mm
217 JM21000035 0.83 0.99

Revet 6mm
218 JM21000035 0.83 0.99

Veerring 6
219 JM21000034 0.83 0.99

Veerring 6
220 JM21000034 0.83 0.99

Veerring 6
221 JM21000034 0.83 0.99

Veerring 6
222 JM21000034 0.83 0.99

Veerring 6
223 JM21000034 0.83 0.99

Veerring 6
224 JM21000034 0.83 0.99

Veerring 6
225 JM21000034 0.83 0.99

Veerring 6
226 JM21000034 0.83 0.99

Veerring 6
227 JM21000034 0.83 0.99

Mutter M6
228 JM21000063 0.83 0.99

Mutter M6
229 JM21000063 0.83 0.99

Mutter M6
230 JM21000063 0.83 0.99

Mutter M6
231 JM21000063 0.83 0.99

Mutter M6
232 JM21000063 0.83 0.99

Mutter M6
233 JM21000063 0.83 0.99

Mutter M6
234 JM21000063 0.83 0.99

Inbusbout M6x20
235 JM21000037 0.83 0.99

Inbusbout M6x20
236 JM21000037 0.83 0.99

Inbusbout M6x20
237 JM21000037 0.83 0.99

Revet 5mm
238 JM21000020 0.83 0.99

Revet 5mm
239 JM21000020 0.83 0.99

Revet 5mm
240 JM21000020 0.83 0.99

Revet 5mm
241 JM21000020 0.83 0.99

Met.schr. M4x10mm
242 JM21000028 0.83 0.99

Met.schr. M4x10mm
243 JM21000028 0.83 0.99

Met.schr. M4x10mm
244 JM21000028 0.83 0.99

Met.schr. M4x10mm
245 JM21000028 0.83 0.99

Met.schr. M4x10mm
246 JM21000028 0.83 0.99

Met.schr. M4x10mm
247 JM21000028 0.83 0.99

Revet 4mm
248 JM21000026 0.83 0.99

Revet 4mm
249 JM21000026 0.83 0.99

Revet 4mm
250 JM21000026 0.83 0.99

Revet 4mm
251 JM21000026 0.83 0.99

Revet 4mm
252 JM21000026 0.83 0.99

Carroseriering 8mm
253 JM21000083 0.83 0.99

Carroseriering 8mm
254 JM21000083 0.83 0.99

Carroseriering 8mm
255 JM21000083 0.83 0.99

Carroseriering 8mm
256 JM21000083 0.83 0.99

Carroseriering 8mm
257 JM21000083 0.83 0.99

Carroseriering 8mm
258 JM21000083 0.83 0.99

Carroseriering 8mm
259 JM21000083 0.83 0.99

Veerring 5
260 JM21000019 0.83 0.99

Veerring 5
261 JM21000019 0.83 0.99

Veerring 8
262 JM21000059 0.83 0.99

Veerring 8
263 JM21000059 0.83 0.99

Revet 8mm
264 JM21000060 0.83 0.99

Tapbout M6x12mm
265 JM21000134 0.83 0.99

Moer M4
266 JM21000032 0.83 0.99

Moer M4
267 JM21000032 0.83 0.99

Moer M8
268 JM21000058 0.83 0.99

Moer M8
269 JM21000058 0.83 0.99

Veerring 4
270 JM21000027 0.83 0.99

Veerring 4
271 JM21000027 0.83 0.99

Stelschroef M6x10mm
272 JM21000087 0.83 0.99

Spindel (b)
273 JM21000092 0.97 1.15

Nicht mehr lieferbar
274 210075-3

Schotelring "b"
275 JM21000094 0.83 0.99

Inbusbout M5x20mm
276 JM21000095 0.83 0.99

Borgmoer M6
277 JM21000033 0.83 0.99

Borgmoer M6
278 JM21000033 0.83 0.99

Borgmoer M6
279 JM21000033 0.83 0.99

Borgmoer M6
280 JM21000033 0.83 0.99

Met.schr. M4x12mm
281 JM21000031 0.83 0.99

Kogellager 6203llu
282 211490-4 6.88 8.19

Kogellager 6203llu
283 211490-4 6.88 8.19

Kogellager 6203llu
284 211490-4 6.88 8.19

Vulring 40mm
285 JM21000045 0.83 0.99

Vulring 40mm
286 JM21000045 0.83 0.99

Vulring 40mm
287 JM21000045 0.83 0.99

Tapbout M5x12mm
288 JM21000117 0.83 0.99

Mutter M5
289 JM21000118 0.83 0.99

Kabeltuelle
290 JM21000097 0.83 0.99

Kabeltuelle
291 JM21000097 0.83 0.99

Parker 3,2x8mm
292 JM21000159 0.83 0.99

Schakelknop
293 JM21000029 0.83 0.99

Schakelknopplaat
294 JM21000030 0.83 0.99

Afstandbus
295 JM21000036 0.83 0.99

Borgring S-17
296 JM21000043 0.83 0.99

Loopband
297 JM21000047 4.82 5.74

Federblech
298 JM21000055 0.83 0.99

Abdeckplatte
299 JM21000073 0.97 1.15

Spindel (a)
300 JM21000086 0.97 1.15

Bout "c"
301 JM21000088 0.83 0.99

Montagebeugel "a"
302 JM21000091 10.46 12.45

Abdeckplatte
303 JM21000096 1.14 1.36

Schotelring "a"
304 JM21000103 1.90 2.26

Schalter
305 JM21000102 11.26 13.40

Kohle
306 JM21000104 1.12 1.33

Schraube
307 JM21000105 0.95 1.13

Borgmoer M8
308 JM21000106 0.83 0.99

Kogellager 6001Ddw A
309 210163-6 1.12 1.33

Vulring 28
310 JM21000122 0.83 0.99

Inbusbout M6x12
311 JM21000131 0.83 0.99

Inbusbout M6x25mm
312 JM21000140 0.83 0.99

Schiebeknopf
313 JM21000141 0.97 1.15

Metaalschroef M4x8mm
314 JM21000143 0.83 0.99

Vleugelmoer M8
315 JM21000173 0.94 1.12

Tapbout M6x12mm
316 JM21000134 0.83 0.99

Moer M4
317 JM21000032 0.83 0.99

Borgmoer M8
318 JM21000106 0.83 0.99

Slotbout M6x16mm
319 JM21000210 0.83 0.99

Inbusbout M6x20
320 JM21000037 0.83 0.99

Inbusbout M6x20
321 JM21000037 0.83 0.99

Inbusbout M6x20
322 JM21000037 0.83 0.99

Revet 6mm
323 JM21000035 0.83 0.99

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
