Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HS7601'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

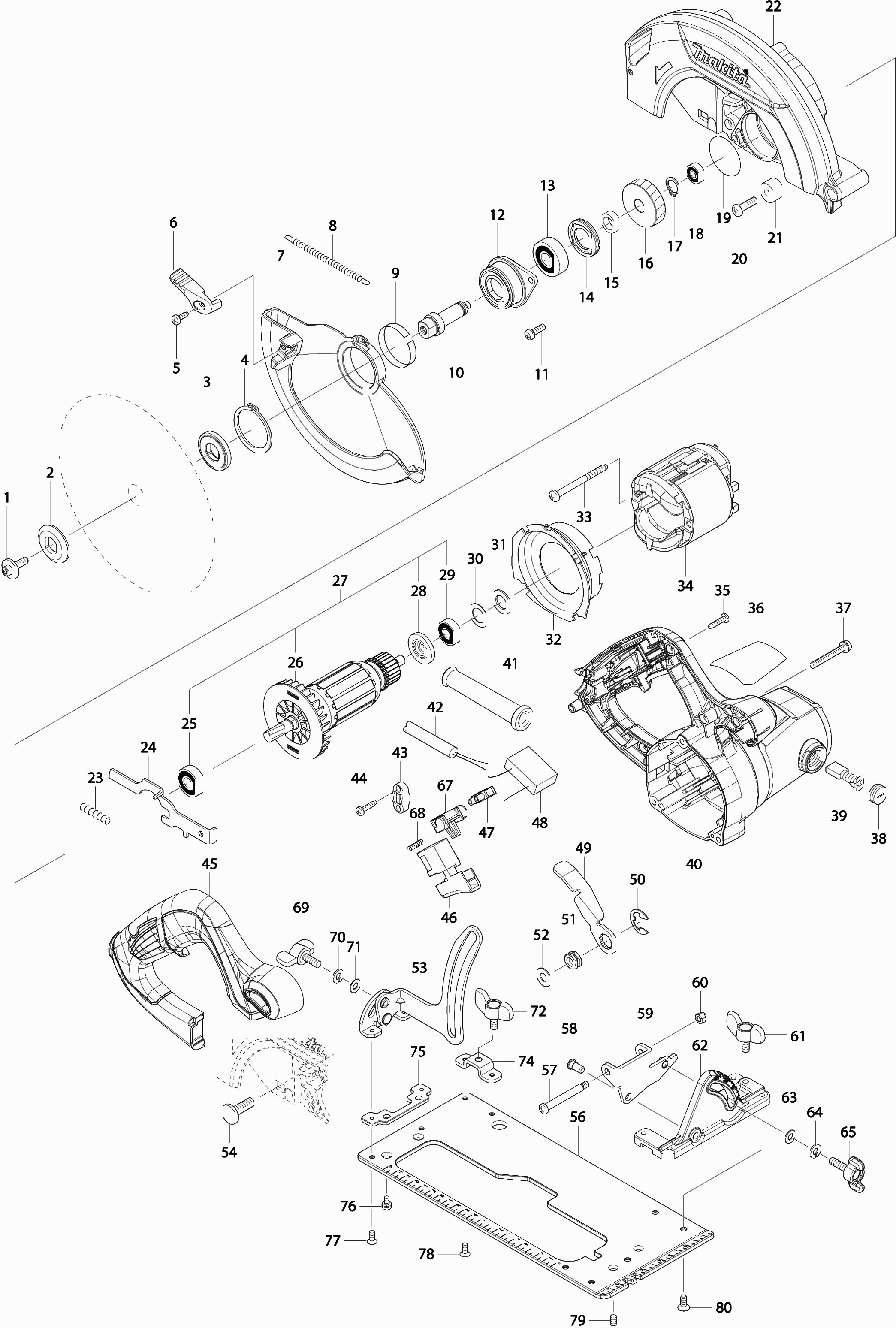

Zeichnungen der Makita HS7601
Teileliste der Makita HS7601
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Inbusbout M6X20 | ||||
| 001 | 266024-8@141 | 1.21 | 1.44 | |
| Buitenflens 35mm | ||||
| 002 | 224409-4@141 | 1.72 | 2.05 | |
| Binnenflens 35 Dls600 A | ||||
| 003 | 224593-5@141 | 6.58 | 7.83 | |
| Borgring S-38 | ||||
| 004 | 961155-5@141 | 1.02 | 1.21 | |
| Tapschroef Ct4x16 | ||||
| 005 | 266034-5@141 | 0.83 | 0.99 | |
| Knop 37 | ||||
| 006 | 272258-3@141 | 1.21 | 1.44 | |
| Verende beschermkap | ||||
| 007 | 319188-8@141 | 12.55 | 14.93 | |
| Trekveer 4 | ||||
| 008 | 231887-1@141 | 1.43 | 1.70 | |
| Ausgleichsscheibe | ||||
| 009 | 345391-5@141 | 0.83 | 0.99 | |
| Gelenkwelle (a) | ||||
| 010 | 326444-9@141 | 3.65 | 4.34 | |
| Schroef 5x18 | ||||
| 011 | 911230-7@141 | 0.83 | 0.99 | |
| Lagerhuis | ||||
| 012 | 319088-2@141 | 2.45 | 2.92 | |
| Kogellager 6201dw1 | ||||
| 013 | 211129-9@141 | 7.44 | 8.85 | |
| Lagerborgring 19-33 | ||||
| 014 | 285852-2@141 | 1.01 | 1.20 | |
| Ring 12 5604R | ||||
| 015 | 257173-2@141 | 0.83 | 0.99 | |
| Tandwiel 38 | ||||
| 016 | 227793-6@141 | 6.58 | 7.83 | |
| Borgring S-12 | ||||
| 017 | 961052-5@141 | 0.83 | 0.99 | |
| Kogellager 606Zz A | ||||
| 018 | 210137-7@141 | 1.01 | 1.20 | |
| O-ring 39 | ||||
| 019 | 213512-6@141 | 2.44 | 2.90 | |
| Met.schr. M6x20mm | ||||
| 020 | 265117-8@141 | 0.83 | 0.99 | |
| Rubber bus | ||||
| 021 | 262556-3@141 | 0.83 | 0.99 | |
| Vaste beschermkap | ||||
| 022 | 142796-8@141 | 23.75 | 28.26 | |
| O-ring 26 | ||||
| 022A | 213407-3@141 | 1.21 | 1.44 | |
| Drukveer 6x29mm | ||||
| 023 | 233117-6@141 | 0.83 | 0.99 | |
| Blokkeerknop | ||||
| 024 | 345317-7@141 | 1.02 | 1.21 | |
| Kogellager 6000ddw | ||||
| 025 | 211289-7@141 | 12.58 | 14.97 | |
| Waaier 70 | ||||
| 026 | 240064-4@141 | 1.72 | 2.05 | |
| Anker 240v | ||||
| 027 | 513909-2@141 | 31.62 | 37.63 | |
| Isolatiering | ||||
| 028 | 681644-1@141 | 0.83 | 0.99 | |
| Kogellager 608ddw | ||||
| 029 | 210005-4@141 | 4.58 | 5.45 | |
| Sluitring 14 | ||||
| 030 | 253192-6@141 | 0.83 | 0.99 | |
| Rubber ring 13mm | ||||
| 031 | 261103-7@141 | 0.83 | 0.99 | |
| Zwischenplatte | ||||
| 032 | 455354-4@141 | 0.83 | 0.99 | |
| Tapschroef 5x60 HS7601 P | ||||
| 033 | 266329-6@141 | 0.83 | 0.99 | |
| Veld 240v | ||||
| 034 | 594649-1@141 | 26.11 | 31.07 | |
| Statorveertje Cb5 | ||||
| 034A | 654020-2@141 | 0.83 | 0.99 | |
| Klembus tbv statorv. 1,25mm | ||||
| 034B | 654501-6@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 035 | 266326-2@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 035-1 | 265B67-9@141 | |||
| Naamplaat "hs7601" | ||||
| 036 | 850K55-9@141 | 2.80 | 3.33 | |
| Schroef M5x40mm | ||||
| 037 | 265104-7@141 | 0.83 | 0.99 | |
| Koolborstelhouderdop | ||||
| 038 | 643750-0@141 | 0.83 | 0.99 | |
| Koolborstel set Cb-303 | ||||
| 039 | 191963-2@141 | 5.22 | 6.21 | |
| Motorgehäuse | ||||
| 040 | 142798-4@141 | 13.19 | 15.70 | |
| Kabeltule 10-90 | ||||
| 040A | 682505-8@141 | 1.72 | 2.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 041 | 682540-6@141 | |||
| Netsnoer 2x1.50 4.0mtr | ||||
| 042 | 695123-3@141 | 21.70 | 25.82 | |
| Klemstrip | ||||
| 043 | 687124-5@141 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 044 | 266326-2@141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 044-1 | 265B67-9@141 | |||
| Handgreepdeksel | ||||
| 045 | 455362-5@141 | 5.88 | 7.00 | |
| Schalter | ||||
| 046 | 650245-6@141 | 9.54 | 11.35 | |
| Kroonsteen Bo4553-Bo4554 A | ||||
| 047 | 654475-1@141 | 0.83 | 0.99 | |
| Ontstorings condensator | ||||
| 048 | 645192-4@141 | 0.83 | 0.99 | |
| Hefboomplaat | ||||
| 049 | 346311-2@141 | 1.70 | 2.02 | |
| Borgring E-12 | ||||
| 050 | 257953-6@141 | 0.83 | 0.99 | |
| Moer M8x13 | ||||
| 051 | 252199-9@141 | 0.83 | 0.99 | |
| Sluitring 8 | ||||
| 052 | 941202-8@141 | 0.83 | 0.99 | |
| Tiefenanschlag | ||||
| 053 | 163547-6@141 | 4.58 | 5.45 | |
| Slotbout 8x25 | ||||
| 054 | 266396-1@141 | 0.83 | 0.99 | |
| Grundplatte | ||||
| 056 | 346826-9@141 | 12.58 | 14.97 | |
| Met.schr. M5x | ||||
| 057 | 265118-6@141 | 0.83 | 0.99 | |
| Kraagpin 6-7 | ||||
| 058 | 256480-0@141 | 0.83 | 0.99 | |
| Hoekgeleider | ||||
| 059 | 346827-7@141 | 1.72 | 2.05 | |
| Zeskant borgmoer 5x8 | ||||
| 060 | 252103-8@141 | 0.83 | 0.99 | |
| Vleugelbout m6x12 | ||||
| 061 | 265754-8@141 | 0.83 | 0.99 | |
| Verstekplaat | ||||
| 062 | 317031-5@141 | 6.58 | 7.83 | |
| Sluitring 6x12mm | ||||
| 063 | 941151-9@141 | 0.83 | 0.99 | |
| Veerring 6 A | ||||
| 064 | 253903-9@141 | 0.83 | 0.99 | |
| Vleugelbout M6x21mm | ||||
| 065 | 265765-3@141 | 0.83 | 0.99 | |
| Blokeerknop | ||||
| 067 | 453284-3@141 | 0.83 | 0.99 | |
| Drukveer 4 | ||||
| 068 | 231469-9@141 | 0.83 | 0.99 | |
| Vleugelbout M6x16mm | ||||
| 069 | 265755-6@141 | 0.83 | 0.99 | |
| Veerring 6 A | ||||
| 070 | 253903-9@141 | 0.83 | 0.99 | |
| Sluitring 6x12mm | ||||
| 071 | 941151-9@141 | 0.83 | 0.99 | |
| Vleugelbout m6x12 | ||||
| 072 | 265754-8@141 | 0.83 | 0.99 | |
| Halter | ||||
| 074 | 346847-1@141 | 0.83 | 0.99 | |
| Montageblech | ||||
| 075 | 346846-3@141 | 0.83 | 0.99 | |
| Schroef 4x8 | ||||
| 076 | 911106-8@141 | 0.83 | 0.99 | |
| Verzonkenschroef 4x8 | ||||
| 077C10 | 912107-9@141 | 0.83 | 0.99 | |
| Met.schr. Vk M4x8mm | ||||
| 077C20 | 265085-5@141 | 0.83 | 0.99 | |
| Verzonkenschroef 4x8 | ||||
| 078C10 | 912107-9@141 | 0.83 | 0.99 | |
| Met.schr. Vk M4x8mm | ||||
| 078C20 | 265085-5@141 | 0.83 | 0.99 | |
| Stelschroef M5x8mm | ||||
| 079 | 266436-5@141 | 0.83 | 0.99 | |
| Verzonken schroef 5x12 | ||||
| 080 | 912212-2@141 | 0.83 | 0.99 | |
