Makita HR3200C Zeichnungen und Teile
Genaue Typennummer:
HR3200C
HR3200C

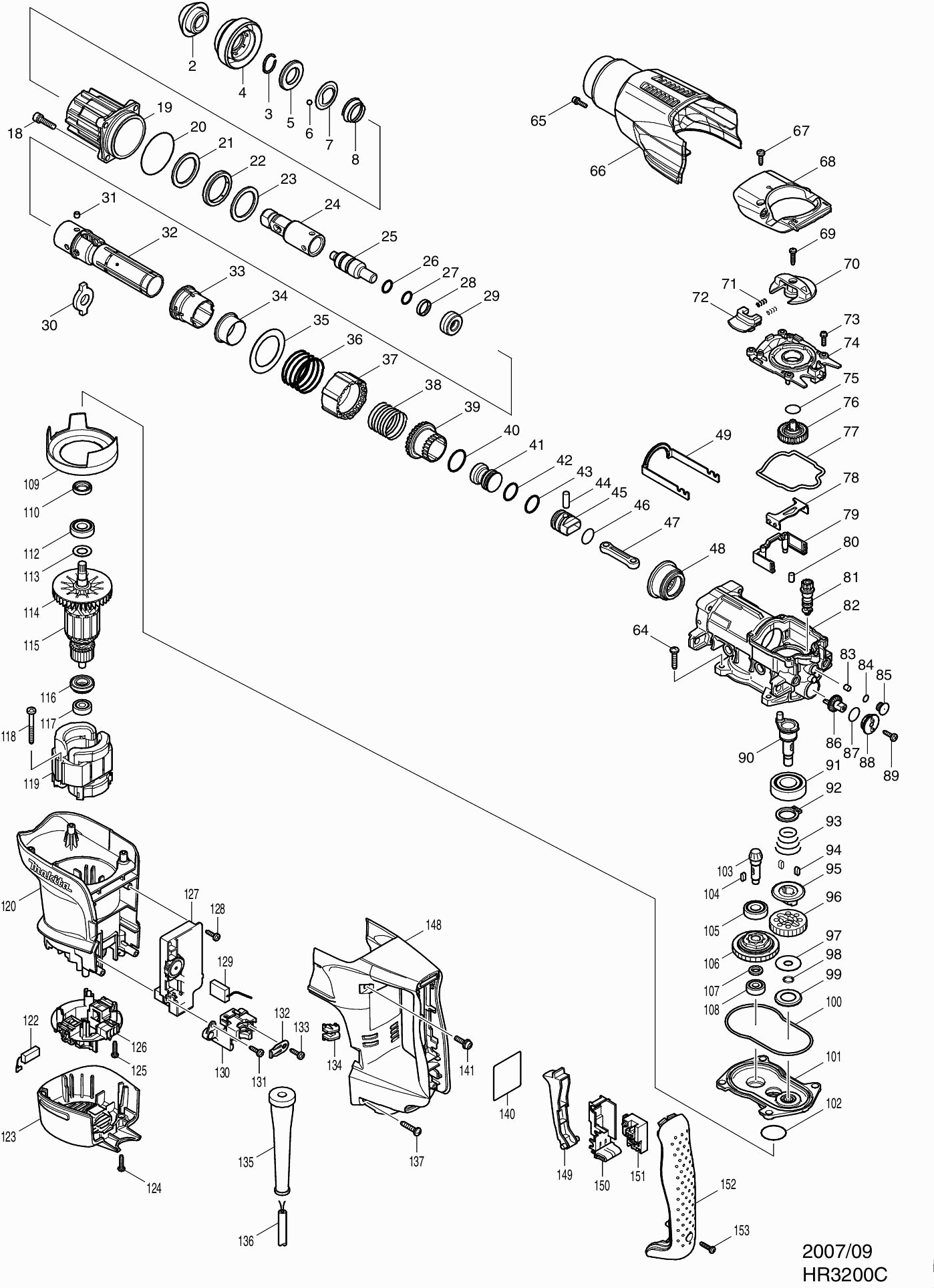

Zeichnungen der MAKITA HR3200C
Teileliste der MAKITA HR3200C
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Beitelhouderkap | ||||
| 002 | 286282-0 | Beitelhouderkap | € 1.43 | |
| Borgring 19 | ||||
| 003 | 233940-9 | Borgring 19 | € 1.00 | |
| Beitelblokkeerkap | ||||
| 004 | 450245-4 | Beitelblokkeerkap | € 2.43 | |
| Ring 21 | ||||
| 005 | 257288-5 | Ring 21 | € 8.43 | |
| Stalen kogel 7.0 | ||||
| 006 | 216022-2 | Stalen kogel 7.0 | € 0.99 | |
| Geleidering | ||||
| 007 | 345873-7 | Geleidering | € 1.71 | |
| Drukveer 22-32 | ||||
| 008 | 234049-0 | Drukveer 22-32 | € 0.99 | |
| Zeskant bout 6x25 | ||||
| 018 | 922341-3 | Zeskant bout 6x25 | € 0.99 | |
| Zylinder | ||||
| 019 | 158533-0 | Zylinder | € 31.55 | |
| Keerring 28 Hr3000C | ||||
| 019C10 | 213436-6 | Keerring 28 Hr3000C | € 3.21 | |
| Nicht mehr lieferbar | ||||
| 019C20 | 213516-8 | Nicht mehr lieferbar | ||
| O-ring 53 | ||||
| 020 | 213656-2 | O-ring 53 | € 1.21 | |
| Revet 34 | ||||
| 021 | 267810-0 | Revet 34 | € 5.21 | |
| Urethaan ring 34 | ||||
| 022 | 262138-1 | Urethaan ring 34 | € 1.43 | |
| Revet 34 | ||||
| 023 | 267810-0 | Revet 34 | € 5.21 | |
| Beitelhouder | ||||
| 024 | 324840-5 | Beitelhouder | € 37.04 | |
| Schlagbolzen | ||||
| 025 | 324849-7 | Schlagbolzen | € 7.43 | |
| O-ring 15 | ||||
| 026 | 213228-3 | O-ring 15 | € 0.99 | |
| O-ring 15 | ||||
| 027 | 213228-3 | O-ring 15 | € 0.99 | |
| Fluoride ring 20 | ||||
| 028 | 213321-3 | Fluoride ring 20 | € 7.43 | |
| Rubber ring 13mm | ||||
| 029 | 424062-8 | Rubber ring 13mm | € 5.85 | |
| Gleitplatte | ||||
| 030 | 324838-2 | Gleitplatte | € 2.07 | |
| Nicht mehr lieferbar | ||||
| 031 | 256266-2 | Nicht mehr lieferbar | ||
| Zylinder | ||||
| 032 | 331794-9 | Zylinder | € 150.54 | |
| Fuehrungshuelse | ||||
| 033 | 450243-8 | Fuehrungshuelse | € 2.07 | |
| Ring 29 | ||||
| 034 | 331805-0 | Ring 29 | € 9.50 | |
| Sluitring 40 | ||||
| 035 | 267360-5 | Sluitring 40 | € 1.71 | |
| Drukveer 42 | ||||
| 036 | 234052-1 | Drukveer 42 | € 2.07 | |
| Blokkeerbus | ||||
| 037 | 450236-5 | Blokkeerbus | € 2.07 | |
| Drukveer 34 | ||||
| 038 | 234050-5 | Drukveer 34 | € 1.21 | |
| Hülse | ||||
| 039 | 331795-7 | Hülse | € 23.69 | |
| O-ring 26 | ||||
| 040 | 213434-0 | O-ring 26 | € 0.99 | |
| Schlagbolzen | ||||
| 041 | 324858-6 | Schlagbolzen | € 4.57 | |
| O-ring 20 | ||||
| 042 | 213283-5 | O-ring 20 | € 1.71 | |
| O-ring 20 | ||||
| 043 | 213283-5 | O-ring 20 | € 1.71 | |
| Pen 7 | ||||
| 044 | 256087-2 | Pen 7 | € 0.99 | |
| Kolben | ||||
| 045 | 324918-4 | Kolben | € 16.04 | |
| O-ring 18 | ||||
| 046 | 213262-3 | O-ring 18 | € 1.00 | |
| Stange | ||||
| 047 | 450235-7 | Stange | € 3.21 | |
| Tandwiel 37 | ||||
| 048 | 227531-6 | Tandwiel 37 | € 31.55 | |
| Verbindingsarm | ||||
| 049 | 345867-2 | Verbindingsarm | € 5.85 | |
| Tapschroef 5x25 | ||||
| 064 | 266041-8 | Tapschroef 5x25 | € 0.99 | |
| Zeskant bout | ||||
| 065 | 922123-3 | Zeskant bout | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 066 | 450261-6 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 067 | 266192-7 | Nicht mehr lieferbar | ||
| Krukashuis Kap Hr3210Fct | ||||
| 068 | 318201-9 | Krukashuis Kap Hr3210Fct | € 10.78 | |
| Tapschroef 4x18 | ||||
| 069 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Verstelknop | ||||
| 070 | 450249-6 | Verstelknop | € 3.21 | |
| Drukveer 3 | ||||
| 071 | 233436-0 | Drukveer 3 | € 0.99 | |
| Blokkeerknop | ||||
| 072 | 450250-1 | Blokkeerknop | € 2.07 | |
| Nicht mehr lieferbar | ||||
| 073 | 911128-8 | Nicht mehr lieferbar | ||
| Oliedeksel | ||||
| 074 | 450241-2 | Oliedeksel | € 3.64 | |
| O-ring 16 | ||||
| 075 | 213223-3 | O-ring 16 | € 0.99 | |
| Tandwiel 33 | ||||
| 076 | 158437-6 | Tandwiel 33 | € 2.07 | |
| Pakkingring B | ||||
| 077 | 424064-4 | Pakkingring B | € 0.99 | |
| Verbindingsplaat | ||||
| 078 | 345868-0 | Verbindingsplaat | € 1.43 | |
| Nicht mehr lieferbar | ||||
| 079 | 450247-0 | Nicht mehr lieferbar | ||
| Rubber pen 6 | ||||
| 080 | 263005-3 | Rubber pen 6 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 081 | 450242-0 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 082 | 158532-2 | Nicht mehr lieferbar | ||
| Filter | ||||
| 083 | 443138-2 | Filter | € 0.99 | |
| O-ring 8 | ||||
| 084 | 213030-4 | O-ring 8 | € 0.99 | |
| Filterkap | ||||
| 085 | 450238-1 | Filterkap | € 1.00 | |
| Getriebe | ||||
| 086 | 450244-6 | Getriebe | € 1.71 | |
| O-ring 16 | ||||
| 087 | 213223-3 | O-ring 16 | € 0.99 | |
| Kaphouder | ||||
| 088 | 450237-3 | Kaphouder | € 1.43 | |
| Nicht mehr lieferbar | ||||
| 089 | 266192-7 | Nicht mehr lieferbar | ||
| Kurbelwelle | ||||
| 090 | 324839-0 | Kurbelwelle | € 10.78 | |
| Kogellager 6004llu | ||||
| 091 | 211332-2 | Kogellager 6004llu | € 6.57 | |
| Borgring S-20 | ||||
| 092 | 961060-6 | Borgring S-20 | € 0.99 | |
| Conische drukveer 21-31 | ||||
| 093 | 231991-6 | Conische drukveer 21-31 | € 0.99 | |
| Inlegspie 4 | ||||
| 094 | 254239-9 | Inlegspie 4 | € 1.00 | |
| Kupplung | ||||
| 095 | 324848-9 | Kupplung | € 5.21 | |
| Tandwiel 33 | ||||
| 096 | 227188-3 | Tandwiel 33 | € 13.71 | |
| Sluitring 10 | ||||
| 097 | 253197-6 | Sluitring 10 | € 0.99 | |
| Borgring Wr10 | ||||
| 098 | 961036-3 | Borgring Wr10 | € 0.99 | |
| Komring | ||||
| 099 | 345869-8 | Komring | € 1.43 | |
| Pakkingring A Hr3210Fct | ||||
| 100 | 424063-6 | Pakkingring A Hr3210Fct | € 0.99 | |
| Tandwielhuis Hr3210Fct | ||||
| 101 | 158534-8 | Tandwielhuis Hr3210Fct | € 14.21 | |
| O-ring 28 | ||||
| 102 | 213415-4 | O-ring 28 | € 0.99 | |
| Tandwiel 9 | ||||
| 103 | 227533-2 | Tandwiel 9 | € 14.21 | |
| Inlegspie 4 | ||||
| 104 | 254239-9 | Inlegspie 4 | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 105 | 210105-0 | Nicht mehr lieferbar | ||
| Koppelbegrenzer | ||||
| 106 | 125421-6 | Koppelbegrenzer | € 53.28 | |
| Ring 10 | ||||
| 107 | 257291-6 | Ring 10 | € 1.21 | |
| Kogellager 608ddw | ||||
| 108 | 210005-4 | Kogellager 608ddw | € 4.57 | |
| Opvulplaat | ||||
| 109 | 450251-9 | Opvulplaat | € 2.43 | |
| Nicht mehr lieferbar | ||||
| 110 | 213133-4 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 112 | 210105-0 | Nicht mehr lieferbar | ||
| Sluitring 12 | ||||
| 113 | 253084-9 | Sluitring 12 | € 0.99 | |
| Waaier 70 | ||||
| 114 | 241863-7 | Waaier 70 | € 7.43 | |
| Anker | ||||
| 115 | 513748-0 | Anker | € 65.45 | |
| Isolatiering | ||||
| 116 | 681650-6 | Isolatiering | € 5.21 | |
| Kogellager 608ddw | ||||
| 117 | 210005-4 | Kogellager 608ddw | € 4.57 | |
| Nicht mehr lieferbar | ||||
| 118 | 266056-5 | Nicht mehr lieferbar | ||
| Feld | ||||
| 119 | 625813-4 | Feld | € 42.94 | |
| Motorgehäuse | ||||
| 120 | 450252-7 | Motorgehäuse | € 17.87 | |
| Koolborstelset Cb350 | ||||
| 122 | 194160-9 | Koolborstelset Cb350 | € 5.85 | |
| Motordeksel Hr3210Fct | ||||
| 123 | 450253-5 | Motordeksel Hr3210Fct | € 5.85 | |
| Tapschroef 4x18 | ||||
| 124 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Tapschroef 4x18 | ||||
| 125 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Kohlekasten Zsb | ||||
| 126 | 638519-5 | Kohlekasten Zsb | € 8.43 | |
| Geschw.regulierer | ||||
| 127 | 631784-5 | Geschw.regulierer | € 53.28 | |
| Nicht mehr lieferbar | ||||
| 128 | 266192-7 | Nicht mehr lieferbar | ||
| Draadboom Hr4011C | ||||
| 129 | 638406-8 | Draadboom Hr4011C | € 1.71 | |
| Kabelklemme | ||||
| 130 | 450246-2 | Kabelklemme | € 2.07 | |
| Nicht mehr lieferbar | ||||
| 131 | 266192-7 | Nicht mehr lieferbar | ||
| Trekontlaster | ||||
| 132 | 687169-3 | Trekontlaster | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 133 | 266192-7 | Nicht mehr lieferbar | ||
| Linse | ||||
| 134 | 450240-4 | Linse | € 1.43 | |
| Kabeltule 10 | ||||
| 135 | 682560-0 | Kabeltule 10 | € 1.71 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 136 | 695123-3 | Netsnoer 2x1.50 4.0mtr | € 21.66 | |
| Tapschroef 5x25 | ||||
| 137 | 266041-8 | Tapschroef 5x25 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 140 | 864532-9 | Nicht mehr lieferbar | ||
| Schroef Vk 20mm | ||||
| 141 | 911233-1 | Schroef Vk 20mm | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 148 | 450262-4 | Nicht mehr lieferbar | ||
| Schakelknop | ||||
| 149 | 419025-7 | Schakelknop | € 3.64 | |
| Schakelaarhouder | ||||
| 150 | 154626-1 | Schakelaarhouder | € 2.43 | |
| Nicht mehr lieferbar | ||||
| 151 | 650567-4 | Nicht mehr lieferbar | ||
| Handgreepdeksel | ||||
| 152 | 450257-7 | Handgreepdeksel | € 13.71 | |
| Tapschroef 4x18 | ||||
| 153 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
