Makita HR2653 Zeichnungen und Teile
Genaue Typennummer:
HR2653
HR2653

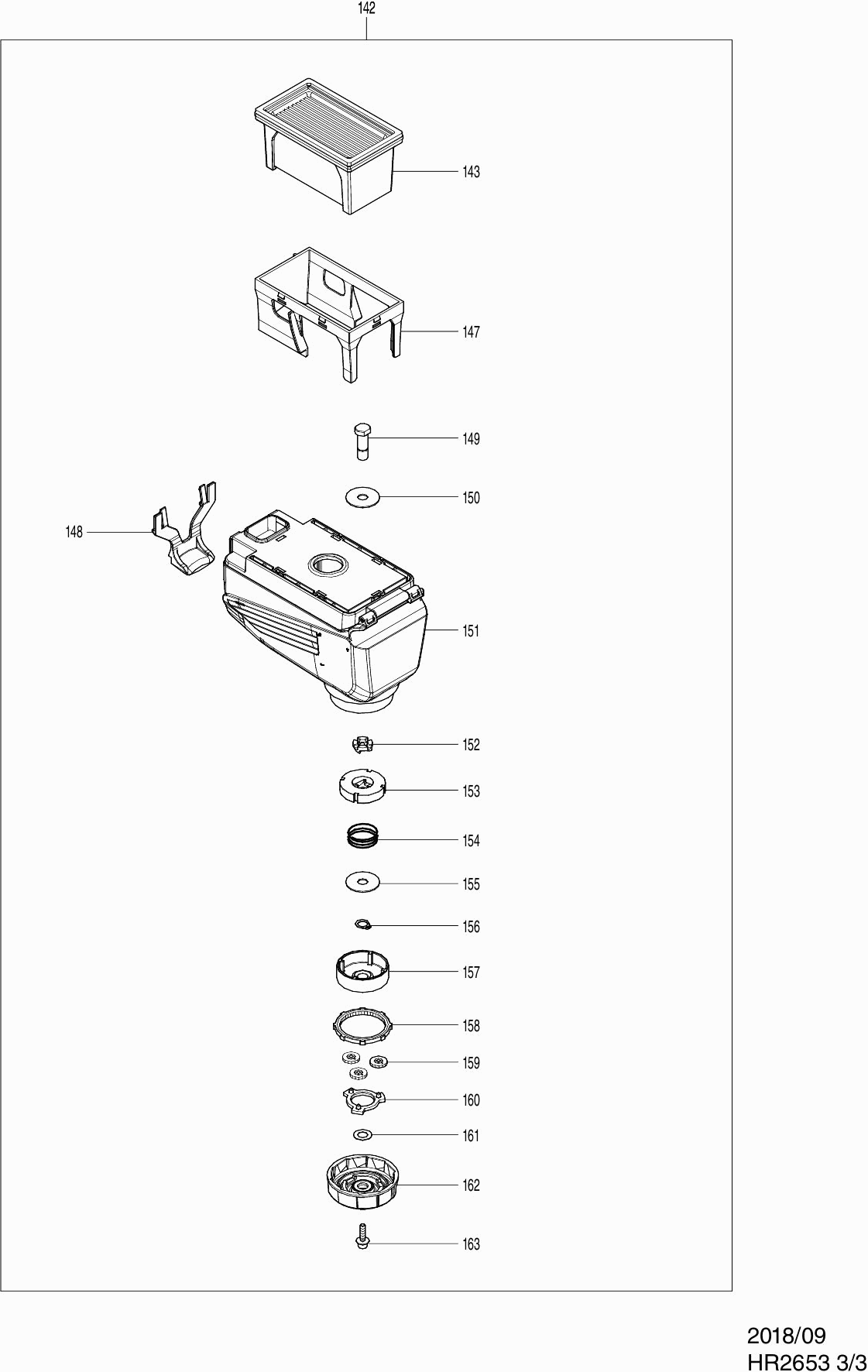

Zeichnungen der MAKITA HR2653
Teileliste der MAKITA HR2653
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Rubber stofkap 35 | ||||
| 001 | 286288-8 | Rubber stofkap 35 | € 0.99 | |
| Veerring 14 | ||||
| 002 | 233989-9 | Veerring 14 | € 0.99 | |
| Revet 16mm | ||||
| 003 | 346834-0 | Revet 16mm | € 0.99 | |
| Borgveer 15 | ||||
| 004 | 233992-0 | Borgveer 15 | € 0.99 | |
| Sluitring 17 | ||||
| 005 | 267114-0 | Sluitring 17 | € 0.99 | |
| Beitelblokkeerkap | ||||
| 006 | 455393-4 | Beitelblokkeerkap | € 0.99 | |
| Blokkeerring 21 | ||||
| 007 | 325813-1 | Blokkeerring 21 | € 1.00 | |
| Geleidering | ||||
| 008 | 346177-0 | Geleidering | € 0.99 | |
| Drukveer 21-29 | ||||
| 009 | 233916-6 | Drukveer 21-29 | € 0.99 | |
| Stalen kogel 7.0 | ||||
| 010 | 216022-2 | Stalen kogel 7.0 | € 0.99 | |
| Moerbout M8x90mm | ||||
| 019 | 266745-2 | Moerbout M8x90mm | € 0.99 | |
| Handgreepbeugel | ||||
| 020 | 453129-5 | Handgreepbeugel | € 2.78 | |
| Griff | ||||
| 021 | 158057-6 | Griff | € 9.50 | |
| Moer M8 | ||||
| 021C10 | 931402-8 | Moer M8 | € 0.99 | |
| Verstelknop compleet | ||||
| 022 | 161656-5 | Verstelknop compleet | € 1.00 | |
| Drukveer 3x28mm | ||||
| 023 | 234264-6 | Drukveer 3x28mm | € 0.99 | |
| O-ring 17 | ||||
| 024 | 213278-8 | O-ring 17 | € 0.99 | |
| Blokkeerknop | ||||
| 025 | 457709-9 | Blokkeerknop | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 026 | 140D00-3 | Nicht mehr lieferbar | ||
| Oliekeerring 25 | ||||
| 026C10 | 213636-8 | Oliekeerring 25 | € 4.07 | |
| Hülse | ||||
| 027 | 331890-3 | Hülse | € 2.78 | |
| Kogellager 6806llu | ||||
| 028 | 211294-4 | Kogellager 6806llu | € 8.43 | |
| Nicht mehr lieferbar | ||||
| 029 | 210028-2 | Nicht mehr lieferbar | ||
| Boor/beitelhouder | ||||
| 030 | 142972-4 | Boor/beitelhouder | € 21.66 | |
| Keerring 9 | ||||
| 030C10 | 213344-1 | Keerring 9 | € 4.07 | |
| Stalen kogel 3 | ||||
| 031 | 216019-1 | Stalen kogel 3 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 032 | 332139-4 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 033 | 227360-7 | Nicht mehr lieferbar | ||
| Drukveer 31mm | ||||
| 034 | 234148-8 | Drukveer 31mm | € 1.21 | |
| Sluitring 30 | ||||
| 035 | 267153-0 | Sluitring 30 | € 0.99 | |
| Borgring spiro30 | ||||
| 036 | 257932-4 | Borgring spiro30 | € 3.21 | |
| Sluitring 30 | ||||
| 037 | 267153-0 | Sluitring 30 | € 0.99 | |
| Bus 9b | ||||
| 038 | 325783-4 | Bus 9b | € 1.00 | |
| Slagstuk "a" | ||||
| 039 | 325789-2 | Slagstuk "a" | € 1.21 | |
| Ring 10 | ||||
| 040 | 325792-3 | Ring 10 | € 1.21 | |
| Drukveer 20 | ||||
| 041 | 234149-6 | Drukveer 20 | € 1.00 | |
| O-ring huis "b" | ||||
| 042 | 325793-1 | O-ring huis "b" | € 2.78 | |
| O-ring 9 | ||||
| 043 | 213073-6 | O-ring 9 | € 0.99 | |
| Veerring 28 | ||||
| 044 | 233979-2 | Veerring 28 | € 0.99 | |
| Slaghamer | ||||
| 045 | 325784-2 | Slaghamer | € 2.78 | |
| O-ring 17.5 | ||||
| 046 | 213258-4 | O-ring 17.5 | € 2.07 | |
| Zuiger-cilinder | ||||
| 047 | 310345-1 | Zuiger-cilinder | € 8.43 | |
| Geleidingsplaat | ||||
| 048 | 346036-8 | Geleidingsplaat | € 0.99 | |
| Zuigerpen Hr2440/50 A | ||||
| 049 | 324215-8 | Zuigerpen Hr2440/50 A | € 2.07 | |
| Drukveer 14 | ||||
| 050 | 234098-7 | Drukveer 14 | € 0.99 | |
| Sluitring 14mm | ||||
| 051 | 267447-3 | Sluitring 14mm | € 0.99 | |
| Stopring Ext-u6 | ||||
| 052 | 257336-0 | Stopring Ext-u6 | € 0.99 | |
| Sluitring 7 | ||||
| 053 | 253186-1 | Sluitring 7 | € 0.99 | |
| Tandwiel 10 | ||||
| 054 | 227359-2 | Tandwiel 10 | € 13.71 | |
| Koppelingsplaat | ||||
| 055 | 332125-5 | Koppelingsplaat | € 5.21 | |
| Getriebewelle | ||||
| 057 | 326448-1 | Getriebewelle | € 5.21 | |
| Schommellager 10 | ||||
| 058 | 219023-9 | Schommellager 10 | € 23.69 | |
| Ring 8 | ||||
| 059 | 257321-3 | Ring 8 | € 0.99 | |
| Inbusbout 4x16 | ||||
| 060 | 266437-3 | Inbusbout 4x16 | € 0.99 | |
| Lagerhuis | ||||
| 061 | 310344-3 | Lagerhuis | € 2.78 | |
| Kogellager 608Zz A | ||||
| 062 | 210046-0 | Kogellager 608Zz A | € 0.99 | |
| Lagerborging | ||||
| 063 | 285735-6 | Lagerborging | € 0.99 | |
| Tandwiel 26 | ||||
| 064 | 227719-8 | Tandwiel 26 | € 3.64 | |
| O-ring 68 | ||||
| 065 | 213728-3 | O-ring 68 | € 1.00 | |
| Inbusbout 4x12 | ||||
| 066 | 265353-6 | Inbusbout 4x12 | € 0.99 | |
| Klemmplatte | ||||
| 067 | 346222-1 | Klemmplatte | € 0.99 | |
| Binnenhuis | ||||
| 068 | 141573-5 | Binnenhuis | € 14.21 | |
| Gewichthouder | ||||
| 069 | 346180-1 | Gewichthouder | € 0.99 | |
| Pin 6 | ||||
| 070 | 256246-8 | Pin 6 | € 0.99 | |
| Balansgewicht | ||||
| 071 | 161655-7 | Balansgewicht | € 4.57 | |
| Keerring 12mm | ||||
| 072 | 213678-2 | Keerring 12mm | € 5.21 | |
| O-ring 26 | ||||
| 073 | 213407-3 | O-ring 26 | € 1.21 | |
| Bus 9 | ||||
| 074 | 262569-4 | Bus 9 | € 0.99 | |
| Kogellager 629llb | ||||
| 075 | 210042-8 | Kogellager 629llb | € 2.43 | |
| Sluitring 9 | ||||
| 076 | 253733-8 | Sluitring 9 | € 0.99 | |
| Waaier 65 | ||||
| 077 | 240182-8 | Waaier 65 | € 5.85 | |
| Opvulplaat | ||||
| 078 | 457711-2 | Opvulplaat | € 1.21 | |
| Waaierhuis | ||||
| 079 | 457710-4 | Waaierhuis | € 2.78 | |
| Filter | ||||
| 080 | 457713-8 | Filter | € 1.43 | |
| Bus 10 | ||||
| 081 | 262184-4 | Bus 10 | € 0.99 | |
| Waaier 65 | ||||
| 082 | 240121-8 | Waaier 65 | € 0.99 | |
| Isolatiering | ||||
| 083 | 681652-2 | Isolatiering | € 0.99 | |
| Kogellager 627ddw | ||||
| 084 | 210045-2 | Kogellager 627ddw | € 3.21 | |
| Anker Hr2650/51 | ||||
| 085 | 515424-2 | Anker Hr2650/51 | € 28.80 | |
| Nicht mehr lieferbar | ||||
| 086 | 267804-5 | Nicht mehr lieferbar | ||
| Wisselplaat B | ||||
| 087 | 347230-5 | Wisselplaat B | € 1.71 | |
| Drukveer 4 | ||||
| 088 | 233360-7 | Drukveer 4 | € 0.99 | |
| Drukveer 5 | ||||
| 089 | 234343-0 | Drukveer 5 | € 0.99 | |
| Wisselplaat A | ||||
| 090 | 347229-0 | Wisselplaat A | € 2.43 | |
| Blokkeerplaat | ||||
| 091 | 347228-2 | Blokkeerplaat | € 1.21 | |
| Tapschroef 4x30mm | ||||
| 092 | 266361-0 | Tapschroef 4x30mm | € 0.99 | |
| Zwischenplatte | ||||
| 093 | 451527-7 | Zwischenplatte | € 1.00 | |
| Feld | ||||
| 094 | 621874-2 | Feld | € 17.87 | |
| Nicht mehr lieferbar | ||||
| 095 | 819390-8 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 096 | 855F87-1 | Nicht mehr lieferbar | ||
| Koolborstel set Cb-325 | ||||
| 097 | 194074-2 | Koolborstel set Cb-325 | € 2.07 | |
| Nicht mehr lieferbar | ||||
| 098 | 266334-3 | Nicht mehr lieferbar | ||
| Motorgehäuse | ||||
| 099 | 451536-6 | Motorgehäuse | € 9.50 | |
| Met.Schroef Ck 3X12Mm Hr2300 | ||||
| 100 | 266556-5 | Met.Schroef Ck 3X12Mm Hr2300 | € 0.99 | |
| Kohlekasten Zsb | ||||
| 101 | 632K38-9 | Kohlekasten Zsb | € 6.57 | |
| Nicht mehr lieferbar | ||||
| 102 | 855F89-7 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 103 | 819389-3 | Nicht mehr lieferbar | ||
| Tapschroef 4x18 | ||||
| 104 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
| Schakelaar Tg853Tb Hr2650/51 A | ||||
| 105 | 651090-2 | Schakelaar Tg853Tb Hr2650/51 A | € 17.87 | |
| Kabeltule 10 | ||||
| 106 | 682566-8 | Kabeltule 10 | € 1.21 | |
| Tapschroef 4X14 Ga7020 A | ||||
| 107 | 266385-6 | Tapschroef 4X14 Ga7020 A | € 0.99 | |
| Handgreepdeksel | ||||
| 108 | 451528-5 | Handgreepdeksel | € 4.07 | |
| Trekontlaster | ||||
| 109 | 687682-1 | Trekontlaster | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 110 | 665890-4 | Nicht mehr lieferbar | ||
| Afzuigset | ||||
| 112 | 127185-8 | Afzuigset | € 107.10 | |
| Passscheibe | ||||
| 113 | 424722-2 | Passscheibe | € 1.00 | |
| Bushing | ||||
| 114 | 455736-0 | Bushing | € 2.07 | |
| Doorvoermanchet | ||||
| 115 | 424474-5 | Doorvoermanchet | € 0.89 | |
| Inbusbout M6x40mm | ||||
| 116 | 251568-1 | Inbusbout M6x40mm | € 0.99 | |
| Opvanghouder A | ||||
| 117 | 457730-8 | Opvanghouder A | € 2.07 | |
| Abdeckkappe | ||||
| 118 | 457723-5 | Abdeckkappe | € 1.43 | |
| Drukknop B | ||||
| 120 | 457718-8 | Drukknop B | € 0.99 | |
| Tussenpijp | ||||
| 121 | 326988-9 | Tussenpijp | € 26.05 | |
| Aanslagbasis B | ||||
| 122 | 457728-5 | Aanslagbasis B | € 0.99 | |
| Kartelplaat | ||||
| 123 | 457722-7 | Kartelplaat | € 1.43 | |
| Drukveer 4 | ||||
| 124 | 232386-6 | Drukveer 4 | € 0.99 | |
| Plaat tbv veer | ||||
| 125 | 457721-9 | Plaat tbv veer | € 0.99 | |
| Drukknop A | ||||
| 126 | 457717-0 | Drukknop A | € 0.99 | |
| Zeskant moer M4 | ||||
| 127 | 931102-0 | Zeskant moer M4 | € 0.99 | |
| Aanslagbasis A | ||||
| 128 | 457719-6 | Aanslagbasis A | € 0.99 | |
| Schroef M4x12 | ||||
| 129 | 251314-2 | Schroef M4x12 | € 0.99 | |
| Slang 30mm DX04 A | ||||
| 130 | 245045-3 | Slang 30mm DX04 A | € 6.57 | |
| Blokkeerhandel Hr2650/61 A | ||||
| 131 | 458668-0 | Blokkeerhandel Hr2650/61 A | € 2.07 | |
| Drukveer 7 | ||||
| 132 | 231316-4 | Drukveer 7 | € 0.99 | |
| Tapschroef 3x16 | ||||
| 133 | 266130-9 | Tapschroef 3x16 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 134 | 183K50-7 | Nicht mehr lieferbar | ||
| Pasbus | ||||
| 135 | 457712-0 | Pasbus | € 0.99 | |
| Slang 30C HR2650/51T P | ||||
| 136 | 245042-9 | Slang 30C HR2650/51T P | € 7.43 | |
| Pen 3 | ||||
| 137 | 256158-5 | Pen 3 | € 0.99 | |
| Ontgrendelhandel | ||||
| 138 | 457720-1 | Ontgrendelhandel | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 139 | 183K50-7 | Nicht mehr lieferbar | ||
| Binnenbuis | ||||
| 140 | 457724-3 | Binnenbuis | € 1.00 | |
| Sponsrubber B | ||||
| 141 | 457725-1 | Sponsrubber B | € 0.99 | |
| Stofbox assy HR2653 | ||||
| 142 | 199586-0 | Stofbox assy HR2653 | € 46.21 | |
| HEPA-filter voor diverse stofboxen | ||||
| 143 | 199557-7 | HEPA-filter voor diverse stofboxen | € 17.14 | |
| Stopper HR2650 | ||||
| 145 | 458687-6 | Stopper HR2650 | € 0.99 | |
| Demper HR2650 | ||||
| 146 | 422315-9 | Demper HR2650 | € 0.99 | |
| Filterraam HR2653 | ||||
| 147 | 457727-7 | Filterraam HR2653 | € 1.71 | |
| Nicht mehr lieferbar | ||||
| 148 | 453148-1 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 149 | 327221-2 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 150 | 253431-4 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 151 | 140G88-1 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 151C10 | 256533-5 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 151C20 | 423426-3 | Nicht mehr lieferbar | ||
| Filterbasis HR2653 | ||||
| 151C30 | 457726-9 | Filterbasis HR2653 | € 2.78 | |
| Nicht mehr lieferbar | ||||
| 152 | 310918-0 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 153 | 310919-8 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 154 | 232482-0 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 155 | 253431-4 | Nicht mehr lieferbar | ||
| Borgring S-8 | ||||
| 156 | 961004-6 | Borgring S-8 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 157 | 226856-5 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 158 | 226857-3 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 159 | 226855-7 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 160 | 140F90-8 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 161 | 253430-6 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 162 | 140H88-7 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 162C10 | 422431-7 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 163 | 922129-1 | Nicht mehr lieferbar | ||
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
