Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HR2631F'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Makita HR2631F

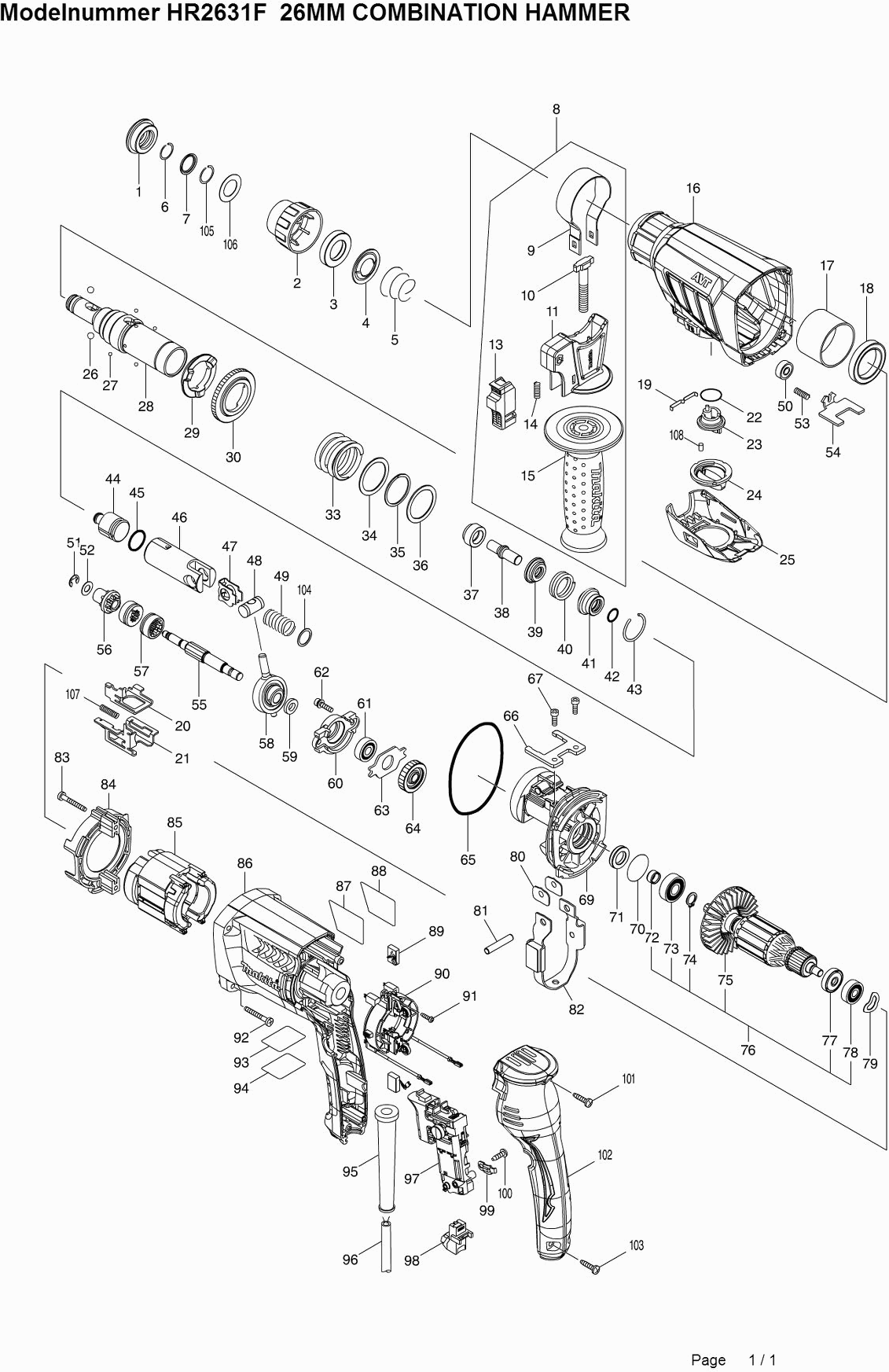

Teilezeichnung 1

Teileliste der Makita HR2631F

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Rubber stofkap 35
001 286288-8 0.83 0.99

Beitelblokkeerkap
002 455393-4 0.83 0.99

Blokkeerring 21
003 325813-1 1.14 1.36

Geleidering
004 346177-0 0.83 0.99

Drukveer 21-29
005 233916-6 0.83 0.99

Veerring 14
006 233989-9 0.83 0.99

Revet 16mm
007 346834-0 0.83 0.99

Handgreep compleet
008 122878-2 11.50 13.68

Nicht mehr lieferbar
009 346181-9

Nicht mehr lieferbar
010 266349-0

Nicht mehr lieferbar
011 451539-0

Blokkeerknop
013 141765-6 0.94 1.12

Drukveer 4
014 233360-7 0.83 0.99

Nicht mehr lieferbar
015 154935-8

Getriebegehaeuse
016 142970-8 8.80 10.47

Oliekeerring 25
016A 213636-8 3.77 4.49

Hülse
017 331890-3 2.58 3.07

Kogellager 6806llu
018 211294-4 7.81 9.29

Blattfeder
019 232286-0 0.83 0.99

Wisselplaat B
020 346833-2 1.12 1.33

Wisselplaat A
021 346832-4 1.32 1.57

O-ring 17
022 213278-8 0.83 0.99

Verstelknop
023 455392-6 1.92 2.28

Beitelblokkeerkap
024 455394-2 0.83 0.99

Verstelknopkap
025 455391-8 1.67 1.99

Stalen kogel 7.0
026 216022-2 0.83 0.99

Stalen kogel 3
027 216019-1 0.83 0.99

Boor/beitelhouder
028 142972-4 20.08 23.90

Keerring 9
028A 213344-1 3.77 4.49

Nicht mehr lieferbar
029 332139-4

Nicht mehr lieferbar
030 227360-7

Drukveer 31mm
033 234148-8 1.12 1.33

Sluitring 30
034 267153-0 0.83 0.99

Borgring spiro30
035 257932-4 2.98 3.55

Sluitring 30
036 267153-0 0.83 0.99

Bus 9b
037 325783-4 0.94 1.12

Slagstuk "a"
038 325789-2 1.12 1.33

Ring 10
039 325792-3 1.12 1.33

Drukveer 20
040 234149-6 0.94 1.12

O-ring huis "b"
041 325793-1 2.58 3.07

O-ring 9
042 213073-6 0.83 0.99

Veerring 28
043 233979-2 0.83 0.99

Slaghamer
044 325784-2 2.58 3.07

O-ring 17.5
045 213258-4 1.92 2.28

Zuiger-cilinder
046 310345-1 7.81 9.29

Geleidingsplaat
047 346036-8 0.83 0.99

Zuigerpen Hr2440/50 A
048 324215-8 1.92 2.28

Drukveer 14
049 234098-7 0.83 0.99

Kogellager 606Zz A
050 210137-7 0.94 1.12

Stopring Ext-u6
051 257336-0 0.83 0.99

Sluitring 7
052 253186-1 0.83 0.99

Drukveer 4
053 233360-7 0.83 0.99

Blokkeerplaat
054 346831-6 0.83 0.99

Getriebewelle
055 326448-1 4.82 5.74

Tandwiel 10
056 227359-2 11.64 13.85

Koppelingsplaat
057 332125-5 4.82 5.74

Schommellager 10
058 219023-9 21.96 26.13

Ring 8
059 257321-3 0.83 0.99

Lagerhuis
060 310344-3 2.58 3.07

Kogellager 608Zz A
061 210046-0 0.83 0.99

Inbusbout 4x16
062 266437-3 0.83 0.99

Lagerborging
063 285735-6 0.83 0.99

Tandwiel 26
064 227719-8 3.37 4.01

O-ring 68
065 213728-3 0.94 1.12

Klemmplatte
066 346222-1 0.83 0.99

Inbusbout 4x12
067 265353-6 0.83 0.99

Binnenhuis
069 141573-5 13.16 15.66

Dempingsvilt
069A 443153-6 0.83 0.99

O-ring 26
070 213407-3 1.12 1.33

Keerring 12mm
071 213678-2 4.82 5.74

Bus 9
072 262569-4 0.83 0.99

Kogellager 6000llb
073 211061-7 6.88 8.19

Borgring S-10
074 961006-2 0.83 0.99

Waaier 65
075 240121-8 0.83 0.99

Anker 240v
076 515359-7 29.23 34.78

Isolatiering
077 681652-2 0.83 0.99

Kogellager 627ddw
078 210045-2 2.98 3.55

Borgring 15 Hr2230 A
079 I55213 0.83 0.99

Gewichthouder
080 346180-1 0.83 0.99

Pin 6
081 256246-8 0.83 0.99

Balansgewicht
082 165593-5 5.05 6.01

Tapschroef 4x30mm
083 266361-0 0.83 0.99

Zwischenplatte
084 451527-7 0.94 1.12

Veld Hr2600
085 626634-7 16.56 19.71

Motorgehäuse
086 451536-6 9.22 10.97

Naamplaat Hr2631
087 850L56-3 2.58 3.07

Nicht mehr lieferbar
088 819390-8

Koolborstel set Cb-325
089 194074-2 1.92 2.28

Kohlekasten Zsb
090 638655-7 6.88 8.19

Met.Schroef Ck 3X12Mm Hr2300
091 266556-5 0.83 0.99

Tapschroef 4x30mm
092 266361-0 0.83 0.99

Label Serienr Hr2631
093 850L61-0 2.58 3.07

Nicht mehr lieferbar
094 819389-3

Kabeltule 10
095 682566-8 1.12 1.33

Netsnoer 2x1.50 4.0mtr
096 695123-3 20.08 23.90

Schakelaar Tg853Tb Hr2650/51 A
097 651090-2 16.56 19.71

Licht circuit
098 631937-6 6.11 7.27

Trekontlaster
099 687682-1 0.83 0.99

Tapschroef 4X14 Ga7020 A
100 266385-6 0.83 0.99

Tapschroef 4x18
101 266326-2 0.83 0.99

Handgreepdeksel
102 451528-5 3.95 4.70

Tapschroef 4x18
103 266326-2 0.83 0.99

Sluitring 14mm
104 267447-3 0.83 0.99

Borgveer 15
105 233992-0 0.83 0.99

Sluitring 17
106 267114-0 0.83 0.99

Drukveer 5
107 234343-0 0.83 0.99

Rubber pen 6
108 263005-3 0.83 0.99
