Makita HR1841F Zeichnungen und Teile
Genaue Typennummer:
HR1841F
HR1841F

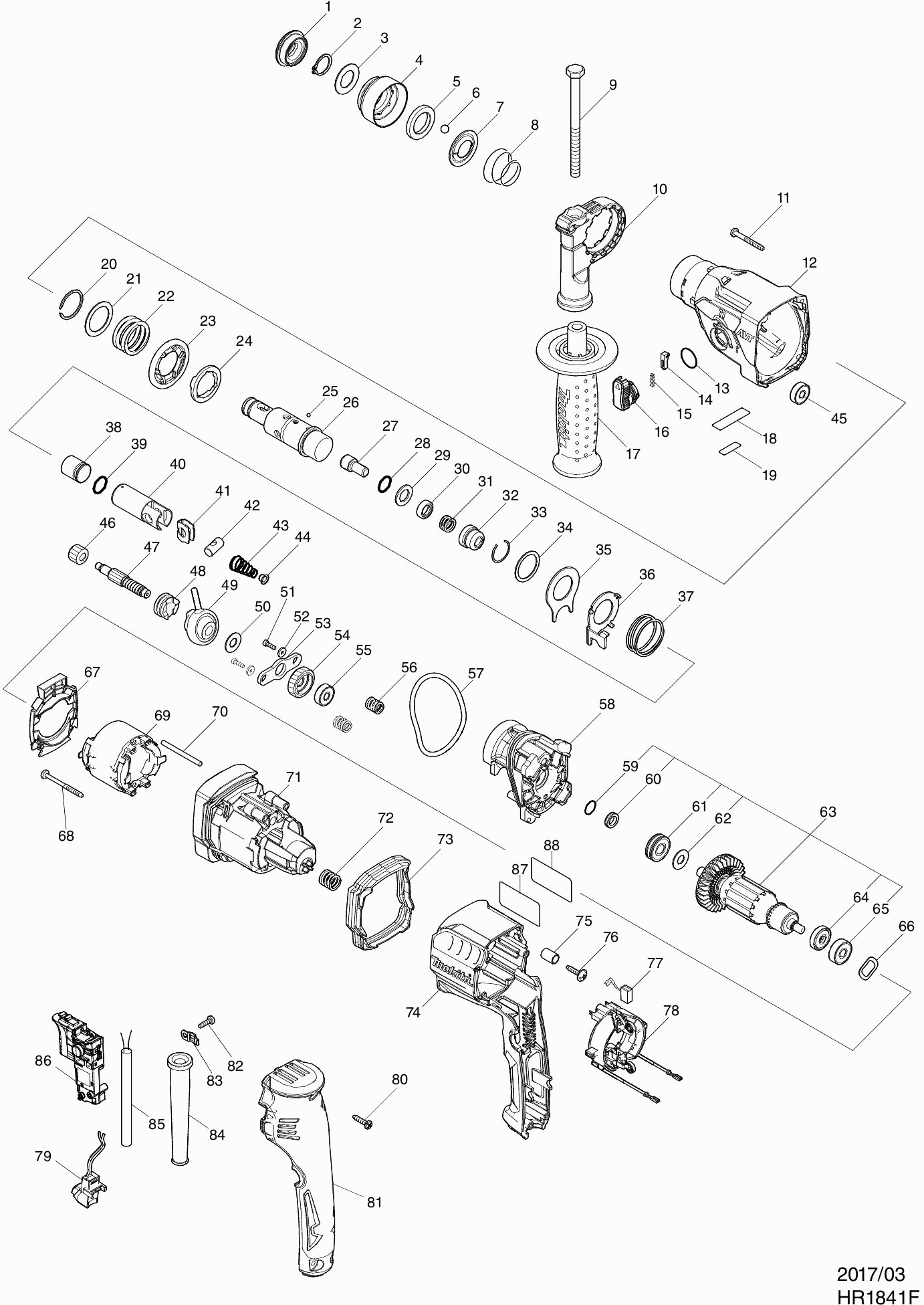

Zeichnungen der MAKITA HR1841F
Teileliste der MAKITA HR1841F
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Rubber stofkap 34 | ||||
| 001 | 286037-3 | Rubber stofkap 34 | € 0.99 | |
| Borgring S-17 | ||||
| 002 | 961057-5 | Borgring S-17 | € 0.99 | |
| Sluitring 17mm | ||||
| 003 | 253377-4 | Sluitring 17mm | € 0.99 | |
| Boorhouderkap druk | ||||
| 004 | 457214-6 | Boorhouderkap druk | € 0.99 | |
| Ring 21 | ||||
| 005 | 257416-2 | Ring 21 | € 1.00 | |
| Stalen kogel 7.0 | ||||
| 006 | 216022-2 | Stalen kogel 7.0 | € 0.99 | |
| Geleidering | ||||
| 007 | 346177-0 | Geleidering | € 0.99 | |
| Conische drukveer 21-29 | ||||
| 008 | 232347-6 | Conische drukveer 21-29 | € 0.99 | |
| Moerbout M8x110mm | ||||
| 009 | 265495-6 | Moerbout M8x110mm | € 0.99 | |
| Afstandhouder 18 Hr1841F | ||||
| 010 | 122810-6 | Afstandhouder 18 Hr1841F | € 5.21 | |
| Handgreepbasis Hr1841F | ||||
| 010 | 194581-5 | Handgreepbasis Hr1841F | € 12.91 | |
| Afstandhouder 18 Hr1841F | ||||
| 010C10 | 122810-6 | Afstandhouder 18 Hr1841F | € 5.21 | |
| Schroef 4x35 | ||||
| 011 | 266351-3 | Schroef 4x35 | € 0.99 | |
| Getriebegehaeuse | ||||
| 012 | 144271-0 | Getriebegehaeuse | € 16.04 | |
| Kogellager 6805llb | ||||
| 012 | 211375-4 | Kogellager 6805llb | € 21.66 | |
| Oliekeerring 25 | ||||
| 012 | 213636-8 | Oliekeerring 25 | € 4.07 | |
| Oliekeerring 25 | ||||
| 012C10 | 213636-8 | Oliekeerring 25 | € 4.07 | |
| Kogellager 6805llb | ||||
| 012C20 | 211375-4 | Kogellager 6805llb | € 21.66 | |
| O-ring 17 | ||||
| 013 | 213278-8 | O-ring 17 | € 0.99 | |
| Blokkeerknop | ||||
| 014 | 161568-2 | Blokkeerknop | € 1.00 | |
| Drukveer 3 | ||||
| 015 | 232344-2 | Drukveer 3 | € 0.99 | |
| Verstelknop | ||||
| 016 | 161569-0 | Verstelknop | € 1.71 | |
| Griff | ||||
| 017 | 158057-6 | Griff | € 9.50 | |
| Moer M8 | ||||
| 017 | 931402-8 | Moer M8 | € 0.99 | |
| Moer M8 | ||||
| 017C10 | 931402-8 | Moer M8 | € 0.99 | |
| Platte | ||||
| 018 | 457356-6 | Platte | € 0.99 | |
| Label, Serienummer Hr1841F | ||||
| 019 | 853K20-7 | Label, Serienummer Hr1841F | € 2.78 | |
| Borgring Wr-25 | ||||
| 020 | 961135-1 | Borgring Wr-25 | € 1.71 | |
| Sluitring 25 | ||||
| 021 | 267304-5 | Sluitring 25 | € 0.99 | |
| Drukveer 25 | ||||
| 022 | 232360-4 | Drukveer 25 | € 0.99 | |
| Tandwiel 44 | ||||
| 023 | 221494-8 | Tandwiel 44 | € 6.57 | |
| Antriebsflansch | ||||
| 024 | 327039-1 | Antriebsflansch | € 2.43 | |
| Stalen kogel 3 | ||||
| 025 | 216019-1 | Stalen kogel 3 | € 0.99 | |
| Boor/beitelhouder | ||||
| 026 | 326886-7 | Boor/beitelhouder | € 13.71 | |
| Schlagbolzen | ||||
| 027 | 326887-5 | Schlagbolzen | € 1.00 | |
| O-ring 11 (3,5mm) | ||||
| 028 | 213117-2 | O-ring 11 (3,5mm) | € 1.43 | |
| Revet 13 | ||||
| 029 | 253380-5 | Revet 13 | € 0.99 | |
| Ring 10 | ||||
| 030 | 326888-3 | Ring 10 | € 1.00 | |
| Drukveer 10a | ||||
| 031 | 232357-3 | Drukveer 10a | € 0.99 | |
| Hülse | ||||
| 032 | 327038-3 | Hülse | € 2.07 | |
| Borgring 22 | ||||
| 033 | 233942-5 | Borgring 22 | € 0.99 | |
| Platte ring 24 | ||||
| 034 | 267175-0 | Platte ring 24 | € 0.99 | |
| Adapterplatte | ||||
| 035 | 345681-6 | Adapterplatte | € 0.99 | |
| Wisselplaat | ||||
| 036 | 347128-6 | Wisselplaat | € 0.99 | |
| Drukveer 32 | ||||
| 037 | 233458-0 | Drukveer 32 | € 0.99 | |
| Slaghamer | ||||
| 038 | 326889-1 | Slaghamer | € 2.07 | |
| O-ring 10 | ||||
| 039 | 213832-8 | O-ring 10 | € 0.99 | |
| Zuiger-cilinder | ||||
| 040 | 326890-6 | Zuiger-cilinder | € 5.21 | |
| Geleidingsplaat | ||||
| 041 | 347127-8 | Geleidingsplaat | € 0.99 | |
| Zuigerverbinding | ||||
| 042 | 324612-8 | Zuigerverbinding | € 1.00 | |
| Conische drukveer 6-13 | ||||
| 043 | 232361-2 | Conische drukveer 6-13 | € 0.99 | |
| Federfuhrung | ||||
| 044 | 347130-9 | Federfuhrung | € 0.99 | |
| Kogellager 626llb | ||||
| 045 | 211016-2 | Kogellager 626llb | € 5.85 | |
| Tandwiel 19 | ||||
| 046 | 221495-6 | Tandwiel 19 | € 2.43 | |
| Getriebewelle | ||||
| 047 | 326892-2 | Getriebewelle | € 3.21 | |
| Koppelingsplaat | ||||
| 048 | 326891-4 | Koppelingsplaat | € 3.21 | |
| Schommellager 9 | ||||
| 049 | 219029-7 | Schommellager 9 | € 13.71 | |
| Sluitring 9 | ||||
| 050 | 253733-8 | Sluitring 9 | € 0.99 | |
| Inbusbout M3x12mm | ||||
| 051 | 251510-2 | Inbusbout M3x12mm | € 0.99 | |
| Revet 3 | ||||
| 052 | 253381-3 | Revet 3 | € 0.99 | |
| Plaat tbv veer | ||||
| 053 | 347129-4 | Plaat tbv veer | € 0.99 | |
| Tandwiel 23 | ||||
| 054 | 221496-4 | Tandwiel 23 | € 3.64 | |
| Kogellager 626llb | ||||
| 055 | 211016-2 | Kogellager 626llb | € 5.85 | |
| Drukveer 7 | ||||
| 056 | 232359-9 | Drukveer 7 | € 0.99 | |
| O-ring 60 | ||||
| 057 | 213833-6 | O-ring 60 | € 0.99 | |
| Binnenhuis compleet | ||||
| 058 | 144270-2 | Binnenhuis compleet | € 14.21 | |
| O-ring 12 | ||||
| 059 | 213118-0 | O-ring 12 | € 0.99 | |
| Ring 9 | ||||
| 060 | 326893-0 | Ring 9 | € 0.99 | |
| Kogellager 609llu | ||||
| 061 | 210060-6 | Kogellager 609llu | € 4.57 | |
| Sluitring 9 | ||||
| 062 | 267231-6 | Sluitring 9 | € 0.99 | |
| Anker 240V Hr1840 | ||||
| 063 | 513989-8 | Anker 240V Hr1840 | € 28.80 | |
| Isolatiering Hr1841F | ||||
| 064 | 681670-0 | Isolatiering Hr1841F | € 0.99 | |
| Kogellager 627ddw | ||||
| 065 | 210045-2 | Kogellager 627ddw | € 3.21 | |
| Borgring 15 Hr2230 A | ||||
| 066 | I55213 | Borgring 15 Hr2230 A | € 0.99 | |
| Tussenplaat Hr1841F | ||||
| 067 | 457350-8 | Tussenplaat Hr1841F | € 0.99 | |
| Tapschroef 4x45 | ||||
| 068 | 266069-6 | Tapschroef 4x45 | € 0.99 | |
| Feld | ||||
| 069 | 633994-0 | Feld | € 9.50 | |
| Stang 4 | ||||
| 070 | 256347-2 | Stang 4 | € 0.99 | |
| Motorgehäuse | ||||
| 071 | 457352-4 | Motorgehäuse | € 5.85 | |
| Drukveer 10b | ||||
| 072 | 232358-1 | Drukveer 10b | € 0.99 | |
| Bufferring Hr1841F | ||||
| 073 | 424951-7 | Bufferring Hr1841F | € 1.71 | |
| Griff | ||||
| 074 | 457355-8 | Griff | € 7.43 | |
| Bus 8 | ||||
| 075 | 257417-0 | Bus 8 | € 0.99 | |
| Tapschroef 4X18 Hr1841F | ||||
| 076 | 251530-6 | Tapschroef 4X18 Hr1841F | € 0.99 | |
| Koolborstelset Cb-459 | ||||
| 077 | 194722-3 | Koolborstelset Cb-459 | € 7.37 | |
| Kohlekasten Zsb | ||||
| 078 | 632K41-0 | Kohlekasten Zsb | € 7.43 | |
| Licht circuit | ||||
| 079 | 631937-6 | Licht circuit | € 6.57 | |
| Tapschroef 4x18 | ||||
| 080 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
| Handgreepdeksel | ||||
| 081 | 457354-0 | Handgreepdeksel | € 6.57 | |
| Tapschroef 4X14 Ga7020 A | ||||
| 082 | 266385-6 | Tapschroef 4X14 Ga7020 A | € 0.99 | |
| Trekontlaster | ||||
| 083 | 687682-1 | Trekontlaster | € 0.99 | |
| Kabeltule 10 | ||||
| 084 | 682566-8 | Kabeltule 10 | € 1.21 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 085 | 695123-3 | Netsnoer 2x1.50 4.0mtr | € 21.66 | |
| Schalter | ||||
| 086 | 651086-3 | Schalter | € 13.71 | |
| Naamplaat Hr1841F | ||||
| 087 | 853K16-8 | Naamplaat Hr1841F | € 2.78 | |
| Beschermlabel Hr1841F | ||||
| 088 | 813E00-9 | Beschermlabel Hr1841F | € 0.99 | |
