Makita HM1100C Zeichnungen und Teile
Genaue Typennummer:
HM1100C
HM1100C

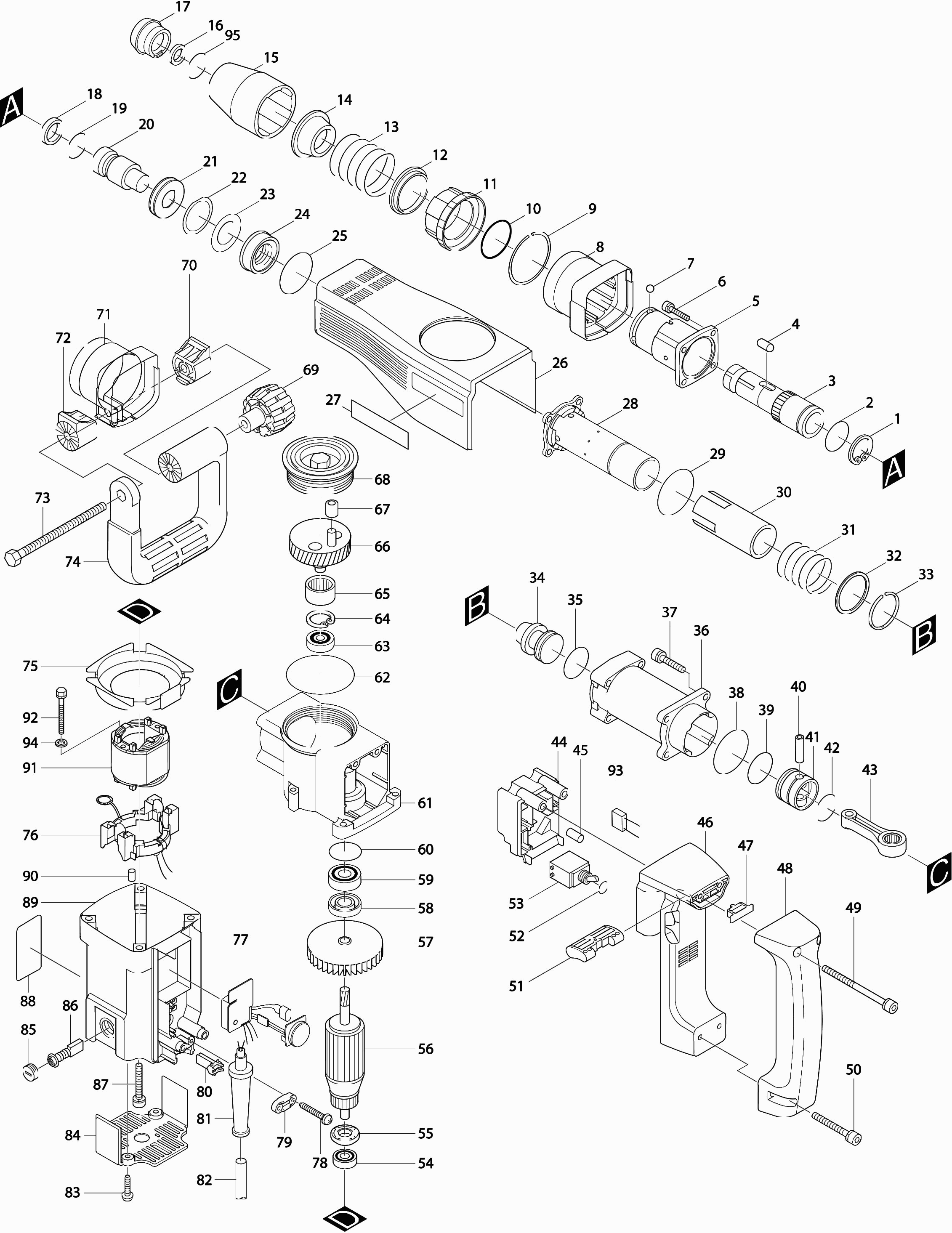

Zeichnungen der MAKITA HM1100C
Teileliste der MAKITA HM1100C
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Borgring R-36 | ||||
| 001 | 962154-0 | Borgring R-36 | € 0.99 | |
| O-ring 33 | ||||
| 002 | 213479-8 | O-ring 33 | € 0.99 | |
| Beitelhouder | ||||
| 003 | 322982-9 | Beitelhouder | € 102.10 | |
| Roller 8 | ||||
| 004 | 322908-1 | Roller 8 | € 4.57 | |
| Houder Voor Beitelhoud Hm110 * | ||||
| 005 | 322882-3 | Houder Voor Beitelhoud Hm110 * | € 108.65 | |
| Zeskant bout 6x30 | ||||
| 006 | 922351-0 | Zeskant bout 6x30 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 007 | 216011-7 | Nicht mehr lieferbar | ||
| Steun Voor Zijhandgr Hm1100C | ||||
| 008 | 416086-8 | Steun Voor Zijhandgr Hm1100C | € 5.85 | |
| Borgring 52 | ||||
| 009 | 231972-0 | Borgring 52 | € 0.99 | |
| O-ring 44 | ||||
| 010 | 213554-0 | O-ring 44 | € 1.43 | |
| Verwisselring | ||||
| 011 | 416087-6 | Verwisselring | € 4.07 | |
| Kogelgeleider Hm1100C | ||||
| 012 | 331489-4 | Kogelgeleider Hm1100C | € 8.43 | |
| Drukveer 44 Hm1100C | ||||
| 013 | 233167-1 | Drukveer 44 Hm1100C | € 1.21 | |
| Nicht mehr lieferbar | ||||
| 014 | 331504-4 | Nicht mehr lieferbar | ||
| Beitelhouder Bescherm Hm1100C | ||||
| 015 | 416085-0 | Beitelhouder Bescherm Hm1100C | € 5.21 | |
| X-ring 18 | ||||
| 016* | 213270-4 | X-ring 18 | € 3.21 | |
| Beitelhouderkap | ||||
| 017* | 286246-4 | Beitelhouderkap | € 2.43 | |
| X-ring 19 | ||||
| 018* | 213269-9 | X-ring 19 | € 3.64 | |
| O-ring 19 | ||||
| 019* | 213311-6 | O-ring 19 | € 2.07 | |
| Slagstuk | ||||
| 020 | 323845-2 | Slagstuk | € 10.78 | |
| Slagstukgeleider | ||||
| 021 | 331487-8 | Slagstukgeleider | € 8.43 | |
| Ring 36 | ||||
| 022 | 421570-0 | Ring 36 | € 0.99 | |
| O-ring 25 | ||||
| 023 | 213391-2 | O-ring 25 | € 5.85 | |
| Bussteun Hm1100C | ||||
| 024 | 331488-6 | Bussteun Hm1100C | € 8.43 | |
| O-ring 44 | ||||
| 025 | 213554-0 | O-ring 44 | € 1.43 | |
| Huisdeksel Hm1100C * | ||||
| 026 | 415698-4 | Huisdeksel Hm1100C * | € 16.04 | |
| Zylinder | ||||
| 028 | 322757-6 | Zylinder | € 142.68 | |
| O-ring 50 | ||||
| 029 | 213614-8 | O-ring 50 | € 0.99 | |
| Drukveer 39 | ||||
| 031 | 233190-6 | Drukveer 39 | € 1.21 | |
| Platte ring 39 | ||||
| 032 | 267156-4 | Platte ring 39 | € 0.99 | |
| Borgring 36 | ||||
| 033 | 231971-2 | Borgring 36 | € 0.99 | |
| Zwevende Zuiger Hm1100C | ||||
| 034 | 322907-3 | Zwevende Zuiger Hm1100C | € 13.71 | |
| O-ring 27 | ||||
| 035* | 213429-3 | O-ring 27 | € 1.00 | |
| Slaghuis Hm1100C * | ||||
| 036 | 316672-4 | Slaghuis Hm1100C * | € 31.55 | |
| Zeskant bout 6x25 | ||||
| 037 | 922341-3 | Zeskant bout 6x25 | € 0.99 | |
| O-ring 48 | ||||
| 038 | 213606-7 | O-ring 48 | € 1.71 | |
| O-ring 27 | ||||
| 039* | 213429-3 | O-ring 27 | € 1.00 | |
| Pen 8 | ||||
| 040 | 256165-8 | Pen 8 | € 1.00 | |
| Kolben | ||||
| 041 | 415773-6 | Kolben | € 4.57 | |
| O-ring 28 | ||||
| 042* | 213415-4 | O-ring 28 | € 0.99 | |
| Stange | ||||
| 043 | 415689-5 | Stange | € 13.71 | |
| Schakelaar Doos Hm1100C * | ||||
| 044 | 415699-2 | Schakelaar Doos Hm1100C * | € 5.21 | |
| Rubber pen 4 | ||||
| 045 | 263002-9 | Rubber pen 4 | € 0.99 | |
| Controledeksel | ||||
| 046 | 417447-5 | Controledeksel | € 13.71 | |
| Stopper Hm1100C | ||||
| 047 | 415692-6 | Stopper Hm1100C | € 1.43 | |
| Griff | ||||
| 048 | 421507-7 | Griff | € 28.80 | |
| Zeskantbout 6X90 * | ||||
| 049 | 266135-9 | Zeskantbout 6X90 * | € 2.07 | |
| Inbusbout M6x50 | ||||
| 050 | 922371-4 | Inbusbout M6x50 | € 0.99 | |
| Schakelaarhandel | ||||
| 051 | 415691-8 | Schakelaarhandel | € 1.71 | |
| O-ring 12 | ||||
| 052 | 213107-5 | O-ring 12 | € 0.99 | |
| Schakelaar Sw-124 | ||||
| 053 | 651481-7 | Schakelaar Sw-124 | € 19.77 | |
| Kogellager 608ddw | ||||
| 054 | 210005-4 | Kogellager 608ddw | € 4.57 | |
| Isolatiering | ||||
| 055 | 681637-8 | Isolatiering | € 8.43 | |
| Anker | ||||
| 056 | 516288-7 | Anker | € 79.85 | |
| Waaier 76 | ||||
| 057 | 241876-8 | Waaier 76 | € 4.07 | |
| Keerring 14 | ||||
| 058 | 213160-1 | Keerring 14 | € 3.21 | |
| Nicht mehr lieferbar | ||||
| 059 | 211143-5 | Nicht mehr lieferbar | ||
| Krukashuis | ||||
| 061 | 134875-6 | Krukashuis | € 85.08 | |
| O-ring 67 | ||||
| 062 | 213720-9 | O-ring 67 | € 1.71 | |
| Kogellager 6000ddw | ||||
| 063 | 211088-7 | Kogellager 6000ddw | € 5.21 | |
| Borgring R-26 A | ||||
| 064 | 962105-3 | Borgring R-26 A | € 0.99 | |
| Naaldlager 2116 | ||||
| 065 | 212259-9 | Naaldlager 2116 | € 16.04 | |
| Kurbelwelle | ||||
| 066 | 153249-2 | Kurbelwelle | € 37.04 | |
| Binnenbus 812 | ||||
| 067 | 216116-3 | Binnenbus 812 | € 6.57 | |
| Vuldop | ||||
| 068 | 415690-0 | Vuldop | € 6.57 | |
| Knop M8 | ||||
| 069 | 252640-2 | Knop M8 | € 5.85 | |
| Handgreep basis | ||||
| 070 | 152620-7 | Handgreep basis | € 16.04 | |
| Handgreep basis | ||||
| 071 | 152620-7 | Handgreep basis | € 16.04 | |
| Handgreep basis | ||||
| 072 | 152620-7 | Handgreep basis | € 16.04 | |
| Zeskant bout 8x150 | ||||
| 073 | 265439-6 | Zeskant bout 8x150 | € 2.43 | |
| Nicht mehr lieferbar | ||||
| 074 | 416009-6 | Nicht mehr lieferbar | ||
| Tussenplaat Hm1100C * | ||||
| 075 | 415693-4 | Tussenplaat Hm1100C * | € 2.78 | |
| Halterung | ||||
| 076 | 632678-7 | Halterung | € 4.57 | |
| Klembus tbv statorv. 1,25mm | ||||
| 076A | 654501-6 | Klembus tbv statorv. 1,25mm | € 0.99 | |
| Statorveertje Cb-7 | ||||
| 076B | 654019-7 | Statorveertje Cb-7 | € 0.99 | |
| Weerstand | ||||
| 076C | 646077-7 | Weerstand | € 4.07 | |
| Toerenregelingsunit | ||||
| 077 | 631204-9 | Toerenregelingsunit | € 90.32 | |
| Tapschroef 4x18 | ||||
| 078 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Klemstrip | ||||
| 079 | 687053-2 | Klemstrip | € 0.99 | |
| Bevestigingsstang | ||||
| 080 | 417715-6 | Bevestigingsstang | € 1.43 | |
| Kabeltule 10-90 | ||||
| 081 | 682505-8 | Kabeltule 10-90 | € 1.71 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 082 | 695123-3 | Netsnoer 2x1.50 4.0mtr | € 21.66 | |
| Tapschroef 5x20 | ||||
| 083 | 266021-4 | Tapschroef 5x20 | € 0.99 | |
| Hintere Abdeckung | ||||
| 084 | 415700-3 | Hintere Abdeckung | € 3.64 | |
| Koolborstelhouderdop | ||||
| 085 | 643750-0 | Koolborstelhouderdop | € 0.99 | |
| Koolborstel set Cb-327 | ||||
| 086* | 194285-9 | Koolborstel set Cb-327 | € 9.82 | |
| Zeskant bout 6x40 | ||||
| 087 | 922364-1 | Zeskant bout 6x40 | € 1.00 | |
| Motorhuis Hm1100C * | ||||
| 089 | 152662-1 | Motorhuis Hm1100C * | € 34.30 | |
| Koolborstelhouder 5X11 A | ||||
| 089A | 644501-4 | Koolborstelhouder 5X11 A | € 2.07 | |
| Weerstand | ||||
| 089B | 646077-7 | Weerstand | € 4.07 | |
| Rubber pen 4 | ||||
| 090 | 263014-2 | Rubber pen 4 | € 0.99 | |
| Feld | ||||
| 091 | 634283-6 | Feld | € 23.69 | |
| Zeskantbout M5X60 * | ||||
| 092 | 265345-5 | Zeskantbout M5X60 * | € 1.43 | |
| Condensator 0,1uf | ||||
| 093 | 645105-5 | Condensator 0,1uf | € 2.78 | |
| Handgreep basis | ||||
| 094 | 152620-7 | Handgreep basis | € 16.04 | |
| O-ring 24 | ||||
| 095* | 213385-7 | O-ring 24 | € 2.78 | |
| Bus 39 | ||||
| 097 | 331486-0 | Bus 39 | € 28.80 | |
