Makita EW1050H Zeichnungen und Teile
Genaue Typennummer:
EW1050H
EW1050H

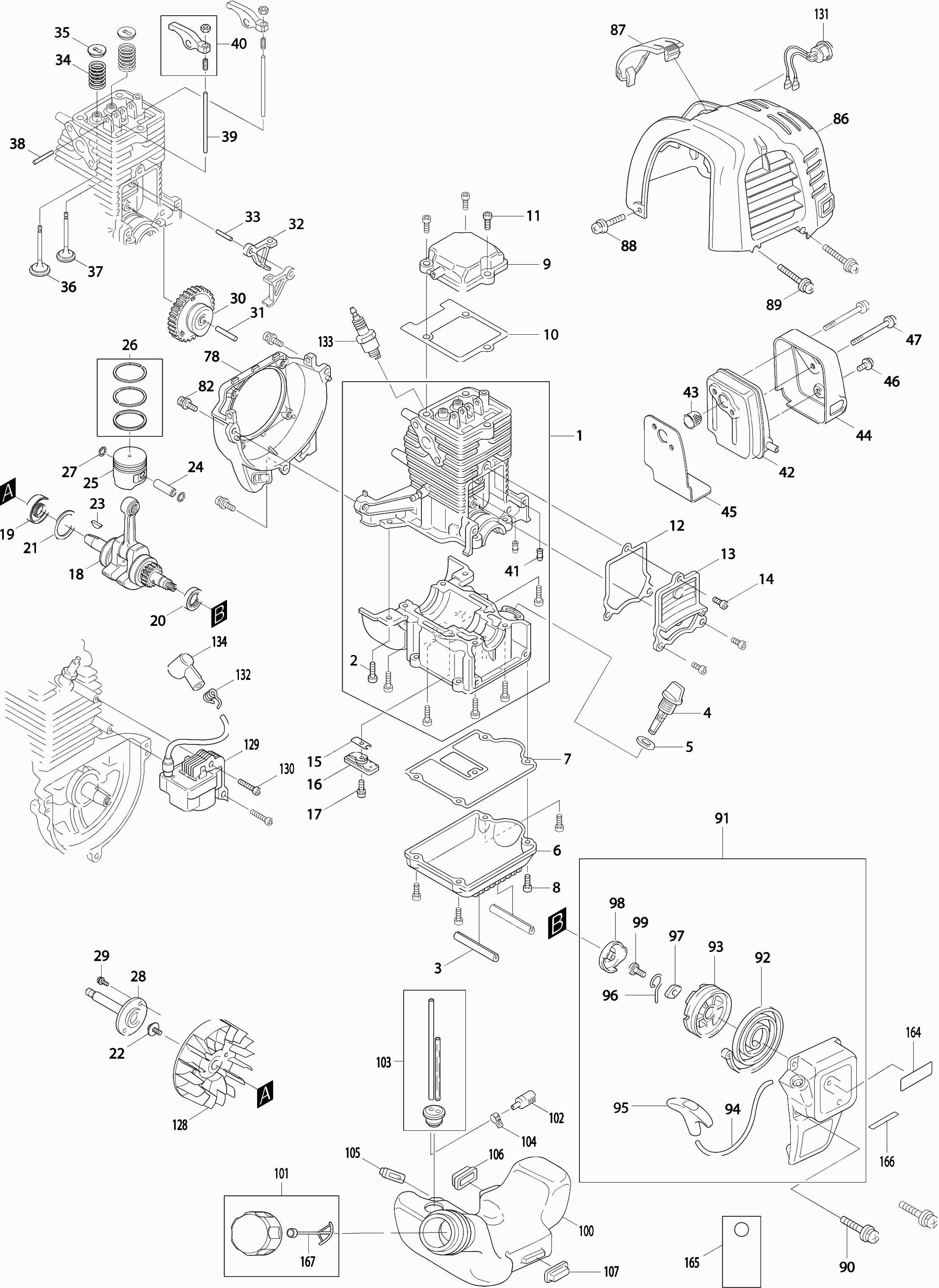

Zeichnungen der MAKITA EW1050H
Teileliste der MAKITA EW1050H
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Cilinderblok compleet | ||||
| 001 | 135562-0 | Cilinderblok compleet | € 74.61 | |
| Nicht mehr lieferbar | ||||
| 002 | 922217-4 | Nicht mehr lieferbar | ||
| Oliebak | ||||
| 003 | 424530-1 | Oliebak | € 1.43 | |
| Oliepeilstok | ||||
| 004 | 450565-6 | Oliepeilstok | € 1.71 | |
| O-Ring Tbv Oliepeilstok A | ||||
| 005 | 424100-6 | O-Ring Tbv Oliepeilstok A | € 0.99 | |
| Carter Ebh253U A | ||||
| 006 | 318442-7 | Carter Ebh253U A | € 4.57 | |
| Carterpakking | ||||
| 007 | 162276-8 | Carterpakking | € 2.07 | |
| Nicht mehr lieferbar | ||||
| 008 | 922217-4 | Nicht mehr lieferbar | ||
| 009 | 140B46-7 | € 5.85 | ||
| 009 | 140B46-7 | € 5.85 | ||
| Kleppendekselpakking | ||||
| 010 | 162275-0 | Kleppendekselpakking | € 1.71 | |
| Inbusbout 5x16 | ||||
| 011 | 922221-3 | Inbusbout 5x16 | € 0.99 | |
| Carterdekselpakking | ||||
| 012 | 162274-2 | Carterdekselpakking | € 1.71 | |
| Gehäusedeckel | ||||
| 013 | 318443-5 | Gehäusedeckel | € 4.07 | |
| Nicht mehr lieferbar | ||||
| 014 | 922217-4 | Nicht mehr lieferbar | ||
| Toevoerklep | ||||
| 015 | 346083-9 | Toevoerklep | € 1.43 | |
| Halteplatte | ||||
| 016 | 318440-1 | Halteplatte | € 1.71 | |
| Inbusbout M4x10 | ||||
| 017 | 922112-8 | Inbusbout M4x10 | € 0.99 | |
| Kurbelwelle | ||||
| 018 | 126299-0 | Kurbelwelle | € 31.55 | |
| Keerring 12 | ||||
| 019 | 213147-3 | Keerring 12 | € 2.07 | |
| Nicht mehr lieferbar | ||||
| 020 | 213769-9 | Nicht mehr lieferbar | ||
| Sluitring 23 | ||||
| 021 | 267400-9 | Sluitring 23 | € 1.43 | |
| Bout M6x16mm/revet EM4250 A | ||||
| 022 | 265577-4 | Bout M6x16mm/revet EM4250 A | € 0.99 | |
| Inlegspie 3 | ||||
| 023 | 254040-2 | Inlegspie 3 | € 2.78 | |
| Kolbenbolzen | ||||
| 024 | 257781-9 | Kolbenbolzen | € 2.78 | |
| Kolben | ||||
| 025 | 318441-9 | Kolben | € 9.50 | |
| Onderdelenset | ||||
| 026 | 196595-0 | Onderdelenset | € 21.66 | |
| Borgring tbv zuigerpen | ||||
| 027 | 233976-8 | Borgring tbv zuigerpen | € 0.99 | |
| Gelenkwelle (a) | ||||
| 028 | 326223-5 | Gelenkwelle (a) | € 8.43 | |
| Zeskant bout 6x16 | ||||
| 029 | 911323-0 | Zeskant bout 6x16 | € 0.99 | |
| Tuimelaartandwiel | ||||
| 030 | 125552-1 | Tuimelaartandwiel | € 23.69 | |
| Pen 5Mm Ebh253U A | ||||
| 031 | 268238-5 | Pen 5Mm Ebh253U A | € 0.99 | |
| Nokken tiller | ||||
| 032 | 313169-4 | Nokken tiller | € 2.78 | |
| Pen 4Mm Ebh253U A | ||||
| 033 | 268239-3 | Pen 4Mm Ebh253U A | € 0.99 | |
| Drukveer 9 | ||||
| 034 | 234108-0 | Drukveer 9 | € 2.43 | |
| Klepborgring | ||||
| 035 | 325668-4 | Klepborgring | € 2.07 | |
| Inlaatklep | ||||
| 036 | 326367-1 | Inlaatklep | € 4.57 | |
| Uitlaatklep | ||||
| 037 | 326366-3 | Uitlaatklep | € 4.07 | |
| Pen 5mm | ||||
| 038 | 256200-2 | Pen 5mm | € 0.99 | |
| Kleppenpen | ||||
| 039 | 256865-0 | Kleppenpen | € 0.99 | |
| Kleppen arm | ||||
| 040 | 125554-7 | Kleppen arm | € 4.57 | |
| Afstandhouder Ebh253U A | ||||
| 041 | 424200-2 | Afstandhouder Ebh253U A | € 0.99 | |
| Uitlaat | ||||
| 042 | 168469-5 | Uitlaat | € 13.71 | |
| Nicht mehr lieferbar | ||||
| 043 | 324980-9 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 044 | 345915-7 | Nicht mehr lieferbar | ||
| Uitlaatpakking | ||||
| 045 | 345916-5 | Uitlaatpakking | € 1.43 | |
| Met.schroef Ph2 M X mm Ck | ||||
| 046 | 265184-3 | Met.schroef Ph2 M X mm Ck | € 0.99 | |
| Inbusbout M5x40mm Ck | ||||
| 047 | 266440-4 | Inbusbout M5x40mm Ck | € 1.00 | |
| Isolator Ebh253U A | ||||
| 048 | 450559-1 | Isolator Ebh253U A | € 2.78 | |
| Isolatorpakking | ||||
| 049 | 413120-5 | Isolatorpakking | € 1.21 | |
| Ansaugkrümmerdichtung | ||||
| 050 | 413121-3 | Ansaugkrümmerdichtung | € 1.21 | |
| Klammer | ||||
| 054 | 450562-2 | Klammer | € 1.21 | |
| Nicht mehr lieferbar | ||||
| 055 | 325934-9 | Nicht mehr lieferbar | ||
| Slangklem | ||||
| 058 | 345918-1 | Slangklem | € 0.99 | |
| Ontluchtingspijp | ||||
| 059 | 422041-0 | Ontluchtingspijp | € 1.71 | |
| Ontluchtingspijp Ebh253U A | ||||
| 060 | 422042-8 | Ontluchtingspijp Ebh253U A | € 1.71 | |
| Nicht mehr lieferbar | ||||
| 061 | 125468-0 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 062 | 451925-5 | Nicht mehr lieferbar | ||
| O-ring 15 | ||||
| 063 | 213540-1 | O-ring 15 | € 0.99 | |
| Overdrukventiel | ||||
| 064 | 424316-3 | Overdrukventiel | € 2.78 | |
| O-ring 14 | ||||
| 065 | 213539-6 | O-ring 14 | € 0.99 | |
| Overdrukklepplaat | ||||
| 066 | 451924-7 | Overdrukklepplaat | € 0.99 | |
| Overdrukklep | ||||
| 067 | 424315-5 | Overdrukklep | € 0.99 | |
| Scheidingspakking | ||||
| 068 | 168577-2 | Scheidingspakking | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 069 | 168576-4 | Nicht mehr lieferbar | ||
| Met.schroef Ph M5x14mm Ck | ||||
| 070 | 266809-2 | Met.schroef Ph M5x14mm Ck | € 0.99 | |
| Filterabdeckung | ||||
| 071 | 450561-4 | Filterabdeckung | € 5.85 | |
| Filter Element | ||||
| 072 | 443141-3 | Filter Element | € 2.78 | |
| Chokeplaat | ||||
| 073 | 450560-6 | Chokeplaat | € 0.99 | |
| Pakkingring | ||||
| 074 | 423376-2 | Pakkingring | € 0.99 | |
| Montageplaat Ebh253U A | ||||
| 075 | 346647-9 | Montageplaat Ebh253U A | € 1.71 | |
| Montageplaat Ebh253U A | ||||
| 075 | 346647-9 | Montageplaat Ebh253U A | € 1.71 | |
| Met.schroef Ph2 M5x68mm Ck | ||||
| 076 | 265188-5 | Met.schroef Ph2 M5x68mm Ck | € 0.99 | |
| Vliegwielhuis | ||||
| 078 | 141766-4 | Vliegwielhuis | € 19.77 | |
| Met.Schroef Ph2 M5X16Mm Ck A | ||||
| 082 | 922223-9 | Met.Schroef Ph2 M5X16Mm Ck A | € 0.99 | |
| Inbusbout M5x12mm Ck | ||||
| 084 | 922213-2 | Inbusbout M5x12mm Ck | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 085 | 922228-9 | Nicht mehr lieferbar | ||
| Cilinderkap | ||||
| 086 | 450564-8 | Cilinderkap | € 7.43 | |
| Bougiekap | ||||
| 087 | 452144-6 | Bougiekap | € 2.43 | |
| Schroef 5x12 | ||||
| 088 | 911213-7 | Schroef 5x12 | € 0.99 | |
| Schroef 4X16 A | ||||
| 089 | 911526-6 | Schroef 4X16 A | € 0.99 | |
| Schroef 4X16 A | ||||
| 090 | 911526-6 | Schroef 4X16 A | € 0.99 | |
| Startinrichting | ||||
| 091 | 195146-6 | Startinrichting | € 10.78 | |
| starterveer | ||||
| 092 | 232258-5 | starterveer | € 5.85 | |
| Startkoordtrommel | ||||
| 093 | 451937-8 | Startkoordtrommel | € 4.57 | |
| Nicht mehr lieferbar | ||||
| 094 | 444019-3 | Nicht mehr lieferbar | ||
| Startergreep | ||||
| 095 | 424319-7 | Startergreep | € 2.78 | |
| Swing arm | ||||
| 096 | 325923-4 | Swing arm | € 1.43 | |
| Binnenbus | ||||
| 097 | 451938-6 | Binnenbus | € 1.71 | |
| Startpulley | ||||
| 098 | 168483-1 | Startpulley | € 2.07 | |
| Nicht mehr lieferbar | ||||
| 099 | 266585-8 | Nicht mehr lieferbar | ||
| Brandstoftank | ||||
| 100 | 450566-4 | Brandstoftank | € 13.71 | |
| Benzinedop | ||||
| 101 | 125472-9 | Benzinedop | € 6.57 | |
| Brandstoffilter | ||||
| 102 | 163447-0 | Brandstoffilter | € 2.78 | |
| Benzineslang | ||||
| 103 | 168472-6 | Benzineslang | € 8.43 | |
| Slangklem | ||||
| 104 | 345920-4 | Slangklem | € 0.99 | |
| Demper Ebh253U A | ||||
| 105 | 424102-2 | Demper Ebh253U A | € 0.99 | |
| Demper Ebh253U A | ||||
| 106 | 424103-0 | Demper Ebh253U A | € 0.99 | |
| Damper | ||||
| 107 | 424104-8 | Damper | € 1.71 | |
| Carburateur | ||||
| 108 | 168781-3 | Carburateur | € 46.21 | |
| Inlaatzeef | ||||
| 109 | WJ00014070 | Inlaatzeef | € 1.71 | |
| Pompdeksel Ebh253U A | ||||
| 110 | 346270-0 | Pompdeksel Ebh253U A | € 3.64 | |
| Membraampakking | ||||
| 113 | 442155-9 | Membraampakking | € 2.43 | |
| Membraampakking | ||||
| 114 | 442154-1 | Membraampakking | € 2.43 | |
| Pomp diafragma | ||||
| 115 | WJ00009599 | Pomp diafragma | € 4.07 | |
| Nicht mehr lieferbar | ||||
| 116 | 168574-8 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 117 | 266582-4 | Nicht mehr lieferbar | ||
| Drukveer 5-9mm | ||||
| 118 | 234183-6 | Drukveer 5-9mm | € 2.78 | |
| Met.schroef Ph2 M3x18mm Ck | ||||
| 119 | 266581-6 | Met.schroef Ph2 M3x18mm Ck | € 1.21 | |
| Zwenkelement | ||||
| 121 | 325922-6 | Zwenkelement | € 4.07 | |
| Seegering E-3 A | ||||
| 122 | 257964-1 | Seegering E-3 A | € 2.07 | |
| Nicht mehr lieferbar | ||||
| 123 | 413140-9 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 124 | 140437-0 | Nicht mehr lieferbar | ||
| Luchtzuiverhuis Ebh253U A | ||||
| 125 | 140438-8 | Luchtzuiverhuis Ebh253U A | € 10.78 | |
| Opvoerpomp | ||||
| 126 | 424314-7 | Opvoerpomp | € 3.64 | |
| O-ring 2 | ||||
| 127 | 213538-8 | O-ring 2 | € 2.07 | |
| Vliegwiel Bhx2500/01 A | ||||
| 128 | 319205-4 | Vliegwiel Bhx2500/01 A | € 12.14 | |
| Nicht mehr lieferbar | ||||
| 129 | 168501-5 | Nicht mehr lieferbar | ||
| Inbusbout M4x20mm | ||||
| 130 | 266602-4 | Inbusbout M4x20mm | € 0.99 | |
| Stopschakelaar | ||||
| 131 | 141794-9 | Stopschakelaar | € 2.78 | |
| Draadboom | ||||
| 131A | 632B57-1 | Draadboom | € 1.21 | |
| Bougieveer Ebh253U A | ||||
| 132 | 324891-8 | Bougieveer Ebh253U A | € 1.21 | |
| Bougie Cmr6a | ||||
| 133 | 965603030 | Bougie Cmr6a | € 12.14 | |
| Bougiedop Ebh253U A | ||||
| 134 | 424105-6 | Bougiedop Ebh253U A | € 2.78 | |
| Nicht mehr lieferbar | ||||
| 161 | 324961-3 | Nicht mehr lieferbar | ||
| O-Ring 10 Ebh253U A | ||||
| 162 | 213078-6 | O-Ring 10 Ebh253U A | € 0.99 | |
| Controle klep | ||||
| 163 | 424201-0 | Controle klep | € 1.71 | |
| Motorlabel | ||||
| 164 | 806902-6 | Motorlabel | € 2.78 | |
| Warnschild | ||||
| 165 | 819430-2 | Warnschild | € 2.78 | |
| Label, serienummer | ||||
| 166 | 897794-4 | Label, serienummer | € 2.78 | |
| Nicht mehr lieferbar | ||||
| 167 | 140436-2 | Nicht mehr lieferbar | ||
| Vulnippel | ||||
| 168 | ME08121070 | Vulnippel | € 12.14 | |
| onderframe | ||||
| 169 | ME00204835 | onderframe | € 14.21 | |
| Rubber voet | ||||
| 170 | ME01676311 | Rubber voet | € 1.43 | |
| Frame tbv pomp | ||||
| 171 | ME08121002 | Frame tbv pomp | € 19.77 | |
| Bolzen | ||||
| 172 | ME01676313 | Bolzen | € 0.99 | |
| Federscheibe | ||||
| 173 | ME00200115 | Federscheibe | € 0.99 | |
| Dichtung | ||||
| 174 | ME01676314 | Dichtung | € 0.99 | |
| O-ring | ||||
| 175 | ME01676315 | O-ring | € 0.99 | |
| Mechanische olie afdichting | ||||
| 176 | ME00200486 | Mechanische olie afdichting | € 7.43 | |
| Luefter | ||||
| 177 | ME08121003 | Luefter | € 5.85 | |
| Waaierhuis | ||||
| 178 | ME08121004 | Waaierhuis | € 10.78 | |
| Dichtring | ||||
| 179 | ME01676319 | Dichtring | € 1.00 | |
| O-ring Mp-335.4z | ||||
| 180 | ME01676320 | O-ring Mp-335.4z | € 1.21 | |
| Pompbehuizing | ||||
| 181 | ME08121005 | Pompbehuizing | € 28.80 | |
| Griff | ||||
| 182 | ME08121006 | Griff | € 12.14 | |
| Sechskantschraube | ||||
| 183 | ME00200116 | Sechskantschraube | € 0.99 | |
| Federscheibe | ||||
| 184 | ME00200117 | Federscheibe | € 0.99 | |
| Mutter | ||||
| 185 | ME01676323 | Mutter | € 0.99 | |
| Dichtung | ||||
| 186 | ME00200091 | Dichtung | € 0.99 | |
| Inlaatklep | ||||
| 187 | ME08121007 | Inlaatklep | € 1.71 | |
| Bout tbv slangverbinder | ||||
| 188 | ME08121008 | Bout tbv slangverbinder | € 4.07 | |
| Sechskantschraube | ||||
| 189 | ME00200011 | Sechskantschraube | € 0.99 | |
| Kern slangverbinder | ||||
| 190 | ME01676327 | Kern slangverbinder | € 1.00 | |
| Befestigungsmutter | ||||
| 191 | ME08121009 | Befestigungsmutter | € 2.78 | |
| Ring, afdicht- | ||||
| 192 | ME08121044 | Ring, afdicht- | € 3.21 | |
| Zeef | ||||
| 193 | ME01689268 | Zeef | € 10.78 | |
| Slangklem | ||||
| 194 | ME01676330 | Slangklem | € 1.00 | |
| Plug Mp-335.4z | ||||
| 195 | ME01676331 | Plug Mp-335.4z | € 0.99 | |
| O-ring Mp-335.4z | ||||
| 196 | ME01676329 | O-ring Mp-335.4z | € 0.99 | |
| Dichtung | ||||
| 197 | ME01676333 | Dichtung | € 0.99 | |
| Dichtung | ||||
| 198 | ME01676334 | Dichtung | € 0.99 | |
| Gaskabel | ||||
| 199 | ME08121010 | Gaskabel | € 2.78 | |
| Aanzuigpijp | ||||
| 200 | ME01676336 | Aanzuigpijp | € 31.55 | |
| Schild | ||||
| 201 | ME08121001 | Schild | € 2.78 | |
| Schild | ||||
| 202 | ME08121012 | Schild | € 2.78 | |
| Label Mp335.4 | ||||
| 203 | ME08121030 | Label Mp335.4 | € 0.99 | |
| Schild | ||||
| 204 | ME08121035 | Schild | € 0.99 | |
| Schild | ||||
| 205 | ME03333192 | Schild | € 0.99 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
