Makita ELM4100 Zeichnungen und Teile
Genaue Typennummer:
ELM4100
ELM4100

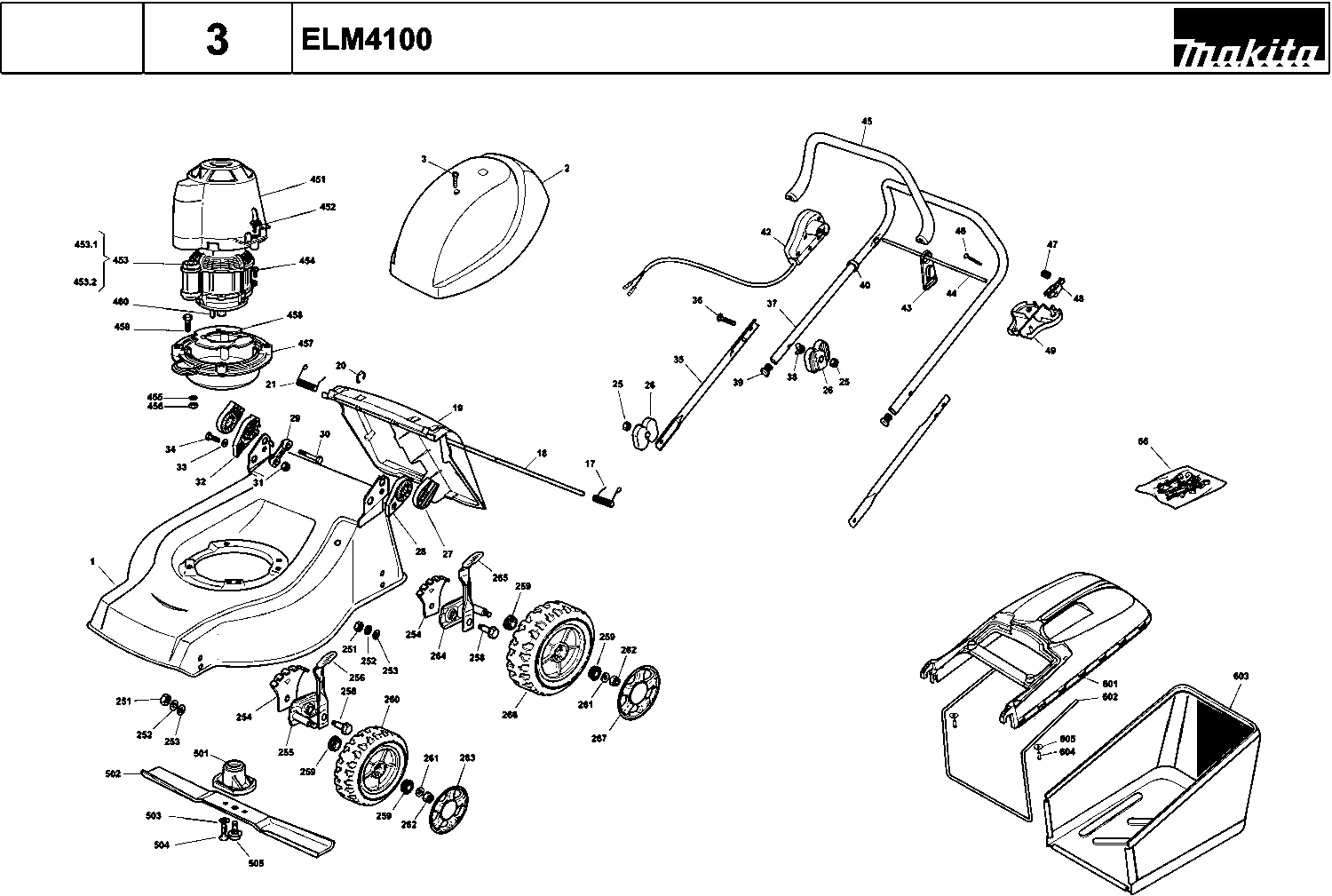

Zeichnungen der MAKITA ELM4100
Teileliste der MAKITA ELM4100
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Maaidek Elm4100 * | ||||
| 001 | 664003526 | Maaidek Elm4100 * | € 569.42 | |
| Motordeckel | ||||
| 002 | 664055058 | Motordeckel | € 31.55 | |
| Schraube | ||||
| 003 | 664728680 | Schraube | € 2.07 | |
| Veer tbv uitwerpdeks. li | ||||
| 017 | 664450420 | Veer tbv uitwerpdeks. li | € 4.57 | |
| Pin tbv uitwerpdeksel | ||||
| 018 | 664517906 | Pin tbv uitwerpdeksel | € 10.78 | |
| Uitwerpdeksel | ||||
| 019 | 664600063 | Uitwerpdeksel | € 31.55 | |
| Borgring tbv pin | ||||
| 020 | 664000930 | Borgring tbv pin | € 4.57 | |
| Veer tbv uitwerpdeks. Re | ||||
| 021 | 664450410 | Veer tbv uitwerpdeks. Re | € 4.07 | |
| Moer tbv Sterknop M8 | ||||
| 025 | 664293202 | Moer tbv Sterknop M8 | € 1.71 | |
| Sterknop tbv duwboom | ||||
| 026 | 664399803 | Sterknop tbv duwboom | € 5.21 | |
| Duwboomhouder 06> | ||||
| 027 | 664785081 | Duwboomhouder 06> | € 10.78 | |
| Duwboomhouder L 06> | ||||
| 028 | 664785083 | Duwboomhouder L 06> | € 9.50 | |
| Montageblech | ||||
| 029 | 664551575 | Montageblech | € 3.64 | |
| Schraube | ||||
| 030 | 664691810 | Schraube | € 3.21 | |
| Moer tbv Maaidek | ||||
| 031 | 664155000 | Moer tbv Maaidek | € 1.71 | |
| Duwboomhouder R 06> | ||||
| 032 | 664785082 | Duwboomhouder R 06> | € 9.50 | |
| Revet | ||||
| 033 | 664521350 | Revet | € 1.71 | |
| Bout tbv afst.bus | ||||
| 034 | 664793701 | Bout tbv afst.bus | € 2.07 | |
| Duwboom onder | ||||
| 035 | 664006531 | Duwboom onder | € 39.79 | |
| Slotbout Tbv Duwboom Elm4100 * | ||||
| 036 | 664819125 | Slotbout Tbv Duwboom Elm4100 * | € 2.78 | |
| Duwboom boven | ||||
| 037 | 664007037 | Duwboom boven | € 74.61 | |
| Borgring tbv duwboom | ||||
| 038 | 664680006 | Borgring tbv duwboom | € 1.71 | |
| Afdekdop tbv duwboom | ||||
| 039 | 664566112 | Afdekdop tbv duwboom | € 2.07 | |
| Gaskabel geleider | ||||
| 040 | 664192000 | Gaskabel geleider | € 1.71 | |
| Nicht mehr lieferbar | ||||
| 042 | 664999503 | Nicht mehr lieferbar | ||
| Kabel geleider | ||||
| 043 | 664195101 | Kabel geleider | € 5.21 | |
| Middenstang 06> (inkortbaar) | ||||
| 044 | 664010250 | Middenstang 06> (inkortbaar) | € 5.21 | |
| Hendel motorrem 06> | ||||
| 045 | 664322881 | Hendel motorrem 06> | € 19.77 | |
| Schroef Um332 * | ||||
| 046 | 664728685 | Schroef Um332 * | € 7.43 | |
| Veer tbv handel Um332 06> | ||||
| 047 | 664450115 | Veer tbv handel Um332 06> | € 5.21 | |
| Nicht mehr lieferbar | ||||
| 048 | 664230350 | Nicht mehr lieferbar | ||
| Basishouder 06> | ||||
| 049 | 664785144 | Basishouder 06> | € 9.50 | |
| Nicht mehr lieferbar | ||||
| 066 | 664008632 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 251 | 664293200 | Nicht mehr lieferbar | ||
| Ausgleichsscheibe | ||||
| 252 | 664583500 | Ausgleichsscheibe | € 2.07 | |
| Revet | ||||
| 253 | 664523070 | Revet | € 2.07 | |
| Hoogteverstel segment | ||||
| 254 | 664735547 | Hoogteverstel segment | € 6.57 | |
| Voorwielhouder | ||||
| 255 | 664005082 | Voorwielhouder | € 12.14 | |
| Hoogteverstelling | ||||
| 256 | 664003285 | Hoogteverstelling | € 12.14 | |
| Asbout | ||||
| 258 | 664519811 | Asbout | € 5.21 | |
| Glijlager tbv wiel | ||||
| 259 | 664034508 | Glijlager tbv wiel | € 2.07 | |
| Voorwiel 170mm | ||||
| 260 | 664007351 | Voorwiel 170mm | € 34.30 | |
| Revet | ||||
| 261 | 664523060 | Revet | € 1.71 | |
| Moer tbv Maaidek | ||||
| 262 | 664155000 | Moer tbv Maaidek | € 1.71 | |
| Voorwielafdekkap | ||||
| 263 | 664110505 | Voorwielafdekkap | € 3.21 | |
| Achterwielhouder | ||||
| 264 | 664005084 | Achterwielhouder | € 16.04 | |
| Hoogteverstelling | ||||
| 265 | 664003286 | Hoogteverstelling | € 14.21 | |
| Hinterrad | ||||
| 266 | 664007360 | Hinterrad | € 26.05 | |
| Achterwielafdekkap | ||||
| 267 | 664110506 | Achterwielafdekkap | € 6.57 | |
| Motorsupporter | ||||
| 451 | 664785061 | Motorsupporter | € 17.87 | |
| Schraube | ||||
| 452 | 664728710 | Schraube | € 2.07 | |
| Motor 1600w 230v | ||||
| 453 | 664563605 | Motor 1600w 230v | € 346.88 | |
| Waaier tbv motor 664563605 | ||||
| 453 | 664740054 | Waaier tbv motor 664563605 | € 31.55 | |
| Schraube | ||||
| 454 | 664735410 | Schraube | € 2.07 | |
| Ausgleichsscheibe | ||||
| 455 | 664583500 | Ausgleichsscheibe | € 2.07 | |
| Nicht mehr lieferbar | ||||
| 456 | 664293200 | Nicht mehr lieferbar | ||
| Filterbodem tbv motor | ||||
| 457 | 664207211 | Filterbodem tbv motor | € 5.85 | |
| Afdekplaat tbv waaier | ||||
| 458 | 664720360 | Afdekplaat tbv waaier | € 16.04 | |
| Bout tbv afst.bus | ||||
| 459 | 664793701 | Bout tbv afst.bus | € 2.07 | |
| Messing pin | ||||
| 460 | 664139440 | Messing pin | € 2.07 | |
| Messerhalter | ||||
| 501 | 664998186 | Messerhalter | € 19.77 | |
| Maaimes 43cm | ||||
| 502 | 664531043 | Maaimes 43cm | € 11.61 | |
| Ausgleichsscheibe | ||||
| 503 | 664583500 | Ausgleichsscheibe | € 2.07 | |
| Bout Tbv Mes Um480 * | ||||
| 504 | 664793101 | Bout Tbv Mes Um480 * | € 1.71 | |
| Bout tbv cirkelmes | ||||
| 505 | 664004352 | Bout tbv cirkelmes | € 8.43 | |
| Bovenklep | ||||
| 601 | 664486101 | Bovenklep | € 34.30 | |
| Frame grasvangzak | ||||
| 602 | 664608525 | Frame grasvangzak | € 34.30 | |
| Grasvangzak | ||||
| 603 | 664002211 | Grasvangzak | € 150.54 | |
| Schraube | ||||
| 604 | 664728680 | Schraube | € 2.07 | |
| Revet | ||||
| 605 | 664523050 | Revet | € 1.71 | |
