Makita EBH341U Zeichnungen und Teile
Genaue Typennummer:
EBH341U
EBH341U

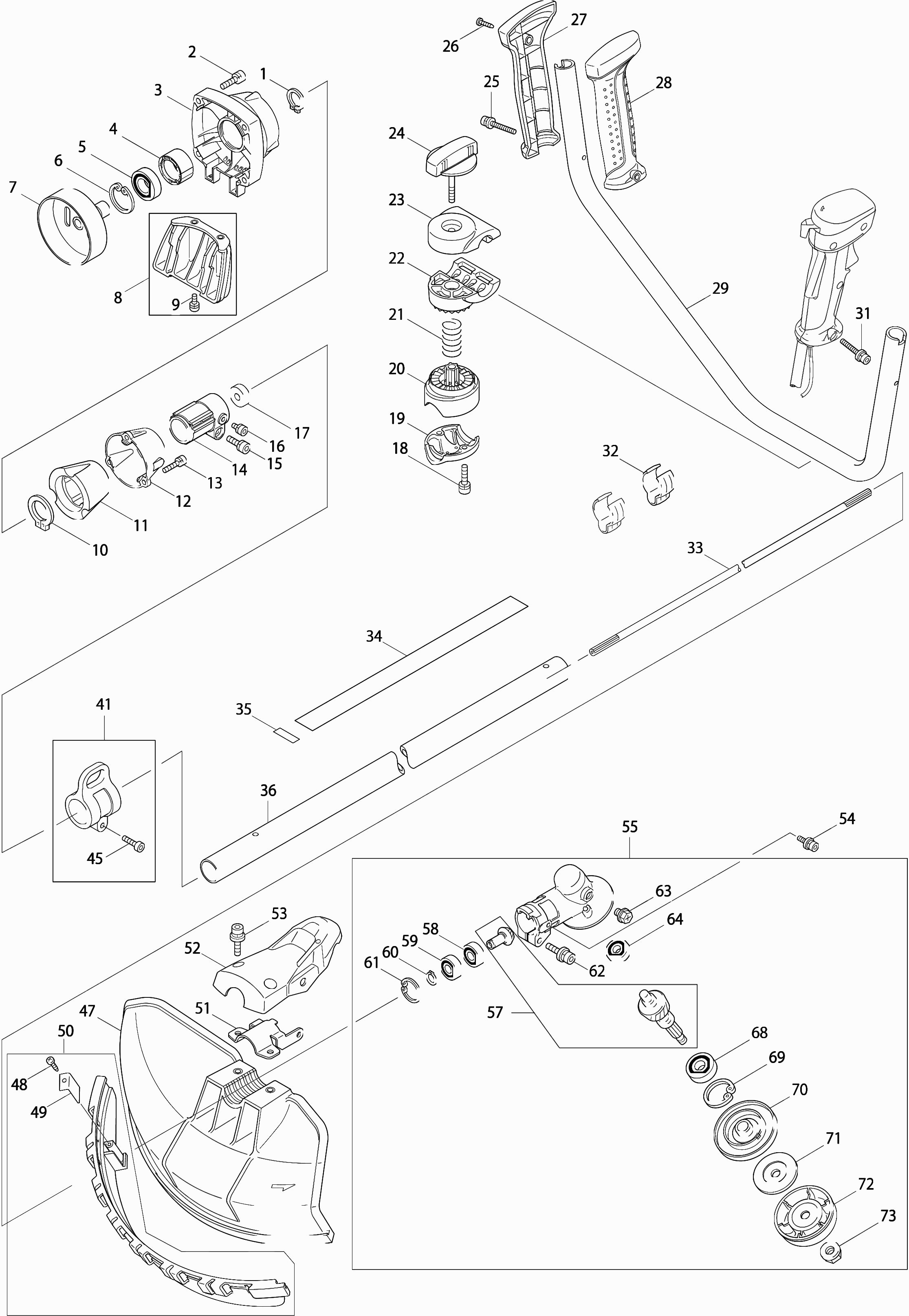

Zeichnungen der MAKITA EBH341U
Teileliste der MAKITA EBH341U
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Borgring S-17 | ||||
| 001 | 961057-5 | Borgring S-17 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 002 | 922331-6 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 003 | 318421-5 | Nicht mehr lieferbar | ||
| Distanzscheibe | ||||
| 004 | 451157-4 | Distanzscheibe | € 1.21 | |
| Kogellager 6003llu | ||||
| 005 | 210126-2 | Kogellager 6003llu | € 6.57 | |
| Borgring R-35 | ||||
| 006 | 962153-2 | Borgring R-35 | € 0.99 | |
| Koppelingstrommel | ||||
| 007 | 165577-3 | Koppelingstrommel | € 7.43 | |
| Motorsteun cpl | ||||
| 008 | 195144-0 | Motorsteun cpl | € 2.43 | |
| Met.schroef Ph M5x14mm Ck | ||||
| 009 | 266809-2 | Met.schroef Ph M5x14mm Ck | € 0.99 | |
| Borgring S-32 | ||||
| 010 | 961151-3 | Borgring S-32 | € 1.21 | |
| Demper Ebh341U A | ||||
| 011 | 424204-4 | Demper Ebh341U A | € 3.21 | |
| Nicht mehr lieferbar | ||||
| 012 | 318453-2 | Nicht mehr lieferbar | ||
| Zeskant bout 5x20 | ||||
| 013 | 922231-0 | Zeskant bout 5x20 | € 0.99 | |
| Steelhouder Ebh341U A | ||||
| 014 | 318454-0 | Steelhouder Ebh341U A | € 6.57 | |
| Nicht mehr lieferbar | ||||
| 015 | 922331-6 | Nicht mehr lieferbar | ||
| Schraube | ||||
| 016 | 922201-9 | Schraube | € 0.99 | |
| Vilten ring 8mm | ||||
| 017 | 443146-3 | Vilten ring 8mm | € 0.99 | |
| Zeskant bout 6x25 | ||||
| 018 | 922341-3 | Zeskant bout 6x25 | € 0.99 | |
| Buisgreepbeugel | ||||
| 019 | 318422-3 | Buisgreepbeugel | € 3.64 | |
| Buisgreephouder | ||||
| 020 | 318423-1 | Buisgreephouder | € 6.57 | |
| Drukveer 20 | ||||
| 021 | 233202-5 | Drukveer 20 | € 0.99 | |
| Handgreephouder | ||||
| 022 | 318424-9 | Handgreephouder | € 5.85 | |
| Handgreepbeugel | ||||
| 023 | 318425-7 | Handgreepbeugel | € 5.85 | |
| Nicht mehr lieferbar | ||||
| 024 | 168524-3 | Nicht mehr lieferbar | ||
| Inbusbout Ck M5x35mm | ||||
| 025 | 922256-4 | Inbusbout Ck M5x35mm | € 0.99 | |
| Tapschroef 4x18 | ||||
| 026 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
| Handgriff-set | ||||
| 027 | 188660-9 | Handgriff-set | € 13.71 | |
| Handgriff-set | ||||
| 028 | 188660-9 | Handgriff-set | € 13.71 | |
| Handgreepbeugel | ||||
| 029 | 331863-6 | Handgreepbeugel | € 13.71 | |
| Inbusbout Ck M5x35mm | ||||
| 031 | 922256-4 | Inbusbout Ck M5x35mm | € 0.99 | |
| Kabelklemme | ||||
| 032 | 451525-1 | Kabelklemme | € 2.78 | |
| Binnenas | ||||
| 033 | 325675-7 | Binnenas | € 5.85 | |
| Warnschild | ||||
| 034 | 810500-0 | Warnschild | € 2.78 | |
| Serienummerlabel | ||||
| 035 | 816551-1 | Serienummerlabel | € 2.78 | |
| Steel | ||||
| 036 | 140042-3 | Steel | € 46.21 | |
| Nicht mehr lieferbar | ||||
| 037 | 331865-2 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 038 | 140043-1 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 039 | 214048-8 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 040 | 424205-2 | Nicht mehr lieferbar | ||
| Draagoogset | ||||
| 041 | 125558-9 | Draagoogset | € 4.57 | |
| Nicht mehr lieferbar | ||||
| 042 | 451159-0 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 043 | 162278-4 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 044 | 451158-2 | Nicht mehr lieferbar | ||
| Inbusbout 5x20 | ||||
| 045 | 922232-8 | Inbusbout 5x20 | € 1.00 | |
| Zeskant moer M5 | ||||
| 046 | 931202-6 | Zeskant moer M5 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 047 | 451091-8 | Nicht mehr lieferbar | ||
| Tapschroef 4x18 | ||||
| 048 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 049 | 346074-0 | Nicht mehr lieferbar | ||
| Meshouder | ||||
| 050 | 135398-7 | Meshouder | € 8.03 | |
| Montagebeugel | ||||
| 051 | 346072-4 | Montagebeugel | € 2.78 | |
| Abdeckhaube | ||||
| 052 | 451090-0 | Abdeckhaube | € 3.64 | |
| Inbusbout M6x30 | ||||
| 053 | 922353-6 | Inbusbout M6x30 | € 0.99 | |
| Inbusbout Ck M5x14mm | ||||
| 054 | 922218-2 | Inbusbout Ck M5x14mm | € 0.99 | |
| Tandwielhuisset Ms335.4C A | ||||
| 055 | 123835-3 | Tandwielhuisset Ms335.4C A | € 46.21 | |
| Getriebegehaeuse | ||||
| 056 | 318444-3 | Getriebegehaeuse | € 17.87 | |
| Tandwiel 13 | ||||
| 057 | 227553-6 | Tandwiel 13 | € 12.14 | |
| Kogellager 6000 | ||||
| 058 | 211064-1 | Kogellager 6000 | € 5.85 | |
| Kogellager 6000rd | ||||
| 059 | 211062-5 | Kogellager 6000rd | € 4.57 | |
| Borgring S-10 | ||||
| 060 | 961006-2 | Borgring S-10 | € 0.99 | |
| Borgring R-26 A | ||||
| 061 | 962105-3 | Borgring R-26 A | € 0.99 | |
| Inbusbout M6x30 | ||||
| 062 | 922353-6 | Inbusbout M6x30 | € 0.99 | |
| Metaalschroef Ck M8x10mm | ||||
| 063 | 265590-2 | Metaalschroef Ck M8x10mm | € 0.99 | |
| Borgring R-32 | ||||
| 069 | 962151-6 | Borgring R-32 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 071 | 346084-7 | Nicht mehr lieferbar | ||
| Beschermkom | ||||
| 072 | 168526-9 | Beschermkom | € 6.19 | |
| Moer M10 | ||||
| 073 | 264025-0 | Moer M10 | € 2.07 | |
| Handgriff-set | ||||
| 075A | 188657-8 | Handgriff-set | € 8.43 | |
| Nicht mehr lieferbar | ||||
| 075B | 183A09-4 | Nicht mehr lieferbar | ||
| Torsieveer 11 | ||||
| 076 | 233540-5 | Torsieveer 11 | € 1.21 | |
| Gashendel | ||||
| 077 | 451084-5 | Gashendel | € 1.43 | |
| Torsieveer 7 | ||||
| 078 | 233541-3 | Torsieveer 7 | € 1.21 | |
| Ontsluithendel | ||||
| 079 | 451083-7 | Ontsluithendel | € 1.21 | |
| Buitenkabel | ||||
| 080 | 451213-0 | Buitenkabel | € 2.78 | |
| Kabelhalter | ||||
| 082 | 451081-1 | Kabelhalter | € 1.21 | |
| Schalthebel | ||||
| 083 | 451082-9 | Schalthebel | € 1.21 | |
| Blattfeder | ||||
| 084 | 232251-9 | Blattfeder | € 1.21 | |
| Nicht mehr lieferbar | ||||
| 085A | 451085-3 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 085B | 455722-1 | Nicht mehr lieferbar | ||
| Anschlussleitung | ||||
| 086 | 638663-8 | Anschlussleitung | € 1.43 | |
| Handgriff-set | ||||
| 087A | 188657-8 | Handgriff-set | € 8.43 | |
| Nicht mehr lieferbar | ||||
| 087B | 183A09-4 | Nicht mehr lieferbar | ||
| Tapschroef 4x18 | ||||
| 088 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
| Met.Schroef Ph2 M5X16Mm Ck A | ||||
| 090 | 922223-9 | Met.Schroef Ph2 M5X16Mm Ck A | € 0.99 | |
| Bout M6x16mm/revet EM4250 A | ||||
| 098 | 265577-4 | Bout M6x16mm/revet EM4250 A | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 100 | 168501-5 | Nicht mehr lieferbar | ||
| Inbusbout M4x20 Ck | ||||
| 101 | 922138-0 | Inbusbout M4x20 Ck | € 0.99 | |
| Bougieveer Ebh253U A | ||||
| 102 | 324891-8 | Bougieveer Ebh253U A | € 1.21 | |
| Bougiedop Ebh253U A | ||||
| 103 | 424105-6 | Bougiedop Ebh253U A | € 2.78 | |
| Anschlussleitung | ||||
| 104 | 638664-6 | Anschlussleitung | € 1.43 | |
| Aansluitkabel Ebh253U P | ||||
| 105 | 638665-4 | Aansluitkabel Ebh253U P | € 1.43 | |
| Klammer | ||||
| 107 | 345963-6 | Klammer | € 0.99 | |
| Makita logo label | ||||
| 108 | 819312-8 | Makita logo label | € 2.78 | |
| Label "4-stakt" | ||||
| 111 | 808633-3 | Label "4-stakt" | € 2.78 | |
| Schroef 5x12 | ||||
| 112 | 911213-7 | Schroef 5x12 | € 0.99 | |
| Inbusbout M5x40mm Ck | ||||
| 114 | 266440-4 | Inbusbout M5x40mm Ck | € 1.00 | |
| Met.schroef Ph2 M X mm Ck | ||||
| 115 | 265184-3 | Met.schroef Ph2 M X mm Ck | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 116 | 345915-7 | Nicht mehr lieferbar | ||
| Uitlaat | ||||
| 117 | 168469-5 | Uitlaat | € 13.71 | |
| Uitlaatpakking | ||||
| 118 | 345916-5 | Uitlaatpakking | € 1.43 | |
| Nicht mehr lieferbar | ||||
| 119 | 324980-9 | Nicht mehr lieferbar | ||
| Inbusbout M5x40mm Ck | ||||
| 120 | 266495-9 | Inbusbout M5x40mm Ck | € 0.99 | |
| Bougie | ||||
| 123 | 168534-0 | Bougie | € 12.14 | |
| Carterdekselpakking | ||||
| 124 | 162274-2 | Carterdekselpakking | € 1.71 | |
| Gehäusedeckel | ||||
| 125 | 318443-5 | Gehäusedeckel | € 4.07 | |
| Inbusbout M5X12 | ||||
| 126 | 922212-4 | Inbusbout M5X12 | € 0.99 | |
| Oliepeilstok | ||||
| 127 | 450565-6 | Oliepeilstok | € 1.71 | |
| O-Ring Tbv Oliepeilstok A | ||||
| 128 | 424100-6 | O-Ring Tbv Oliepeilstok A | € 0.99 | |
| Slangklem | ||||
| 129 | 282020-8 | Slangklem | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 130 | 424202-8 | Nicht mehr lieferbar | ||
| Oliegewicht | ||||
| 131 | 325666-8 | Oliegewicht | € 1.71 | |
| Inbusbout M5x40mm Ck | ||||
| 134 | 266495-9 | Inbusbout M5x40mm Ck | € 0.99 | |
| Halteplatte | ||||
| 138 | 318440-1 | Halteplatte | € 1.71 | |
| Toevoerklep | ||||
| 139 | 346083-9 | Toevoerklep | € 1.43 | |
| Controle klep | ||||
| 140 | 424201-0 | Controle klep | € 1.71 | |
| Kleppen arm | ||||
| 142 | 125554-7 | Kleppen arm | € 4.57 | |
| Pen 5mm | ||||
| 145 | 256200-2 | Pen 5mm | € 0.99 | |
| Afstandhouder Ebh253U A | ||||
| 147 | 424200-2 | Afstandhouder Ebh253U A | € 0.99 | |
| Pen 4Mm Ebh253U A | ||||
| 148 | 268239-3 | Pen 4Mm Ebh253U A | € 0.99 | |
| Nokken tiller | ||||
| 149 | 313169-4 | Nokken tiller | € 2.78 | |
| Tuimelaartandwiel | ||||
| 152 | 125552-1 | Tuimelaartandwiel | € 23.69 | |
| Pen 5Mm Ebh253U A | ||||
| 153 | 268238-5 | Pen 5Mm Ebh253U A | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 162 | 213769-9 | Nicht mehr lieferbar | ||
| Benzinedop | ||||
| 163 | 125472-9 | Benzinedop | € 6.57 | |
| Nicht mehr lieferbar | ||||
| 164 | 140435-4 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 165 | 140436-2 | Nicht mehr lieferbar | ||
| Waarschuwingslabel "fuel" | ||||
| 166 | 810455-9 | Waarschuwingslabel "fuel" | € 2.78 | |
| Damper | ||||
| 167 | 424104-8 | Damper | € 1.71 | |
| Brandstoffilter | ||||
| 169 | 163447-0 | Brandstoffilter | € 2.78 | |
| Slangklem | ||||
| 170 | 345920-4 | Slangklem | € 0.99 | |
| Demper Ebh253U A | ||||
| 171 | 424103-0 | Demper Ebh253U A | € 0.99 | |
| Demper Ebh253U A | ||||
| 172 | 424102-2 | Demper Ebh253U A | € 0.99 | |
| Met.schroef Ph M5x14mm Ck | ||||
| 181 | 266809-2 | Met.schroef Ph M5x14mm Ck | € 0.99 | |
| Met.schroef Ph M5x14mm Ck | ||||
| 184 | 266809-2 | Met.schroef Ph M5x14mm Ck | € 0.99 | |
| Isolatorpakking | ||||
| 186 | 413120-5 | Isolatorpakking | € 1.21 | |
| O-Ring 10 (1,7Mm) | ||||
| 187 | 213063-9 | O-Ring 10 (1,7Mm) | € 2.78 | |
| Nicht mehr lieferbar | ||||
| 191 | 922228-9 | Nicht mehr lieferbar | ||
| Klammer | ||||
| 193 | 450562-2 | Klammer | € 1.21 | |
| Inbusbout M5x12mm Ck | ||||
| 194 | 922213-2 | Inbusbout M5x12mm Ck | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 195 | 5936004000 | Nicht mehr lieferbar | ||
| Zwenkelement | ||||
| 196 | 325922-6 | Zwenkelement | € 4.07 | |
| Nicht mehr lieferbar | ||||
| 197 | 413140-9 | Nicht mehr lieferbar | ||
| Seegering E-3 A | ||||
| 198 | 257964-1 | Seegering E-3 A | € 2.07 | |
| Met.schroef Ph2 M3x18mm Ck | ||||
| 199 | 266581-6 | Met.schroef Ph2 M3x18mm Ck | € 1.21 | |
| O-ring 2 | ||||
| 200 | 213538-8 | O-ring 2 | € 2.07 | |
| Drukveer 5-9mm | ||||
| 202 | 234183-6 | Drukveer 5-9mm | € 2.78 | |
| Membraampakking | ||||
| 203 | 442155-9 | Membraampakking | € 2.43 | |
| Pomp diafragma | ||||
| 204 | WJ00009599 | Pomp diafragma | € 4.07 | |
| Nicht mehr lieferbar | ||||
| 205 | 266582-4 | Nicht mehr lieferbar | ||
| Pompdeksel Ebh253U A | ||||
| 206 | 346270-0 | Pompdeksel Ebh253U A | € 3.64 | |
| Opvoerpomp | ||||
| 207 | 424314-7 | Opvoerpomp | € 3.64 | |
| Luchtzuiverhuis Ebh253U A | ||||
| 208 | 140438-8 | Luchtzuiverhuis Ebh253U A | € 10.78 | |
| Nicht mehr lieferbar | ||||
| 209 | 168574-8 | Nicht mehr lieferbar | ||
| Membraampakking | ||||
| 210 | 442154-1 | Membraampakking | € 2.43 | |
| Membraam | ||||
| 211 | 5926002140 | Membraam | € 21.66 | |
| Nicht mehr lieferbar | ||||
| 212 | 352010-6 | Nicht mehr lieferbar | ||
| Slangklem | ||||
| 213 | 345918-1 | Slangklem | € 0.99 | |
| Ontluchtingspijp Ebh253U A | ||||
| 215 | 422042-8 | Ontluchtingspijp Ebh253U A | € 1.71 | |
| Nicht mehr lieferbar | ||||
| 216 | 125468-0 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 217 | 451925-5 | Nicht mehr lieferbar | ||
| O-ring 15 | ||||
| 218 | 213540-1 | O-ring 15 | € 0.99 | |
| Overdrukventiel | ||||
| 219 | 424316-3 | Overdrukventiel | € 2.78 | |
| O-ring 14 | ||||
| 220 | 213539-6 | O-ring 14 | € 0.99 | |
| Overdrukklepplaat | ||||
| 221 | 451924-7 | Overdrukklepplaat | € 0.99 | |
| Overdrukklep | ||||
| 222 | 424315-5 | Overdrukklep | € 0.99 | |
| Scheidingspakking | ||||
| 223 | 168577-2 | Scheidingspakking | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 224 | 168576-4 | Nicht mehr lieferbar | ||
| Chokeplaat | ||||
| 225 | 450560-6 | Chokeplaat | € 0.99 | |
| Pakkingring | ||||
| 226 | 423376-2 | Pakkingring | € 0.99 | |
| Montageplaat Ebh253U A | ||||
| 227 | 346647-9 | Montageplaat Ebh253U A | € 1.71 | |
| Met.schroef Ph2 M5x68mm Ck | ||||
| 228 | 265188-5 | Met.schroef Ph2 M5x68mm Ck | € 0.99 | |
| Filter Element | ||||
| 229 | 443140-5 | Filter Element | € 2.78 | |
| Filter Element | ||||
| 230 | 443141-3 | Filter Element | € 2.78 | |
| Filterabdeckung | ||||
| 231 | 450561-4 | Filterabdeckung | € 5.85 | |
| Met.schroef Ph M5x14mm Ck | ||||
| 232 | 266809-2 | Met.schroef Ph M5x14mm Ck | € 0.99 | |
| Anschlussleitung | ||||
| 233 | 638671-9 | Anschlussleitung | € 1.71 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
