Makita DVC560 Zeichnungen und Teile

Genaue Typennummer:
DVC560
DVC560

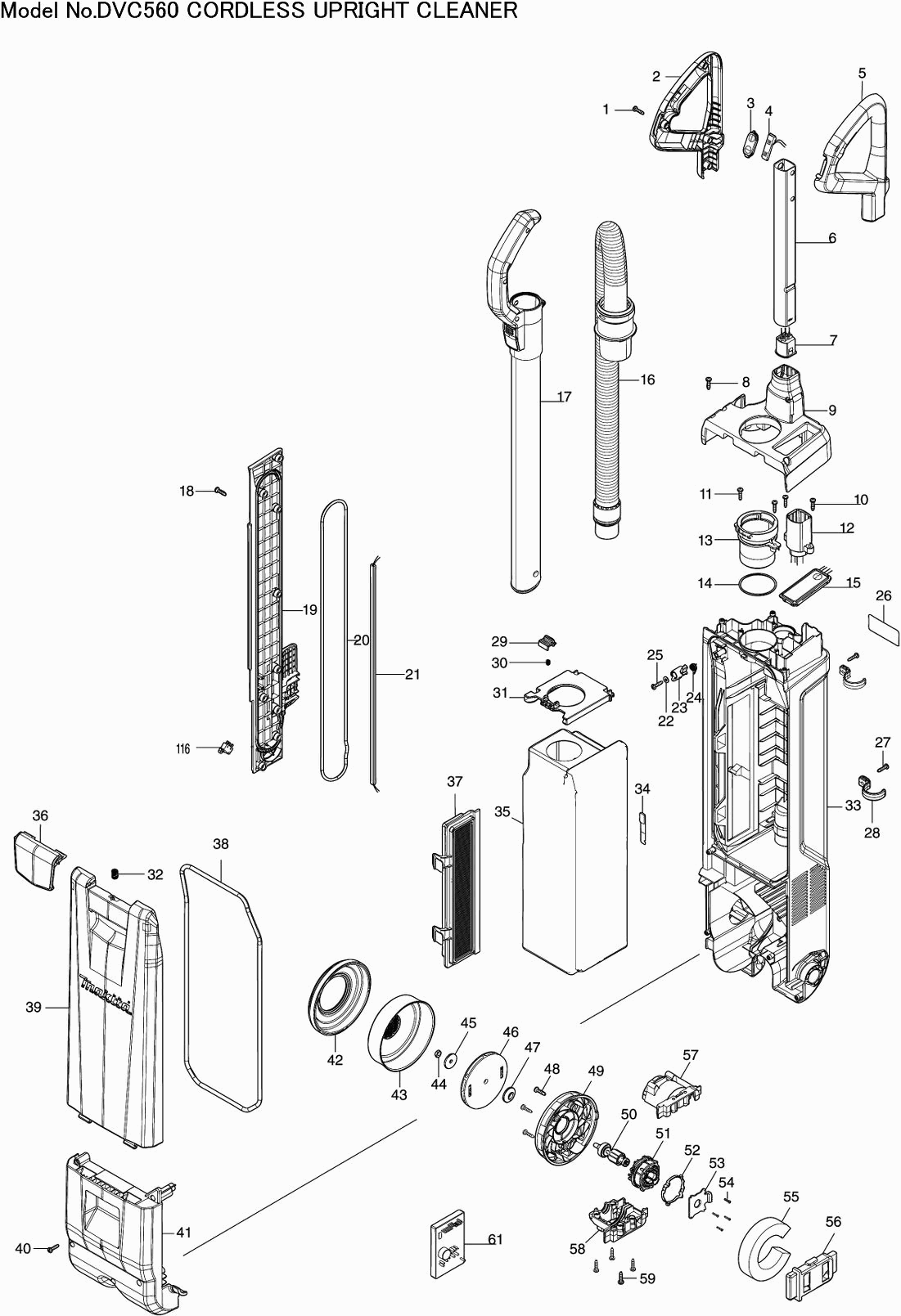

Zeichnungen der MAKITA DVC560
Teileliste der MAKITA DVC560
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Tapschroef 4x18 | ||||
001 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Handgreepset DVC560 | ||||
002 | 183R12-7 | Handgreepset DVC560 | € 8.43 | |
Nicht mehr lieferbar | ||||
003 | 140S35-4 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
003C10 | 8020C7-1 | Nicht mehr lieferbar | ||
Schakelunit Bub360 | ||||
004 | 631973-2 | Schakelunit Bub360 | € 6.57 | |
Handgreepset DVC560 | ||||
005 | 183R12-7 | Handgreepset DVC560 | € 8.43 | |
Pijp A DVC560 | ||||
006 | 327555-3 | Pijp A DVC560 | € 8.43 | |
Nicht mehr lieferbar | ||||
007 | 632R23-4 | Nicht mehr lieferbar | ||
Tapschroef 4x18 | ||||
008 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Deksel DVC560 | ||||
009 | 140U72-0 | Deksel DVC560 | € 9.50 | |
Tapschroef 4x18 | ||||
010 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Tapschroef 4x18 | ||||
011 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Kabeldoorvoer DVC560 | ||||
012 | 632R22-6 | Kabeldoorvoer DVC560 | € 8.43 | |
Nicht mehr lieferbar | ||||
013 | 412455-1 | Nicht mehr lieferbar | ||
O-ring 55 | ||||
014 | 213663-5 | O-ring 55 | € 1.71 | |
Circuit cpl DVC560 | ||||
015 | 140V53-0 | Circuit cpl DVC560 | € 19.77 | |
Slang 28x0,7 DVC560 | ||||
016 | 140S37-0 | Slang 28x0,7 DVC560 | € 19.77 | |
Stijgbuisset DVC560 | ||||
017 | 127522-6 | Stijgbuisset DVC560 | € 19.77 | |
Tapschroef 4x18 | ||||
018 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Nicht mehr lieferbar | ||||
019 | 412449-6 | Nicht mehr lieferbar | ||
Pakkingring B DVC560 | ||||
020 | 422580-0 | Pakkingring B DVC560 | € 2.78 | |
Kabeldoorvoer DVC560 | ||||
021 | 632R25-0 | Kabeldoorvoer DVC560 | € 12.14 | |
Sluitring 4 | ||||
022 | 941051-3 | Sluitring 4 | € 0.99 | |
Stopplaat DVC560 | ||||
023 | 412465-8 | Stopplaat DVC560 | € 1.00 | |
Torsieveer 9 DVC560 | ||||
024 | 232627-0 | Torsieveer 9 DVC560 | € 0.99 | |
Tapschroef 4x18 | ||||
025 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Nicht mehr lieferbar | ||||
026 | 857N02-9 | Nicht mehr lieferbar | ||
Tapschroef 4x18 | ||||
027 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Mondstukhouder DVC560 | ||||
028 | 412444-6 | Mondstukhouder DVC560 | € 1.21 | |
Nicht mehr lieferbar | ||||
029 | 412464-0 | Nicht mehr lieferbar | ||
Drukveer 5 | ||||
030 | 231309-1 | Drukveer 5 | € 0.99 | |
Passtuk DVC560 | ||||
031 | 412463-2 | Passtuk DVC560 | € 3.21 | |
Drukveer 8 | ||||
032 | 234391-9 | Drukveer 8 | € 0.99 | |
Stofbox cpl DVC560 | ||||
033 | 136303-7 | Stofbox cpl DVC560 | € 39.79 | |
Klep cpl DVC560 | ||||
034 | 140V23-9 | Klep cpl DVC560 | € 0.99 | |
Fleece stofzak stofzuiger | ||||
035 | 191D63-2 | Fleece stofzak stofzuiger | € 20.82 | |
Sluiting DVC560 | ||||
036 | 412446-2 | Sluiting DVC560 | € 2.07 | |
HEPA fijnstoffilter stofzuiger | ||||
037 | 191E39-5 | HEPA fijnstoffilter stofzuiger | € 11.30 | |
Pakkingring A DVC560 | ||||
038 | 422578-7 | Pakkingring A DVC560 | € 1.71 | |
Nicht mehr lieferbar | ||||
039 | 412445-4 | Nicht mehr lieferbar | ||
Tapschroef 4x18 | ||||
040 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Nicht mehr lieferbar | ||||
041 | 140S32-0 | Nicht mehr lieferbar | ||
Rubberenring DVC261/65 | ||||
042 | 422376-9 | Rubberenring DVC261/65 | € 2.78 | |
Nicht mehr lieferbar | ||||
043 | 161804-6 | Nicht mehr lieferbar | ||
Moer M6 DVC660 | ||||
044 | 252268-6 | Moer M6 DVC660 | € 0.99 | |
Sluitring 6 | ||||
045 | 322407-3 | Sluitring 6 | € 2.78 | |
Waaier 94 | ||||
046 | 241851-4 | Waaier 94 | € 8.43 | |
Zwischenflansch | ||||
047 | 313062-2 | Zwischenflansch | € 1.21 | |
Tapschroef 4x18 | ||||
048 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Waaier voetplaat | ||||
049 | 456736-3 | Waaier voetplaat | € 4.07 | |
Nicht mehr lieferbar | ||||
050 | 619517-8 | Nicht mehr lieferbar | ||
Veld DVC560 | ||||
051 | 629A10-0 | Veld DVC560 | € 10.78 | |
Zentrierring | ||||
052 | 687464-1 | Zentrierring | € 0.99 | |
Controller B | ||||
053 | 620526-2 | Controller B | € 13.71 | |
Inbusbout M2x10mm | ||||
054 | 266786-8 | Inbusbout M2x10mm | € 0.99 | |
Opvulring DVC261/65 | ||||
055 | 422370-1 | Opvulring DVC261/65 | € 0.99 | |
Support A | ||||
056 | 424837-5 | Support A | € 2.07 | |
Motorgehäuse | ||||
057 | 183D13-1 | Motorgehäuse | € 5.21 | |
Motorgehäuse | ||||
058 | 183D13-1 | Motorgehäuse | € 5.21 | |
Tapschroef 4x18 | ||||
059 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Controller DVC560 P | ||||
061 | 620D17-7 | Controller DVC560 P | € 128.28 | |
Hoogtehendel DVC560 | ||||
069 | 412438-1 | Hoogtehendel DVC560 | € 1.71 | |
Schakelhendel B DVC560 | ||||
070 | 412440-4 | Schakelhendel B DVC560 | € 1.43 | |
Drukveer 7 DCO180 | ||||
071 | 234332-5 | Drukveer 7 DCO180 | € 0.99 | |
Batterijkap DVC560 | ||||
072 | 412437-3 | Batterijkap DVC560 | € 13.71 | |
Nok DVC560 | ||||
073 | 412439-9 | Nok DVC560 | € 1.43 | |
Tapschroef 4x18 | ||||
074 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Tapschroef 4x18 | ||||
075 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Bovenhuis DVC560 | ||||
076 | 412420-0 | Bovenhuis DVC560 | € 16.04 | |
Tapschroef 4x18 | ||||
077 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Nicht mehr lieferbar | ||||
078 | 183R14-3 | Nicht mehr lieferbar | ||
Rubber pen 6 | ||||
078C10 | 263005-3 | Rubber pen 6 | € 0.99 | |
Aansluitunit (3 contacten) | ||||
079 | 644809-6 | Aansluitunit (3 contacten) | € 4.07 | |
Nicht mehr lieferbar | ||||
080 | 183R14-3 | Nicht mehr lieferbar | ||
Rubber pen 6 | ||||
080C10 | 263005-3 | Rubber pen 6 | € 0.99 | |
Slang 28x0,2 DVC560 | ||||
081 | 140S36-2 | Slang 28x0,2 DVC560 | € 13.71 | |
Tapschroef 4x18 | ||||
082 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Nokkenplaat DVC560 | ||||
083 | 412435-7 | Nokkenplaat DVC560 | € 1.00 | |
Tapschroef 4x18 | ||||
084 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Tapschroef 4x18 | ||||
085 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Nicht mehr lieferbar | ||||
086 | 183R14-3 | Nicht mehr lieferbar | ||
Rubber pen 6 | ||||
086C10 | 263005-3 | Rubber pen 6 | € 0.99 | |
Nicht mehr lieferbar | ||||
087 | 857N09-5 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
088 | 183R14-3 | Nicht mehr lieferbar | ||
Rubber pen 6 | ||||
088C10 | 263005-3 | Rubber pen 6 | € 0.99 | |
Aansluitunit (3 contacten) | ||||
089 | 644809-6 | Aansluitunit (3 contacten) | € 4.07 | |
Buis DVC560 | ||||
090 | 422582-6 | Buis DVC560 | € 2.43 | |
Rolhouder DVC560 | ||||
091 | 412433-1 | Rolhouder DVC560 | € 3.64 | |
Nicht mehr lieferbar | ||||
092 | 256954-1 | Nicht mehr lieferbar | ||
Roller voor DVC560 | ||||
093 | 412434-9 | Roller voor DVC560 | € 2.43 | |
Motor DVC560 | ||||
094 | 629A11-8 | Motor DVC560 | € 102.10 | |
Buisverbinder DVC560 | ||||
095 | 422583-4 | Buisverbinder DVC560 | € 1.21 | |
Tapschroef 4x18 | ||||
096 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Nicht mehr lieferbar | ||||
097 | 122A42-1 | Nicht mehr lieferbar | ||
Schroef M3x8 | ||||
106 | 265199-0 | Schroef M3x8 | € 0.99 | |
Stootrand DVC560 | ||||
108 | 422574-5 | Stootrand DVC560 | € 10.78 | |
Ledcircuit DVC560 | ||||
109 | 620D19-3 | Ledcircuit DVC560 | € 5.21 | |
Borstel DVC560 | ||||
110 | 422577-9 | Borstel DVC560 | € 2.78 | |
Bodemplaat assy DVC560 | ||||
111 | 127521-8 | Bodemplaat assy DVC560 | € 16.04 | |
Borstel DVC560 | ||||
112 | 422576-1 | Borstel DVC560 | € 3.21 | |
Tapschroef 4x18 | ||||
114 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Scharnierhouder DVC560 | ||||
115 | 347719-3 | Scharnierhouder DVC560 | € 1.21 | |
Schakelaar DVC560 | ||||
116 | 632R30-7 | Schakelaar DVC560 | € 13.71 | |
Tapschroef 4x18 | ||||
117 | 266326-2 | Tapschroef 4x18 | € 0.99 | |
Scharnierhouder DVC560 | ||||
118 | 347719-3 | Scharnierhouder DVC560 | € 1.21 | |
Voethendel DVC560 | ||||
119 | 412454-3 | Voethendel DVC560 | € 2.07 | |
Drukveer 6 | ||||
120 | 234339-1 | Drukveer 6 | € 0.99 | |
Pin 4 DVC560 | ||||
121 | 256965-6 | Pin 4 DVC560 | € 0.99 | |
Onderhuis DVC560 | ||||
122 | 140W03-1 | Onderhuis DVC560 | € 31.55 | |
Nicht mehr lieferbar | ||||
122C10 | 8020C4-7 | Nicht mehr lieferbar | ||
Borstel cpl DVC560 | ||||
123 | 191D69-0 | Borstel cpl DVC560 | € 42.01 | |
Nicht mehr lieferbar | ||||
124 | 140S28-1 | Nicht mehr lieferbar |
