Zeichnungen der Makita DTD136

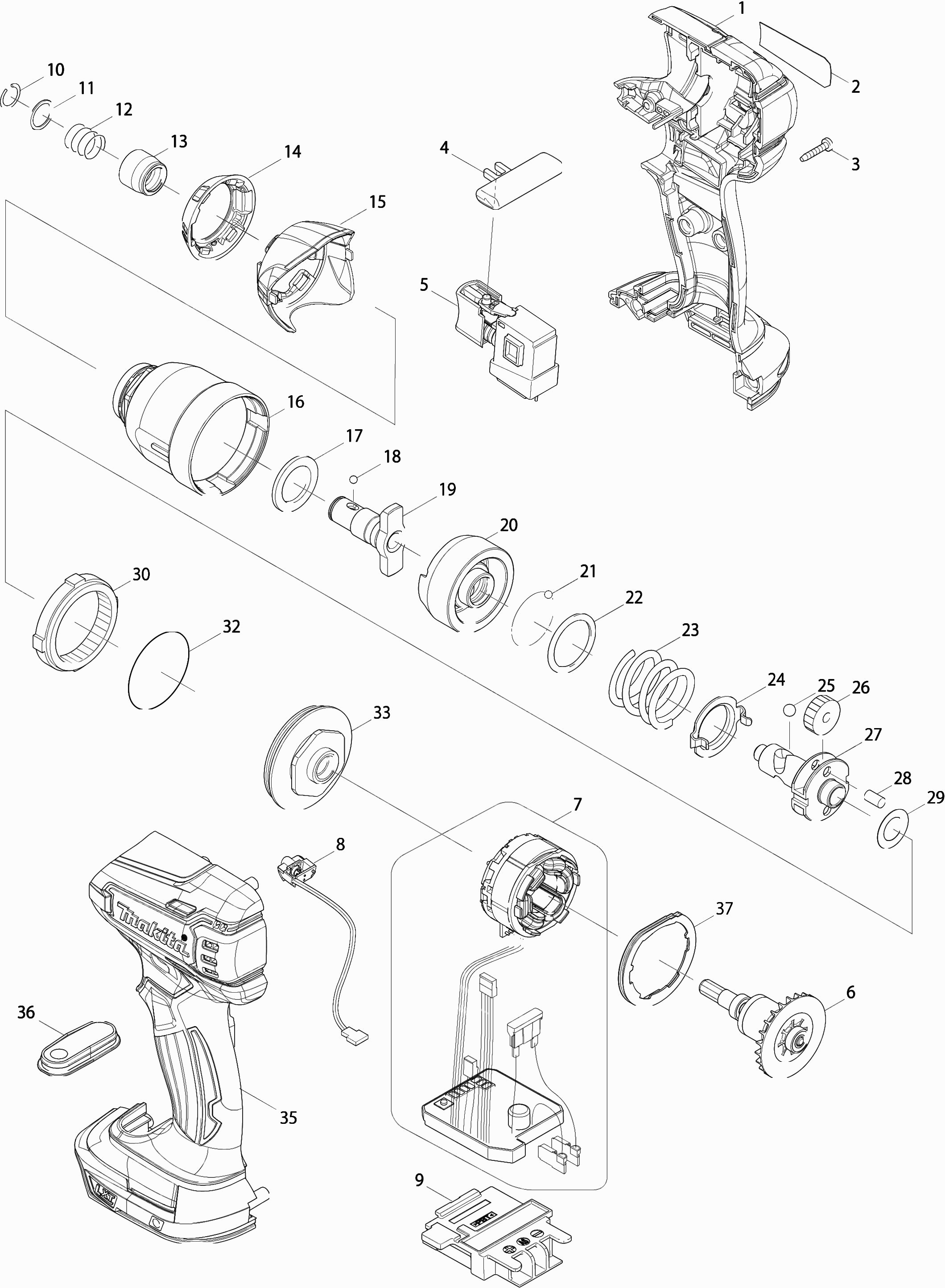

Teilezeichnung 1

Teileliste der Makita DTD136

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Motorgehäuse
001 187383-6 46.09 54.85

Rubber pen 6
001A 263005-3 0.83 0.99

Naamplaat "dtd136"
002 815K90-4 2.58 3.07

Tapschroef 3x16
003 266130-9 0.83 0.99

L/r schakelknop
004 419041-9 0.94 1.12

Schalter
005 141448-8 14.85 17.67

Afdichting DTD171
005A 424496-5 0.95 1.13

Anker
006 619353-2 44.86 53.38

Anker
006A 619353-2 44.86 53.38

Veldwikkeling Btd136
007 632A39-7 124.51 148.17

Licht circuit
008 620136-5 6.88 8.19

Aansluitunit (3 contacten)
009 643850-6 4.24 5.05

Borgring 11
010 231951-8 0.83 0.99

Sluitring 12
011 267085-1 0.83 0.99

Drukveer 13
012 233005-7 0.83 0.99

Bithouder
013 326072-0 2.58 3.07

Bumper
014 424495-7 1.92 2.28

Slaghuiskap
015 453664-3 1.14 1.36

Slaghuis
016 141477-1 12.20 14.52

Nylon ring 19mm
017 261151-6 0.83 0.99

Stalen kogel 3.5
018 216040-0 0.83 0.99

Amboss
019 326071-2 11.64 13.85

Slagstuk
020 326054-2 18.32 21.80

Stalen kogel 3.5
021 216040-0 0.83 0.99

Platte ring 24
022 267175-0 0.83 0.99

Drukveer 24
023 233430-2 1.58 1.88

Platte
024 346466-3 0.83 0.99

Nicht mehr lieferbar
025 216011-7

Tandwiel 22
026 227362-3 2.98 3.55

Gelenkwelle (a)
027 326066-5 16.56 19.71

Pen 5
028 256253-1 0.83 0.99

Dunne Sluitring 12 Btd134
029 253362-7 0.83 0.99

Getriebe
030 227150-8 2.98 3.55

O-ring 40
032 213507-9 0.94 1.12

Lagerhuis
033 158631-0 14.85 17.67

Motorgehäuse
035 187383-6 46.09 54.85

Rubber pen 6
035A 263005-3 0.83 0.99

Schaltblech
036 141583-2 2.71 3.22

Zwischenplatte
037 453665-1 0.83 0.99
