Makita DFR750 Zeichnungen und Teile
Genaue Typennummer:
DFR750
DFR750

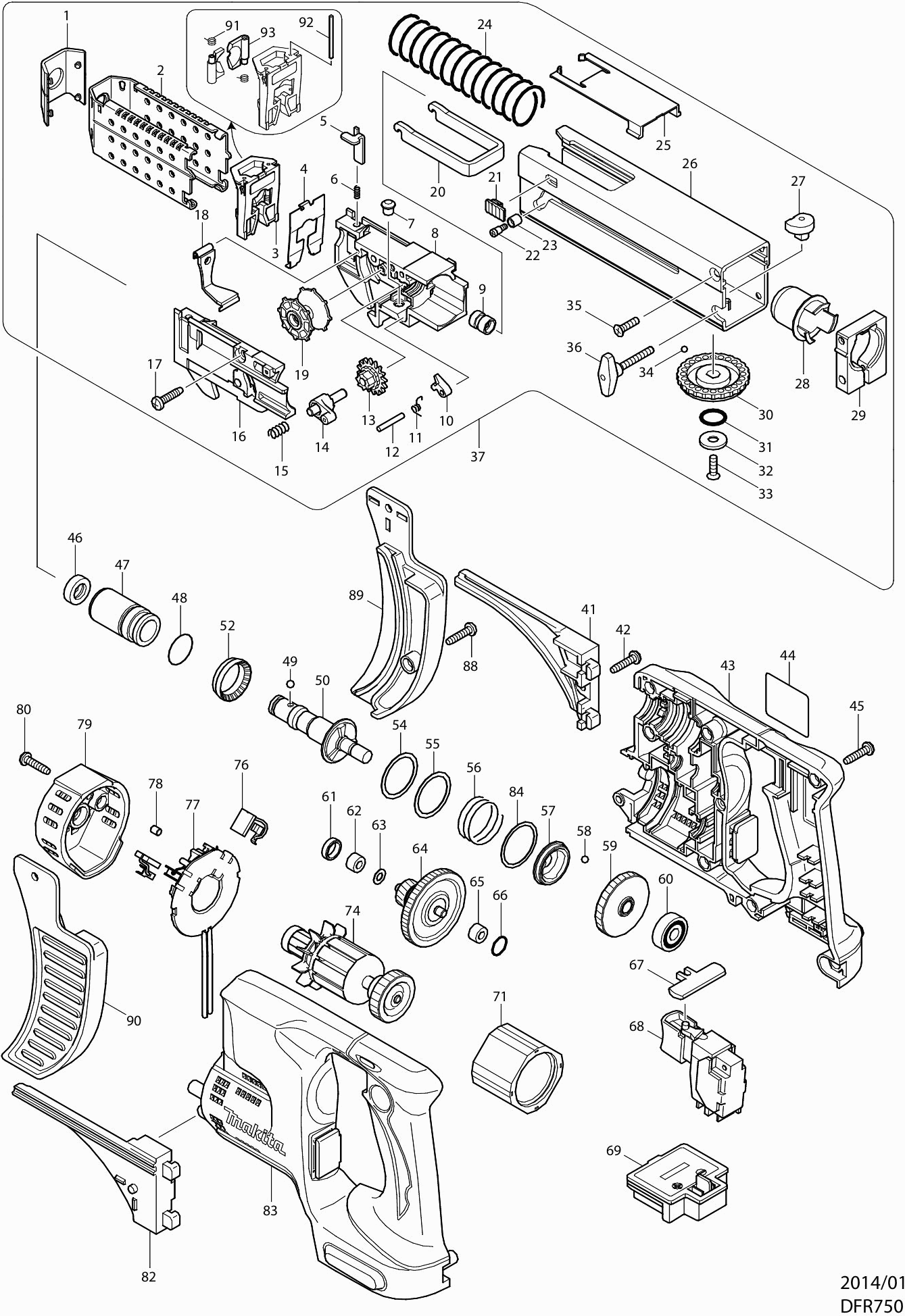

Zeichnungen der MAKITA DFR750
Teileliste der MAKITA DFR750
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Neuskap | ||||
| 001 | 424043-2 | Neuskap | € 2.07 | |
| Tiefenanschlag | ||||
| 002 | 345841-0 | Tiefenanschlag | € 17.87 | |
| Geleideblok | ||||
| 003 | 140493-0 | Geleideblok | € 14.21 | |
| Afschermplaat | ||||
| 004 | 346269-5 | Afschermplaat | € 2.07 | |
| Hebel | ||||
| 005 | 345837-1 | Hebel | € 0.99 | |
| Drukveer 2 | ||||
| 006 | 233211-4 | Drukveer 2 | € 0.99 | |
| Pen 6 | ||||
| 007 | 256451-7 | Pen 6 | € 1.21 | |
| Aanvoerhuis | ||||
| 008 | 450107-6 | Aanvoerhuis | € 4.07 | |
| Bus 5 6833/34/35/37 Grs A | ||||
| 009 | 257685-5 | Bus 5 6833/34/35/37 Grs A | € 2.78 | |
| Stopper 6833 | ||||
| 010 | 310062-3 | Stopper 6833 | € 5.21 | |
| Torsieveer 4 | ||||
| 011 | 231636-6 | Torsieveer 4 | € 0.99 | |
| Pen 3 | ||||
| 012 | 256158-5 | Pen 3 | € 0.99 | |
| Tandwiel 16 | ||||
| 013 | 226344-2 | Tandwiel 16 | € 1.43 | |
| Palarm 6842 | ||||
| 014 | 158374-4 | Palarm 6842 | € 16.04 | |
| Drukveer 6 | ||||
| 015 | 233212-2 | Drukveer 6 | € 0.99 | |
| Aanvoerdeksel | ||||
| 016 | 158378-6 | Aanvoerdeksel | € 8.43 | |
| Tapschroef 4x18 | ||||
| 017 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Stofdeksel | ||||
| 018 | 162201-9 | Stofdeksel | € 4.07 | |
| Aanvoerwiel | ||||
| 019 | 416518-5 | Aanvoerwiel | € 2.78 | |
| Bügel | ||||
| 020 | 345838-9 | Bügel | € 3.21 | |
| Blokkeerhandel | ||||
| 021 | 450111-5 | Blokkeerhandel | € 1.21 | |
| Einstellschraube | ||||
| 022 | 265177-0 | Einstellschraube | € 2.07 | |
| Hülse | ||||
| 023 | 257764-9 | Hülse | € 1.71 | |
| Drukveer 23 | ||||
| 024 | 234032-7 | Drukveer 23 | € 2.07 | |
| Schroefhuiskap | ||||
| 025 | 450114-9 | Schroefhuiskap | € 1.43 | |
| Schroefhuis | ||||
| 026 | 158379-4 | Schroefhuis | € 31.55 | |
| Label indicatie DFR750 | ||||
| 026C10 | 816886-0 | Label indicatie DFR750 | € 2.78 | |
| Verstelpen | ||||
| 027 | 310237-4 | Verstelpen | € 4.57 | |
| Isolatiebus | ||||
| 028 | 450110-7 | Isolatiebus | € 1.71 | |
| Sprengring | ||||
| 029 | 318181-9 | Sprengring | € 9.50 | |
| Knop 42mm | ||||
| 030 | 417056-0 | Knop 42mm | € 1.43 | |
| O-ring 12 | ||||
| 031 | 213107-5 | O-ring 12 | € 0.99 | |
| Sluitring 6 6835D | ||||
| 032 | 267201-5 | Sluitring 6 6835D | € 1.00 | |
| Verzonken schroef 4x12 | ||||
| 033 | 912117-6 | Verzonken schroef 4x12 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 034 | 216001-0 | Nicht mehr lieferbar | ||
| Verzonken schroef 4x12 | ||||
| 035 | 912117-6 | Verzonken schroef 4x12 | € 0.99 | |
| Schroef 4x28 | ||||
| 036 | 265779-2 | Schroef 4x28 | € 1.43 | |
| Neusstuk compleet | ||||
| 037 | 195183-0 | Neusstuk compleet | € 142.68 | |
| Schroefgeleiderset DFR750 | ||||
| 041 | 188306-7 | Schroefgeleiderset DFR750 | € 6.57 | |
| Tapschroef 4x18 | ||||
| 042 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Handgreepset (3 contacten) | ||||
| 043 | 187478-5 | Handgreepset (3 contacten) | € 31.55 | |
| Naamplaat DFR750 | ||||
| 044 | 850D69-6 | Naamplaat DFR750 | € 0.99 | |
| Tapschroef 4x18 | ||||
| 045 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Stofring | ||||
| 046 | 421467-3 | Stofring | € 1.00 | |
| Glijlager 14 | ||||
| 047 | 214173-5 | Glijlager 14 | € 4.57 | |
| O-ring 18 | ||||
| 048 | 213262-3 | O-ring 18 | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 049 | 216001-0 | Nicht mehr lieferbar | ||
| As 6842 | ||||
| 050 | 324808-1 | As 6842 | € 21.66 | |
| Schotelring | ||||
| 052 | 421927-5 | Schotelring | € 0.99 | |
| Sluitring 25 | ||||
| 054 | 267331-2 | Sluitring 25 | € 1.00 | |
| Sluitring 25 | ||||
| 055 | 267331-2 | Sluitring 25 | € 1.00 | |
| Drukveer 25 | ||||
| 056 | 234017-3 | Drukveer 25 | € 2.43 | |
| Koppelingsplaat C Bfr540 | ||||
| 057 | 223169-5 | Koppelingsplaat C Bfr540 | € 16.04 | |
| Stalen kogel 4 | ||||
| 058 | 216008-6 | Stalen kogel 4 | € 0.99 | |
| Getriebe | ||||
| 059 | 226670-9 | Getriebe | € 26.05 | |
| Kugellager | ||||
| 060 | 211034-0 | Kugellager | € 3.64 | |
| Bus 10 | ||||
| 061 | 165115-1 | Bus 10 | € 2.43 | |
| Glijlager 5 | ||||
| 062 | 214017-9 | Glijlager 5 | € 0.99 | |
| Sluitring 5 | ||||
| 063 | 253811-4 | Sluitring 5 | € 0.99 | |
| Getriebe | ||||
| 064 | 154937-4 | Getriebe | € 26.05 | |
| Glijlager 5 | ||||
| 065 | 214017-9 | Glijlager 5 | € 0.99 | |
| O-ring 10 | ||||
| 066 | 213055-8 | O-ring 10 | € 0.99 | |
| L/r verstelhendel | ||||
| 067 | 419304-3 | L/r verstelhendel | € 1.71 | |
| Schakelaar (3 contacten) | ||||
| 068 | 650670-1 | Schakelaar (3 contacten) | € 14.21 | |
| Aansluitunit DTD153 3cont | ||||
| 069 | 643860-3 | Aansluitunit DTD153 3cont | € 4.57 | |
| Magneet unit | ||||
| 071 | 638426-2 | Magneet unit | € 23.69 | |
| Anker | ||||
| 074 | 619216-2 | Anker | € 34.30 | |
| Nicht mehr lieferbar | ||||
| 076 | 194427-5 | Nicht mehr lieferbar | ||
| Kohlekasten Zsb | ||||
| 077 | 638433-5 | Kohlekasten Zsb | € 3.21 | |
| Torsieveer "r" | ||||
| 077C10 | 231696-8 | Torsieveer "r" | € 0.99 | |
| Torsieveer "l" | ||||
| 077C20 | 231697-6 | Torsieveer "l" | € 0.99 | |
| Rubber pen 4 | ||||
| 078 | 263032-0 | Rubber pen 4 | € 0.99 | |
| Motorhuiskap | ||||
| 079 | 419307-7 | Motorhuiskap | € 5.21 | |
| Tapschroef 4x18 | ||||
| 080 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Schroefgeleiderset DFR750 | ||||
| 082 | 188306-7 | Schroefgeleiderset DFR750 | € 6.57 | |
| Handgreepset (3 contacten) | ||||
| 083 | 187478-5 | Handgreepset (3 contacten) | € 31.55 | |
| Sluitring 26 | ||||
| 084 | 267332-0 | Sluitring 26 | € 0.99 | |
| Tapschroef 4x18 | ||||
| 088 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Schroeflintgeleider | ||||
| 089 | 188310-6 | Schroeflintgeleider | € 5.85 | |
| Schroeflintgeleider | ||||
| 090 | 188310-6 | Schroeflintgeleider | € 5.85 | |
| Drehfeder | ||||
| 091 | 233567-5 | Drehfeder | € 0.99 | |
| Pen 2 | ||||
| 092 | 268188-4 | Pen 2 | € 0.99 | |
| Geleider DFR750 | ||||
| 093 | 310282-9 | Geleider DFR750 | € 2.43 | |
| Schroefgeleiderset DFR750 | ||||
| 094 | 125810-5 | Schroefgeleiderset DFR750 | € 79.85 | |
