Makita DCS551 Zeichnungen und Teile
Genaue Typennummer:
DCS551
DCS551

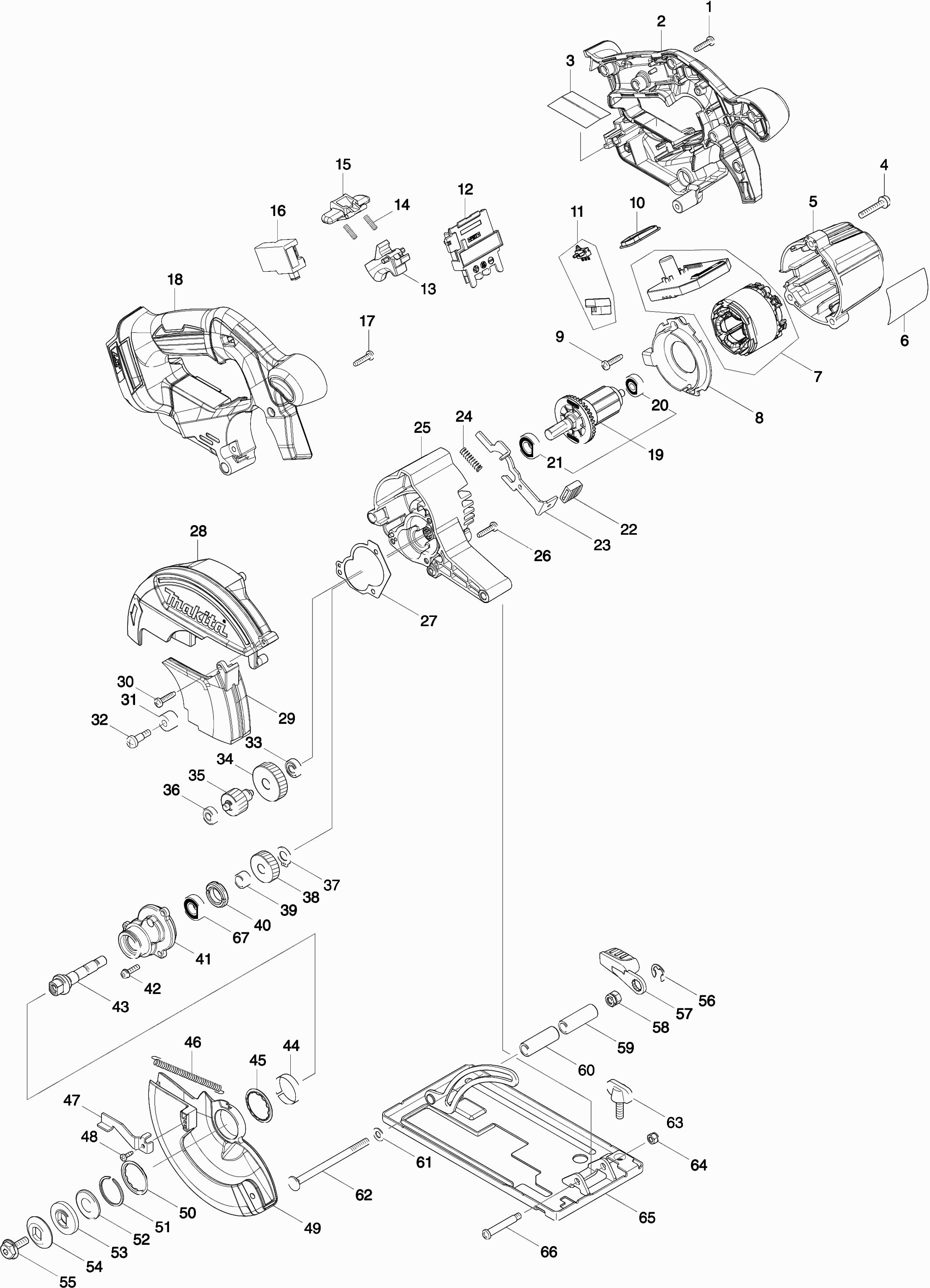

Zeichnungen der MAKITA DCS551
Teileliste der MAKITA DCS551
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Tapschroef 4x18 | ||||
| 001 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Handgriff-set | ||||
| 002 | 183B24-4 | Handgriff-set | € 26.05 | |
| Rubber pen 6 | ||||
| 002A | 263005-3 | Rubber pen 6 | € 0.99 | |
| Schroef 5x30 | ||||
| 004 | 911253-5 | Schroef 5x30 | € 0.99 | |
| Motorgehäuse | ||||
| 005 | 455900-3 | Motorgehäuse | € 7.43 | |
| Naamplaat "dcs551" | ||||
| 006 | 850X99-7 | Naamplaat "dcs551" | € 2.78 | |
| Feld | ||||
| 007 | 632E36-7 | Feld | € 128.28 | |
| Zwischenplatte | ||||
| 008 | 455897-6 | Zwischenplatte | € 1.71 | |
| Tapschroef 4x18 | ||||
| 009 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Indicatieplaat | ||||
| 010 | 142948-1 | Indicatieplaat | € 1.21 | |
| Blokkeerknop | ||||
| 011 | 632E44-8 | Blokkeerknop | € 13.71 | |
| Aansluitunit Bcl182D(3 Cont) A | ||||
| 012 | 643523-1 | Aansluitunit Bcl182D(3 Cont) A | € 5.21 | |
| Aansluitunit Bcl182D(3 Cont) | ||||
| 012 | 643899-6 | Aansluitunit Bcl182D(3 Cont) | € 4.57 | |
| Schakelaarhandel | ||||
| 013 | 455480-9 | Schakelaarhandel | € 0.99 | |
| Drukveer 4 | ||||
| 014 | 231469-9 | Drukveer 4 | € 0.99 | |
| Blokkeerknop | ||||
| 015 | 419664-3 | Blokkeerknop | € 1.00 | |
| Schalter | ||||
| 016 | 650734-1 | Schalter | € 14.21 | |
| Tapschroef 4x18 | ||||
| 017 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Handgriff-set | ||||
| 018 | 183B24-4 | Handgriff-set | € 26.05 | |
| Rubber pen 6 | ||||
| 018A | 263005-3 | Rubber pen 6 | € 0.99 | |
| Motor | ||||
| 019 | 519365-4 | Motor | € 56.94 | |
| Kogellager 626zz | ||||
| 020 | 210143-2 | Kogellager 626zz | € 2.78 | |
| Kogellager 6900ddw | ||||
| 021 | 210069-8 | Kogellager 6900ddw | € 5.21 | |
| Kappe | ||||
| 022 | 286275-7 | Kappe | € 0.99 | |
| Blokkeerknop | ||||
| 023 | 346885-3 | Blokkeerknop | € 1.21 | |
| Drukveer 6x29mm | ||||
| 024 | 233117-6 | Drukveer 6x29mm | € 0.99 | |
| Getriebegehaeuse | ||||
| 025 | 143229-6 | Getriebegehaeuse | € 34.30 | |
| O-ring 22 | ||||
| 025A | 213961-7 | O-ring 22 | € 0.99 | |
| Tapschroef 4x18 | ||||
| 026 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Dichtung | ||||
| 027 | 424715-9 | Dichtung | € 1.43 | |
| Vaste beschermkap | ||||
| 028 | 455899-2 | Vaste beschermkap | € 8.43 | |
| Zaagafdekkap | ||||
| 029 | 455898-4 | Zaagafdekkap | € 5.85 | |
| Tapschroef 4x18 | ||||
| 030 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Rubber bus 6 | ||||
| 031 | 262511-5 | Rubber bus 6 | € 0.99 | |
| Metaaalschroef M5 | ||||
| 032 | 265115-2 | Metaaalschroef M5 | € 0.99 | |
| Kogellager 625zz | ||||
| 033 | 211007-3 | Kogellager 625zz | € 5.85 | |
| Tandwiel 30 | ||||
| 034 | 227809-7 | Tandwiel 30 | € 5.21 | |
| Tandwiel 17 | ||||
| 035 | 227807-1 | Tandwiel 17 | € 5.21 | |
| Kogellager 696ZZ A | ||||
| 036 | 210026-6 | Kogellager 696ZZ A | € 3.64 | |
| Borgring S-9 | ||||
| 037 | 961005-4 | Borgring S-9 | € 0.99 | |
| Tandwiel 24 | ||||
| 038 | 227808-9 | Tandwiel 24 | € 4.57 | |
| Pasbus 10mm | ||||
| 039 | 257728-3 | Pasbus 10mm | € 1.21 | |
| Lager borgring 14-23 | ||||
| 040 | 285847-5 | Lager borgring 14-23 | € 4.57 | |
| Lagerhuis | ||||
| 041 | 143228-8 | Lagerhuis | € 12.14 | |
| Rubber pen 4 | ||||
| 041A | 263002-9 | Rubber pen 4 | € 0.99 | |
| Schroef 4X16 A | ||||
| 042 | 911526-6 | Schroef 4X16 A | € 0.99 | |
| Gelenkwelle (a) | ||||
| 043 | 326540-3 | Gelenkwelle (a) | € 4.07 | |
| Ausgleichsscheibe | ||||
| 044 | 345470-9 | Ausgleichsscheibe | € 1.21 | |
| Revet | ||||
| 045 | 345739-1 | Revet | € 0.99 | |
| Trekveer 3 | ||||
| 046 | 231792-2 | Trekveer 3 | € 2.07 | |
| Greep tbv zaagkap | ||||
| 047 | 272285-0 | Greep tbv zaagkap | € 1.00 | |
| Tapschroef Pt3x10 | ||||
| 048 | 266007-8 | Tapschroef Pt3x10 | € 0.99 | |
| Verende beschermkap | ||||
| 049 | 143155-9 | Verende beschermkap | € 9.50 | |
| Revet | ||||
| 050 | 345739-1 | Revet | € 0.99 | |
| Seegering E-26 | ||||
| 051 | 257938-2 | Seegering E-26 | € 0.99 | |
| Komring | ||||
| 052 | 267802-9 | Komring | € 2.07 | |
| Binnenflens 30 | ||||
| 053 | 224391-7 | Binnenflens 30 | € 1.21 | |
| Buitenflens 30 | ||||
| 054 | 224404-4 | Buitenflens 30 | € 2.78 | |
| Inbusbout M6x18mm Li | ||||
| 055 | 266925-0 | Inbusbout M6x18mm Li | € 0.99 | |
| Borgring E-8 | ||||
| 056 | 257982-9 | Borgring E-8 | € 0.99 | |
| Verstelhendel | ||||
| 057 | 272272-9 | Verstelhendel | € 1.71 | |
| Zeskantmoer M6 | ||||
| 058 | 264096-7 | Zeskantmoer M6 | € 0.99 | |
| Pijp 9 | ||||
| 059 | 331719-3 | Pijp 9 | € 0.99 | |
| Pijp 9 | ||||
| 060 | 331719-3 | Pijp 9 | € 0.99 | |
| Sluitring 6x12mm | ||||
| 061 | 941151-9 | Sluitring 6x12mm | € 0.99 | |
| Bout M6x90 | ||||
| 062 | 266195-1 | Bout M6x90 | € 2.43 | |
| Schroef M5x20 | ||||
| 063 | 251896-4 | Schroef M5x20 | € 1.21 | |
| Zeskant borgmoer 5x8 | ||||
| 064 | 252103-8 | Zeskant borgmoer 5x8 | € 0.99 | |
| Grundplatte | ||||
| 065 | 161326-6 | Grundplatte | € 21.66 | |
| Schroef M5 | ||||
| 066 | 265056-2 | Schroef M5 | € 1.43 | |
| Kogellager 6900ddw | ||||
| 067 | 210069-8 | Kogellager 6900ddw | € 5.21 | |
