Makita BHS630 Zeichnungen und Teile
Genaue Typennummer:
BHS630
BHS630

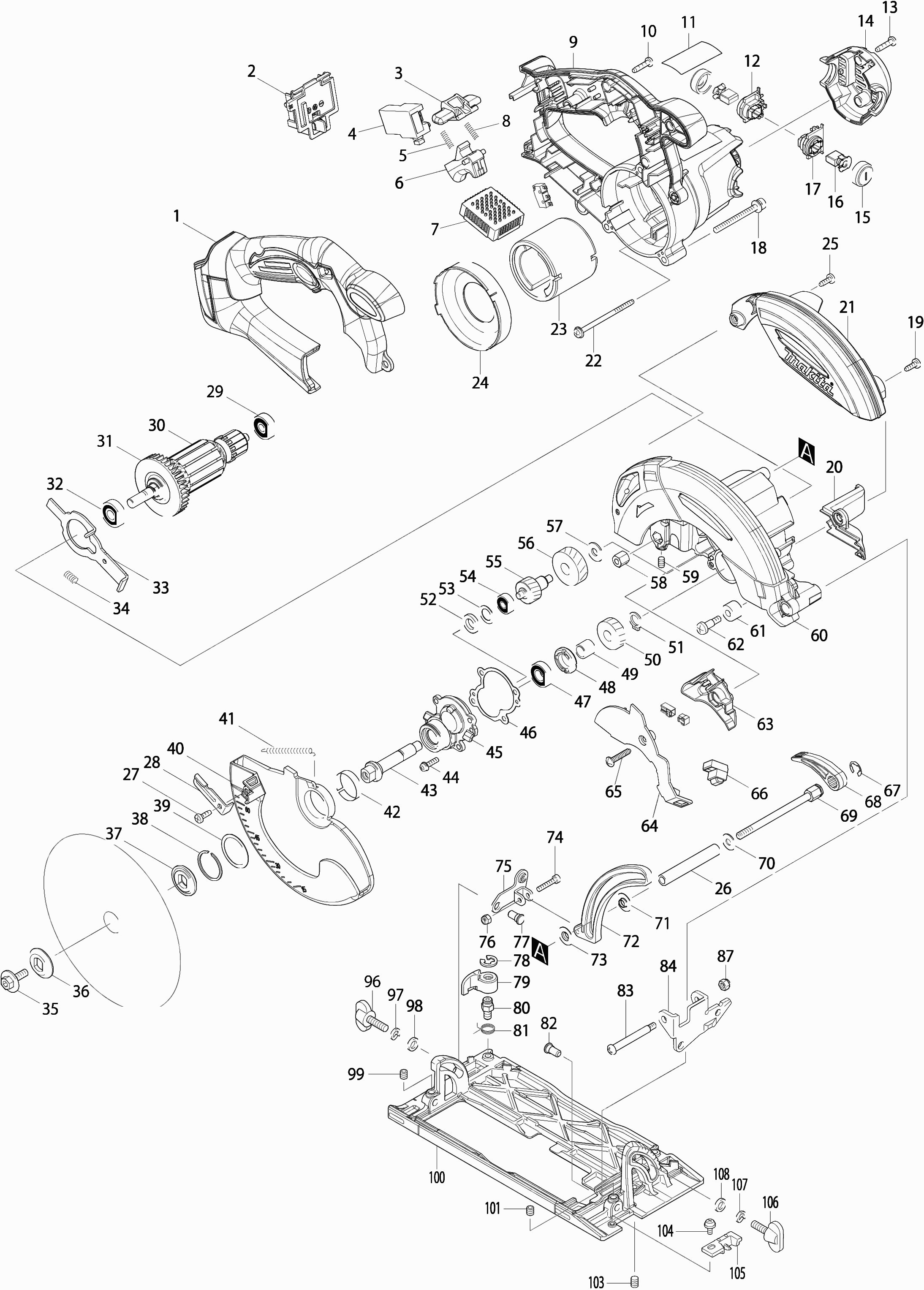

Zeichnungen der MAKITA BHS630
Teileliste der MAKITA BHS630
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Handgreepdeksel | ||||
| 001 | 141237-1 | Handgreepdeksel | € 37.04 | |
| Rubber pen 6 | ||||
| 001A | 263005-3 | Rubber pen 6 | € 0.99 | |
| Aansluitunit (3 contacten) | ||||
| 002 | 644808-8 | Aansluitunit (3 contacten) | € 3.64 | |
| Blokkeerknop | ||||
| 003 | 419664-3 | Blokkeerknop | € 1.00 | |
| Schakelaar 3 contacten | ||||
| 004 | 650631-1 | Schakelaar 3 contacten | € 13.71 | |
| Drukveer 4 | ||||
| 005 | 231469-9 | Drukveer 4 | € 0.99 | |
| Schakelknop | ||||
| 006 | 419665-1 | Schakelknop | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 007 | 620054-7 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 007A | 620059-7 | Nicht mehr lieferbar | ||
| Drukveer 4 | ||||
| 008 | 231469-9 | Drukveer 4 | € 0.99 | |
| Motorgehäuse | ||||
| 009 | 140984-1 | Motorgehäuse | € 39.79 | |
| Rubber pen 6 | ||||
| 009A | 263005-3 | Rubber pen 6 | € 0.99 | |
| Tapschroef 4x18 | ||||
| 010 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Typenschild | ||||
| 011 | 896399-7 | Typenschild | € 2.78 | |
| Koolborstelhouder "li" | ||||
| 012A | 643889-9 | Koolborstelhouder "li" | € 3.21 | |
| Tapschroef 4x18 | ||||
| 013 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
| Waaierdeksel | ||||
| 014 | 452787-4 | Waaierdeksel | € 7.43 | |
| Koolborstelhouderdop | ||||
| 015 | 643941-3 | Koolborstelhouderdop | € 2.43 | |
| Koolborstel set Cb-441 | ||||
| 016 | 194435-6 | Koolborstel set Cb-441 | € 4.57 | |
| Koolborstelhouder "re" | ||||
| 017 | 643882-3 | Koolborstelhouder "re" | € 2.78 | |
| Schroef 5x36 | ||||
| 018 | 911258-5 | Schroef 5x36 | € 0.99 | |
| Tapschroef M4x12mm Ck | ||||
| 019 | 266026-4 | Tapschroef M4x12mm Ck | € 0.99 | |
| Stop tbv spaankanaal | ||||
| 020 | 452790-5 | Stop tbv spaankanaal | € 4.07 | |
| Abdeckhaube | ||||
| 021 | 452789-0 | Abdeckhaube | € 13.71 | |
| Tapschroef Pf 4x65 | ||||
| 022 | 266060-4 | Tapschroef Pf 4x65 | € 1.43 | |
| Magneet houder | ||||
| 023 | 632H52-7 | Magneet houder | € 12.14 | |
| Zwischenplatte | ||||
| 024 | 452785-8 | Zwischenplatte | € 3.21 | |
| Tapschroef M4x12mm Ck | ||||
| 025 | 266026-4 | Tapschroef M4x12mm Ck | € 0.99 | |
| Afstandbus 6mm | ||||
| 026 | 331947-0 | Afstandbus 6mm | € 3.21 | |
| Schroef Pt4x12mm | ||||
| 027 | 266020-6 | Schroef Pt4x12mm | € 0.99 | |
| Ontgrendelknop | ||||
| 028 | 272270-3 | Ontgrendelknop | € 0.99 | |
| Kogellager 627ddw | ||||
| 029 | 210045-2 | Kogellager 627ddw | € 3.21 | |
| Anker 18v | ||||
| 030 | 519288-6 | Anker 18v | € 49.74 | |
| Waaier 55 | ||||
| 031 | 241869-5 | Waaier 55 | € 3.21 | |
| Kogellager 609llu | ||||
| 032 | 210060-6 | Kogellager 609llu | € 4.57 | |
| Achsblockierung | ||||
| 033 | 344681-3 | Achsblockierung | € 2.78 | |
| Drukveer 6x29mm | ||||
| 034 | 233117-6 | Drukveer 6x29mm | € 0.99 | |
| Zeskant bout 6x18 | ||||
| 035 | 266458-5 | Zeskant bout 6x18 | € 0.99 | |
| Buitenflens 28 | ||||
| 036 | 224421-4 | Buitenflens 28 | € 9.50 | |
| Binnenflens 28 | ||||
| 037 | 224417-5 | Binnenflens 28 | € 9.50 | |
| Seegering E-26 | ||||
| 038 | 257938-2 | Seegering E-26 | € 0.99 | |
| Ring 26 | ||||
| 039 | 267127-1 | Ring 26 | € 0.99 | |
| Verende beschermkap | ||||
| 040 | 452791-3 | Verende beschermkap | € 12.14 | |
| Trekveer 4mm | ||||
| 041 | 231874-0 | Trekveer 4mm | € 0.99 | |
| Ausgleichsscheibe | ||||
| 042 | 345470-9 | Ausgleichsscheibe | € 1.21 | |
| Nicht mehr lieferbar | ||||
| 043 | 324859-4 | Nicht mehr lieferbar | ||
| Inlegspie 3 | ||||
| 043A | 254031-3 | Inlegspie 3 | € 0.99 | |
| Schroef 4X16 A | ||||
| 044 | 911526-6 | Schroef 4X16 A | € 0.99 | |
| Lagerhuis | ||||
| 045 | 140983-3 | Lagerhuis | € 8.43 | |
| Rubber pen 4 | ||||
| 045A | 263002-9 | Rubber pen 4 | € 0.99 | |
| Dichtung | ||||
| 046 | 442141-0 | Dichtung | € 0.99 | |
| Kogellager 6900ddw | ||||
| 047 | 210069-8 | Kogellager 6900ddw | € 5.21 | |
| Lager borgring 14-23 | ||||
| 048 | 285847-5 | Lager borgring 14-23 | € 4.57 | |
| Ring 10 | ||||
| 049 | 257284-3 | Ring 10 | € 1.43 | |
| Nicht mehr lieferbar | ||||
| 050 | 227718-0 | Nicht mehr lieferbar | ||
| Borgring S-10 | ||||
| 051 | 961006-2 | Borgring S-10 | € 0.99 | |
| Rubber ring 10mm | ||||
| 052 | 262155-1 | Rubber ring 10mm | € 0.99 | |
| Revet 11mm | ||||
| 053 | 267369-7 | Revet 11mm | € 0.99 | |
| Kogellager 606Zz A | ||||
| 054 | 210137-7 | Kogellager 606Zz A | € 1.00 | |
| Tandwiel 17 | ||||
| 055 | 227717-2 | Tandwiel 17 | € 12.14 | |
| Tandwiel 17 | ||||
| 056 | 226676-7 | Tandwiel 17 | € 10.78 | |
| Sluitring 7 | ||||
| 057 | 253823-7 | Sluitring 7 | € 0.99 | |
| Mutter M6 | ||||
| 058 | 264064-0 | Mutter M6 | € 3.64 | |
| Zeskant bout 5x8 | ||||
| 059 | 266229-0 | Zeskant bout 5x8 | € 0.99 | |
| Vaste beschermkap | ||||
| 060 | 141002-8 | Vaste beschermkap | € 49.74 | |
| O-ring 24 | ||||
| 060A | 213953-6 | O-ring 24 | € 0.99 | |
| Naaldlager 609 | ||||
| 060B | 212012-3 | Naaldlager 609 | € 4.57 | |
| Naaldlager 810 | ||||
| 060C | 212003-4 | Naaldlager 810 | € 4.07 | |
| Rubber bus 6 | ||||
| 061 | 262511-5 | Rubber bus 6 | € 0.99 | |
| Metaaalschroef M5 | ||||
| 062 | 265115-2 | Metaaalschroef M5 | € 0.99 | |
| Verbindungsstück | ||||
| 063 | 452786-6 | Verbindungsstück | € 4.57 | |
| Abdeckhaube | ||||
| 064 | 452788-2 | Abdeckhaube | € 4.07 | |
| Tapschroef 4x20 | ||||
| 065 | 266042-6 | Tapschroef 4x20 | € 0.99 | |
| Light-circuit | ||||
| 066 | 631694-6 | Light-circuit | € 17.87 | |
| Nicht mehr lieferbar | ||||
| 067 | 961014-3 | Nicht mehr lieferbar | ||
| Schakelhendel 55mm | ||||
| 068 | 272260-6 | Schakelhendel 55mm | € 2.78 | |
| Inbusbout M6x85mm | ||||
| 069 | 265595-2 | Inbusbout M6x85mm | € 6.57 | |
| Sluitring 6 | ||||
| 070 | 253804-1 | Sluitring 6 | € 0.99 | |
| Kraagrevet 6mm | ||||
| 071 | 346477-8 | Kraagrevet 6mm | € 2.07 | |
| Tiefenanschlag | ||||
| 072 | 318245-9 | Tiefenanschlag | € 8.43 | |
| Kraagrevet 6mm | ||||
| 073 | 346477-8 | Kraagrevet 6mm | € 2.07 | |
| Inbusbout 4x20 | ||||
| 074 | 922137-2 | Inbusbout 4x20 | € 0.99 | |
| Gradengeleider | ||||
| 075 | 345876-1 | Gradengeleider | € 0.99 | |
| Borgmoer M4x7mm | ||||
| 076 | 252126-6 | Borgmoer M4x7mm | € 0.99 | |
| Kraagpin 6-7 | ||||
| 077 | 256480-0 | Kraagpin 6-7 | € 0.99 | |
| Stopring E-6 | ||||
| 078 | 259053-8 | Stopring E-6 | € 0.99 | |
| Blokkeerhandel | ||||
| 079 | 453165-1 | Blokkeerhandel | € 0.99 | |
| Stelschroef M6x10mm | ||||
| 080 | 265571-6 | Stelschroef M6x10mm | € 2.07 | |
| Torsieveer 11mm | ||||
| 081 | 233596-8 | Torsieveer 11mm | € 0.99 | |
| Kraagpin 6-7 | ||||
| 082 | 256480-0 | Kraagpin 6-7 | € 0.99 | |
| Kruiskopschroef M5 | ||||
| 083 | 265072-4 | Kruiskopschroef M5 | € 1.21 | |
| Hoekgeleider | ||||
| 084 | 345590-9 | Hoekgeleider | € 2.78 | |
| Zeskant borgmoer 5x8 | ||||
| 087 | 252103-8 | Zeskant borgmoer 5x8 | € 0.99 | |
| Knopbout M6x18mm | ||||
| 096 | 265783-1 | Knopbout M6x18mm | € 1.21 | |
| Vleugelbout M6x20mm | ||||
| 096 | JM23100066 | Vleugelbout M6x20mm | € 2.78 | |
| Veerring 6 P | ||||
| 097 | 942151-2 | Veerring 6 P | € 0.99 | |
| Sluitring 6x12mm | ||||
| 098 | 941151-9 | Sluitring 6x12mm | € 0.99 | |
| Inbusbout M6X6 A | ||||
| 099 | 265A21-7 | Inbusbout M6X6 A | € 0.99 | |
| Zoolplaat Bhs630 A | ||||
| 100 | 310931-8 | Zoolplaat Bhs630 A | € 37.04 | |
| Inbusbout M6X6 A | ||||
| 101 | 265A21-7 | Inbusbout M6X6 A | € 0.99 | |
| Inwendig zeskant bout M6x8 | ||||
| 103 | 265894-2 | Inwendig zeskant bout M6x8 | € 0.99 | |
| Schroef 4x8 | ||||
| 104 | 911109-2 | Schroef 4x8 | € 0.99 | |
| Bovengeleider cpl | ||||
| 105 | 450333-7 | Bovengeleider cpl | € 1.00 | |
| Schroef 6x20 | ||||
| 106 | 911333-7 | Schroef 6x20 | € 0.99 | |
| Vleugelbout M6x20mm | ||||
| 106 | JM23100066 | Vleugelbout M6x20mm | € 2.78 | |
| Veerring 6 P | ||||
| 107 | 942151-2 | Veerring 6 P | € 0.99 | |
| Sluitring 6x12mm | ||||
| 108 | 941151-9 | Sluitring 6x12mm | € 0.99 | |
