Hikoki VH-650 Zeichnungen und Teile
Genaue Typennummer:
VH-650
VH-650

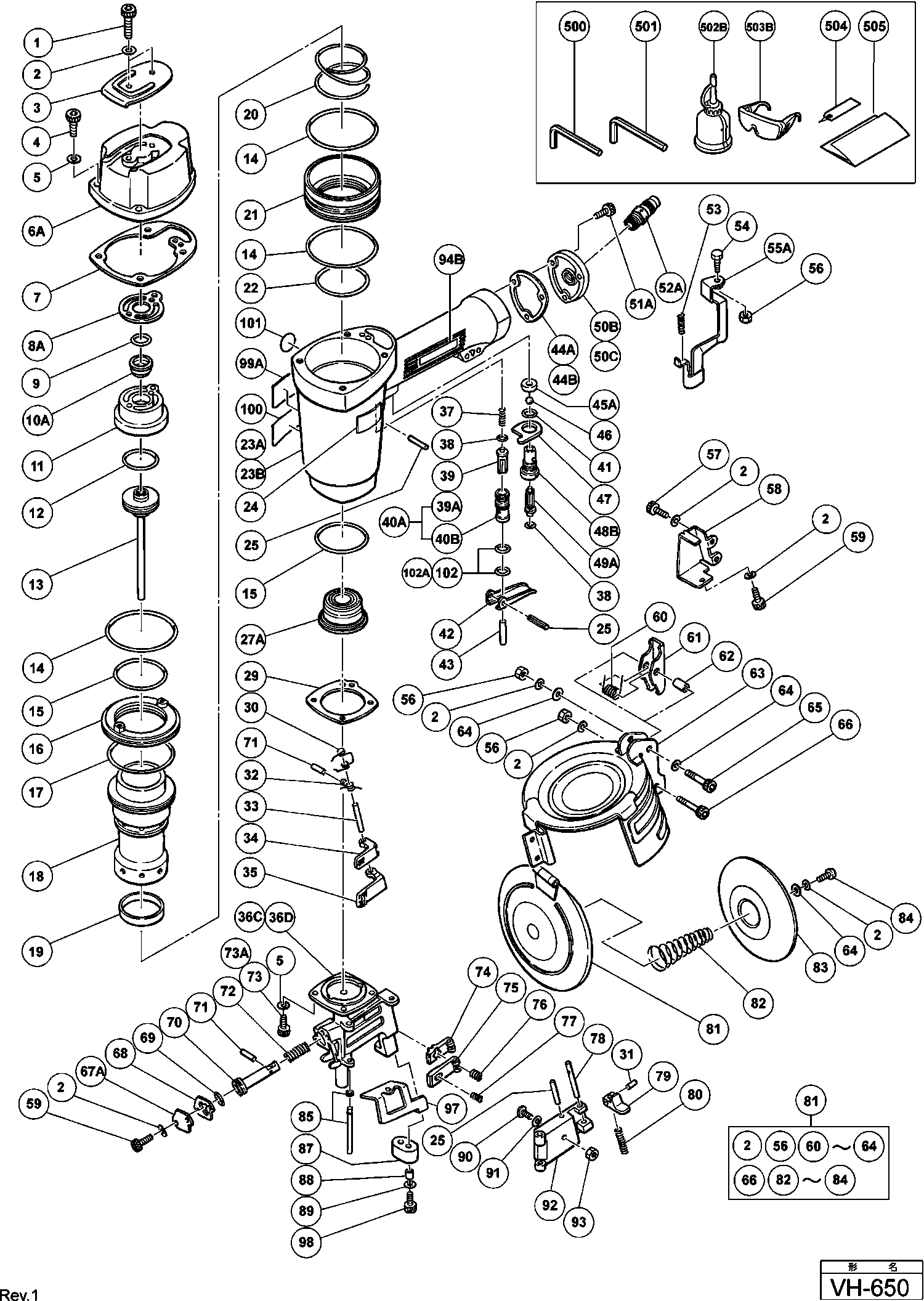

Zeichnungen der HIKOKI VH-650
Teileliste der HIKOKI VH-650
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Nicht mehr lieferbar | ||||
| 1 | 949822 | Nicht mehr lieferbar | ||
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 2 | 949454 | Federscheibe M5 (10st), C8fshe, C8fse | € 0.99 | |
| Top Cover | ||||
| 3 | 876444 | Top Cover | € 1.57 | |
| Inbusschraube M6x25 (10st) | ||||
| 4 | 949652 | Inbusschraube M6x25 (10st) | € 3.14 | |
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 5 | 949455 | Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 6A | 876440 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 6A | 876769 | Nicht mehr lieferbar | ||
| Pakking (f) | ||||
| 7 | 876747P | Pakking (f) | € 2.86 | |
| Pakking (g) | ||||
| 8A | 876749 | Pakking (g) | € 1.00 | |
| Ventil O-ring Nv45ab/nv83a/nr83a Till 12.1987 | ||||
| 9 | 872821 | Ventil O-ring Nv45ab/nv83a/nr83a Till 12.1987 | € 2.86 | |
| Ablassventil Nr83a u.a. | ||||
| 10A | 878417 | Ablassventil Nr83a u.a. | € 5.57 | |
| Head Cap (c) | ||||
| 11 | 876442 | Head Cap (c) | € 23.17 | |
| Kop Kap (d) | ||||
| 11 | 876748P | Kop Kap (d) | € 33.38 | |
| O-ring (p-36) Nv65ab | ||||
| 12 | 931835 | O-ring (p-36) Nv65ab | € 1.57 | |
| Piston | ||||
| 13 | 876734 | Piston | € 141.63 | |
| Zylinder O-ring Nv65ad2 | ||||
| 14 | 874104 | Zylinder O-ring Nv65ad2 | € 3.71 | |
| Cylinder O-ring I.d. 50.9mm | ||||
| 15 | 875602 | Cylinder O-ring I.d. 50.9mm | € 8.00 | |
| Nicht mehr lieferbar | ||||
| 16 | 876435 | Nicht mehr lieferbar | ||
| Zylinder O-ring (i.d 63.1.) Nv83a | ||||
| 17 | 877312 | Zylinder O-ring (i.d 63.1.) Nv83a | € 1.86 | |
| Nicht mehr lieferbar | ||||
| 18 | 876732 | Nicht mehr lieferbar | ||
| Cilinder Ring | ||||
| 19 | 876434 | Cilinder Ring | € 2.86 | |
| Nicht mehr lieferbar | ||||
| 20 | 875605 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 21 | 876731 | Nicht mehr lieferbar | ||
| Zylinder O-ring (b) I.d.55.9 Nv65 | ||||
| 22 | 876433 | Zylinder O-ring (b) I.d.55.9 Nv65 | € 10.71 | |
| Nicht mehr lieferbar | ||||
| 23A | 876758 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 23B | 876759 | Nicht mehr lieferbar | ||
| Rollstift D3x30 (10st) | ||||
| 25 | 949866 | Rollstift D3x30 (10st) | € 3.43 | |
| Piston Damper (a) | ||||
| 27A | 876766 | Piston Damper (a) | € 25.39 | |
| Packing (a) | ||||
| 29 | 876737 | Packing (a) | € 0.99 | |
| Main Feeder Spring (a) | ||||
| 30 | 876717 | Main Feeder Spring (a) | € 6.14 | |
| Rollstift D3x10 (10st) | ||||
| 31 | 949776 | Rollstift D3x10 (10st) | € 2.28 | |
| Sub Feeder Spring | ||||
| 32 | 876691 | Sub Feeder Spring | € 3.71 | |
| Feeder Shaft | ||||
| 33 | 876689 | Feeder Shaft | € 3.43 | |
| Main Feeder | ||||
| 34 | 876688 | Main Feeder | € 23.17 | |
| Sub Feeder | ||||
| 35 | 876707 | Sub Feeder | € 24.48 | |
| Nicht mehr lieferbar | ||||
| 36C | 876751 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 36D | 876752 | Nicht mehr lieferbar | ||
| Tauchkolbenfeder Nv83a u.a. | ||||
| 37 | 875643 | Tauchkolbenfeder Nv83a u.a. | € 1.00 | |
| Tauchkolben O-ring Nr83a/aa | ||||
| 38 | 874820 | Tauchkolben O-ring Nr83a/aa | € 1.57 | |
| Safety Plunger (a) | ||||
| 39 | 876739 | Safety Plunger (a) | € 10.42 | |
| Tauchkolben (a) Nv45ab | ||||
| 39A | 878122 | Tauchkolben (a) Nv45ab | € 2.28 | |
| Nicht mehr lieferbar | ||||
| 40A | 876764 | Nicht mehr lieferbar | ||
| Ventildrücker Nv83a | ||||
| 40B | 878266 | Ventildrücker Nv83a | € 15.71 | |
| O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | ||||
| 41 | 875638 | O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | € 1.57 | |
| Hebel Nv45ab/nv83a/nr83a | ||||
| 42 | 876203 | Hebel Nv45ab/nv83a/nr83a | € 2.43 | |
| Sicherheitsstift (b) Nv83a/nv45ab | ||||
| 43 | 875642 | Sicherheitsstift (b) Nv83a/nv45ab | € 8.28 | |
| Nicht mehr lieferbar | ||||
| 44A | 876447 | Nicht mehr lieferbar | ||
| Dichtung (d) Nv83a/nr83a | ||||
| 44B | 877331 | Dichtung (d) Nv83a/nr83a | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 45A | 878734 | Nicht mehr lieferbar | ||
| Urethankugel (b) D7.14 Nv83a/u.a | ||||
| 46 | 875645 | Urethankugel (b) D7.14 Nv83a/u.a | € 3.71 | |
| Ventilplatte Nv83a u.a. | ||||
| 47 | 875644 | Ventilplatte Nv83a u.a. | € 1.00 | |
| Schalterdruckventil Nv83a/nr83a Alte Art.nr.87673 | ||||
| 48B | 877335 | Schalterdruckventil Nv83a/nr83a Alte Art.nr.87673 | € 12.00 | |
| Abzugkolben Nv83a u.a. | ||||
| 49A | 878121 | Abzugkolben Nv83a u.a. | € 1.57 | |
| Nicht mehr lieferbar | ||||
| 50B | 876446 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 50B | 877050Z | Nicht mehr lieferbar | ||
| Kappe Nr83a/u.a. | ||||
| 50C | 878311 | Kappe Nr83a/u.a. | € 10.14 | |
| Inbusschraube M5x18 (10st) | ||||
| 51A | 949658 | Inbusschraube M5x18 (10st) | € 1.71 | |
| Staubschutzkappe Nv83a/u.a, Nr90aa | ||||
| 52 | 872035 | Staubschutzkappe Nv83a/u.a, Nr90aa | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 52A | 874782 | Nicht mehr lieferbar | ||
| Safety Spring | ||||
| 53 | 876676 | Safety Spring | € 1.00 | |
| Sicherheitsbolzen Nv83a u.a. | ||||
| 54 | 875650 | Sicherheitsbolzen Nv83a u.a. | € 1.00 | |
| Pushing Lever (g) (old 876740) | ||||
| 55A | 876763 | Pushing Lever (g) (old 876740) | € 38.88 | |
| MOER M5 (10 STUKS) (OUD 949555Z | ||||
| 56 | 949555 | MOER M5 (10 STUKS) (OUD 949555Z | € 1.00 | |
| Inbusschraube M5x12 (10st) | ||||
| 57 | 949765 | Inbusschraube M5x12 (10st) | € 2.43 | |
| Safety Guard | ||||
| 58 | 876696 | Safety Guard | € 5.57 | |
| Inbusschraube M5x10 (10st) | ||||
| 59 | 949819 | Inbusschraube M5x10 (10st) | € 2.43 | |
| Magazine Lock Spring | ||||
| 60 | 876703 | Magazine Lock Spring | € 3.71 | |
| Nicht mehr lieferbar | ||||
| 61 | 876702 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 62 | 876743 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 63 | 876742 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 64 | 876205 | Nicht mehr lieferbar | ||
| Hex.socket Hd.bolt M5x30 (10 Pcs) | ||||
| 65 | 949664 | Hex.socket Hd.bolt M5x30 (10 Pcs) | € 3.57 | |
| Inbusschraube M5x25 (10st) | ||||
| 66 | 949662 | Inbusschraube M5x25 (10st) | € 2.00 | |
| Feed Piston Cover (old 876694) | ||||
| 67A | 876661 | Feed Piston Cover (old 876694) | € 23.17 | |
| Pakking (e) | ||||
| 68 | 876695 | Pakking (e) | € 1.00 | |
| O-ring (p16) Div.typen | ||||
| 69 | 873095 | O-ring (p16) Div.typen | € 0.99 | |
| Feed Piston | ||||
| 70 | 876692 | Feed Piston | € 12.85 | |
| Rollstift D2,5x10 (10st) | ||||
| 71 | 949551 | Rollstift D2,5x10 (10st) | € 1.57 | |
| Feder | ||||
| 72 | 876693 | Feder | € 2.43 | |
| Inbusschraube M6x20 (10st) | ||||
| 73 | 949660 | Inbusschraube M6x20 (10st) | € 3.14 | |
| Nicht mehr lieferbar | ||||
| 73A | 877947 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 74 | 877143 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 75 | 876679 | Nicht mehr lieferbar | ||
| Hauptstopfeder Nv45ab/nv83a | ||||
| 76 | 876681 | Hauptstopfeder Nv45ab/nv83a | € 1.57 | |
| Sub Stopper Spring | ||||
| 77 | 876685 | Sub Stopper Spring | € 1.43 | |
| Lock Shaft | ||||
| 78 | 876682 | Lock Shaft | € 3.71 | |
| Guide Lock | ||||
| 79 | 877374 | Guide Lock | € 9.71 | |
| Feder (1) | ||||
| 80 | 877372 | Feder (1) | € 2.28 | |
| Magazijn Kompleet | ||||
| 81 | 876741 | Magazijn Kompleet | € 222.14 | |
| Nicht mehr lieferbar | ||||
| 82 | 876701 | Nicht mehr lieferbar | ||
| Nagelhouder | ||||
| 83 | 876700 | Nagelhouder | € 8.28 | |
| Inbusstelschroef M5x10 | ||||
| 84 | 876705 | Inbusstelschroef M5x10 | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 85 | 876760 | Nicht mehr lieferbar | ||
| Guard Damper | ||||
| 87 | 876697 | Guard Damper | € 3.14 | |
| Damper Collar | ||||
| 88 | 876706 | Damper Collar | € 1.57 | |
| Unterlegscheibe M5 (10st) | ||||
| 89 | 949431 | Unterlegscheibe M5 (10st) | € 0.99 | |
| Bolzen | ||||
| 90 | 876680 | Bolzen | € 2.43 | |
| Drukring | ||||
| 91 | 876686 | Drukring | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 92 | 876677 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 93 | 874780 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 94B | 878312 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 97 | 880040 | Nicht mehr lieferbar | ||
| Inbusschraube M5x14 (10st) | ||||
| 98 | 949665 | Inbusschraube M5x14 (10st) | € 2.00 | |
| Warnschild Nv65ah, Nr90aa | ||||
| 99A | 884070 | Warnschild Nv65ah, Nr90aa | € 1.57 | |
| Nicht mehr lieferbar | ||||
| 100 | 878183 | Nicht mehr lieferbar | ||
| Warnschild Nv50af3, Nr90aa | ||||
| 101 | 883513 | Warnschild Nv50af3, Nr90aa | € 1.57 | |
| O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | ||||
| 102 | 875638 | O-ring (s-12) Dv20v1/cs35b/u.a. Vb16y | € 1.57 | |
| O-ring (i.d.10.7) | ||||
| 102A | 884112 | O-ring (i.d.10.7) | € 1.57 | |
| Nicht mehr lieferbar | ||||
| 501 | 944459 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 502B | 877153 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 503B | 875769 | Nicht mehr lieferbar | ||
| Caution Tag | ||||
| 504 | 882413 | Caution Tag | € 1.86 | |
| Nicht mehr lieferbar | ||||
| 505 | 882414 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 601 | 876750Z | Nicht mehr lieferbar | ||
| Hex.socket Hd.bolt M5x90 | ||||
| 602 | 876607 | Hex.socket Hd.bolt M5x90 | € 2.00 | |
| Nicht mehr lieferbar | ||||
| 603 | 876618 | Nicht mehr lieferbar | ||
| Pakking (g) | ||||
| 604A | 876749 | Pakking (g) | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 605 | 876606 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 606 | 876605 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 607 | 876441 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 608 | 876604 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 609 | 876720 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 610 | 874116 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 611 | 876754Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 612 | 876755Z | Nicht mehr lieferbar | ||
| Plunger (a) | ||||
| 613 | 876723Z | Plunger (a) | € 12.42 | |
| Plunger (b) | ||||
| 614 | 876724Z | Plunger (b) | € 11.14 | |
| Schiebefeder Nv83a | ||||
| 615 | 877144 | Schiebefeder Nv83a | € 1.57 | |
| Plunger Spring (a) | ||||
| 616 | 876725Z | Plunger Spring (a) | € 0.99 | |
| Plunger Spring (b) | ||||
| 617 | 876726 | Plunger Spring (b) | € 0.99 | |
| Valve Bushing (d) | ||||
| 618 | 876727Z | Valve Bushing (d) | € 17.02 | |
| Tauchkolben O-ring Nr83a/aa | ||||
| 619 | 874820 | Tauchkolben O-ring Nr83a/aa | € 1.57 | |
| Nicht mehr lieferbar | ||||
| 620 | 876750 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 621 | 876762 | Nicht mehr lieferbar | ||
| Vet (attolub No.2) 500g | ||||
| 622 | 317918 | Vet (attolub No.2) 500g | € 30.63 | |
