Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki UM12VST2UAZ'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki UM12VST2UAZ

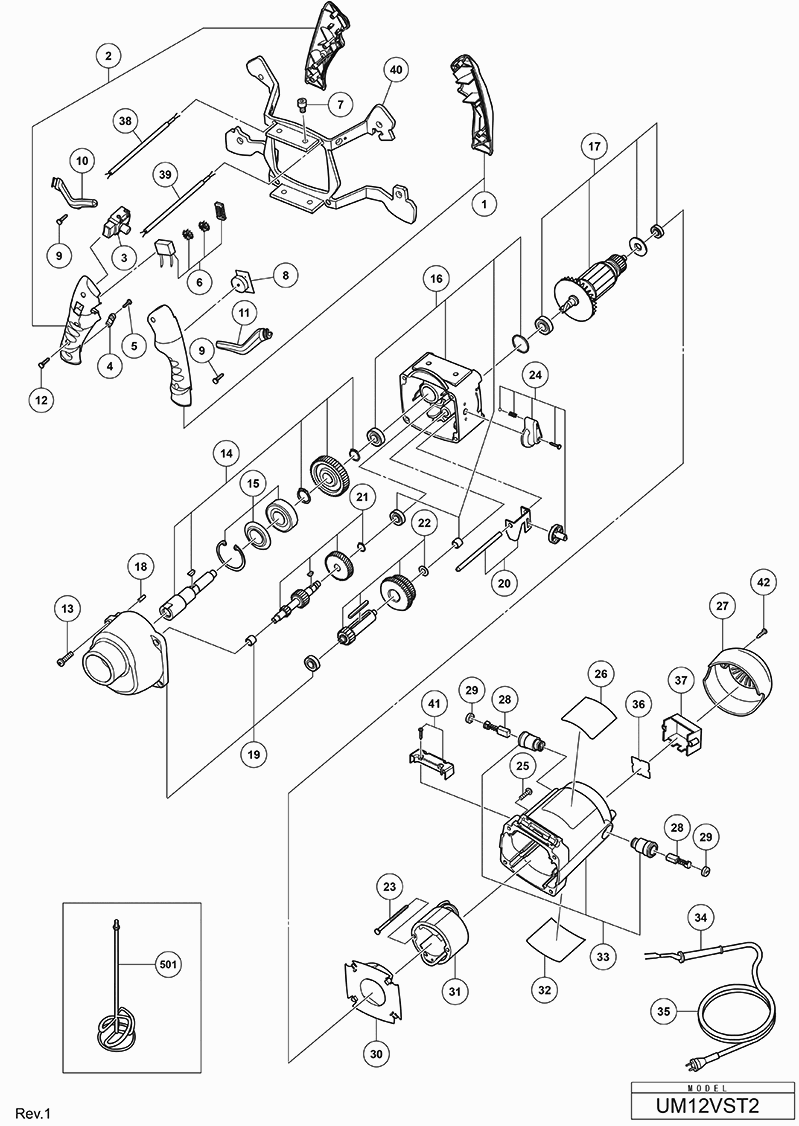

Teilezeichnung 1

Teileliste der Hikoki UM12VST2UAZ

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

HANDLE ASS'Y (L)
1 375046 8.40 10.00

HANDLE ASS'Y (R)
2 375047 8.40 10.00

SWITCH
3 375063 4.95 5.89

Clamp
4 333609 1.04 1.23

SCREW ST4.2X12 (2 PCS.)
5 375060 1.04 1.23

INDUCTANCE UNIT
6 375058 3.60 4.28

SCREW M8X14 (4 PCS.)
7 375056 2.85 3.39

CIRCUITRY BOARD
8 375062 6.45 7.68

SCREW ST3X14 (2 PCS.) NEW
9 375059 1.04 1.23

WIRING GROOVE (R)
10 375049 1.50 1.78

WIRING GROOVE (L)
11 375048 1.50 1.78

SCREW ST3.9X16 (6 PCS.)
12 375053 1.04 1.23

Screw M5x20 (4 Pcs)
13 333615 1.04 1.23

Spindle Gear Ass'y
14 333617 12.00 14.28

Bearing With Cover
15 333618 3.75 4.46

Gear Box Ass'y
16 333619 24.48 29.13

Anker
17 333596 36.85 43.85

Stift (1)
18 333620 1.04 1.23

BEARING COVER ASS'Y
19 375681 15.95 18.98

Pivot Ass'y
20 333623 1.80 2.14

Second Pinion Ass'y
21 333621 13.75 16.36

Third Pinion Ass'y
22 333622 15.26 18.16

Screw St 4.2x70 (2 Pcs)
23 333627 1.04 1.23

LEVER ASS'Y
24 375052 2.55 3.03

Screw M5x25 (4 Pcs)
25 333630 1.04 1.23

REAR COVER
27 375798 2.85 3.39

Koolborstels Um12/16vst
28 333631 1.80 2.14

Koolborstel Dop (2 Stuks)
29 333600 1.04 1.23

AIR GUIDE SHIM
30 375054 1.50 1.78

Veld Um12vst
31 333598 16.36 19.47

Motor Box Ass'y
33 333599 12.15 14.46

Huelse (1)
34 333636 1.20 1.43

Nicht mehr lieferbar
35 333637

CONTROLLER
36 375051 15.81 18.82

PROTECTIVE GUARD
37 375683 1.50 1.78

CABLE 0.75 (5 PCS.)
38 375682 4.20 5.00

CABLE 3X0.5X0.23
39 375050 2.10 2.50

HOB
40 375057 26.54 31.58

CABLE COVER ASS'Y
41 375055 1.65 1.96

SCREW ST3.5X16 (2 PCS.)
42 375061 1.04 1.23
