Hikoki TR-12 Zeichnungen und Teile
Genaue Typennummer:
TR-12
TR-12

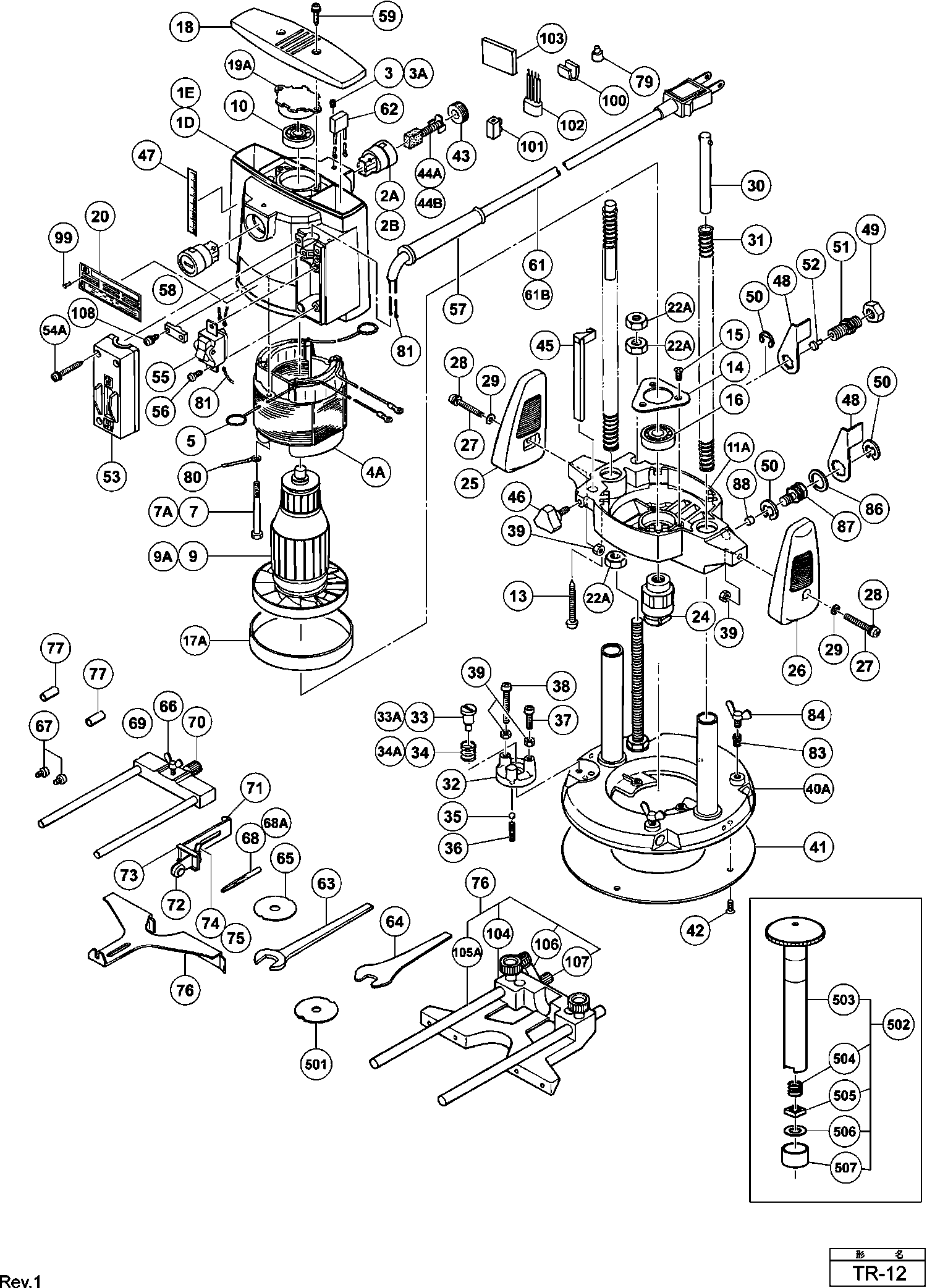

Zeichnungen der HIKOKI TR-12
Teileliste der HIKOKI TR-12
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Huis (oud 986780) | ||||
| 1D | 997460 | Huis (oud 986780) | € 36.00 | |
| Nicht mehr lieferbar | ||||
| 1E | 997462 | Nicht mehr lieferbar | ||
| Kohlekasten Zsb | ||||
| 2A | 953123Z | Kohlekasten Zsb | € 6.28 | |
| Kohlekasten Zsb | ||||
| 2B | 986773 | Kohlekasten Zsb | € 6.14 | |
| Schlitzschraube (10 Stk) | ||||
| 3 | 949365 | Schlitzschraube (10 Stk) | € 0.99 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 3A | 938477 | Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 4A | 340434C | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 4A | 340434D | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 4A | 340434E | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 4A | 340434F | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 4A | 340434G | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 4A | 340443F | Nicht mehr lieferbar | ||
| Kohlenhalterklemme M12sa/v | ||||
| 5 | 998744 | Kohlenhalterklemme M12sa/v | € 1.14 | |
| Bolt (+hd.) M5x60 | ||||
| 7 | 956763 | Bolt (+hd.) M5x60 | € 1.00 | |
| Schneidschraube D5x65 (div.typen) | ||||
| 7A | 960251 | Schneidschraube D5x65 (div.typen) | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 9 | 956766U | Nicht mehr lieferbar | ||
| Anker | ||||
| 9A | 360489E | Anker | € 74.53 | |
| Anker 240v | ||||
| 9A | 360489F | Anker 240v | € 83.38 | |
| Kugellager 6200 Vv | ||||
| 10 | 6200VV | Kugellager 6200 Vv | € 5.85 | |
| Onderhuis | ||||
| 11A | 997464 | Onderhuis | € 27.04 | |
| Nicht mehr lieferbar | ||||
| 13 | 956669 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 14 | 956768 | Nicht mehr lieferbar | ||
| Senkkopfschraube M4x10 (10st), C8fshe, C8fse | ||||
| 15 | 949322 | Senkkopfschraube M4x10 (10st), C8fshe, C8fse | € 1.00 | |
| Kugellager 6201 Vv | ||||
| 16 | 6201VV | Kugellager 6201 Vv | € 6.14 | |
| Ring (b) | ||||
| 17A | 956938 | Ring (b) | € 1.86 | |
| EINDDEKSEL | ||||
| 18 | 956770 | EINDDEKSEL | € 5.14 | |
| Lagerbus (oud 956771) | ||||
| 19A | 961443 | Lagerbus (oud 956771) | € 12.42 | |
| Mutter M10 (selbstsichernd) 10st | ||||
| 22A | 949572 | Mutter M10 (selbstsichernd) 10st | € 2.28 | |
| Nicht mehr lieferbar | ||||
| 24 | 956911 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 24 | 956920 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 24 | 956926Z | Nicht mehr lieferbar | ||
| Griff | ||||
| 25 | 956776 | Griff | € 5.00 | |
| HANDGREEP | ||||
| 26 | 956777 | HANDGREEP | € 5.00 | |
| Kopfschraube M5x35 (10st) | ||||
| 27 | 949247 | Kopfschraube M5x35 (10st) | € 1.57 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 28 | 949454 | Federscheibe M5 (10st), C8fshe, C8fse | € 0.99 | |
| Unterlegscheibe M5 (10st) | ||||
| 29 | 949431 | Unterlegscheibe M5 (10st) | € 0.99 | |
| Federfuhrung | ||||
| 30 | 956778 | Federfuhrung | € 2.86 | |
| Veer (nieuw 303316 Of 303317) | ||||
| 31 | 956779 | Veer (nieuw 303316 Of 303317) | € 2.28 | |
| Stopperstuk | ||||
| 32 | 956780 | Stopperstuk | € 3.43 | |
| Nicht mehr lieferbar | ||||
| 33 | 956781 | Nicht mehr lieferbar | ||
| Zelftappende Schroef D4 X12 | ||||
| 33A | 997465 | Zelftappende Schroef D4 X12 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 34 | 956818 | Nicht mehr lieferbar | ||
| Feder (a) M8/m8v/m12sa7m12v | ||||
| 34A | 971858 | Feder (a) M8/m8v/m12sa7m12v | € 1.00 | |
| Stahlkugel D6,35 (10st) | ||||
| 35 | 959150 | Stahlkugel D6,35 (10st) | € 1.29 | |
| Nicht mehr lieferbar | ||||
| 36 | 955356 | Nicht mehr lieferbar | ||
| Kopfschraube M5x20 (10st) C8fshe, C8fse | ||||
| 37 | 949241 | Kopfschraube M5x20 (10st) C8fshe, C8fse | € 1.29 | |
| MACHINESCHROEF M5X40 (OUD 949248Z) | ||||
| 38 | 949248 | MACHINESCHROEF M5X40 (OUD 949248Z) | € 1.71 | |
| MOER M5 (10 STUKS) (OUD 949555Z | ||||
| 39 | 949555 | MOER M5 (10 STUKS) (OUD 949555Z | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 40A | 997463 | Nicht mehr lieferbar | ||
| Voetplaat A | ||||
| 41 | 956783 | Voetplaat A | € 4.00 | |
| Senkkopfschraube M5x10 (10st) | ||||
| 42 | 949331 | Senkkopfschraube M5x10 (10st) | € 1.00 | |
| Kohlenkappe H90sc/se/m12sa/v | ||||
| 43 | 937949 | Kohlenkappe H90sc/se/m12sa/v | € 1.29 | |
| Kohlenkappe C13u/m12v/div.typen H70sa | ||||
| 43 | 940540 | Kohlenkappe C13u/m12v/div.typen H70sa | € 0.99 | |
| Koolborstel (2 Stuks) | ||||
| 44A | 999036 | Koolborstel (2 Stuks) | € 4.28 | |
| Kohlenbürsten (paar) G23ss | ||||
| 44B | 999038 | Kohlenbürsten (paar) G23ss | € 7.38 | |
| Tiefenanschlag | ||||
| 45 | 956784 | Tiefenanschlag | € 2.28 | |
| Knopf | ||||
| 46 | 958573 | Knopf | € 1.57 | |
| Nicht mehr lieferbar | ||||
| 47 | 956775P | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 47 | 956785 | Nicht mehr lieferbar | ||
| Schakelblokkering | ||||
| 48 | 956786 | Schakelblokkering | € 1.00 | |
| U-nut M12 | ||||
| 49 | 946541 | U-nut M12 | € 1.00 | |
| Ring | ||||
| 50 | 670514 | Ring | € 1.00 | |
| Schraube | ||||
| 51 | 956787 | Schraube | € 3.43 | |
| Stift (1) | ||||
| 52 | 956921 | Stift (1) | € 1.00 | |
| SCHAKELAARDEKSEL | ||||
| 53 | 956788 | SCHAKELAARDEKSEL | € 3.57 | |
| Schneidschraube D4x25 M.flansch | ||||
| 54A | 306999 | Schneidschraube D4x25 M.flansch | € 0.99 | |
| Schalter | ||||
| 55 | 956789 | Schalter | € 22.51 | |
| Schraube | ||||
| 56 | 958715 | Schraube | € 0.99 | |
| Snoertule D10.8 | ||||
| 57 | 936422 | Snoertule D10.8 | € 2.43 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 58 | 937631 | Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 59 | 930446 | Nicht mehr lieferbar | ||
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 61 | 500447Z | Anschlusskabel (cord Armor D8.8) For Pan | € 6.28 | |
| Nicht mehr lieferbar | ||||
| 61A | 500434Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 61B | 500435Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 61B | 500455Z | Nicht mehr lieferbar | ||
| Kondensator Div.typen | ||||
| 62 | 994273 | Kondensator Div.typen | € 4.08 | |
| Nicht mehr lieferbar | ||||
| 63 | 956922 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 64 | 956923 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 65 | 956790 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 65 | 956933 | Nicht mehr lieferbar | ||
| Flügelschraube M6x10 (10st) | ||||
| 66 | 949394 | Flügelschraube M6x10 (10st) | € 6.71 | |
| Kopfschraube M5x 6 (10st) | ||||
| 67 | 949234 | Kopfschraube M5x 6 (10st) | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 68 | 956808 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 68A | 313765 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 69 | 956792 | Nicht mehr lieferbar | ||
| Schraube | ||||
| 70 | 956793 | Schraube | € 5.00 | |
| Nicht mehr lieferbar | ||||
| 71 | 956794 | Nicht mehr lieferbar | ||
| Roller | ||||
| 72 | 956795 | Roller | € 3.43 | |
| Stelplaat | ||||
| 73 | 956796 | Stelplaat | € 2.28 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 74 | 949432 | Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | € 1.00 | |
| Flügelschraube M6x10 (10st) | ||||
| 75 | 949394 | Flügelschraube M6x10 (10st) | € 6.71 | |
| Nicht mehr lieferbar | ||||
| 76 | 956797 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 76 | 956914 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 77 | 306998 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 77 | 956798 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 77 | 956799 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 77 | 956927Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 77 | 956928Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 77 | 956929 | Nicht mehr lieferbar | ||
| Verbinder 50091 (10st) Div.typen | ||||
| 79 | 959140 | Verbinder 50091 (10st) Div.typen | € 3.14 | |
| Verbinderkabel | ||||
| 80 | 937633 | Verbinderkabel | € 1.00 | |
| Kabelschuh (a) M3,5 (10st) Cj65v3 | ||||
| 81 | 960356 | Kabelschuh (a) M3,5 (10st) Cj65v3 | € 2.86 | |
| Feder M8/m8v/m12sa/m12v, C8fse | ||||
| 83 | 947859 | Feder M8/m8v/m12sa/m12v, C8fse | € 0.99 | |
| Vleugelschroef M6x15 | ||||
| 84 | 956924 | Vleugelschroef M6x15 | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 86 | 971846 | Nicht mehr lieferbar | ||
| Schraube | ||||
| 87 | 971847 | Schraube | € 2.86 | |
| BLOKKING | ||||
| 88 | 971848 | BLOKKING | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 99 | 949509 | Nicht mehr lieferbar | ||
| Gummi | ||||
| 100 | 930153 | Gummi | € 0.99 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 101 | 938307 | Schraubklemme 1-reihig Div.typen Till 10.1999 For | € 2.02 | |
| Nicht mehr lieferbar | ||||
| 102 | 500323 | Nicht mehr lieferbar | ||
| Halter | ||||
| 103 | 963243 | Halter | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 104 | 956915 | Nicht mehr lieferbar | ||
| Geleiderpin | ||||
| 105A | 956916 | Geleiderpin | € 4.57 | |
| Schroefhouder | ||||
| 106 | 956917 | Schroefhouder | € 4.00 | |
| Geleid Bar | ||||
| 107 | 956918 | Geleid Bar | € 13.35 | |
| Nicht mehr lieferbar | ||||
| 108 | 984750 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 501 | 956756 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 502 | 317297 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 503 | 317298 | Nicht mehr lieferbar | ||
| Feder (a) M8/m8v/m12sa7m12v | ||||
| 504 | 971858 | Feder (a) M8/m8v/m12sa7m12v | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 505 | 317299 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 506 | 956046 | Nicht mehr lieferbar | ||
| Hülse | ||||
| 507 | 317300 | Hülse | € 4.57 | |
| Nicht mehr lieferbar | ||||
| 601 | 956758 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 602 | 956759 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 603 | 956929 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 604 | 956930 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 605 | 956931Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 606 | 956932 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 607 | 956933 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 608 | 956934 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 609 | 956939Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 610 | 997466 | Nicht mehr lieferbar | ||
| Fluegelmutter | ||||
| 611 | 997467 | Fluegelmutter | € 4.00 | |
| Kopfschraube M5x12 (10st), C8fse | ||||
| 612 | 949237 | Kopfschraube M5x12 (10st), C8fse | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 613 | 303347 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 614 | 303348 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 615 | 303349 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 616 | 303350 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 617 | 303351 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 618 | 303352 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 619 | 303353 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 620 | 303354 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 621 | 303355 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 622 | 956803 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 623 | 956806 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 624 | 956809 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 625 | 956810 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 626 | 956812 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 627 | 956813 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 628 | 956913 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 629 | 317297 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 630 | 317298 | Nicht mehr lieferbar | ||
| Feder (a) M8/m8v/m12sa7m12v | ||||
| 631 | 971858 | Feder (a) M8/m8v/m12sa7m12v | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 632 | 317299 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 633 | 956046 | Nicht mehr lieferbar | ||
| Hülse | ||||
| 634 | 317300 | Hülse | € 4.57 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
