Zeichnungen der Hikoki TLE-550

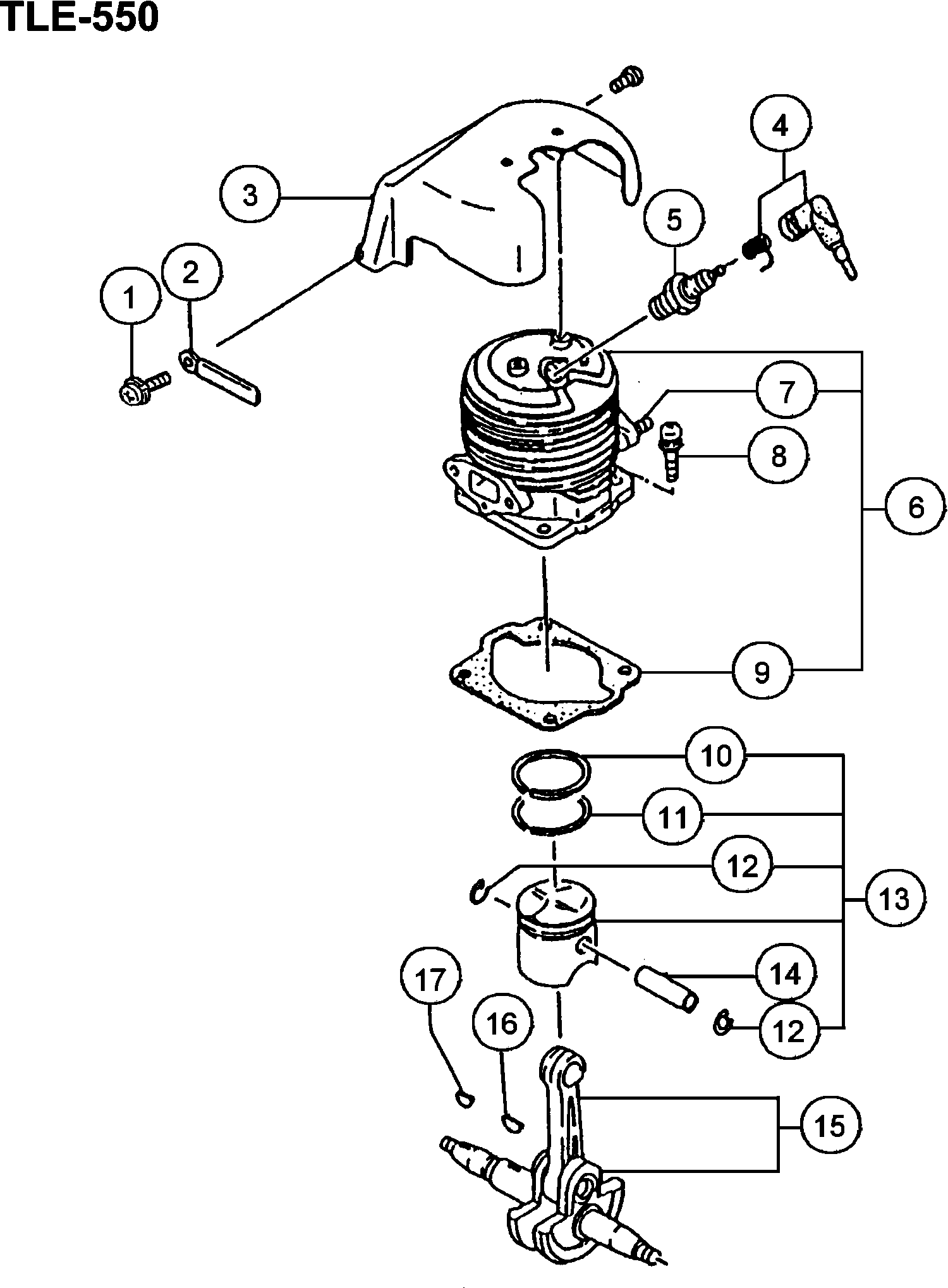

Teilezeichnung 1

Teileliste der Hikoki TLE-550

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Schraube 5x12/p alte Art.nr 994-13050-121
1 6695321 1.15 1.37

Kabelklemme kpl.
2 6688011 1.15 1.37

Zylinder Abdeckung alte Art.nr. 016-10244-20
3 6685695 13.53 16.09

Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
4 6687468 2.31 2.75

Bougie Bmr7a
5 6699316 8.91 10.61

Nicht mehr lieferbar
6 6697742

Bolzen 6x30
7 6686773 1.15 1.37

Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184
8 6695495 1.15 1.37

Zylinderdichtung alte Art.nr. 017-10200-21
9 6685752 1.15 1.37

Kolbenring alte Art.nr. 040-01100-20
10 6686051 7.10 8.45

Kolbenring alte Art.nr. 041-10100-20
11 6686133 4.45 5.30

Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0
12 6686029 1.15 1.37

Kolben Set Pn alte Art.nr. 030-10266-90
13 6685904 34.19 40.68

Kolbenbolzen 10x35 alte Art.nr. 037-10100-20
14 6686019 2.31 2.75

Nicht mehr lieferbar
15 6697173

Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
16 6684899 2.15 2.56

Scheibenfeder 3x13x5 alte Art.nr. 068-02000-20
17 6686457 1.15 1.37

Zwischenlegering 0.10 f. Kurbelwelle
31 6686470 1.15 1.37

Zwischenlegering 0.20 f. Kurbelwelle alte Art.nr.
31 6686472 1.15 1.37

Zwischenlegering 0.30 f. Kurbelwelle alte Art.nr.
31 6686473 1.15 1.37

Kurbelgehäuse kpl. alte Art.nr. 072-10243-91
32 6686595 66.40 79.02

Dichtung f. Kurbelgehäuse alte Art.nr. 090-10200-
33 6686727 1.15 1.37

Öldichtung 15307 alte Art.nr. 999-66153-000
34 6695641 2.31 2.75

Nicht mehr lieferbar
35 6695557

Nicht mehr lieferbar
36 6695562

Öldichtung Ue17307 alte Art.nr. 999-66173-066
37 6695648 3.30 3.93

Nicht mehr lieferbar
38 6695499

Abflussdichtung alte Art.-nr.727-01040-20
39 6692685 1.15 1.37

Schraube 6x10 alte Art.nr. 990-11060-102
40 6694926 1.15 1.37

Nicht mehr lieferbar
41 6689682

Wellenregler
42 6689679 2.31 2.75

Schraube 3x6 alte Art.nr. 990-11030-061
43 6694855 1.15 1.37

Öl Membran
44 6689175 1.15 1.37

Schraube 4x8 alte Art.nr. 990-11040-081 Till Z063
45 6694861 1.15 1.37

Regler kpl. alte Art.nr. 114-10250-91
46 6687057 22.24 26.46

Reglerplatte
47 6689780 2.31 2.75

Reglerbuchse
48 6689782 10.23 12.17

Anschlagring außen C-15 alte Art.nr. 993-50015-00
49 6695285 1.15 1.37

Dichtung f. Reglerabdeckung
61 6689775 1.15 1.37

Reglerdeckel kpl.
62 6689771 7.26 8.64

Öldichtung Ud15257 alte Art.nr. 999-66152-564
63 6695637 3.30 3.93

Schraube 4x10 alte Art.nr. 990-11040-101
64 6694863 1.15 1.37

Magneto Rotor Comp.
65 6601166 67.30 80.09

Ring
66 6695198 1.15 1.37

Nuss 10 alte Art.nr.991-09100-00
67 6695134 1.15 1.37

Schraube 4x22/ws alte Art.nr. 994-16040-226
68 6695410 1.15 1.37

Zündspule alte Art.nr. 167-21954-90
69 6695943 44.31 52.73

Kabelstopper kpl. Till F061750
70 6687826 2.31 2.75

Leine alte Art.nr. 178-10269-80 Since F061751
70 6696371 3.30 3.93

Nicht mehr lieferbar
71 6687047

Kabelklemme kpl.
72 6688008 1.15 1.37

Schraube 6x30/s Art:nr.822-04230-20
73 6695364 1.15 1.37

Gummidichtung Till C026900
74 6688040 1.15 1.37

Erdungskabel B70m
75 6688448 2.31 2.75

Filterdichtung
91 6690183 1.15 1.37

Ansaugkrümmerdichtung
92 6689899 1.15 1.37

Vergaser Isolator Set
93 6689980 8.91 10.61

Nicht mehr lieferbar
94 6695425

Vergaserdichtung
95 6689826 1.15 1.37

Drosselhebel alte Art.nr.495-04200-20
96 6691004 1.15 1.37

Clip 5.5 alte Art.nr.680-00206-20
97 6692305 1.15 1.37

Kraftstoffleitung alte Art.nr.700-53005-19
98 6692419 2.31 2.75

Rohrverbindung
99 6685196 1.15 1.37

Spannhülse 2.5x16 alte Art.nr. 993-24025-161
100 6695267 1.15 1.37

Filtergehäuse
101 6690129 5.11 6.08

kleine Unterlegscheibe Rb24e
102 6684864 2.15 2.56

Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
103 6684662 2.15 2.56

Nicht mehr lieferbar
104 6694917

Filter Element
105 6690324 2.31 2.75

Filterkappe
106 6690159 4.45 5.30

Filterband
107 6690211 3.30 3.93

Nicht mehr lieferbar
108 6694901

Sechskantmutter 5
109 6684965 1.04 1.23

Filter Fixier Mansch
110 6690805 1.15 1.37

Schraube 5x20/ps alte Art.nr. 994-15050-201
131 6695391 1.15 1.37

Ring
132 6684661 2.15 2.56

Nicht mehr lieferbar
133 6695360

Starter Riemscheibe alte Art.nr. 798-10246-20
134 6693410 13.76 16.38

Kupplungsflansch
135 6689508 3.30 3.93

Ring
136 6695198 1.15 1.37

Kleine Nuss 10 (l.h.thread)
137 6695142 1.15 1.37

Ring
138 6689645 1.15 1.37

Kupplungshebel kpl.
139 6688617 8.25 9.82

Ring
140 6689638 1.15 1.37

Kupplungs Stufen Bolzen
141 6689633 2.31 2.75

Kupplungsfeder
142 6689434 1.15 1.37

Clutch Set Ass'y
143 6601109 21.18 25.20

Gasgestänge alte Art.nr.490-10244-20
144 6690964 1.15 1.37

Feder f.reglergestänge
146 6689714 1.15 1.37

Äußerer Drehkraftregler
147 6689719 2.31 2.75

Federhebel f. Wellenregler
148 6689697 1.15 1.37

Federhebel für Wellen
149 6689687 1.15 1.37

Ring
150 6695219 1.15 1.37

Verschlussmutter Rb24e
151 6684872 2.15 2.56

Schraube 4x8/ps alte Art.nr. 994-15040-081
152 6695368 1.15 1.37

Schalthebel alte Art.nr.830-10250-90
153 6693591 6.93 8.24

Schraube 5 x 10 Ws alte Art.nr. 994-16050-101
154 6695413 1.15 1.37

Kraftstoffleitung 7.5x12x3 alte Art.-nr.700-17512
155 6692396 1.15 1.37

Draht-rückholfeder alte Art.nr.902-10243-20
156 6694055 1.15 1.37

Schlauchklemme
157 6690734 1.15 1.37

Schraube 5x6 alte Art.nr. 990-11050-061 Till G033
171 6694881 1.15 1.37

Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
172 6684662 2.15 2.56

Ring
173 6684661 2.15 2.56

Nicht mehr lieferbar
174 6692775

Schalldämpferschutz alte Art.-nr.738-10266-20
174A 6692821 12.38 14.73

Schalldämpfer Set alte Art.-nr.704-10266-90
175 6692503 56.26 66.95

Federmutter 6 alte Art.nr. 994-40060-011
176 6695475 1.15 1.37

Schalldämpferdichtung alte Art.-nr.737-10100-20
177 6692746 1.15 1.37

Schalldämpferdichtung alte Art.-nr.737-10100-20
177A 6692746 1.15 1.37

Schalldämpferstrebe alte Art.-nr.733-10205-21
178 6692705 2.31 2.75

Schraube 5x8/s alte Art.nr. 994-14050-081 Till G0
179 6695332 1.05 1.25

Ring
180 6684661 2.15 2.56

Tank Fixiermanschette alte Art.nr.649-07250-20
181 6692183 1.15 1.37

Auspuffdämpfer Bremse B alte Art.nr. 729-10266-90
182 6696179 4.95 5.89

Sechskantbolzen 5x10w alte Art.nr. 994-60050-104
183 6695481 1.15 1.37

Ring
184 6684661 2.15 2.56

Sechskantbolzen 5x30s alte Art.nr. 994-61050-305
185 6695494 1.15 1.37

Sechskantbolzen 5x16/ps alte Art.nr. 994-63050-16
186 6695504 1.15 1.37

Nicht mehr lieferbar
187 6695382

Schalldämpferhalterung
188 6692943 4.45 5.30

Seilzugstarter Gehäuse alte Art.nr. 762-10246-90
201 6692996 30.25 36.00

Bolzen 6x12 alte Art.nr. 990-21060-121
202 6694982 1.15 1.37

Klemmplatte alte Art.nr. 837-10205-20
203 6693630 5.94 7.07

Klemmfeder alte Art.nr. 836-10205-20
204 6693617 2.31 2.75

Startersperre 788-10243-20
205 6693323 3.30 3.93

Seilhaspel Starter alte Art.nr. 774-10246-80
206 6693085 8.58 10.20

Schnuranlasser alte Art.nr.783-10205-20
207 6693176 4.45 5.30

Rückholfeder alte Art.nr. 779-10205-20
208 6693123 14.53 17.28

Starter Gehäuse alte Art.nr.772-10246-20
209 6693045 16.19 19.26

Seilführung alte Art.nr. 780-10108-20
210 6693140 3.30 3.93

Startergriff alte Art.nr. 785-10118-20 alte Art.n
211 6693241 3.30 3.93

Seilstopper alte Art.nr. 795-10243-20
212 6693383 1.15 1.37

Kappe f. Startergriff alte Art.nr.835-10246-20
213 6693610 1.15 1.37

Vergaser Set Hda-58
231 6690614 84.40 100.44

Schraube
232 6685210 1.15 1.37

Pumpengehäuse alte Art.nr.575-25012-20
233 6691420 8.25 9.82

Pumpendichtung alte Art.nr.577-25012-20
234 6691455 2.31 2.75

Pumpen Membrane alte Art.nr.576-25012-20
235 6691446 5.28 6.28

Schutzsieb Cg24ekb
236 6684700 4.29 5.10

Leerlauf Justierschraube
237 6690736 3.30 3.93

Leerlauf Justierfede
238 6690766 2.31 2.75

Einstellschraube
239 6690720 5.11 6.08

Justierfeder neue Art.nr.623-25001-20
240 6692047 1.15 1.37

Einstellschraube
241 6690693 4.65 5.53

Ventilfeder
242 6690869 2.31 2.75

Schalthebel
243 6690819 4.45 5.30

Gelenkwelle
244 6685219 1.15 1.37

Gelenkwellenset
245 6685218 2.31 2.75

Nadelventil alte Art.nr. 603-25012-20
246 6685215 5.28 6.28

Membran Dichtung alte Art.nr.475-25012-20
247 6690838 2.31 2.75

Dosiermembrane alte Art.nr.474-25012-80
248 6690828 11.88 14.13

Membranabdeckung
249 6690858 6.93 8.24

Schraube
250 6685223 1.15 1.37

Sechskantmutter Cg24ekb
261 6684612 2.15 2.56

Ring
262 6684971 1.04 1.23

Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
263 6684611 2.15 2.56

Anschlagring E-5 alte Art.nr. 993-55100-001
264 6695314 1.05 1.25

Nicht mehr lieferbar
265 6690891

Vorderschutzblech Feder
267 6687992 1.15 1.37

Nicht mehr lieferbar
268 6689149

Zentrierwelle
269 6688624 16.19 19.26

Nicht mehr lieferbar
270 6687987

Sechskantmutter Cg24ekb
271 6684612 2.15 2.56

Ring
272 6684971 1.04 1.23

Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
273 6684611 2.15 2.56

Abstandshalter
274 6689135 2.31 2.75

Vorderrad
275 6690181 42.20 50.22

Vorderachse
276 6688619 22.24 26.46

Nicht mehr lieferbar
277 6687994

Ring
278 6684639 2.15 2.56

Ring
279 6695219 1.15 1.37

Nicht mehr lieferbar
280 6694987

Justierplatte alte Art.nr.475-33111-20
281 6690842 11.23 13.36

Flachkopfschraube 8x12 alte Art.nr. 990-12080-121
282 6694956 1.15 1.37

Griff Verschluß
301 6688090 4.45 5.30

Ring
302 6684971 1.04 1.23

Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
303 6684611 2.15 2.56

Bolzen 8x20 alte Art.nr. 990-21080-201
304 6695000 1.15 1.37

Nicht mehr lieferbar
305 6687721

Nicht mehr lieferbar
306 6687723

Nicht mehr lieferbar
307 6697617

Ring
308 6687727 1.15 1.37

Plusbolzen 6x16 alte Art.nr. 990-23060-161
309 6695019 1.15 1.37

Ring
310 6695219 1.15 1.37

Ring
311 6684639 2.15 2.56

Nicht mehr lieferbar
312 6689299

Bolzen 8x20 alte Art.nr. 990-21080-201
313 6695000 1.15 1.37

Ring
314 6684971 1.04 1.23

Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
315 6684611 2.15 2.56

Justierstrebe
316 6690888 24.20 28.80

Flanschmutter 6 alte Art.nr. 991-82060-001
317 6695170 1.15 1.37

Verschlussmutter Rb24e
318 6684872 2.15 2.56

Außen-empfänger alte Art.nr. 894-01401-20
319 6694043 3.30 3.93

Schlossplattenfeder alte Art.nr.487-33111-21
320 6690920 2.31 2.75

Metalldraht alte Art.nr.904-33111-21
321 6694062 3.30 3.93

Ring
322 6693783 1.15 1.37

Ring
323 6684639 2.15 2.56

Schlossplatte alte Art.nr.485-33111-91
324 6690901 15.88 18.89

Nicht mehr lieferbar
325 6695161

Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
326 6684611 2.15 2.56

Ring
327 6688981 1.15 1.37

Spaltmanschette 24 Nylon
328 6690798 2.31 2.75

Nuss 10 neue Art.nr. 6695131
329 6695131 1.15 1.37

Ring
330 6695225 1.15 1.37

Ring
331 6695198 1.15 1.37

Hinterrad
332 6690188 18.60 22.13

Rosette
333 6688626 3.30 3.93

Sechskantbolzen 10x70 alte Art.nr. 990-21100-701
334 6695007 1.15 1.37

Bolzen 8x20 alte Art.nr. 990-21080-201
335 6695000 1.15 1.37

Ring
336 6684971 1.04 1.23

Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
337 6684611 2.15 2.56

Schmutzfänger Klammer alte Art.nr.495-33111-81
338 6691008 10.23 12.17

Schmutzfänger Halter alte Art.nr.496-33111-20
339 6691016 3.30 3.93

Schmutzfänger alte Art.nr.500-33111-20
340 6691030 4.45 5.30

Ring
341 6684639 2.15 2.56

Ring
342 6695219 1.15 1.37

Plusbolzen 6x12 alte Art.nr. 990-23060-121
343 6695015 1.15 1.37

Schraube 4x12/ps alte Art.nr. 994-15040-121
344 6695370 1.15 1.37

Motorfundament kompl.
345 6685591 8.58 10.20

Nicht mehr lieferbar
346 6695358

Flanschmutter 6 alte Art.nr. 991-82060-001
347 6695170 1.15 1.37

Nicht mehr lieferbar
361 6687423

Flanschmutter 6 alte Art.nr. 991-82060-001
362 6695170 1.15 1.37

Tankdeckel alte Art.nr.595-03002-90 Since K032881
363A 6691748 7.59 9.03

Tank Comp.
364A 6699543 24.05 28.62

Schraube 6x12/ps alte Art.nr. 994-15060-121
365 6695399 1.15 1.37

Filterpumpen Gehäuse alte Art.nr.675-01630-90
366 6692273 7.10 8.45

Clip 7 alte Art.nr.680-04019-21
367 6692312 1.15 1.37

Rubber Pipe (old 6692299)
368 6697905 4.45 5.30

Tank Ass'y, Spare
369 6699552 28.74 34.20

Griff alte Art.nr. 165-33111-20
381 6687623 4.45 5.30

Justierhebel
382 6690816 9.08 10.80

Nicht mehr lieferbar
383 6687493

Stop Switch Ass'y (old 6687502)
384A 6601374 11.71 13.94

Schalterplatte
385 6687949 1.15 1.37

Stop-schalterplatte alte Art.nr.640-33111-20
386 6692140 7.75 9.22

Flanschmutter 6 alte Art.nr. 991-82060-001
387 6695170 1.15 1.37

Bolzen 6x35 alte Art.nr. 990-21060-351
388 6694992 1.15 1.37

Nicht mehr lieferbar
389 6690438

Plusbolzen 6x18 alte Art.nr. 990-23060-181
390 6695020 1.15 1.37

Griff rechts alte Art.nr. 158-33115-20
391 6687486 28.14 33.48

O-ring P-42 alte Art.nr. 999-67042-003
392 6695680 2.31 2.75

Schraube 5x14/ps alte Art.nr. 994-15050-141
393 6695384 1.15 1.37

Filtergehäuse
394 6690138 7.75 9.22

Sechskantmutter 5
395 6684965 1.04 1.23

Filter Element
396 6690327 11.71 13.94

Filterkern
397 6690168 4.45 5.30

Drahtklemme
398 6690792 1.15 1.37

Auslassöffnung
399 6690757 3.30 3.93

Schlauchfilter 32x550l alte Art.nr. 164-13085-01
400 6687619 9.74 11.59

Schlauchklemme
401 6690681 1.05 1.25

Kabelstopper kpl.
402 6687879 2.31 2.75

Justierdraht
403 6690885 7.93 9.43

Schutzrohr, geschlitzt 13x850l alte
404 6687618 4.45 5.30

Klammer Cg24eks
405 6684715 2.15 2.56

Drosselklappen-seil neue Art.nr.6693933
406 6693933 14.38 17.11

Erdleitung B1150m
407 6687804 2.31 2.75

Nylon-kontermutter 4 alte Art.nr. 991-78040-010
408 6695163 1.15 1.37

Steckbolzenkappe alte Art.-nr.725-32600-20
409 6692681 1.15 1.37

Stopperfeder
410 6686447 1.15 1.37

Handgriff A alte Art.nr. 053-33222-22
411 6686335 4.95 5.89

Steckbolzen
412 6686430 1.15 1.37

Blind Abdeckung
413 6688376 2.31 2.75

Drosselklappenfeder
414 6686414 2.31 2.75

Sicherheithebel
415 6688238 2.31 2.75

Nicht mehr lieferbar
416 6687510

Handgriff B alte Art.nr. 054-33222-23
417 6686345 4.95 5.89

Ring
418 6695180 1.15 1.37

Schraube 4x25/ws alte Art.nr. 994-16040-251
419 6695411 1.15 1.37

Schraube 4x30 /ws alte Art.nr 994-16040-301
420 6695412 1.15 1.37

Ring
421 6685149 1.15 1.37

Kupplungszylinder kpl.
431 6689234 19.36 23.04

Anschlagring innen C-40 alte Art.nr. 993-51040-00
432 6695298 1.15 1.37

Kugellager #6203dd
433 6695564 9.58 11.39

Anschlagring außen C-17 alte Art.nr. 993-50017-00
434 6695286 1.15 1.37

Nicht mehr lieferbar
435 6689212

Federscheibe Cg24ekd
436 6684834 2.15 2.56

Sechskantbolzen 5x25 alte Art.nr. 990-51050-253
437 6695051 1.15 1.37

Plusbolzen 6x12 alte Art.nr. 990-23060-121
438 6695015 1.15 1.37

Ring
439 6684639 2.15 2.56

Ring
440 6695219 1.15 1.37

Plusbolzen 6x16 alte Art.nr. 990-23060-161
441 6695019 1.15 1.37

Sechskantbolzen 6x30 alte Art.nr. 990-51060-303
442 6695063 1.15 1.37

Ring
443 6684826 2.15 2.56

Ring
444 6695194 1.15 1.37

Ring
445 6689296 1.05 1.25

Getriebewelle
446 6689446 11.55 13.74

Getriebewelle Röhre
447 6689318 13.86 16.50

Anschlagring innen C-32 alte Art.nr. 993-51032-00
461 6695295 1.15 1.37

Anschlagring außen C-15 alte Art.nr. 993-50015-00
462 6695285 1.15 1.37

Nicht mehr lieferbar
463 6697745

Kugellager #6002z
464 6695538 6.60 7.85

Nuss 8 neue Art.nr. 6695128
465 6695128 1.05 1.25

Sechskantbolzen 8x30 alte Art.nr. 990-51080-303
466 6695069 1.05 1.25

Plusbolzen 6x12 alte Art.nr. 990-23060-121
467 6695015 1.15 1.37

Nicht mehr lieferbar
468 6695026

Dichtung f. Ölablaßschraube
469 6689104 1.15 1.37

Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
470 6684611 2.15 2.56

Halterung f. Sicherheitsabdeckung
471 6690336 3.30 3.93

Ring
472 6687322 1.15 1.37

Anschlagring außen C-65 alte Art.nr. 993-50065-00
473 6695290 4.45 5.30

Kugellager #6201
474 6695552 4.80 5.71

Nicht mehr lieferbar
475 6688920

Halterung f. Führungsschiene
476 6689761 1.15 1.37

Nicht mehr lieferbar
477 6695566

Anschlagring innen C-42
478 6695300 2.31 2.75

Messerhalterung alte Art.nr. 310-33110-20
479 6689014 14.53 17.28

Ring
480 6689078 2.31 2.75

Kappe f. Messerhalter alte Art.nr. 311-33110-20
481 6689040 3.30 3.93

kleine Nuss 12 alte Art.nr. 991-11120-011
482 6695140 1.15 1.37

Zahnrad/ritzel Set
483 6688840 38.26 45.53

Nicht mehr lieferbar
484 6697744

Getriebegehäuse
485 6688658 32.86 39.11

Nicht mehr lieferbar
486 6690320

Bolzen 8x20 alte Art.nr. 990-21080-201
487 6695000 1.15 1.37

Ring
489 6684971 1.04 1.23

Sicherheitsabdeckung
490 6690216 136.58 162.52

Verschlussriegel alte Art.nr.752-33900-20
501 6692899 1.05 1.25

Schraubenschlüssel 13x17 alte Art.nr.810-20000-20
502 6693498 4.45 5.30

Schraubenschlüssel Combi Box 10x19 plus alte Art.
503 6685997 4.45 5.30

Schneidblatt Tle550 alte Art.nr. 435-33116-20
504 6695771 34.19 40.68

Nicht mehr lieferbar
601 6697882

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
