Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TCS33EDT'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

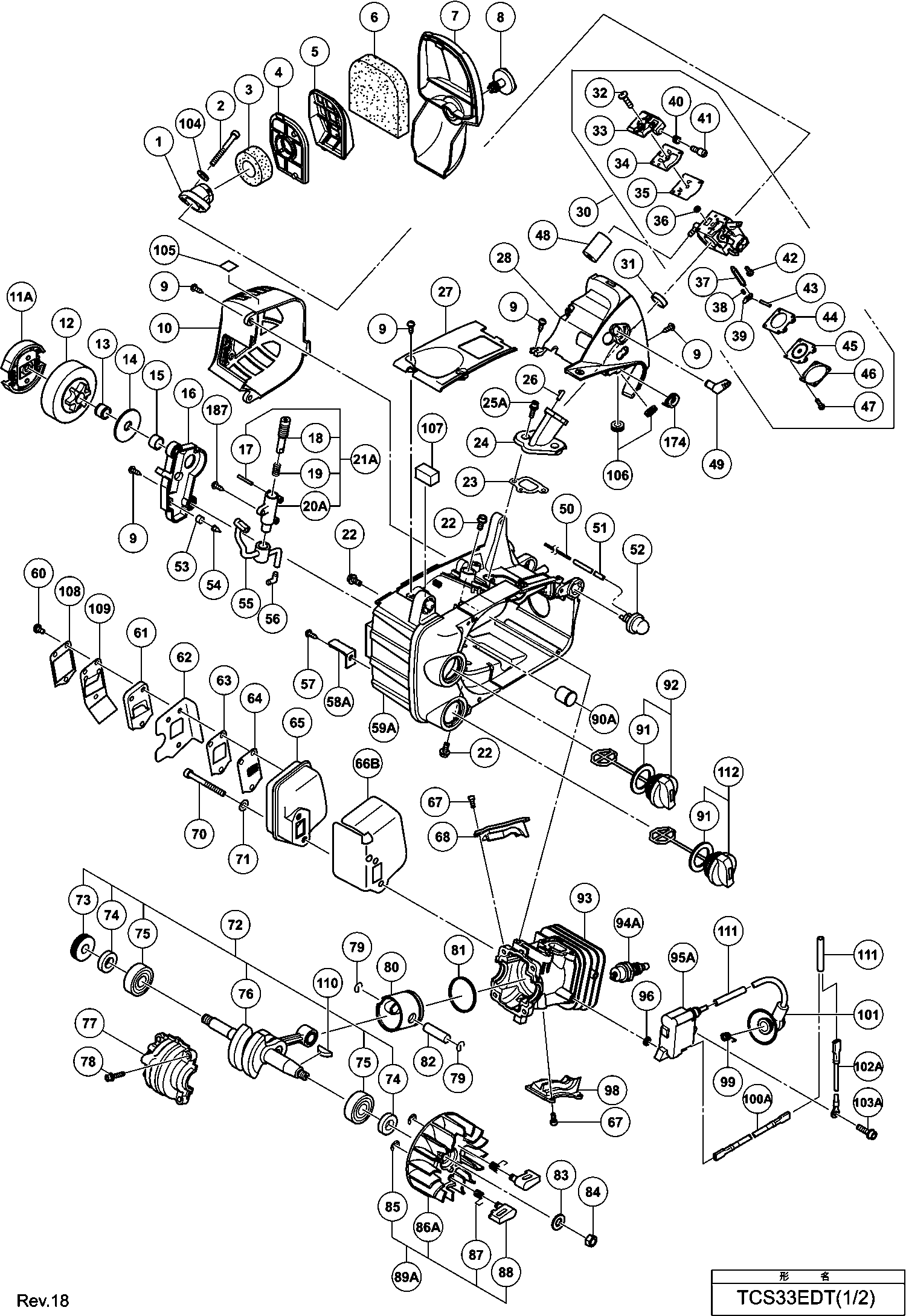

Zeichnungen der Hikoki TCS33EDT
Teileliste der Hikoki TCS33EDT
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Luftfilter | ||||
| 1 | 6685225@1417 | 1.15 | 1.37 | |
| Inbusschraube M5x45 (10st), Nr90aa | ||||
| 2 | 949824@1417 | 3.90 | 4.64 | |
| Reinigingsspons (b) | ||||
| 3 | 6696826@1417 | 1.20 | 1.43 | |
| Filter Element | ||||
| 4 | 6685230@1417 | 3.30 | 3.93 | |
| Filter Element | ||||
| 5 | 6685231@1417 | 3.30 | 3.93 | |
| Reinigingsspons | ||||
| 6 | 6696825@1417 | 1.20 | 1.43 | |
| Filterabdeckung | ||||
| 7 | 6696785@1417 | 4.20 | 5.00 | |
| Cleaner Knob | ||||
| 8 | 6696786@1417 | 1.20 | 1.43 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 9 | 305812@1417 | 1.04 | 1.23 | |
| Knaldemper Afdekkap | ||||
| 10 | 6696821@1417 | 7.95 | 9.46 | |
| Clutch (old 6696809) | ||||
| 11A | 6600316@1417 | 10.95 | 13.03 | |
| Clutch Housing | ||||
| 12 | 6698856@1417 | 14.25 | 16.96 | |
| Nadellager | ||||
| 13 | 6685361@1417 | 4.05 | 4.82 | |
| Ring | ||||
| 14 | 6685414@1417 | 1.05 | 1.25 | |
| Kurbelwelle | ||||
| 15 | 6685360@1417 | 2.10 | 2.50 | |
| Oliepomp Deksel | ||||
| 16A | 6699610@1417 | 2.80 | 3.33 | |
| Nadelrolle | ||||
| 17 | 6685356@1417 | 1.05 | 1.25 | |
| Pumpengetriebe | ||||
| 18 | 6685354@1417 | 2.10 | 2.50 | |
| Pumpengetriebefeder | ||||
| 19 | 6685355@1417 | 1.05 | 1.25 | |
| Pump Case (old 6685353) | ||||
| 20A | 6699119@1417 | 7.50 | 8.92 | |
| Pump Ass'y (old 6696788) | ||||
| 21A | 6699120@1417 | 9.30 | 11.07 | |
| Kopfschraubenbolzen | ||||
| 22 | 6685136@1417 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 23 | 6698849@1417 | |||
| Intake | ||||
| 24 | 6696794@1417 | 4.20 | 5.00 | |
| Hex. Hole Bolt M4 | ||||
| 25A | 6698792@1417 | 1.20 | 1.43 | |
| Ansaugkrümmer | ||||
| 26 | 6685203@1417 | 1.15 | 1.37 | |
| Motorhuis Kap | ||||
| 27 | 6696812@1417 | 3.15 | 3.75 | |
| Cleaner Body | ||||
| 28 | 6696792@1417 | 4.65 | 5.53 | |
| Carburator Ass'y | ||||
| 30 | 6696795@1417 | 83.60 | 99.48 | |
| Inlet Spacer | ||||
| 31 | 6698857@1417 | 1.20 | 1.43 | |
| Schraube | ||||
| 32 | 6685210@1417 | 1.15 | 1.37 | |
| Pumpe | ||||
| 33 | 6685211@1417 | 8.41 | 10.01 | |
| Pumpendichtung | ||||
| 34 | 6685212@1417 | 2.31 | 2.75 | |
| Pumpen Membrane | ||||
| 35 | 6685213@1417 | 4.45 | 5.30 | |
| Schutzsieb Cg24ekb | ||||
| 36 | 6684700@1417 | 4.29 | 5.10 | |
| Nadelventil alte Art.nr. 603-25012-20 | ||||
| 37 | 6685215@1417 | 5.28 | 6.28 | |
| Ventilfeder | ||||
| 38 | 6685216@1417 | 2.31 | 2.75 | |
| Kontrollhebel | ||||
| 39 | 6685217@1417 | 3.30 | 3.93 | |
| Justierschraube | ||||
| 40 | 6685297@1417 | 2.31 | 2.75 | |
| Justierschraube | ||||
| 41 | 6685298@1417 | 2.31 | 2.75 | |
| Gelenkwellenset | ||||
| 42 | 6685218@1417 | 2.31 | 2.75 | |
| Gelenkwelle | ||||
| 43 | 6685219@1417 | 1.15 | 1.37 | |
| Membran Verpackung | ||||
| 44 | 6685220@1417 | 2.31 | 2.75 | |
| Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20 | ||||
| 45 | 6684690@1417 | 18.00 | 21.42 | |
| Membranabdeckung | ||||
| 46 | 6685222@1417 | 4.45 | 5.30 | |
| Schraube | ||||
| 47 | 6685223@1417 | 1.15 | 1.37 | |
| Idol Sponge | ||||
| 48 | 6696793@1417 | 1.20 | 1.43 | |
| Drosselklappenhebel | ||||
| 49 | 6685206@1417 | 1.15 | 1.37 | |
| Protective Coil | ||||
| 50 | 6698699@1417 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51 | 6698850@1417 | |||
| Hauptpumpe | ||||
| 52 | 6685139@1417 | 5.94 | 7.07 | |
| Schwamm,belüftung | ||||
| 53 | 6685371@1417 | 1.05 | 1.25 | |
| Entlüftungsventil | ||||
| 54 | 6685370@1417 | 2.10 | 2.50 | |
| Olieleiding | ||||
| 55 | 6696811@1417 | 2.10 | 2.50 | |
| Rohrverbindung | ||||
| 56 | 6685358@1417 | 1.05 | 1.25 | |
| Tapschroef D5x15 | ||||
| 57 | 6698456@1417 | 1.05 | 1.25 | |
| Chain Catcher | ||||
| 58A | 6699950@1417 | 1.04 | 1.23 | |
| Motorgehäuse | ||||
| 59A | 6696807@1417 | 34.24 | 40.74 | |
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 60 | 935196@1417 | 1.04 | 1.23 | |
| Exhaust Pipe | ||||
| 61 | 6696816@1417 | 1.20 | 1.43 | |
| Muffler Special Packing | ||||
| 62 | 6696818@1417 | 1.20 | 1.43 | |
| Gauze Fixing Plate | ||||
| 63 | 6696817@1417 | 1.20 | 1.43 | |
| Uitlaatgaasje | ||||
| 64 | 6696815@1417 | 1.20 | 1.43 | |
| Muffler | ||||
| 65 | 6696814@1417 | 8.40 | 10.00 | |
| Muffler Packing | ||||
| 66B | 6600445@1417 | 1.50 | 1.78 | |
| Inbusschraube M4x10 (10st) Till 12.2017 | ||||
| 67 | 949812@1417 | 2.40 | 2.86 | |
| Uitlaatgas Ventiel Deksel (b) | ||||
| 68 | 6696766@1417 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 70 | 6696819@1417 | |||
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 71 | 949432@1417 | 1.05 | 1.25 | |
| Crank Worm Ass'y | ||||
| 72 | 6698853@1417 | 66.55 | 79.19 | |
| Schneckengetriebe | ||||
| 73 | 6685330@1417 | 4.50 | 5.36 | |
| Ölsieb | ||||
| 74 | 6685329@1417 | 2.10 | 2.50 | |
| Kugellager | ||||
| 75 | 6685328@1417 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 76 | 6696762@1417 | |||
| Crank Case | ||||
| 77 | 6696767@1417 | 5.70 | 6.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 78 | 6698386@1417 | |||
| Sicherungsring | ||||
| 79 | 6685326@1417 | 1.05 | 1.25 | |
| Kolben | ||||
| 80 | 6698806@1417 | 13.36 | 15.90 | |
| Kolbenring | ||||
| 81 | 6685331@1417 | 4.05 | 4.82 | |
| Zuiger Pin (oud 6685079) | ||||
| 82 | 6696764@1417 | 1.20 | 1.43 | |
| Ring | ||||
| 83 | 6685103@1417 | 1.15 | 1.37 | |
| Mutter f. Schwungrad | ||||
| 84 | 6685104@1417 | 1.15 | 1.37 | |
| Sicherungsring | ||||
| 85 | 6685336@1417 | 1.05 | 1.25 | |
| Magneto Rotor Comp. | ||||
| 86A | 6600053@1417 | 8.85 | 10.53 | |
| Startersperrfeder | ||||
| 87 | 6685335@1417 | 1.05 | 1.25 | |
| Startersperre | ||||
| 88 | 6685334@1417 | 1.05 | 1.25 | |
| Magneto Sub Ass'y | ||||
| 89A | 6600090@1417 | 36.71 | 43.69 | |
| innerer Tankdeckel | ||||
| 90A | 6685351@1417 | 4.50 | 5.36 | |
| Tankkappen Verpackung | ||||
| 91 | 6685179@1417 | 1.15 | 1.37 | |
| Tank Dop Compleet | ||||
| 92 | 6698854@1417 | 4.20 | 5.00 | |
| Zylinder | ||||
| 93A | 6601440@1417 | 44.55 | 53.01 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 94A | 6699320@1417 | |||
| Bobine | ||||
| 95A | 6699999@1417 | 38.64 | 45.98 | |
| Ring | ||||
| 96 | 6698700@1417 | 1.20 | 1.43 | |
| Uitlaatgas Ventiel Deksel (a) | ||||
| 98 | 6696765@1417 | 2.10 | 2.50 | |
| Metal Fitting Of Plug Cap (a) | ||||
| 99 | 6696772@1417 | 1.20 | 1.43 | |
| Cord (a) | ||||
| 100A | 6696787@1417 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 101 | 6696771@1417 | |||
| Cord (b) | ||||
| 102A | 6696791@1417 | 1.20 | 1.43 | |
| Abzweigdosen Bolzen | ||||
| 103A | 6696326@1417 | 1.20 | 1.43 | |
| Ring | ||||
| 104 | 6685226@1417 | 1.15 | 1.37 | |
| Caution Label (hot) | ||||
| 105 | 6698864@1417 | 1.20 | 1.43 | |
| Grommet | ||||
| 106 | 6698787@1417 | 1.80 | 2.14 | |
| Protection Sheet | ||||
| 107 | 6698860@1417 | 1.20 | 1.43 | |
| Packing Plate | ||||
| 108 | 6698861@1417 | 1.20 | 1.43 | |
| Muffler Special Packing (s) | ||||
| 109 | 6698862@1417 | 1.20 | 1.43 | |
| Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20 | ||||
| 110 | 6684899@1417 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 111 | 6698863@1417 | |||
| Tank Dop Compleet | ||||
| 112 | 6698358@1417 | 4.20 | 5.00 | |
| Ignition Coil Ass'y | ||||
| 113 | 6601441@1417 | 32.59 | 38.78 | |
| Tapping Screw (w/flange) D5x40 | ||||
| 121A | 6699403@1417 | 1.04 | 1.23 | |
| Ring 1.0 | ||||
| 122 | 6698858@1417 | 1.20 | 1.43 | |
| Collar 28.2 (old 6685235) | ||||
| 123 | 6696800@1417 | 2.10 | 2.50 | |
| Damper | ||||
| 124 | 6696775@1417 | 1.20 | 1.43 | |
| Achtergreep | ||||
| 125 | 6696774@1417 | 4.65 | 5.53 | |
| Gashebel | ||||
| 126A | 6685244@1417 | 1.15 | 1.37 | |
| Gaskabel | ||||
| 127 | 6696797@1417 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 128 | 6696940@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 129 | 6698449@1417 | |||
| Throttle Lever Spring | ||||
| 130 | 6698691@1417 | 1.20 | 1.43 | |
| Drosselklappendraht | ||||
| 131 | 6685242@1417 | 1.15 | 1.37 | |
| Veerhouder | ||||
| 132 | 6698409@1417 | 2.10 | 2.50 | |
| Damper Set Bolt | ||||
| 133 | 6698859@1417 | 1.20 | 1.43 | |
| Anti-trilveer | ||||
| 134 | 6698428@1417 | 2.10 | 2.50 | |
| Moer M8 | ||||
| 136 | 6698581@1417 | 1.20 | 1.43 | |
| Zijdeksel | ||||
| 137A | 6696776@1417 | 10.65 | 12.67 | |
| Brake Support Plate | ||||
| 138 | 6696782@1417 | 4.20 | 5.00 | |
| Brake Lever Spring | ||||
| 139 | 6696783@1417 | 1.20 | 1.43 | |
| Bremseisenabdeckung | ||||
| 140 | 6685388@1417 | 4.05 | 4.82 | |
| Bremse | ||||
| 141 | 6685140@1417 | 14.53 | 17.28 | |
| Nadelrolle | ||||
| 142 | 6685391@1417 | 1.05 | 1.25 | |
| Bremsfeder | ||||
| 143 | 6685389@1417 | 1.05 | 1.25 | |
| Chain Puller | ||||
| 144A | 6698986@1417 | 13.35 | 15.89 | |
| Geleidingsplaat (b) (oud 6685157) | ||||
| 145 | 6696784@1417 | 2.10 | 2.50 | |
| Tapschroef D3 | ||||
| 146 | 696352@1417 | 1.13 | 1.34 | |
| Schraube | ||||
| 147 | 958715@1417 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 148A | 6697854@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 149 | 6696994@1417 | |||
| Brandstofleiding | ||||
| 150 | 6698715@1417 | 9.75 | 11.60 | |
| Velkam | ||||
| 151 | 6696827@1417 | 2.10 | 2.50 | |
| Fuel Pipe (fkm) L240 | ||||
| 152 | 6698851@1417 | 11.55 | 13.74 | |
| Fuel Pipe (fkm) L260 | ||||
| 154 | 6698852@1417 | 12.05 | 14.34 | |
| Benzin Durchführung alte Art.nr. 701-72930-20 | ||||
| 155 | 6696167@1417 | 1.15 | 1.37 | |
| Achtergreep (a) | ||||
| 156 | 6696773@1417 | 4.20 | 5.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 157A | 6600026@1417 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 158A | 6696798@1417 | |||
| Brake Handle (old 6696778) | ||||
| 159 | 6698866@1417 | 6.60 | 7.85 | |
| Brake Link Cover | ||||
| 161 | 6696779@1417 | 1.20 | 1.43 | |
| Pomp Filter | ||||
| 162A | 6600351@1417 | 2.70 | 3.21 | |
| D6clipnew | ||||
| 163 | 6685311@1417 | 1.05 | 1.25 | |
| Ölfiltergehäuse | ||||
| 164 | 6685310@1417 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 165 | 6696804@1417 | |||
| Ring | ||||
| 166 | 6685407@1417 | 1.05 | 1.25 | |
| Luchtkeerschot | ||||
| 167 | 6696790@1417 | 2.10 | 2.50 | |
| Recoil Starter (s) | ||||
| 168B | 6699417@1417 | 17.46 | 20.78 | |
| Schneidschraubed4x20 M.flansch (schwarz) Cg18dal, | ||||
| 169 | 302086@1417 | 1.05 | 1.25 | |
| Tanaka Schild | ||||
| 170 | 6696339@1417 | 1.20 | 1.43 | |
| Cord Insulation Tube | ||||
| 171 | 6698457@1417 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 172 | 6698865@1417 | |||
| Kraftstoff Gummidichtung | ||||
| 173 | 6685308@1417 | 1.05 | 1.25 | |
| Grommet (a) | ||||
| 174 | 6699404@1417 | 1.04 | 1.23 | |
| Set Screw | ||||
| 175 | 6699475@1417 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 176 | 6699483@1417 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 177 | 6699480@1417 | |||
| Set Screw | ||||
| 178 | 6699476@1417 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 179 | 6699478@1417 | |||
| Damper Spring | ||||
| 180 | 6699479@1417 | 1.65 | 1.96 | |
| Reel | ||||
| 181 | 6699484@1417 | 2.40 | 2.86 | |
| Starter Rope | ||||
| 182 | 6699469@1417 | 1.04 | 1.23 | |
| Rope Stopper | ||||
| 183 | 6699465@1417 | 1.04 | 1.23 | |
| Starter Knob | ||||
| 184 | 6699467@1417 | 1.95 | 2.32 | |
| Starter Handle Ass'y | ||||
| 185 | 6699473@1417 | 3.15 | 3.75 | |
| Lüftergehäuse | ||||
| 186 | 6699490@1417 | 10.35 | 12.32 | |
| Tapping Screw (w/flange) D4 | ||||
| 187 | 6699947@1417 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 6685439@1417 | |||
| Combi Box Spanner 13x19 | ||||
| 502 | 6698582@1417 | 4.65 | 5.53 | |
