Hikoki TCS33EDP Zeichnungen und Teile
Genaue Typennummer:
TCS33EDP
TCS33EDP

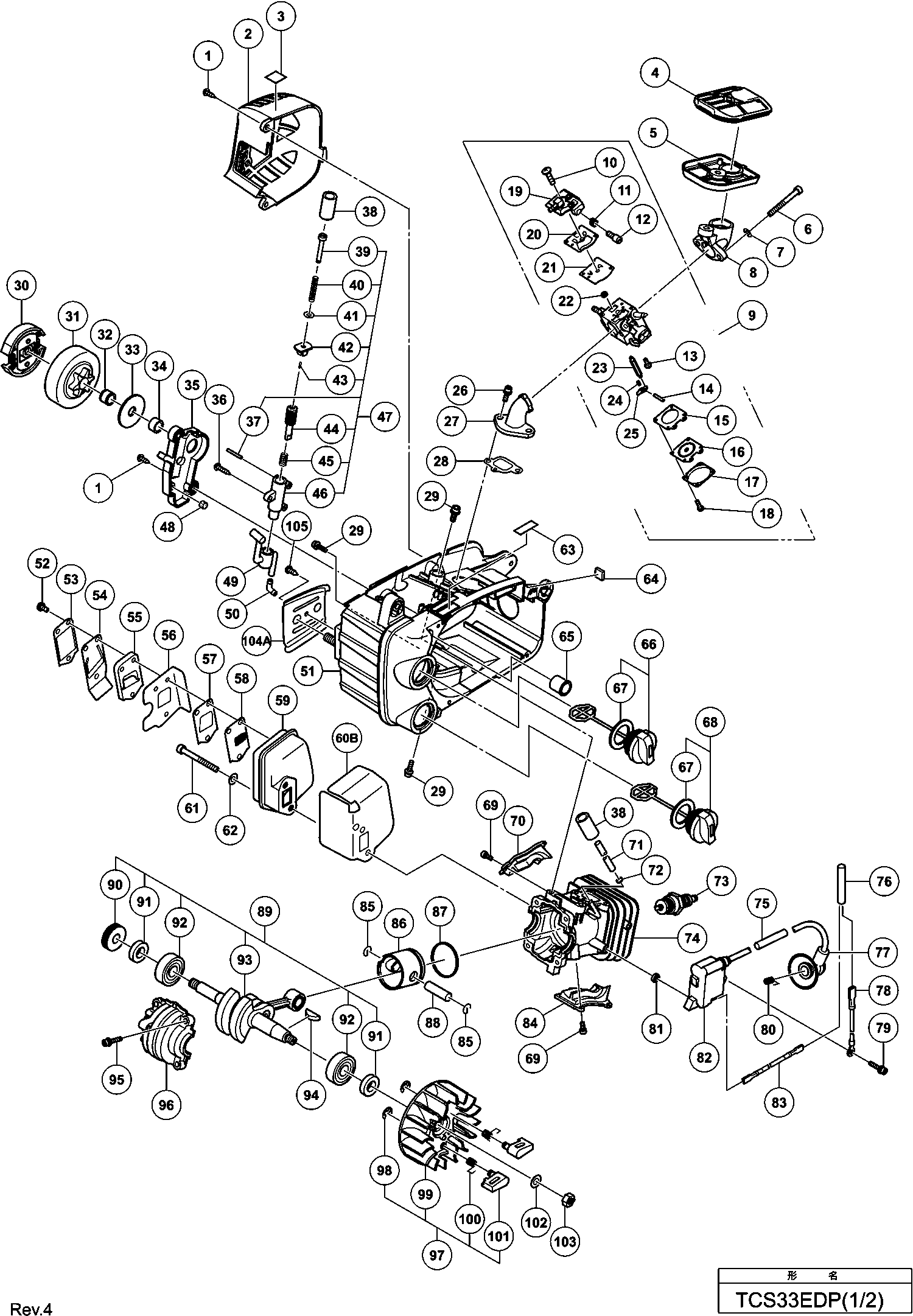

Zeichnungen der HIKOKI TCS33EDP
Teileliste der HIKOKI TCS33EDP
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 1 | 305812 | Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | € 1.23 | |
| Knaldemper Afdekkap | ||||
| 2 | 6696821 | Knaldemper Afdekkap | € 9.46 | |
| Caution Label (hot) | ||||
| 3 | 6698864 | Caution Label (hot) | € 1.43 | |
| Luchtfilter Element (b) | ||||
| 4 | 6699969 | Luchtfilter Element (b) | € 4.11 | |
| Luchtfilter Element (a) | ||||
| 5 | 6699968 | Luchtfilter Element (a) | € 3.93 | |
| Inbusschraube M5x45 (10st), Nr90aa | ||||
| 6 | 949824 | Inbusschraube M5x45 (10st), Nr90aa | € 4.64 | |
| Ring | ||||
| 7 | 6685408 | Ring | € 1.25 | |
| Cleaner Support | ||||
| 8 | 6699966 | Cleaner Support | € 1.23 | |
| Carburator Ass'y | ||||
| 9 | 6699976 | Carburator Ass'y | € 58.58 | |
| Schraube | ||||
| 10 | 6685210 | Schraube | € 1.37 | |
| Justierschraube | ||||
| 11 | 6685297 | Justierschraube | € 2.75 | |
| Justierschraube | ||||
| 12 | 6685298 | Justierschraube | € 2.75 | |
| Gelenkwellenset | ||||
| 13 | 6685218 | Gelenkwellenset | € 2.75 | |
| Gelenkwelle | ||||
| 14 | 6685219 | Gelenkwelle | € 1.37 | |
| Membran Verpackung | ||||
| 15 | 6685220 | Membran Verpackung | € 2.75 | |
| Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20 | ||||
| 16 | 6684690 | Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20 | € 21.42 | |
| Membranabdeckung | ||||
| 17 | 6685222 | Membranabdeckung | € 5.30 | |
| Schraube | ||||
| 18 | 6685223 | Schraube | € 1.37 | |
| Pump Cover | ||||
| 19 | 6600091 | Pump Cover | € 13.15 | |
| Pumpendichtung | ||||
| 20 | 6685212 | Pumpendichtung | € 2.75 | |
| Pumpen Membrane | ||||
| 21 | 6685213 | Pumpen Membrane | € 5.30 | |
| Schutzsieb Cg24ekb | ||||
| 22 | 6684700 | Schutzsieb Cg24ekb | € 5.10 | |
| Nadelventil alte Art.nr. 603-25012-20 | ||||
| 23 | 6685215 | Nadelventil alte Art.nr. 603-25012-20 | € 6.28 | |
| Ventilfeder | ||||
| 24 | 6685216 | Ventilfeder | € 2.75 | |
| Kontrollhebel | ||||
| 25 | 6685217 | Kontrollhebel | € 3.93 | |
| Hex. Hole Bolt M4 | ||||
| 26 | 6698792 | Hex. Hole Bolt M4 | € 1.43 | |
| Intake | ||||
| 27 | 6699951 | Intake | € 5.53 | |
| Dichtung | ||||
| 28 | 6699952 | Dichtung | € 1.23 | |
| Seal Lock Hex. Socket Bolt M (w/washers) | ||||
| 29 | 6699044 | Seal Lock Hex. Socket Bolt M (w/washers) | € 1.23 | |
| Clutch (old 6696809) | ||||
| 30 | 6600316 | Clutch (old 6696809) | € 13.03 | |
| Kupplungsgehäuse | ||||
| 31 | 6685144 | Kupplungsgehäuse | € 17.28 | |
| Nadellager | ||||
| 32 | 6685361 | Nadellager | € 4.82 | |
| Ring | ||||
| 33 | 6685414 | Ring | € 1.25 | |
| Kurbelwelle | ||||
| 34 | 6685360 | Kurbelwelle | € 2.50 | |
| Oliepomp Deksel | ||||
| 35 | 6699610 | Oliepomp Deksel | € 3.33 | |
| Schneidschraubed4x20 M.flansch (schwarz) Cg18dal, | ||||
| 36 | 302086 | Schneidschraubed4x20 M.flansch (schwarz) Cg18dal, | € 1.25 | |
| Nadelrolle | ||||
| 37 | 6685356 | Nadelrolle | € 1.25 | |
| Idol Sponge | ||||
| 38 | 6696793 | Idol Sponge | € 1.43 | |
| Oil Pump Adjuster | ||||
| 39 | 6699960 | Oil Pump Adjuster | € 1.96 | |
| Adjuster Spring | ||||
| 40 | 6699961 | Adjuster Spring | € 1.23 | |
| Bolt Washer M4 (black) | ||||
| 41 | 323210 | Bolt Washer M4 (black) | € 1.25 | |
| Einstellkappe | ||||
| 42 | 6699959 | Einstellkappe | € 1.23 | |
| Naaldroller | ||||
| 43 | 6600046 | Naaldroller | € 1.23 | |
| Pump Gear (ed) | ||||
| 44 | 6699957 | Pump Gear (ed) | € 2.32 | |
| Pump Gear Spring (ed) | ||||
| 45 | 6699958 | Pump Gear Spring (ed) | € 1.23 | |
| Pump Case (old 6685353) | ||||
| 46 | 6699119 | Pump Case (old 6685353) | € 8.92 | |
| Pump Ass'y | ||||
| 47 | 6600085 | Pump Ass'y | € 18.49 | |
| Schwamm,belüftung | ||||
| 48 | 6685371 | Schwamm,belüftung | € 1.25 | |
| Olieleiding | ||||
| 49 | 6696811 | Olieleiding | € 2.50 | |
| Rohrverbindung | ||||
| 50 | 6685358 | Rohrverbindung | € 1.25 | |
| Motorgehäuse | ||||
| 51 | 6600084 | Motorgehäuse | € 42.38 | |
| Screw M4 (w/washers) Black | ||||
| 52 | 6600048 | Screw M4 (w/washers) Black | € 1.23 | |
| Packing Plate | ||||
| 53 | 6698861 | Packing Plate | € 1.43 | |
| Muffler Special Packing (s) | ||||
| 54 | 6698862 | Muffler Special Packing (s) | € 1.43 | |
| Exhaust Pipe | ||||
| 55 | 6696816 | Exhaust Pipe | € 1.43 | |
| Muffler Special Packing | ||||
| 56 | 6696818 | Muffler Special Packing | € 1.43 | |
| Gauze Fixing Plate | ||||
| 57 | 6696817 | Gauze Fixing Plate | € 1.43 | |
| Uitlaatgaasje | ||||
| 58 | 6696815 | Uitlaatgaasje | € 1.43 | |
| Muffler | ||||
| 59 | 6600049 | Muffler | € 25.53 | |
| Muffler Packing | ||||
| 60B | 6600445 | Muffler Packing | € 1.78 | |
| Nicht mehr lieferbar | ||||
| 61 | 6696819 | Nicht mehr lieferbar | ||
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 62 | 949432 | Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | € 1.25 | |
| Tank Mark Label | ||||
| 63 | 6698921 | Tank Mark Label | € 1.43 | |
| Protection Sheet | ||||
| 64 | 6600047 | Protection Sheet | € 1.23 | |
| innerer Tankdeckel | ||||
| 65 | 6685351 | innerer Tankdeckel | € 5.36 | |
| Tank Dop Compleet | ||||
| 66 | 6698854 | Tank Dop Compleet | € 5.00 | |
| Tankkappen Verpackung | ||||
| 67 | 6685179 | Tankkappen Verpackung | € 1.37 | |
| Tank Dop Compleet | ||||
| 68 | 6698358 | Tank Dop Compleet | € 5.00 | |
| Inbusschraube M4x10 (10st) Till 12.2017 | ||||
| 69 | 949812 | Inbusschraube M4x10 (10st) Till 12.2017 | € 2.86 | |
| Uitlaatgas Ventiel Deksel (b) | ||||
| 70 | 6696766 | Uitlaatgas Ventiel Deksel (b) | € 2.50 | |
| Brandstofleiding (fkm) | ||||
| 71 | 6698907 | Brandstofleiding (fkm) | € 9.46 | |
| D6clipnew | ||||
| 72 | 6685311 | D6clipnew | € 1.25 | |
| Nicht mehr lieferbar | ||||
| 73 | 6699320 | Nicht mehr lieferbar | ||
| Zylinder | ||||
| 74 | 6600083 | Zylinder | € 64.96 | |
| Cord Insulation Tube L100 | ||||
| 75 | 6600051 | Cord Insulation Tube L100 | € 1.23 | |
| Cord Insulation Tube | ||||
| 76 | 6699175 | Cord Insulation Tube | € 1.43 | |
| Nicht mehr lieferbar | ||||
| 77 | 6696771 | Nicht mehr lieferbar | ||
| Cord | ||||
| 78 | 6600052 | Cord | € 1.23 | |
| Abzweigdosen Bolzen | ||||
| 79 | 6696326 | Abzweigdosen Bolzen | € 1.43 | |
| Metal Fitting Of Plug Cap (a) | ||||
| 80 | 6696772 | Metal Fitting Of Plug Cap (a) | € 1.43 | |
| Ring | ||||
| 81 | 6698700 | Ring | € 1.43 | |
| Bobine | ||||
| 82 | 6699977 | Bobine | € 31.25 | |
| Cord (a) | ||||
| 83 | 6699948 | Cord (a) | € 1.23 | |
| Uitlaatgas Ventiel Deksel (a) | ||||
| 84 | 6696765 | Uitlaatgas Ventiel Deksel (a) | € 2.50 | |
| Sicherungsring | ||||
| 85 | 6685326 | Sicherungsring | € 1.25 | |
| Kolben | ||||
| 86 | 6698806 | Kolben | € 15.90 | |
| Kolbenring | ||||
| 87 | 6685331 | Kolbenring | € 4.82 | |
| Zuiger Pin (oud 6685079) | ||||
| 88 | 6696764 | Zuiger Pin (oud 6685079) | € 1.43 | |
| Crank Worm Ass'y | ||||
| 89 | 6698853 | Crank Worm Ass'y | € 79.19 | |
| Schneckengetriebe | ||||
| 90 | 6685330 | Schneckengetriebe | € 5.36 | |
| Ölsieb | ||||
| 91 | 6685329 | Ölsieb | € 2.50 | |
| Kugellager | ||||
| 92 | 6685328 | Kugellager | € 3.57 | |
| Nicht mehr lieferbar | ||||
| 93 | 6696762 | Nicht mehr lieferbar | ||
| Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20 | ||||
| 94 | 6684899 | Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20 | € 2.56 | |
| Nicht mehr lieferbar | ||||
| 95 | 6698386 | Nicht mehr lieferbar | ||
| Crank Case | ||||
| 96 | 6696767 | Crank Case | € 6.78 | |
| Magneto Sub Ass'y | ||||
| 97 | 6600090 | Magneto Sub Ass'y | € 43.69 | |
| Sicherungsring | ||||
| 98 | 6685336 | Sicherungsring | € 1.25 | |
| Magneto Rotor Comp. | ||||
| 99 | 6600053 | Magneto Rotor Comp. | € 10.53 | |
| Startersperrfeder | ||||
| 100 | 6685335 | Startersperrfeder | € 1.25 | |
| Startersperre | ||||
| 101 | 6685334 | Startersperre | € 1.25 | |
| Ring D7 | ||||
| 102 | 6696880 | Ring D7 | € 1.25 | |
| Mutter | ||||
| 103 | 6696879 | Mutter | € 1.25 | |
| Geleidingsplaat (c) | ||||
| 104A | 6600346 | Geleidingsplaat (c) | € 1.96 | |
| Schraube | ||||
| 105 | 958715 | Schraube | € 1.23 | |
| Zijdeksel | ||||
| 121 | 6600088 | Zijdeksel | € 16.60 | |
| Brake Support Plate | ||||
| 122 | 6696782 | Brake Support Plate | € 5.00 | |
| Brake Lever Spring | ||||
| 123 | 6696783 | Brake Lever Spring | € 1.43 | |
| Brake Handle | ||||
| 124 | 6699972 | Brake Handle | € 6.07 | |
| Brake Link Cover | ||||
| 126 | 6696779 | Brake Link Cover | € 1.43 | |
| Nicht mehr lieferbar | ||||
| 127 | 6600075 | Nicht mehr lieferbar | ||
| Chain Bar Clamp Nut (eu) | ||||
| 128 | 6600057 | Chain Bar Clamp Nut (eu) | € 1.23 | |
| Nut Holder | ||||
| 129 | 6600058 | Nut Holder | € 1.23 | |
| Chain Puller | ||||
| 130 | 6698986 | Chain Puller | € 15.89 | |
| Geleidingsplaat (b) (oud 6685157) | ||||
| 131 | 6696784 | Geleidingsplaat (b) (oud 6685157) | € 2.50 | |
| Nicht mehr lieferbar | ||||
| 132 | 6697854 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 132 | 6697889 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 133 | 6696994 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 133 | 6696995 | Nicht mehr lieferbar | ||
| Schraube | ||||
| 134 | 958715 | Schraube | € 1.23 | |
| Tapschroef D3 | ||||
| 135 | 696352 | Tapschroef D3 | € 1.34 | |
| Remveer | ||||
| 136 | 6600054 | Remveer | € 1.23 | |
| Bremseisenabdeckung | ||||
| 137 | 6685388 | Bremseisenabdeckung | € 4.82 | |
| Bremse | ||||
| 138 | 6685140 | Bremse | € 17.28 | |
| Nadelrolle | ||||
| 139 | 6685391 | Nadelrolle | € 1.25 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 140 | 305812 | Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | € 1.23 | |
| Filterabdeckung | ||||
| 141 | 6699970 | Filterabdeckung | € 3.21 | |
| Cleaner Knob | ||||
| 142 | 6699971 | Cleaner Knob | € 1.23 | |
| Rear Handle Grip | ||||
| 143 | 6699965 | Rear Handle Grip | € 1.96 | |
| Gashebelsperre | ||||
| 144 | 6685350 | Gashebelsperre | € 1.25 | |
| Throttle Lever Spring (old 6685349) | ||||
| 145A | 6600341 | Throttle Lever Spring (old 6685349) | € 1.23 | |
| Feder | ||||
| 146 | 6685282 | Feder | € 1.37 | |
| Stop Switch | ||||
| 147A | 6601275 | Stop Switch | € 1.61 | |
| Start Label (cs33ed) Ex | ||||
| 148 | 6600082 | Start Label (cs33ed) Ex | € 1.25 | |
| Abgasklappe A | ||||
| 150 | 6696327 | Abgasklappe A | € 5.00 | |
| Distanzbuchse | ||||
| 151 | 696314 | Distanzbuchse | € 4.11 | |
| Dämpferset | ||||
| 152 | 6685413 | Dämpferset | € 1.25 | |
| Drosselklappenhebel | ||||
| 153 | 6685206 | Drosselklappenhebel | € 1.37 | |
| Zugstange | ||||
| 154 | 6699964 | Zugstange | € 1.25 | |
| Grommet | ||||
| 155 | 6698787 | Grommet | € 2.14 | |
| Throttle Lever (vermilion) | ||||
| 156 | 6698916 | Throttle Lever (vermilion) | € 1.43 | |
| Motorhuis Kap | ||||
| 157 | 6699974 | Motorhuis Kap | € 1.43 | |
| Grommet | ||||
| 158 | 6698787 | Grommet | € 2.14 | |
| Veerhouder | ||||
| 159 | 6698409 | Veerhouder | € 2.50 | |
| Damper Set Bolt (a) | ||||
| 160 | 6699962 | Damper Set Bolt (a) | € 1.25 | |
| Anti-trilveer | ||||
| 161 | 6698428 | Anti-trilveer | € 2.50 | |
| Benzin Durchführung alte Art.nr. 701-72930-20 | ||||
| 162 | 6696167 | Benzin Durchführung alte Art.nr. 701-72930-20 | € 1.37 | |
| Brandstofleiding | ||||
| 163 | 6699975 | Brandstofleiding | € 2.32 | |
| Fuel Pipe | ||||
| 164 | 6600055 | Fuel Pipe | € 1.25 | |
| Mutter M6 | ||||
| 165 | 329934 | Mutter M6 | € 2.05 | |
| Achtergreep | ||||
| 166 | 6699963 | Achtergreep | € 11.78 | |
| Idle Sponge | ||||
| 167 | 6600056 | Idle Sponge | € 1.25 | |
| Benzinleitung | ||||
| 168 | 6685267 | Benzinleitung | € 1.37 | |
| Hauptpumpe | ||||
| 169 | 6685139 | Hauptpumpe | € 7.07 | |
| Protection Sheet | ||||
| 170 | 6600047 | Protection Sheet | € 1.23 | |
| Kraftstoff Gummidichtung | ||||
| 171 | 6685308 | Kraftstoff Gummidichtung | € 1.25 | |
| Entlüftungsventil | ||||
| 172 | 6685370 | Entlüftungsventil | € 2.50 | |
| Tapschroef D5x15 | ||||
| 173 | 6698456 | Tapschroef D5x15 | € 1.25 | |
| Velkam | ||||
| 174 | 6699973 | Velkam | € 2.14 | |
| Tapschroef D5x15 | ||||
| 175 | 6698456 | Tapschroef D5x15 | € 1.25 | |
| Chain Catcher | ||||
| 176 | 6699950 | Chain Catcher | € 1.23 | |
| Pomp Filter | ||||
| 177A | 6600351 | Pomp Filter | € 3.21 | |
| D6clipnew | ||||
| 178 | 6685311 | D6clipnew | € 1.25 | |
| Ölfiltergehäuse | ||||
| 179 | 6685310 | Ölfiltergehäuse | € 1.25 | |
| Nicht mehr lieferbar | ||||
| 180 | 6696804 | Nicht mehr lieferbar | ||
| Ring | ||||
| 181 | 6685407 | Ring | € 1.25 | |
| Brandstofleiding | ||||
| 182 | 6698715 | Brandstofleiding | € 11.60 | |
| Starter Handle Ass'y | ||||
| 183 | 6600061 | Starter Handle Ass'y | € 3.03 | |
| Rope Stopper | ||||
| 184 | 6699465 | Rope Stopper | € 1.23 | |
| Starter Knob | ||||
| 185 | 6699467 | Starter Knob | € 2.32 | |
| Starter Rope (ns) | ||||
| 186 | 6600060 | Starter Rope (ns) | € 1.23 | |
| Lüftergehäuse | ||||
| 187 | 6600066 | Lüftergehäuse | € 20.62 | |
| Luchtkeerschot | ||||
| 188 | 6600089 | Luchtkeerschot | € 3.03 | |
| Set Screw (ns) | ||||
| 189 | 6600062 | Set Screw (ns) | € 1.23 | |
| Cam Plate (ns) | ||||
| 190 | 6600064 | Cam Plate (ns) | € 2.32 | |
| Reel (ns) | ||||
| 191 | 6600065 | Reel (ns) | € 14.46 | |
| Spiral Spring (ns | ||||
| 192 | 6600063 | Spiral Spring (ns | € 6.96 | |
| Schneidschraube D5x25 M.flansch (schwarz), C8fshe | ||||
| 193 | 305558 | Schneidschraube D5x25 M.flansch (schwarz), C8fshe | € 1.23 | |
| Ring | ||||
| 194 | 6685408 | Ring | € 1.25 | |
| Front Handle | ||||
| 195 | 6699967 | Front Handle | € 7.50 | |
| Nicht mehr lieferbar | ||||
| 196 | 6698865 | Nicht mehr lieferbar | ||
| Damper Set Bolt | ||||
| 197 | 6698859 | Damper Set Bolt | € 1.43 | |
| RECOIL STARTER ASS'Y (NS) NEW SEP | ||||
| 198 | 6699955 | RECOIL STARTER ASS'Y (NS) NEW SEP | € 25.53 | |
| Nicht mehr lieferbar | ||||
| 501 | 6685439 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 501 | 6685440 | Nicht mehr lieferbar | ||
| Kombi Ringschlüssel | ||||
| 502 | 6685402 | Kombi Ringschlüssel | € 3.75 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
