Hikoki TCG27EBS Zeichnungen und Teile

Genaue Typennummer:
TCG27EBS
TCG27EBS

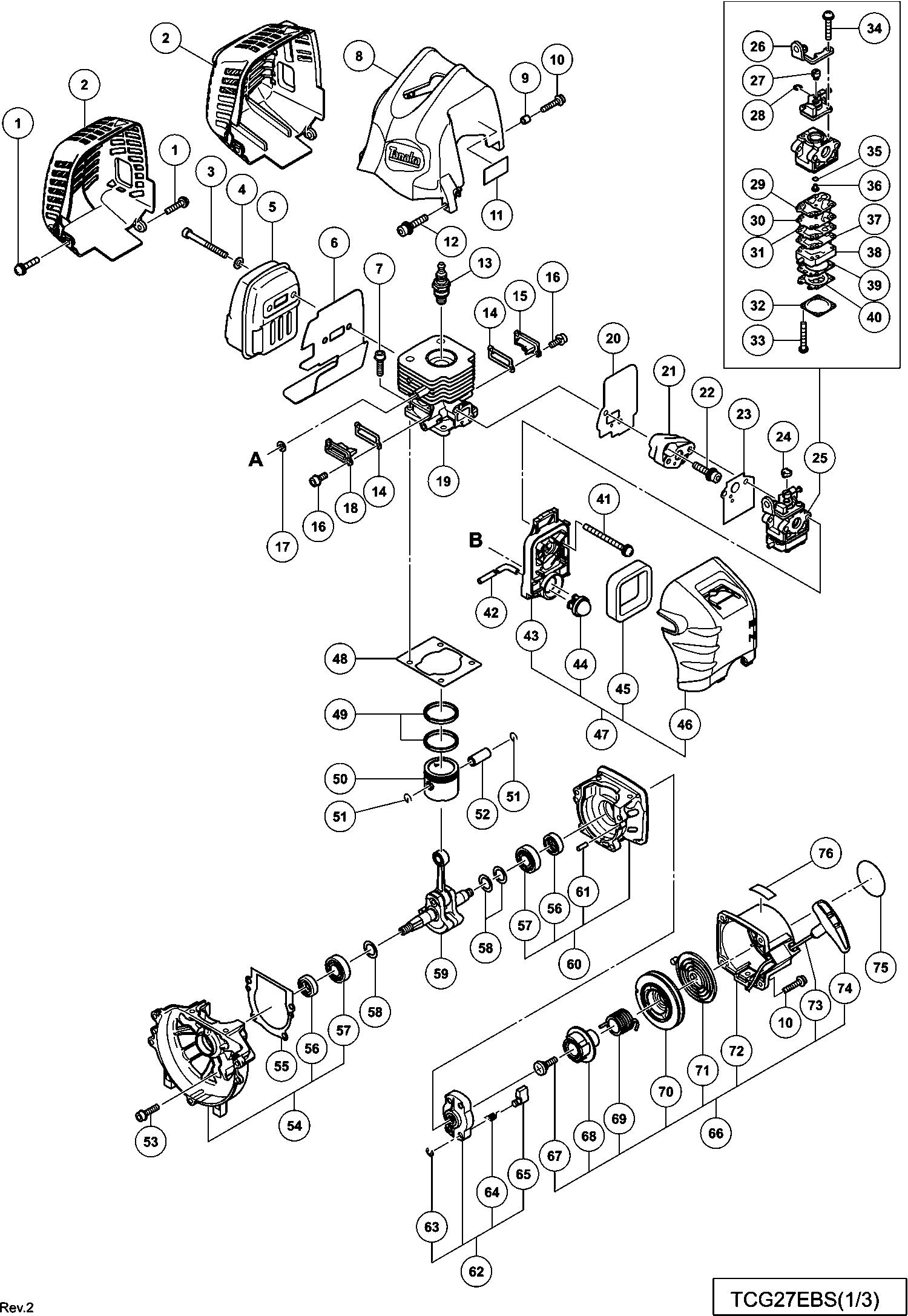

Zeichnungen der HIKOKI TCG27EBS
Teileliste der HIKOKI TCG27EBS
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Nicht mehr lieferbar | ||||
1 | 887021 | Nicht mehr lieferbar | ||
Knaldemper Afdekkap | ||||
2 | 6600322 | Knaldemper Afdekkap | € 6.57 | |
Knaldemper Afdekkap | ||||
2 | 6698493 | Knaldemper Afdekkap | € 4.00 | |
Hex. Socket Hd Bolt M6x65 | ||||
3 | 6698384 | Hex. Socket Hd Bolt M6x65 | € 1.00 | |
Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
4 | 949432 | Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | € 1.00 | |
Uitlaat (b) | ||||
5 | 6600461 | Uitlaat (b) | € 7.14 | |
Uitlaat | ||||
5 | 6698477 | Uitlaat | € 11.28 | |
Hitteschild | ||||
6 | 6600324 | Hitteschild | € 1.29 | |
Hex. Socket Bolt M5 | ||||
7 | 6696958 | Hex. Socket Bolt M5 | € 2.00 | |
Nicht mehr lieferbar | ||||
8 | 6699431 | Nicht mehr lieferbar | ||
Collar (b) | ||||
9 | 6600008 | Collar (b) | € 0.99 | |
Abzweigdosen Bolzen | ||||
10 | 6696326 | Abzweigdosen Bolzen | € 1.14 | |
Seal Lock Hex. Socket Hd. Bolt M5x30 | ||||
12 | 6698950 | Seal Lock Hex. Socket Hd. Bolt M5x30 | € 1.14 | |
Bougie Bmr7a | ||||
13 | 6699316 | Bougie Bmr7a | € 8.48 | |
Bougie (oud 6685052) | ||||
13 | 6699322 | Bougie (oud 6685052) | € 2.36 | |
Cover Packing | ||||
14 | 6698365 | Cover Packing | € 1.00 | |
Uitlaatgas Ventiel Deksel (a) | ||||
15 | 6698484 | Uitlaatgas Ventiel Deksel (a) | € 2.00 | |
Hex. Socket Hd Bolt M4x12 | ||||
16 | 6698385 | Hex. Socket Hd Bolt M4x12 | € 1.00 | |
Ring | ||||
17 | 6698700 | Ring | € 1.14 | |
Uitlaatgas Ventiel Deksel (b) | ||||
18 | 6698485 | Uitlaatgas Ventiel Deksel (b) | € 2.00 | |
Zylinder | ||||
19 | 6698480 | Zylinder | € 43.46 | |
Dichtung | ||||
20 | 6699437 | Dichtung | € 0.99 | |
Carburetor Insulator | ||||
21 | 6698387 | Carburetor Insulator | € 3.00 | |
Seal Lock Hex. Socket Bolt M5x25 (w/washers) | ||||
22 | 6698844 | Seal Lock Hex. Socket Bolt M5x25 (w/washers) | € 1.14 | |
Carbureteur Pakking | ||||
23 | 6698405 | Carbureteur Pakking | € 2.00 | |
Spannschlosskappe Since C026901 | ||||
24 | 6691337 | Spannschlosskappe Since C026901 | € 1.09 | |
Carburator Wyc-37 | ||||
25 | 6600326 | Carburator Wyc-37 | € 28.41 | |
Cable Adjust Stay | ||||
26 | 6699287 | Cable Adjust Stay | € 3.93 | |
Swivel | ||||
27 | 6696830 | Swivel | € 4.24 | |
Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | ||||
28 | 6684696 | Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | € 2.05 | |
Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20 | ||||
29 | 6684692 | Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20 | € 27.79 | |
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
30 | 6684693 | Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | € 8.16 | |
Pumpenplatte alte Art.nr.523-25100-20 | ||||
31 | 6691242 | Pumpenplatte alte Art.nr.523-25100-20 | € 2.20 | |
Membranabdeckung | ||||
32 | 6685222 | Membranabdeckung | € 4.24 | |
Schrauben Set alte Art.nr.548-25101-20 | ||||
33 | 6691312 | Schrauben Set alte Art.nr.548-25101-20 | € 1.09 | |
Set Screw M3x12 | ||||
34 | 6696829 | Set Screw M3x12 | € 0.99 | |
O-RING (OUD 550-25100-20) | ||||
35 | 6684695 | O-RING (OUD 550-25100-20) | € 4.08 | |
Schaltplatte alte Art.nr.522-25100-20 | ||||
37 | 6691234 | Schaltplatte alte Art.nr.522-25100-20 | € 3.14 | |
Pump Body | ||||
38 | 6696828 | Pump Body | € 12.72 | |
Membran Verpackung | ||||
39 | 6685220 | Membran Verpackung | € 2.20 | |
Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20 | ||||
40 | 6684690 | Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20 | € 17.14 | |
Kopfschraube M5x60 M.u-scheibe (schwarz) | ||||
41 | 307224 | Kopfschraube M5x60 M.u-scheibe (schwarz) | € 1.00 | |
Fuel Pipe | ||||
42B | 6601444 | Fuel Pipe | € 0.99 | |
Nicht mehr lieferbar | ||||
43 | 6696832 | Nicht mehr lieferbar | ||
Hauptpumpe | ||||
44 | 6685139 | Hauptpumpe | € 5.65 | |
Filter Element | ||||
45 | 6690347 | Filter Element | € 4.24 | |
Filterabdeckung | ||||
46 | 6699185 | Filterabdeckung | € 6.85 | |
Nicht mehr lieferbar | ||||
47 | 6699132 | Nicht mehr lieferbar | ||
Cylinder Packing | ||||
48 | 6698366 | Cylinder Packing | € 1.00 | |
Kolbenring alte Art.nr. 041-01700-20 | ||||
49 | 6686121 | Kolbenring alte Art.nr. 041-01700-20 | € 4.24 | |
Kolben | ||||
50 | 6699432 | Kolben | € 7.71 | |
Kolbenstift Cg24ekb | ||||
51 | 6684590 | Kolbenstift Cg24ekb | € 2.05 | |
Kolbenstift Cg24ekb | ||||
52 | 6684591 | Kolbenstift Cg24ekb | € 4.08 | |
Nicht mehr lieferbar | ||||
53 | 6698386 | Nicht mehr lieferbar | ||
Crank Case Ass'y (b) | ||||
54 | 6698370 | Crank Case Ass'y (b) | € 14.92 | |
Crank Case Packing | ||||
55 | 6698371 | Crank Case Packing | € 1.00 | |
Öldichtung Cg24ekb | ||||
56 | 6684607 | Öldichtung Cg24ekb | € 4.08 | |
Kugellager Cg24ekb | ||||
57 | 6684608 | Kugellager Cg24ekb | € 3.62 | |
Nicht mehr lieferbar | ||||
58 | 6698490 | Nicht mehr lieferbar | ||
Kurbelwelle | ||||
59 | 6699438 | Kurbelwelle | € 32.46 | |
Crank Case Ass'y (a) | ||||
60 | 6698369 | Crank Case Ass'y (a) | € 12.71 | |
Knock Pin 4x12 | ||||
61 | 6696947 | Knock Pin 4x12 | € 1.00 | |
Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90 | ||||
62 | 6684681 | Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90 | € 12.57 | |
D4eretainingringnew | ||||
63 | 6685101 | D4eretainingringnew | € 1.09 | |
Feder f. Startersperre Cg24ekb | ||||
64 | 6684684 | Feder f. Startersperre Cg24ekb | € 4.08 | |
Startersperre Cg24ekb alte Art.nr.788-0651h-20 | ||||
65 | 6684685 | Startersperre Cg24ekb alte Art.nr.788-0651h-20 | € 4.08 | |
Nicht mehr lieferbar | ||||
66 | 6699995 | Nicht mehr lieferbar | ||
SET SCREW (OLD 839-03045-20) | ||||
67 | 6684679 | SET SCREW (OLD 839-03045-20) | € 2.05 | |
Cam Plate | ||||
68 | 6699996 | Cam Plate | € 2.43 | |
Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20 | ||||
69 | 6684677 | Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20 | € 8.16 | |
Starter Rope Reel | ||||
70 | 6699997 | Starter Rope Reel | € 8.01 | |
Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | ||||
71 | 6684675 | Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | € 11.00 | |
Seilzugstarter Gehäuse Cg24ekb For (s) Type Since | ||||
72 | 6684673 | Seilzugstarter Gehäuse Cg24ekb For (s) Type Since | € 18.15 | |
Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo | ||||
73 | 6684674 | Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo | € 4.08 | |
Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo | ||||
74 | 6684680 | Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo | € 2.05 | |
Tank Mark Label | ||||
76 | 6698921 | Tank Mark Label | € 1.14 | |
Tank Mark Label (25:1) | ||||
76 | 6698922 | Tank Mark Label (25:1) | € 1.14 | |
Machine Screw M5x20 (black) | ||||
91 | 6699195 | Machine Screw M5x20 (black) | € 1.14 | |
P Tight Screw D4x20 (black) | ||||
92 | 6699194 | P Tight Screw D4x20 (black) | € 1.14 | |
Switch Wire Set | ||||
93 | 6699197 | Switch Wire Set | € 9.71 | |
Mutter M5 | ||||
94 | 6699196 | Mutter M5 | € 0.99 | |
Stop Lever | ||||
95 | 6699192 | Stop Lever | € 1.57 | |
Long Lever | ||||
96 | 6699191 | Long Lever | € 2.43 | |
Return Spring | ||||
97 | 6699193 | Return Spring | € 0.99 | |
Stay Set | ||||
98 | 6699190 | Stay Set | € 15.58 | |
Regulateur | ||||
99 | 6699133 | Regulateur | € 20.16 | |
Hex. Socket Hd. Bolt M5x12 (w/sp.washer) | ||||
100 | 6699176 | Hex. Socket Hd. Bolt M5x12 (w/sp.washer) | € 0.99 | |
Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224 | ||||
101 | 6695492 | Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224 | € 1.09 | |
Anti Vibe Rubber (a) | ||||
102 | 6696963 | Anti Vibe Rubber (a) | € 3.17 | |
Pipe Holder (a) | ||||
103 | 6698643 | Pipe Holder (a) | € 2.00 | |
Pipe Holder (b) | ||||
104 | 6698644 | Pipe Holder (b) | € 2.00 | |
Anti Vibe Rubber (b) | ||||
105 | 6696964 | Anti Vibe Rubber (b) | € 3.17 | |
Sicherungsring D12 (10st), G23ss | ||||
106 | 939542 | Sicherungsring D12 (10st), G23ss | € 1.43 | |
Lüftergehäuse | ||||
107 | 6699433 | Lüftergehäuse | € 14.27 | |
BALL BEARING 6301ZZC3 | ||||
108 | 6699435 | BALL BEARING 6301ZZC3 | € 2.43 | |
VEERRING 37MM | ||||
109 | 322813 | VEERRING 37MM | € 1.57 | |
CLUTCH SHAFT | ||||
110 | 6699434 | CLUTCH SHAFT | € 6.85 | |
Abstandsbolzen | ||||
111 | 6696469 | Abstandsbolzen | € 0.99 | |
Ring | ||||
112 | 6684648 | Ring | € 2.05 | |
Clutch Plate (a) | ||||
113 | 6696546 | Clutch Plate (a) | € 1.00 | |
Nicht mehr lieferbar | ||||
114 | 6699130 | Nicht mehr lieferbar | ||
Ring (b) | ||||
115 | 6699131 | Ring (b) | € 0.99 | |
Mutter | ||||
116 | 6685337 | Mutter | € 1.00 | |
Bolzenscheibe H65sd2 | ||||
117 | 323212 | Bolzenscheibe H65sd2 | € 1.00 | |
Hex. Socket Hd Bolt M4x18 (w/washers) | ||||
118 | 6698388 | Hex. Socket Hd Bolt M4x18 (w/washers) | € 1.00 | |
Bobine | ||||
119 | 6699436 | Bobine | € 25.13 | |
Nicht mehr lieferbar | ||||
120A | 6601421 | Nicht mehr lieferbar | ||
Metal Fitting Of Plug Cap | ||||
121 | 6699933 | Metal Fitting Of Plug Cap | € 1.57 | |
Cord | ||||
122 | 6696544 | Cord | € 1.00 | |
Earth Cord | ||||
123 | 6696545 | Earth Cord | € 1.00 | |
Magneto Rotor | ||||
124 | 6698396 | Magneto Rotor | € 8.28 | |
Brandstofleiding | ||||
125 | 6698716 | Brandstofleiding | € 3.28 | |
Brandstofleiding L70 | ||||
126A | 6699014 | Brandstofleiding L70 | € 1.57 | |
Return Grommet (old 6684627) | ||||
127 | 6697846 | Return Grommet (old 6684627) | € 0.99 | |
Tank Dop Compleet | ||||
128 | 6698402 | Tank Dop Compleet | € 4.00 | |
Tank Cap Chain | ||||
129 | 6698732 | Tank Cap Chain | € 1.14 | |
Fuel Grommet | ||||
130 | 6698931 | Fuel Grommet | € 3.28 | |
Fuel Grommet | ||||
130A | 6600358 | Fuel Grommet | € 0.99 | |
Distanzring (1) | ||||
131 | 6699558 | Distanzring (1) | € 0.99 | |
Behalter | ||||
132 | 6600317 | Behalter | € 7.57 | |
Tank (c) | ||||
132A | 6600354 | Tank (c) | € 3.28 | |
Pomp Filter | ||||
133A | 6600351 | Pomp Filter | € 2.57 | |
Clip | ||||
134 | 6696949 | Clip | € 1.59 | |
Stand alte Art.nr.940-07350-20 | ||||
135 | 6694787 | Stand alte Art.nr.940-07350-20 | € 3.14 | |
Flange Bolt | ||||
136 | 6696557 | Flange Bolt | € 1.00 | |
Bout L27.8 | ||||
137 | 6698991 | Bout L27.8 | € 1.14 | |
Regulateur | ||||
151 | 6699446 | Regulateur | € 20.16 | |
Loop Handle (w/barrier) | ||||
152 | 6699448 | Loop Handle (w/barrier) | € 10.28 | |
Nicht mehr lieferbar | ||||
153 | 6699449 | Nicht mehr lieferbar | ||
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
154 | 6684709 | Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | € 2.05 | |
Handle Holder (a) (old 6696576) | ||||
155A | 6600500 | Handle Holder (a) (old 6696576) | € 4.00 | |
Handle Left | ||||
156 | 6698638 | Handle Left | € 21.73 | |
Handle Right | ||||
157 | 6699447 | Handle Right | € 5.00 | |
Handle Holder (b) (old 6696577) | ||||
158A | 6600501 | Handle Holder (b) (old 6696577) | € 6.85 | |
Handle Holder (c) | ||||
159 | 6696578 | Handle Holder (c) | € 2.00 | |
HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254) | ||||
160 | 6684714 | HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254) | € 2.05 | |
Getriebegehaeuse | ||||
161 | 6699439 | Getriebegehaeuse | € 44.38 | |
Hex.socket Hd.bolt M5x30 (10 Pcs) | ||||
162 | 949664 | Hex.socket Hd.bolt M5x30 (10 Pcs) | € 3.57 | |
Schraube 5x12ws alte Art.nr. 994-16050-121 | ||||
163 | 6695414 | Schraube 5x12ws alte Art.nr. 994-16050-121 | € 1.09 | |
Kappe | ||||
164 | 6600005 | Kappe | € 2.57 | |
Feder (1) | ||||
165 | 6600006 | Feder (1) | € 3.43 | |
Bolzen Cg24ekd, Cg18dal, Cg18dl | ||||
166 | 6684737 | Bolzen Cg24ekd, Cg18dal, Cg18dl | € 2.05 | |
Lock Pin | ||||
167 | 6600007 | Lock Pin | € 10.71 | |
Cutter Holder (a) | ||||
168 | 6699441 | Cutter Holder (a) | € 7.85 | |
Cutter Holder (b) | ||||
169 | 6698659 | Cutter Holder (b) | € 12.41 | |
Nicht mehr lieferbar | ||||
170 | 6699188 | Nicht mehr lieferbar | ||
Linksmoer M10 (oud 6698658) | ||||
171 | 335759 | Linksmoer M10 (oud 6698658) | € 0.99 | |
Abdeckung (1) | ||||
172 | 6698937 | Abdeckung (1) | € 15.97 | |
Set Screw | ||||
174 | 6698795 | Set Screw | € 1.29 | |
Reel | ||||
175 | 6698939 | Reel | € 7.00 | |
Return Spring | ||||
176 | 6698941 | Return Spring | € 1.86 | |
Knopf (1) | ||||
177 | 6698940 | Knopf (1) | € 5.28 | |
Cord Guide | ||||
178 | 6698942 | Cord Guide | € 3.57 | |
Case | ||||
179 | 6698938 | Case | € 12.99 | |
Nicht mehr lieferbar | ||||
180 | 6698639 | Nicht mehr lieferbar | ||
HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254) | ||||
181 | 6684714 | HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254) | € 2.05 | |
Cover Bracket | ||||
182 | 6699442 | Cover Bracket | € 1.43 | |
Inbusschraube M6x20 For Usa | ||||
183 | 6685064 | Inbusschraube M6x20 For Usa | € 1.09 | |
Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
184 | 949455 | Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | € 1.00 | |
Cover Bracket Not For Europe | ||||
185 | 6696978 | Cover Bracket Not For Europe | € 2.00 | |
Nicht mehr lieferbar | ||||
186 | 6699444 | Nicht mehr lieferbar | ||
Vorsicht Markierung | ||||
188 | 6684959 | Vorsicht Markierung | € 2.00 | |
Füllstandsmarkierung Cg24ekb | ||||
189 | 6684852 | Füllstandsmarkierung Cg24ekb | € 2.05 | |
Füllstandsmarkierung Cg24ekb | ||||
190 | 6684851 | Füllstandsmarkierung Cg24ekb | € 2.05 | |
Main Pipe | ||||
191 | 6699445 | Main Pipe | € 20.81 | |
Drive Shaft (old 6696484) | ||||
192 | 6698514 | Drive Shaft (old 6696484) | € 14.85 | |
Hanger | ||||
193A | 6600504 | Hanger | € 1.14 | |
Cap (a) | ||||
194 | 6698515 | Cap (a) | € 2.00 | |
Nicht mehr lieferbar | ||||
195 | 6696980 | Nicht mehr lieferbar | ||
Safety Cover Holder | ||||
196 | 6696951 | Safety Cover Holder | € 3.17 | |
Cover Guard | ||||
197 | 6696950 | Cover Guard | € 10.45 | |
Schneidschraube Cg24ekd | ||||
198 | 6684751 | Schneidschraube Cg24ekd | € 2.05 | |
Messer Cg24ekd For Irl | ||||
199 | 6684750 | Messer Cg24ekd For Irl | € 4.08 | |
MOER M4 ( 10 STUKS ) | ||||
200 | 949554 | MOER M4 ( 10 STUKS ) | € 1.00 | |
Mesje | ||||
201 | 6696584 | Mesje | € 2.00 | |
COVER HOLDER | ||||
202 | 6698813 | COVER HOLDER | € 2.00 | |
Schutz (1) | ||||
203 | 6696981 | Schutz (1) | € 7.00 | |
Bolt Washer M4 (black) | ||||
204 | 323210 | Bolt Washer M4 (black) | € 1.00 | |
Ring | ||||
205 | 6685068 | Ring | € 1.09 | |
Nicht mehr lieferbar | ||||
206 | 6699450 | Nicht mehr lieferbar | ||
COVER ASS'Y | ||||
207 | 6697880 | COVER ASS'Y | € 17.02 | |
Sicherheitsabdeckung, 24 Dia For Aus (sl) | ||||
208 | 6690272 | Sicherheitsabdeckung, 24 Dia For Aus (sl) | € 12.57 | |
Messer For Aus (sl) | ||||
209 | 6693388 | Messer For Aus (sl) | € 5.97 | |
Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus | ||||
210 | 6684753 | Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus | € 2.05 | |
Handle Holder Set (a+b) (old 6696576+6696577) | ||||
220 | 6600499 | Handle Holder Set (a+b) (old 6696576+6696577) | € 10.14 | |
Kopfschraube M5x10 (10st), G23ss For Irl | ||||
221 | 949236 | Kopfschraube M5x10 (10st), G23ss For Irl | € 1.00 | |
Nicht mehr lieferbar | ||||
501 | 6684764 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
502 | 6696596 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
503 | 944458 | Nicht mehr lieferbar | ||
Messer Abdeckung For (s) | ||||
504B | 6684768 | Messer Abdeckung For (s) | € 2.05 | |
Nicht mehr lieferbar | ||||
505 | 875769 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
506 | 6695795 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
506 | 6695796 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
506A | 6601420 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
507 | 6698711 | Nicht mehr lieferbar |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
