Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki TBL-4600

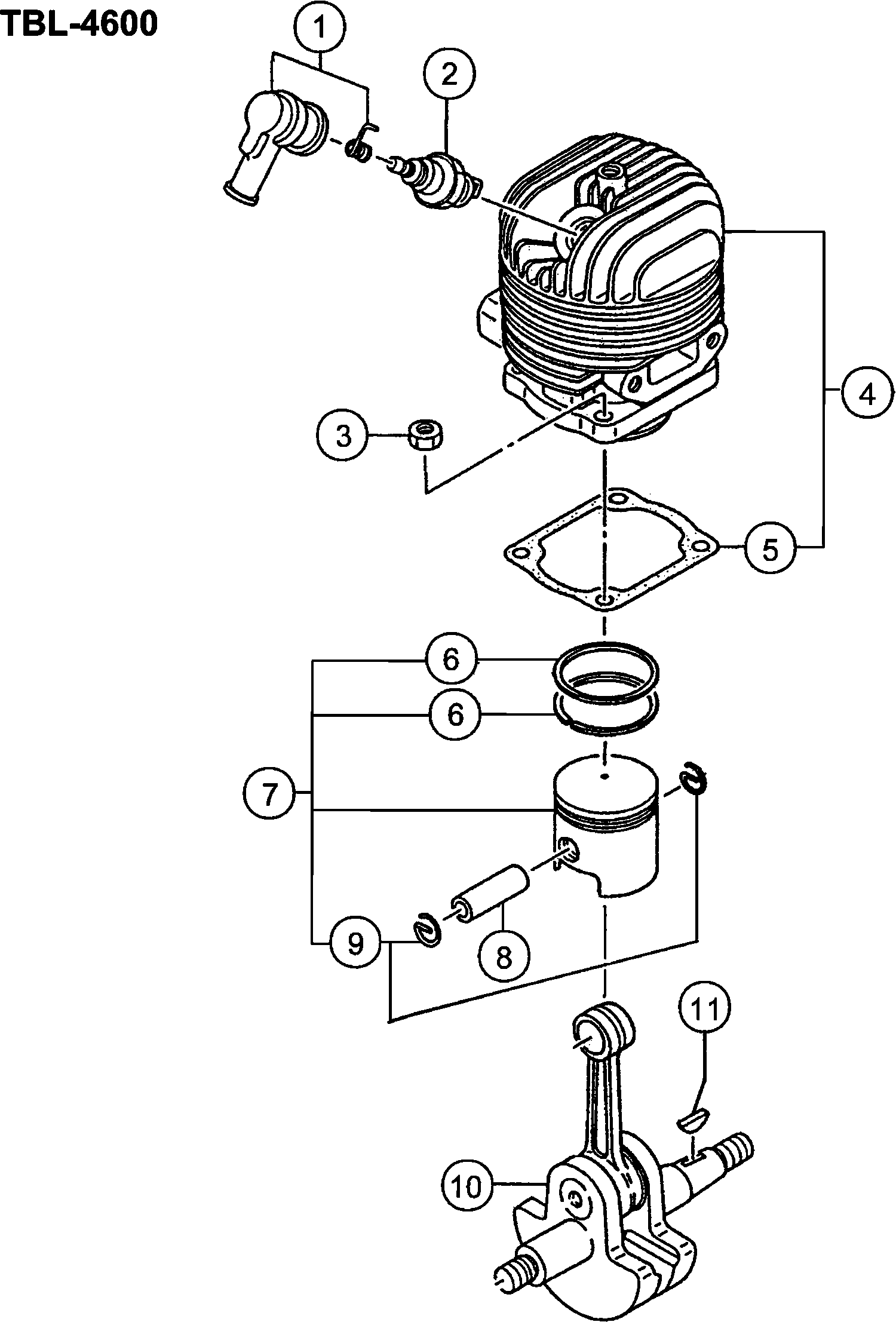

Teilezeichnung 1

Teileliste der Hikoki TBL-4600

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
1 6687468 2.31 2.75

Bougie Bmr7a
2 6699316 8.91 10.61

Federmutter 6 alte Art.nr. 994-40060-011
3 6695475 1.15 1.37

CYLINDER SET
4 6698001 86.21 102.59

Zylinderdichtung alte Art.nr. 017-02100-20
5 6685727 1.15 1.37

Kolbenring alte Art.nr. 041-05000-20
6 6686128 4.45 5.30

Kolben Set
7 6685890 18.60 22.13

Kolbenbolzen 10x30 alte Art.nr. 037-01000-20
8 6686007 2.31 2.75

Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0
9 6686032 1.15 1.37

Kurbelwelle kpl.
10 6686194 90.45 107.64

Scheibenfeder 3x13x5 alte Art.nr. 068-02000-20
11 6686457 1.15 1.37

Ring
21 6686464 1.15 1.37

Nicht mehr lieferbar
22 6686563

Kugellager #6303zz
23 6695572 10.23 12.17

Öldichtung Ue17307 alte Art.nr. 999-66173-066
24 6695648 3.30 3.93

Dichtung f. Kurbelgehäuse alte Art.nr. 090-05004-
25 6686716 1.15 1.37

Nicht mehr lieferbar
26 6686778

Gehäuseplatte alte Art.nr.665-05004-20
27 6692263 2.31 2.75

Schraube 5 x 10/s alte Art.nr. 994-14050-101
28 6695333 1.15 1.37

Kabelklemme kpl.
29 6688004 1.15 1.37

Schraube 5x10/p alte Art.nr. 994-13050-101
30 6695319 1.15 1.37

Gummidichtung
31 6688050 1.15 1.37

Nicht mehr lieferbar
32 6687863

Nicht mehr lieferbar
33 6688454

Zündeinheit kpl. alte Art.nr. 162-21519-80
34 6687509 44.31 52.73

Schraube 5x20/ws alte Art.nr. 994-16050-221
35 6695422 1.15 1.37

Magnetspulenabdeckung
36 6687983 1.15 1.37

Schraube 5 x 10/s alte Art.nr. 994-14050-101
37 6695333 1.15 1.37

Nicht mehr lieferbar
38 6687692

Schraube 4x15ps alte Art.nr. 994-15040-151
39 6695373 1.15 1.37

Sechskantbolzen 6x35/s alte Art.nr. 994-61060-354
40 6695500 1.15 1.37

Nicht mehr lieferbar
41 6687390

Ring
42 6695185 1.15 1.37

Nicht mehr lieferbar
43 6695138

Nicht mehr lieferbar
44 6694888

Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
45 6684662 2.15 2.56

kleine Unterlegscheibe Rb24e
46 6684864 2.15 2.56

D4eretainingringnew
51A 6685101 1.15 1.37

D4eretainingringnew
51 6685101 1.15 1.37

Feder f. Startersperre alte Art.nr. 790-0162v-20
52 6693345 2.31 2.75

Nicht mehr lieferbar
52A 6697642

Startersperre alte Art.nr. 788-0162v-20 Till G105
53 6693302 2.31 2.75

Nicht mehr lieferbar
53A 6697643

kleine Mutter 10 alte Art.nr. 991-11100-013
54 6695139 1.05 1.25

Starter Riemenscheib alte Art.nr. 798-04220-90 Ti
55 6693395 11.05 13.15

Starter Pulley
55A 6697644 11.05 13.15

Schraube 5x16ps
71 6684967 1.04 1.23

Schalldämpferdichtung alte Art.-nr.737-05004-20 F
72 6692742 1.15 1.37

Auspuff special Dichtung
73 6692884 1.15 1.37

Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
74 6684611 2.15 2.56

Schalldämpfer alte Atr.nr. 750-05004-20
75 6692881 2.31 2.75

Schraube 6x12/ps alte Art.nr. 994-15060-121
76 6695399 1.15 1.37

Schraube 5x18 alte Art.nr. 990-11050-181
77 6694891 1.15 1.37

Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
78 6684662 2.15 2.56

kleine Unterlegscheibe Rb24e
79 6684864 2.15 2.56

Schraube 6x20 alte Art.nr. 990-11060-201 For Usa
80 6694934 1.15 1.37

Ring
81 6695219 1.15 1.37

Ring
82 6695183 1.15 1.37

Schalldämpfer Schutz alte Art.-nr.738-05024-20
83 6692786 26.16 31.13

Kabelklemme kpl.
84 6688004 1.15 1.37

Nicht mehr lieferbar
85 6698165

Ansaugkrümmerdichtung
101 6689888 1.15 1.37

Nicht mehr lieferbar
102 6698112

kleine Unterlegscheibe Rb24e
103 6684864 2.15 2.56

Nicht mehr lieferbar
104 6695343

CARBURETOR GASKET (OLD 402-0602K-21/6689836)
105 6684615 2.15 2.56

Vergaser Since B001001 For Europe
106 6690478 68.36 81.35

Kraftstoffleitung kpl. 3x5x280
107 6688172 3.30 3.93

Clip 5.2 alte Art.nr.680-04001-20
108 6692311 1.15 1.37

Filterpumpen Gehäuse alte Art.nr.675-01630-90
109 6692273 7.10 8.45

Tankdeckel alte Art.nr.595-0144d-90
110 6691740 7.59 9.03

Tank Comp.
111 6697182 23.45 27.91

Luftfiltergehäuse
114 6690105 8.41 10.01

Drosselventil alte Art.nr. 528-0072z-20
115 6691252 6.44 7.66

Hülse
116 6684858 4.29 5.10

Distanzstück Rb24e
117 6684859 2.15 2.56

Blow Over Check Board Rb24e
118 6684860 4.29 5.10

Filterschwamm Rb24e Neue Art.nr.6684861
119 6684861 9.40 11.19

Filterkappe
120 6690153 5.78 6.87

Luftfilter kpl. Caa-37
121 6690028 14.85 17.67

kleine Unterlegscheibe Rb24e
122 6684864 2.15 2.56

Schraube 5x75/s alte Art.nr. 994-14050-571
123 6695353 1.15 1.37

Nicht mehr lieferbar
124 6684625

Recoil Starter Body Ass'y
141A 6697645 21.78 25.91

Seilzugstarter Gehäuse alte Art.nr.772-04220-80 T
142 6693025 14.19 16.88

Recoil Starter Body Comp.
142A 6697646 11.71 13.94

Starter für Seilhaspel alte Art.nr.769-04220-20 T
143 6693007 4.95 5.89

Starter Rope Reel
143A 6697647 4.13 4.91

Rückholfeder alte Art.nr. 779-04220-20 Till G1055
144 6693114 9.08 10.80

Nicht mehr lieferbar
144A 6697648

Starterkabel alte Art. Nr. 783-04270-20 Till G105
145 6693165 3.30 3.93

Nicht mehr lieferbar
145A 6697649

Kappe f. Startergriff alte Art.nr.835-04220-20 Ti
146 6693607 2.31 2.75

Startergriff alte Art.nr. 785-04220-20 Till G1055
147 6693232 3.30 3.93

Starthendel
147A 6697650 2.80 3.33

Stellschraube alte Art.nr. 839-04220-20
148 6693634 1.15 1.37

Vergaser Set alte Art.nr. 455-25167-92 Till B0010
161 6696061 74.41 88.55

Pumpengehäuse alte Art.nr.575-25152-80 Till U1005
162 6691432 34.19 40.68

Membranabdeckung
163 6685222 4.45 5.30

Dosiermembrane alte Art.nr474-25001-80. Till B027
164 6690827 11.71 13.94

Membran Verpackung
165 6685220 2.31 2.75

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
166 6684693 8.58 10.20

Pumpendichtung alte Art.nr.577-25100-20
167 6691457 7.10 8.45

Hauptdüse Nr. 48 alte Art.nr.599-2000w-48
168 6691853 4.45 5.30

O-RING (OUD 550-25100-20)
169 6684695 4.29 5.10

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
170 6684696 2.15 2.56

Spannschloss Cg24ekb alte Art.nr. 539-25120-20
171 6684697 6.44 7.66

Drosselventil alte Art.nr.488-25167-80 Till B0010
172 6690939 24.20 28.80

Drosselschrauben Set Rb24e
173 6684870 2.15 2.56

Kabel Justierer Rb24e
174 6684873 6.44 7.66

Verschlussmutter Rb24e
175 6684872 2.15 2.56

Kabel Justierer Rb24e
176 6684871 4.29 5.10

Filterdichtung Rb24e
177 6684875 4.29 5.10

Schrauben Set alte Art.nr.548-25101-20
178 6691312 1.15 1.37

Sicherungsscheibe Rb24e
179 6684874 2.15 2.56

Stopfen alte Art.nr.537-25120-20 Till B001000 For
180 6691288 1.15 1.37

Schutzsieb Cg24ekb
181 6684700 4.29 5.10

Rahmen kpl. schwarz alte Art.nr. 020-31313-80
201 6685803 82.43 98.09

Nicht mehr lieferbar
202 6685864

Flachrundkopfschraube 6x16 alte Art.nr. 990-14060
203 6694961 1.15 1.37

Schultergurt kpl. alte Art.nr. 022-31322-80
204 6685819 11.71 13.94

Dämpfungskissen alte Art.nr. 021-31318-80
205 6685812 28.14 33.48

Verbindungselement
206 6686241 1.15 1.37

Haltering alte Art.nr. 045-31313-20
207 6686140 2.31 2.75

Nicht mehr lieferbar
241 6694901

kleine Unterlegscheibe Rb24e
242 6684864 2.15 2.56

Nicht mehr lieferbar
243 6685599

Lüfter alte Art.nr. 127-05018-20
244 6687170 24.20 28.80

Nicht mehr lieferbar
245 6695221

Bolzen 6x30 alte Art.nr. 990-21060-301
246 6694990 1.15 1.37

Lüftergehäuse
247 6685634 52.34 62.28

Nuss 5 alte Art.nr. 991-01050-012
248 6695120 1.15 1.37

Schutznetz alte Art.nr. 050-31307-20
249 6686260 4.95 5.89

Blechschraube 5x20 alte Art.nr. 993-11052-012
250 6695255 1.15 1.37

Blasrohr
251 6688423 16.94 20.16

Rohrband alte Art.nr. 100-31310-20
252 6686784 5.78 6.87

Schraube 6x30 alte Art.nr. 990-11060-301
253 6694940 1.15 1.37

Nicht mehr lieferbar
254 6691701

Nicht mehr lieferbar
255 6684792

Spezial Mutter 6
256 6685863 1.15 1.37

Nicht mehr lieferbar
257 6686319

Ring
258 6695219 1.15 1.37

Ring
259 6685855 1.15 1.37

Schraube 6x18 alte Art.nr. 990-11060-181
260 6694932 1.15 1.37

Ring
261 6684639 2.15 2.56

Nicht mehr lieferbar
262 6685907

Nicht mehr lieferbar
263 6685864

O-ring V-70 alte Art.nr. 999-67070-020
264 6695686 3.30 3.93

Grundrahmen f. Benzintank alte Art.nr.605-05018-2
265 6691957 5.28 6.28

Drosselklappenhebel kompl. For Europe
281 6685669 40.24 47.88

Klammerhebel A alte Art.nr. 040-31317-80 For Euro
282 6686054 3.30 3.93

Klammerhebel B alte Art.nr. 041-31317-20 For Euro
283 6686137 3.30 3.93

Griffknopf kpl. For Europe
284 6689263 4.45 5.30

Griff For Europe
285 6688297 9.40 11.19

Blechschraube 5x20 alte Art.nr. 993-11052-011 For
286 6695254 1.15 1.37

Schraube 5x25 alte Art.nr. 994-31050-253 For Euro
287 6695456 1.15 1.37

Selbstsichernde Mutter 5 schwarz alte Art.nr. 991
288 6695174 1.15 1.37

Stoppschalter alte Art.nr.162-37101-20 For Europe
289 6687515 2.31 2.75

Stoppschaltersockel alte Art.nr. 259-37101-20 For
290 6688374 2.31 2.75

Stoppschalter Feder For Europe
291 6688385 2.31 2.75

Blechschraube 3x8 alte Art.nr. 993-42030-082 For
292 6695275 1.15 1.37

Kabel B960m For Europe
293 6687892 4.95 5.89

Schutzrohr Cg24eks For Europe
294 6684717 6.44 7.66

Drosselklappen-seil alte Art.nr.885-05029-80 For
295 6693893 10.40 12.38

Nicht mehr lieferbar
501 6684764

Nicht mehr lieferbar
502 6694822

Rohr flexibel
507 6686796 17.09 20.33

Rohr Drehgelenk alte Art.nr. 102-31310-20
508 6686814 15.28 18.18

Rohr gerade (lang) alte Art.nr. 103-31310-20
509 6686819 15.13 18.00

Geradrohr, kurz alte Art.nr. 305-31310-20 For Eur
510 6688953 14.35 17.08

Rohr gebogen schwarz alte Art.nr. 104-31310-20
511 6686824 11.05 13.15

Drahtklemme 95 alte Art.nr. 110-31310-21
512 6686873 11.05 13.15

Drahtklemme 78 alte Art.nr. 111-31305-21
513 6686884 9.74 11.59

Typenschild alte Art.nr. 906-05024-20
601 6694162 1.05 1.25
