Zeichnungen der Hikoki TBC-290S

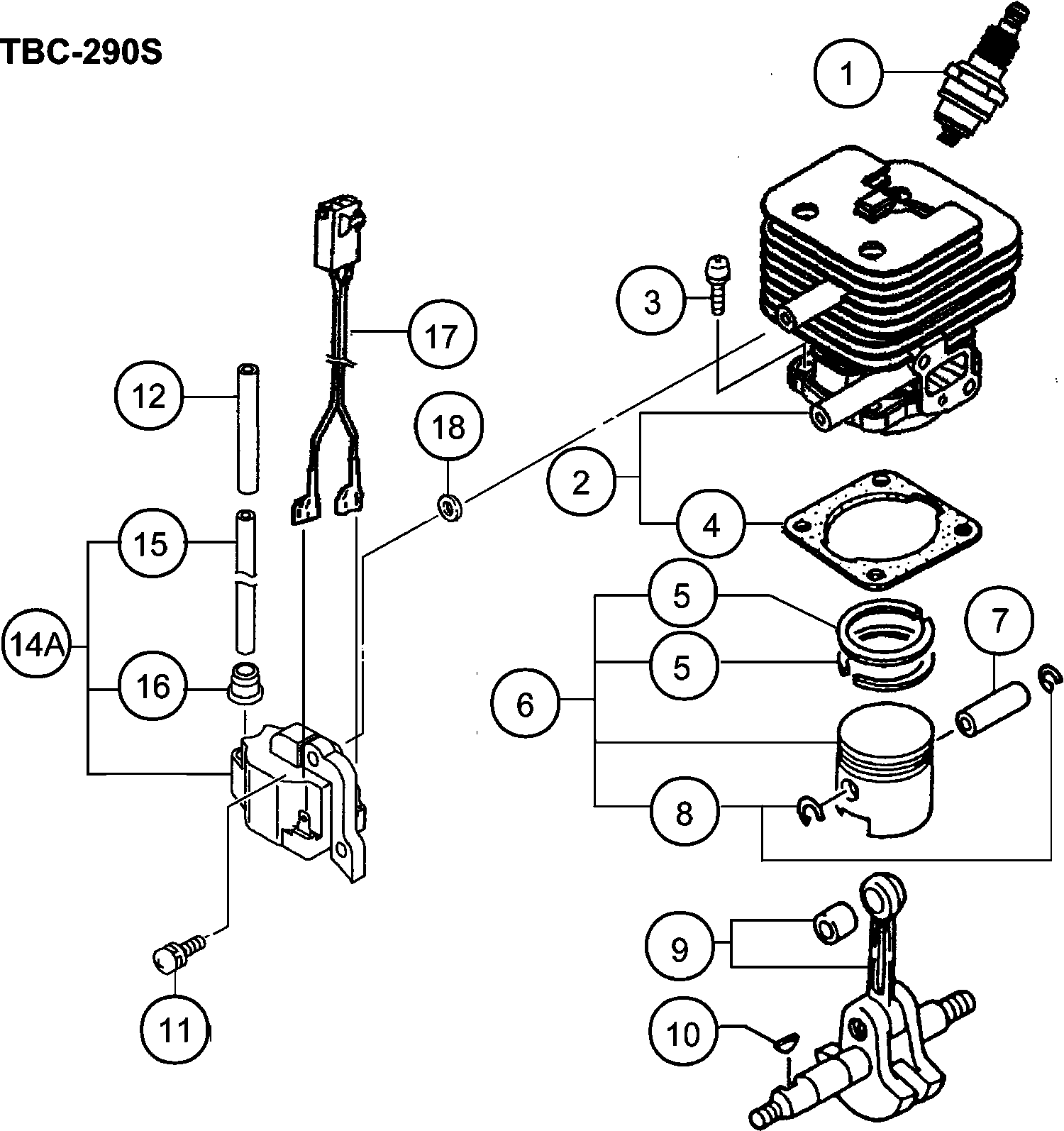

Teilezeichnung 1

Teileliste der Hikoki TBC-290S

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Bougie (oud 6685775)
1 6699326 3.30 3.93
Zylinder Set alte Art.nr. 001-07020-90
2 6685484 56.26 66.95
Sechskantbolzen Rb24e
3 6684903 2.15 2.56
Zylinderdichtung alte Art.nr. 017-07020-20
4 6685746 1.15 1.37
Kolbenring 34.5 alte Art.nr. 041-07020-20
5 6686130 4.45 5.30
Kolben Set alte Art.nr. 030-07020-91
6 6685896 26.16 31.13
Kolbenbolzen alte Art.nr. 037-07020-20
7 6686016 2.31 2.75
Sicherungsring neue Art.nr. 039-00000-20
8 6685078 1.15 1.37
Kurbelwelle alte Art.nr. 046-07221-80
9 6696499 67.00 79.73
Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
10 6684899 2.15 2.56
Hochspannungsschraube 4x18ws alte Art.nr. 994-160
11 6695407 1.15 1.37
Isolierte Röhre 110l
12 6688319 1.15 1.37
Ignition Coil Ass'y (old 6687665/6699774)
14A 6699772 17.85 21.24
Hochspannungskabel 140l Till G165840
15 6687888 2.31 2.75
Gummikappe Cg24ekb Till G165840
16 6684602 2.15 2.56
Lead Wire Ass'y
17 6697836 5.45 6.49
Unterlegscheibe Cg24ekb
18 6684600 2.15 2.56
Kurbelgehäuse kpl. alte Art.nr. 072-07020-90
31 6686580 38.26 45.53
Öldichtung Cg24ekb
32 6684607 4.29 5.10
Kugellager Cg24ekb
33 6684608 3.80 4.52
Dichtung f. Kurbelgehäuse alte Art.nr. 090-07020-
34 6686721 1.15 1.37
Getriebewelle Cg24ekb
35 6684604 2.15 2.56
Getriebewelle Cg24ekb
35 6684605 2.15 2.56
Ausgleich f. Getriebewelle 0.10
35 6689177 1.15 1.37
Ausgleich f. Getriebewelle 0.15
35 6689178 1.15 1.37
Magnetzünder Rotor kpl alte Art.nr. 155-20546-80
36 6687374 24.20 28.80
Sechskantmutter Cg24ekb
37 6684612 2.15 2.56
Ring
38 6695184 1.15 1.37
Sechskantbolzen Rb24e
39 6684903 2.15 2.56
Ring
40 6689645 1.15 1.37
Ansaugkrümmerdichtung
51 6689895 1.15 1.37
Isolator Set
52 6689972 6.28 7.47
Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
53 6695515 1.15 1.37
Vergaserdichtung Cg24ekb
54 6684616 2.15 2.56
Vergaser Set Wyj392
55 6690500 82.43 98.09
Drosselplatte 1.0 alte Art.nr.528-07020-22 alte A
56 6691278 1.15 1.37
Filtergehäuse kpl.
57 6690120 4.45 5.30
Filter Schwamm neue Art.-nr.:6690365
58 6690365 1.15 1.37
Filterabdeckung
59 6690421 13.86 16.50
Cover Fixing Bolt Comp.
60 6698730 3.15 3.75
Schraube 5x55 alte Art.nr. 990-11050-552
61 6694914 1.15 1.37
kleine Unterlegscheibe Rb24e
62 6684864 2.15 2.56
Drosselkontrollhebel alte Art.nr.523-0652n-20
63 6691239 1.15 1.37
Tank weiss alte Art.nr.591-07039-80
64 6691588 11.71 13.94
Hülse Cg24ekb
65 6684623 2.15 2.56
Gummidichtung f. Kraftstoffleitung
66 6688156 1.15 1.37
Benzinleitung Rb24e
67 6684880 2.15 2.56
Nicht mehr lieferbar
68 6684620
Clipd6new
69 6685198 1.15 1.37
Kraftstoffleitung kpl.
70 6688169 2.31 2.75
Sechskantbolzen 5x20ps alte Art.nr. 994-63050-205
71 6695506 1.15 1.37
Nicht mehr lieferbar
72 6685049
Nicht mehr lieferbar
73 6684625
Stand alte Art.nr.941-07035-20
74 6694793 3.30 3.93
Blechschraube 4x14 alte Art.nr. 993-49040-142
75 6695280 1.15 1.37
Ring
76 6685070 1.15 1.37
Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
77 6684662 2.15 2.56
Kupplungsschuh T-16 Till F113110
91 6688616 7.59 9.03
Kupplungsfeder Till F113110
92 6689430 2.31 2.75
Ring
93 6684642 2.15 2.56
Kupplungsscheibe Cg24ekb
94 6684645 2.15 2.56
Stufen Bolzen Till F113110
95 6689627 1.15 1.37
Kupplungsset kpl.
96 6688484 14.53 17.28
Lüftergehäuse
97 6687019 11.05 13.15
Sechskantbolzen 5x15ws alte Art.nr. 994-64050-154
98 6695512 1.15 1.37
Anti Vibrationsgummi
99 6691838 3.30 3.93
Schneidschraube Since C026901 Till F024130
100 6685275 1.15 1.37
Leitungshalter alte Art. 360-07030-20
101 6689656 8.91 10.61
Anschlagring C außen Cg24eks alte Art.nr. 289-522
102 6684664 2.15 2.56
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
103 6684709 2.15 2.56
Sechskantbolzen 4x12ws alte Art.nr. 994-64040-125
104A 6695507 1.15 1.37
Kupplungsschaft kpl.
105 6688597 13.20 15.71
Anschlagring innen R-32 alte Art.nr. 993-53032-00
106 6695304 1.15 1.37
Lagergehäuse alte Art.nr. 088-07020-20
107 6686667 7.75 9.22
Kugellager #6201zz
108 6695553 6.28 7.47
Primäre Kabel-gummidichtung
109 6688057 1.15 1.37
Schalldämpferschutz alte Art.-nr.738-07021-20
110 6692803 7.75 9.22
Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
111 6687468 2.31 2.75
Blechschraube Cg24ekb
112 6684637 2.15 2.56
Schalldämpferdichtung alte Art.-nr.737-0165a-20
113 6692732 1.15 1.37
Hitzeschild alte Art.nr. 133-07020-21
114 6687260 3.30 3.93
Schalldämpfer Set alte Art.-nr.704-07020-90
115 6692489 22.24 26.46
Sechskantbolzen Cg24ekb
116 6684638 2.15 2.56
Ring
117 6684639 2.15 2.56
Schalldämpfer Spezialdichtung alte Art.nr. 751-07
118 6692887 1.15 1.37
Auspuff Set alte Art.-nr.721-07020-90 For Europe
119 6692669 4.45 5.30
Schraube 4x8/s alte Art.nr. 994-14040-081
120 6695325 1.15 1.37
Ring
123 6684648 2.15 2.56
Starter kpl. alte Art.nr.762-0720f-92 alte Art.nr
151A 6692991 20.11 23.93
Seilzugstarter Gehäuse alte Art.nr. 762-07266-90
151 6692992 50.21 59.75
Startergriff alte Art.nr. 785-07085-20 Since C026
152 6693240 14.35 17.08
Seilzugstarter Gehäuse alte Art.nr. 772-07085-80
153 6693038 30.25 36.00
Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2
154 6693168 2.31 2.75
Seilführung alte Art.nr. 780-07085-20 Till C02690
155 6693138 9.90 11.78
Federgehäuse Set alte Art.nr. 778-07085-91 Till C
156 6693101 32.21 38.33
Seilscheibenstarter alte Art.nr. 774-07027-20 Til
158 6693075 6.44 7.66
Ring
159 6687947 2.31 2.75
Schneidschraube Since C026901 Till F024130
160 6685275 1.15 1.37
Sechskantmutter Cg24ekb
161 6684612 2.15 2.56
Starter Basis neue Art.nr.806-07027-20 Till C2370
162 6693468 9.74 11.59
Schneidschraube Till C026900
163 6685153 1.15 1.37
Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185
164 6695508 1.15 1.37
Starter Riemenscheibe alte Art.nr. 798-07085-90 S
165 6693408 32.21 38.33
Dichtung f. Startersperre alte Art.nr. 786-07085-
167 6693252 14.68 17.46
Nicht mehr lieferbar
168 6693099
Anlasserbuchse Till Z029400
169 6689170 12.05 14.34
Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
170 6684680 2.15 2.56
Seilzugstarter Gehäuse kpl. Since C237092
171 6693040 7.75 9.22
Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo
172 6684674 4.29 5.10
Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
173 6684675 11.55 13.74
Nicht mehr lieferbar
174 6693081
Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
175 6684677 8.58 10.20
Nicht mehr lieferbar
176 6692938
SET SCREW (OLD 839-03045-20)
177 6684679 2.15 2.56
Sechskantbolzen 4x20ps alte Art.nr. 994-63040-205
178 6695503 1.15 1.37
Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
179 6684681 13.20 15.71
Startersperre Cg24ekb alte Art.nr.788-0651h-20
180 6684685 4.29 5.10
Feder f. Startersperre Cg24ekb
181 6684684 4.29 5.10
D4eretainingringnew
182 6685101 1.15 1.37
Pumpengehäuse Rb24e
191 6684879 62.16 73.97
Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
192 6684687 16.34 19.44
Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
193 6684688 8.58 10.20
Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
194 6684689 6.44 7.66
Dosiermembrane alte Art.nr474-25001-80. Till B027
195 6690827 11.71 13.94
Membrandichtung Cg24ekb alte Art.nr.475-25153-20
196 6684691 8.58 10.20
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
197 6684693 8.58 10.20
Pumpendichtung alte Art.nr.577-25100-20
198 6691457 7.10 8.45
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
201 6684696 2.15 2.56
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
202 6684697 6.44 7.66
Drosselschrauben Set Rb24e
203 6684870 2.15 2.56
Kabel Justierer Rb24e
204 6684873 6.44 7.66
Verschlussmutter Rb24e
205 6684872 2.15 2.56
Kabel Justierer Rb24e
206 6684871 4.29 5.10
Filterdichtung Rb24e
207 6684875 4.29 5.10
Stellschraube Cg24ekb alte Art.nr. 548-25151-20
208 6684699 2.15 2.56
Sicherungsscheibe Rb24e
209 6684874 2.15 2.56
Schutzsieb Cg24ekb
210 6684700 4.29 5.10
O-RING (OUD 550-25100-20)
216 6684695 4.29 5.10
Hauptdüse Nr. 43 alte Art.nr.599-2000w-43
217 6691848 4.45 5.30
Antriebswelle
231 6689478 14.98 17.82
Nicht mehr lieferbar
232 6689407
Bushing Ass'y
233 6697866 1.98 2.35
Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01
234 6684835 2.15 2.56
Nicht mehr lieferbar
235 6691049
Abdeckung alte Art.nr.520-33398-20
236 6691231 5.61 6.68
Bolzen Cg24ekd, Cg18dal, Cg18dl
237 6684838 2.15 2.56
Blechschraube 5x20 alte Art.nr. 993-11052-012
238 6695255 1.15 1.37
Ring
239 6689681 1.15 1.37
Griff alte Art.nr.503-3738e-20
240 6691098 6.44 7.66
Nicht mehr lieferbar
241 6689275
Gashebel 26 Dia alte Art.nr. 870-37588-90
242 6693748 40.24 47.88
Drosselklappen-seil alte Art.nr.885-38400-80
243 6693978 19.51 23.22
Gashebel alte Art.nr. 887-38400-80
244 6694022 8.25 9.82
Stoppschalter kpl. alte Art.nr. 156-38110-81
245 6687459 13.91 16.56
Schutzrohr 7x175l
246 6687526 1.15 1.37
Sicherheitshebel Cg24ekb
247 6684721 6.44 7.66
Rückholfeder Cg24ekb
248 6684722 2.15 2.56
Blind Stopfen Cg24ekb
249 6684724 2.15 2.56
Schraube Cg24ekb
250 6684803 2.15 2.56
Nicht mehr lieferbar
251 6684727
Schraube Cg24ekb
252 6684725 2.15 2.56
Drosselklappenhebel Cg24ekb
253 6684804 8.58 10.20
Nicht mehr lieferbar
281B 6601215
Getriebegehäuse kpl. Pn alte Art.nr. 300-3338r-00
281 6696497 60.35 71.82
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
282 6684709 2.15 2.56
Sechskantbolzen Cg24ekd
282A 6684829 2.15 2.56
Federscheibe Cg24ekd
283 6684834 2.15 2.56
STOP RING C-26, INNER (OLD 993-51026-002)
284 6695294 1.15 1.37
Begrenzungsring Cg24ekd
285A 6684821 2.15 2.56
Anschlagring E-5 alte Art.nr. 993-57010-002
285 6695315 1.15 1.37
Nicht mehr lieferbar
286 6695526
Nicht mehr lieferbar
287 6695524
Getriebegehäuse 26 Dia For Aus
288 6688770 15.88 18.89
Getriebeplatte (1)
288A 6697738 12.88 15.32
Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
289 6684667 2.15 2.56
Sechskantbolzen Cg24ekb
289A 6684786 2.15 2.56
Bolzen Cg24ekd, Cg18dal, Cg18dl
290A 6684737 2.15 2.56
Ölschraube
290 6689109 1.15 1.37
Kugellager Cg24ekd
291 6684734 8.58 10.20
Getriebewelle alte Art.nr.304-3338r-20 For Aus
292 6688924 18.15 21.60
Gear Shaft
292A 6697739 14.53 17.28
Kugellager 6201d
293 6695554 5.94 7.07
Kugellager #6201dd
293A 6695555 7.10 8.45
Anschlagring innen C-32 alte Art.nr. 993-51032-00
294 6695295 1.15 1.37
Cutter Holder Ass'y
295B 6601216 25.56 30.42
Messerhalterung alte Art.nr. 310-38150-20
295 6689032 11.71 13.94
Kappe f. Messerhalterung alte Art.nr. 311-38150-2
296 6689055 5.11 6.08
Cutter Holder Cap
296A 6699009 3.80 4.52
Nut Cover
297 6697792 2.80 3.33
Feststellmutter Lm10x1.25 Till 9.2015
298 6689073 4.63 5.50
Nicht mehr lieferbar
298A 6698658
Ring
299 6689159 1.15 1.37
HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254)
300 6684714 2.15 2.56
Bremsen Till D085850 For Europe
301 6690294 1.15 1.37
Halterung f. Abdeckung 26 Since D085851 For Europ
301A 6690315 4.45 5.30
Cover Bracket D26
301B 6697867 4.29 5.10
Blattschutz 26 Ce Till D168500 For Europe
302 6690242 16.64 19.80
Blattschutz 26ce Since D168501 For Europe
302A 6690276 17.55 20.88
Sicherheitsabdeckung Cg24ekd, Cg18dal, Cg18dl
303 6684748 4.29 5.10
Sicherheitsabdeckung Till D068890 Except For Usa
304 6690372 9.58 11.39
Blattschutz Since D068891 Except For Usa
304A 6690376 9.40 11.19
Messer Cg24ekd For Irl
305A 6684750 4.29 5.10
Messer Till D068890 Except For Usa
305 6693386 4.45 5.30
Schneidschraube Cg24ekd
306A 6684751 2.15 2.56
Schraube 5x12/s alte Art.nr. 994-14050-121 Till D
306 6695334 1.15 1.37
Zahnrad/ritzel Teile-set alte Art.nr. 301-37480-0
307 6688875 22.24 26.46
Gear Pinion Set
307A 6697741 20.11 23.93
Sechskantmutter 5
308 6684965 1.04 1.23
Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus
309 6684753 2.15 2.56
Messer Cg24ekb, Cg18dal, Cg18dl Till H130080 Exce
310 6684754 8.58 10.20
Nicht mehr lieferbar
501 6684813
Nicht mehr lieferbar
502 6684764
Nicht mehr lieferbar
504A 875769
Nicht mehr lieferbar
505 6693520
Nicht mehr lieferbar
507 6695795
Nicht mehr lieferbar
510 6695784
Befestigungsmutter Cg24ekd, Cg18dal, Cg18dl Till
511 6684756 9.08 10.80
Befestigungsmutter L-m8x1.25 alte Art.nr. 356-338
512 6689624 7.75 9.22
Schneidegehäuse Cg24ekd, Cg18dal, Cg18dl Till Tl0
513 6684757 22.69 27.00
Spezial Mutter Cg24ekd, Cg18dal, Cg18dl Till Tl06
514 6684758 9.40 11.19
Rollenfeder Cg24ekd, Cg18dal, Cg18dl Till Tl06052
515 6684759 4.29 5.10
Spule Cg24ekd, Cg18dal, Cg18dl Till Tl060520
516 6684760 15.58 18.53
Schneidegehäuse Cg24eks, Cg18dal, Cg18dl Till Tl0
517 6684761 36.15 43.02
Kabelschuh Cg24ekd, Cg18dal, Cg18dl Till Tl060520
518 6684762 4.29 5.10
Sure-tap Manual P/l 9
519 6697805 1.98 2.35
Gewindeschutz Cg24eks alte Art.nr. Cg18dal, Cg18d
520 6684763 4.29 5.10
Nylon Cord Cutter
521 6601148 19.21 22.86
Case
522 6601149 10.73 12.76
Mutter (1)
523 6601150 6.93 8.24
Rollfeder alte Art.nr. 793-38454-20 Since Tl06052
524 6693380 3.30 3.93
Line Holder
525 6601151 7.59 9.03
Abdeckung (1)
526 6601152 7.75 9.22
Kabelschuh Cg24ekb Since Tl060521
527 6684810 2.15 2.56

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
