Zeichnungen der Hikoki SF-PS

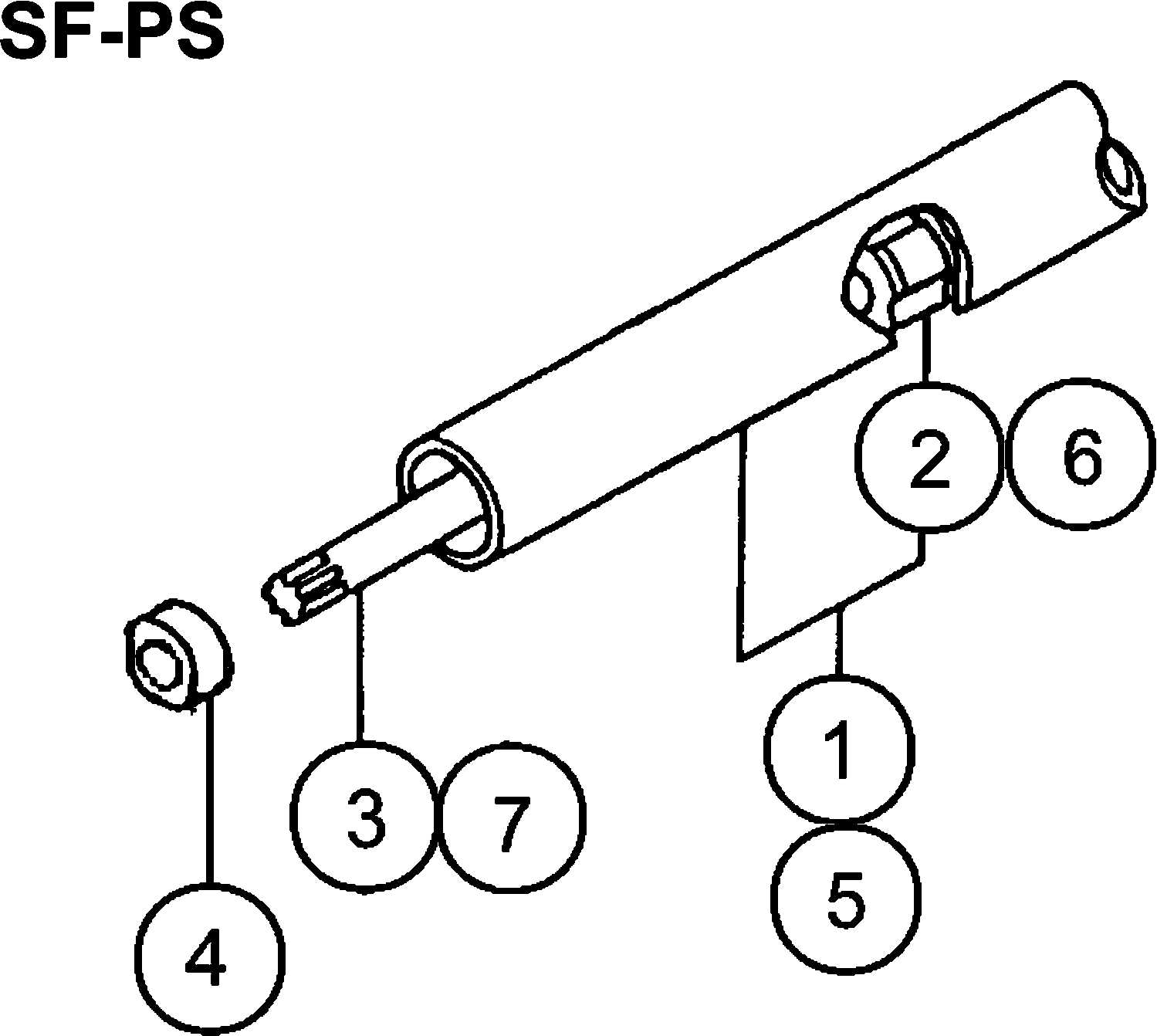

Teilezeichnung 1

Teileliste der Hikoki SF-PS

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Getriebewelle 1042l Includ.2 For 1042l
1 6689314 34.19 40.68

Nicht mehr lieferbar
2 6684831

Antriebswelle B 1085l For.1 (1042l)
3 6686000 14.98 17.82

Lagerbuchse Cg24ekd, Cg18dl For (sl)
4 6684833 2.15 2.56

Getriebewelle 742l Includ.6 For 742l
5 6689415 24.20 28.80

Hülse kpl.
6 6689509 3.00 3.57

Antriebswelle Cg24ekd, Cg18dl For (sl)
7 6684832 20.73 24.66

Öltankabdeckng alte Art.nr. 041-32304-20
11 6686138 2.31 2.75

Hülse 3 alte Art.nr. 031-32304-20 Till J093879
12 6685961 1.15 1.37

Collar 3
12A 6699273 1.15 1.37

Oil Tank Gasket (old 6690084)
13 6699567 2.15 2.56

O-ring P-5 alte Art.nr. 999-67005-000
14 6695661 1.15 1.37

Stufen-bolzen A
15 6689757 4.45 5.30

Ölpumpe
16 6686487 17.09 20.33

O-ring P-5 alte Art.nr. 999-67005-000
17 6695661 1.15 1.37

Ölpumpenfeder
18 6690381 1.15 1.37

Ölpumpenkolben kpl. alte Art.nr. 073-32304-81
19 6686608 2.31 2.75

Tank Packing Ass'y
20 6699566 2.31 2.75

Kraftstoffleitung alte Art.nr.700-53005-06
21 6692414 1.15 1.37

kleine Schraube 4x12ws alte Art.nr. 994-16040-126
22 6695403 1.15 1.37

Ring
23 6684661 2.15 2.56

Ölfilter alte Art.nr.487-32345-20
24 6690917 1.15 1.37

Filter alte Art.nr.486-32345-90
25 6690913 2.31 2.75

Kraftstoffleitung alte Art.nr.700-53005-07
26 6692415 1.15 1.37

Ölpumpenregler alte Art.nr.501-32304-21
27 6691066 4.45 5.30

O-ring P-5 alte Art.nr. 999-67005-000
28 6695661 1.15 1.37

Anschlagring E-5 alte Art.nr. 993-55060-001
29 6695311 1.15 1.37

Öltankkappe alte Art.nr..624-32304-92
30 6692050 12.05 14.34

Ölpumpe Banjo alte Art.nr. 082-32304-20
31 6686637 1.15 1.37

O-ring P-15
32 6698966 1.04 1.23

Druckmutter 8 alte Art.nr. 992-300800-000
33 6695239 1.15 1.37

Ring
34 6695187 1.15 1.37

Öldichtung 1,4 D alte Art.nr.999-67001-413
35 6695656 1.15 1.37

Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224
51 6695492 1.15 1.37

Sechskantbolzen 5x10 alte Art.nr. 990-51050-103
52 6695042 1.15 1.37

Nicht mehr lieferbar
53 6695458

Koffer alte Art.nr. 019-32304-22
54 6685793 14.35 17.08

Zahnrad/ritzel Teile-set
55 6688836 36.15 43.02

Kugellager Cg24ekd
56 6684734 8.58 10.20

Kugellager Cg24ekd
57 6684735 8.58 10.20

Anschlagring außen C-9 alte Art.nr. 993-50009-002
58 6695281 1.15 1.37

Stop Ring Cg24ekd, Cg18dal, Cg18dl
59 6684732 2.15 2.56

Ring
60 6693248 1.15 1.37

Kugellager 627 C3
61 6695568 5.61 6.68

Kugellager
62 6697603 4.63 5.50

Stop Ring Cg24ekd, Cg18dal, Cg18dl
63 6684741 2.15 2.56

Kettenzahnrad 3/8 kpl.
64 6689117 36.15 43.02

Flanschmutter 6 alte Art.nr. 991-82060-001
65 6695170 1.15 1.37

Seitenabdeckung kpl. alte Art.nr. 039-32304-80
66 6686038 5.11 6.08

Klemmmutter f. Kette alte Art.nr. 121-32600-20
67 6687105 1.15 1.37

Schlagbolzen f. Kettensteeg alte Art.nr. 122-3234
68 6687130 4.45 5.30

Guide Plate (old 6690726)
69 6697596 3.30 3.93

Festspannbolzen f. Kettensteg alte Art.nr. 101-32
70 6686803 4.45 5.30

Kettenspanner kpl. alte Art.nr. 116-32304-90
71 6687063 4.45 5.30

Nocke
72 6690428 1.15 1.37

Hülse
73 6685962 3.30 3.93

Nicht mehr lieferbar
501 6699679

Nicht mehr lieferbar
502 6686875

Kombi Steckschlüssel alte Art.nr.883-32600-20
503 6693809 4.45 5.30

Kettenabdeckung 10 alte Art.nr. 941-32333-20
504 6694796 6.28 7.47

Symbol Makierung alte Art.nr. 929-32488-20
601 6694715 2.10 2.50
