Hikoki PDA-100K Zeichnungen und Teile
Genaue Typennummer:
PDA-100K
PDA-100K

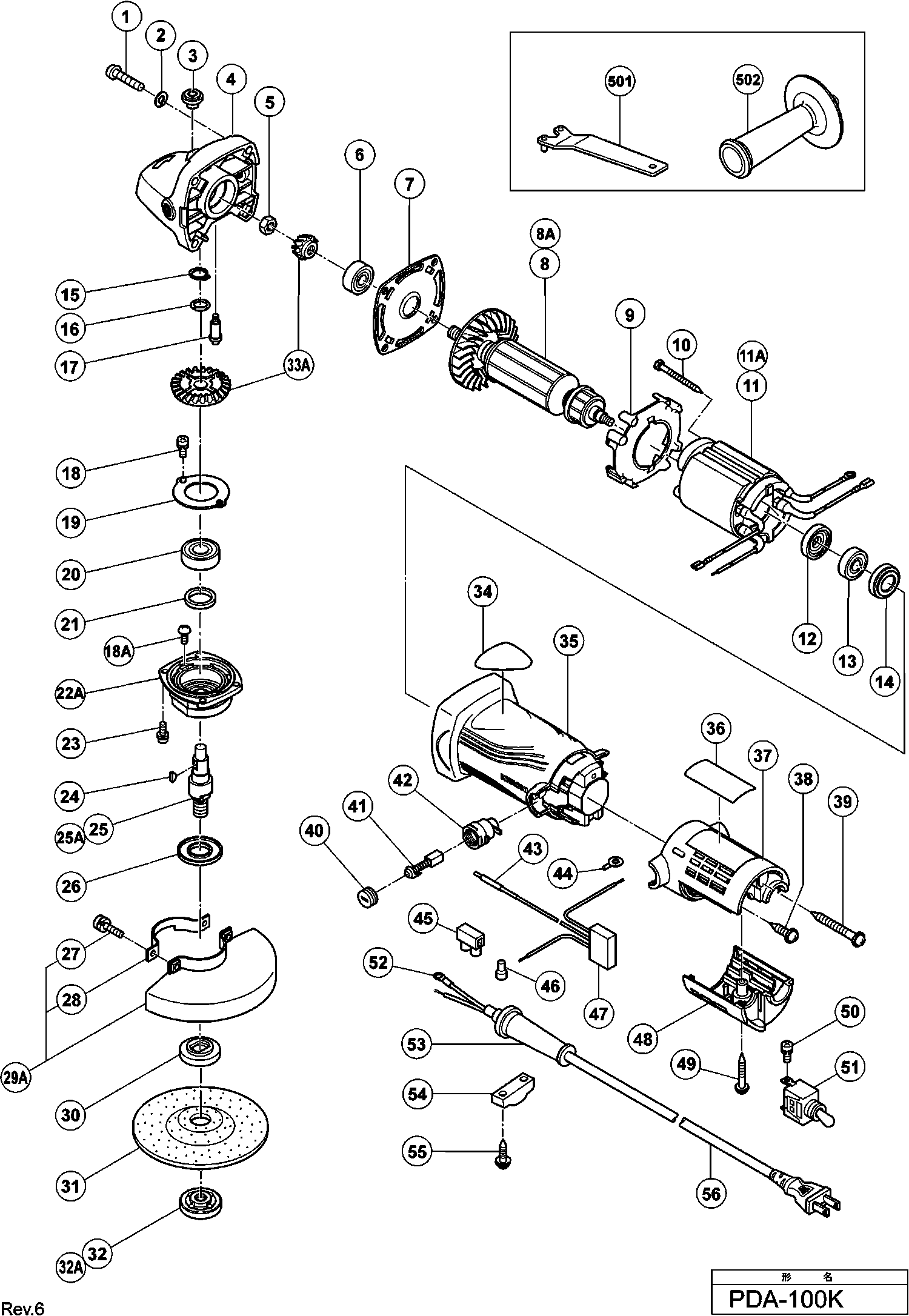

Zeichnungen der HIKOKI PDA-100K
Teileliste der HIKOKI PDA-100K
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Schraube Nv45ab2 | ||||
| 1 | 949242 | Schraube Nv45ab2 | € 1.29 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 2 | 949454 | Federscheibe M5 (10st), C8fshe, C8fse | € 0.99 | |
| Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | ||||
| 3 | 301944 | Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | € 0.99 | |
| Getriebegehaeuse | ||||
| 4 | 316484 | Getriebegehaeuse | € 18.06 | |
| Spezialmutter M7 G12s1/g12sa2/ Bm25y/g13yc/g13v/g | ||||
| 5 | 301941 | Spezialmutter M7 G12s1/g12sa2/ Bm25y/g13yc/g13v/g | € 0.99 | |
| Kugellager 628vvc2ps2-l | ||||
| 6 | 628VVC | Kugellager 628vvc2ps2-l | € 11.28 | |
| Lagerhalter G12s2/g13sd/g13v G13yd | ||||
| 7 | 316480 | Lagerhalter G12s2/g13sd/g13v G13yd | € 3.14 | |
| Nicht mehr lieferbar | ||||
| 8 | 360567C | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 8 | 360567E | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 8A | 360944C | Nicht mehr lieferbar | ||
| Luftführung G13v | ||||
| 9 | 319898 | Luftführung G13v | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 10 | 320677 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 11 | 340514C | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 11 | 340514E | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 11 | 340514F | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 11A | 340842C | Nicht mehr lieferbar | ||
| Staubdichtung G12sg | ||||
| 12 | 313775 | Staubdichtung G12sg | € 1.00 | |
| Kugellager 626 Vvm Cj65v3 | ||||
| 13 | 626VVM | Kugellager 626 Vvm Cj65v3 | € 5.43 | |
| Gummiring (1) | ||||
| 14 | 309929 | Gummiring (1) | € 0.99 | |
| Sicherungsring G14dmr Till 9.2012 | ||||
| 15 | 316487 | Sicherungsring G14dmr Till 9.2012 | € 1.57 | |
| Ring | ||||
| 16 | 316486 | Ring | € 1.57 | |
| Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | ||||
| 17 | 301943 | Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | € 1.57 | |
| Kopfschraube M4x10 M.federring Selbstsichernd Til | ||||
| 18 | 997263 | Kopfschraube M4x10 M.federring Selbstsichernd Til | € 1.00 | |
| Schraube M4x8 | ||||
| 18A | 323556 | Schraube M4x8 | € 1.00 | |
| Lagerdeckel | ||||
| 19 | 316490 | Lagerdeckel | € 1.57 | |
| Kugellager 6201 Vv | ||||
| 20 | 6201VV | Kugellager 6201 Vv | € 6.14 | |
| Filzdichtung G12s1/g13yb1/fg12sa2 G13v/g13yd | ||||
| 21 | 301946 | Filzdichtung G12s1/g13yb1/fg12sa2 G13v/g13yd | € 0.99 | |
| Tandwielhuisdeksel (oud 316489) | ||||
| 22A | 333838 | Tandwielhuisdeksel (oud 316489) | € 2.86 | |
| Kopfschraube M4x12 M.federring Selbstsichernd | ||||
| 23 | 307127 | Kopfschraube M4x12 M.federring Selbstsichernd | € 1.00 | |
| Halbmondkeil G12s2/g13sd | ||||
| 24 | 302047 | Halbmondkeil G12s2/g13sd | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 25 | 316485 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 25A | 317822 | Nicht mehr lieferbar | ||
| Schleuderscheibe G12s1/g13yb1 G13v/g13yd | ||||
| 26 | 301945 | Schleuderscheibe G12s1/g13yb1 G13v/g13yd | € 1.00 | |
| Kopfschraube M5x16 M.federring | ||||
| 27 | 308386 | Kopfschraube M5x16 M.federring | € 1.00 | |
| Ablagebügel G12sr | ||||
| 28 | 301949 | Ablagebügel G12sr | € 0.99 | |
| Schutz | ||||
| 29B | 301948 | Schutz | € 5.44 | |
| Innerer Flansch | ||||
| 30 | 372737 | Innerer Flansch | € 1.71 | |
| Nicht mehr lieferbar | ||||
| 31 | 316820 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 31 | 939640 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 32A | 333919 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 32A | 339578 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 33A | 331840 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 35 | 320675 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 37 | 322533 | Nicht mehr lieferbar | ||
| Schneidschraubed4x20 M.flansch (schwarz) Cg18dal, | ||||
| 38 | 302086 | Schneidschraubed4x20 M.flansch (schwarz) Cg18dal, | € 1.00 | |
| Schneidschraube D4x40 M.flansch | ||||
| 39 | 306664 | Schneidschraube D4x40 M.flansch | € 1.00 | |
| Kohlenkappe D10yb | ||||
| 40 | 936551 | Kohlenkappe D10yb | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 41 | 999021 | Nicht mehr lieferbar | ||
| Kohlekasten Zsb | ||||
| 42 | 313777 | Kohlekasten Zsb | € 1.43 | |
| Erdungsklemme G12s2/g13sd/g13v G13yd/g13sb2/g12sa | ||||
| 43 | 314854 | Erdungsklemme G12s2/g13sd/g13v G13yd/g13sb2/g12sa | € 1.43 | |
| Anschlussklemme | ||||
| 44 | 980063 | Anschlussklemme | € 0.99 | |
| Kondensator Div.typen | ||||
| 47 | 994273 | Kondensator Div.typen | € 4.08 | |
| Nicht mehr lieferbar | ||||
| 48 | 322532 | Nicht mehr lieferbar | ||
| Schneidschraube D4x25 Mit Flansch Neue Art.nr. 30 | ||||
| 49 | 304035 | Schneidschraube D4x25 Mit Flansch Neue Art.nr. 30 | € 0.99 | |
| Kopfschraube M3,5x6 M.u-scheibe | ||||
| 50 | 305499 | Kopfschraube M3,5x6 M.u-scheibe | € 1.00 | |
| Schalter | ||||
| 51 | 955509 | Schalter | € 10.28 | |
| Anschlussklemme | ||||
| 52 | 980063 | Anschlussklemme | € 0.99 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 53 | 938051 | Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | € 0.99 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 53 | 953327 | Kabelknickschutz D8.8 Div.typen, Cm5sb | € 0.99 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 54 | 937631 | Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 55 | 984750 | Nicht mehr lieferbar | ||
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 56 | 500447Z | Anschlusskabel (cord Armor D8.8) For Pan | € 6.28 | |
| Nicht mehr lieferbar | ||||
| 501 | 313933 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 502A | 994322 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 601 | 302098 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 602 | 302099 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 603 | 984646 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 604A | 323918 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 605 | 314053 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 606 | 314054 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 607 | 314057 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 608 | 314059 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 609 | 314061 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 610 | 314051 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 611 | 314052 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 612 | 314055 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 613 | 314056 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 614 | 314058 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 615 | 314060 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 616 | 954021 | Nicht mehr lieferbar | ||
| Sluitmoer | ||||
| 617 | 935513 | Sluitmoer | € 4.00 | |
| Nicht mehr lieferbar | ||||
| 618 | 936548 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 619 | 936558Z | Nicht mehr lieferbar | ||
