Hikoki NR65AK Zeichnungen und Teile
Genaue Typennummer:
NR65AK
NR65AK

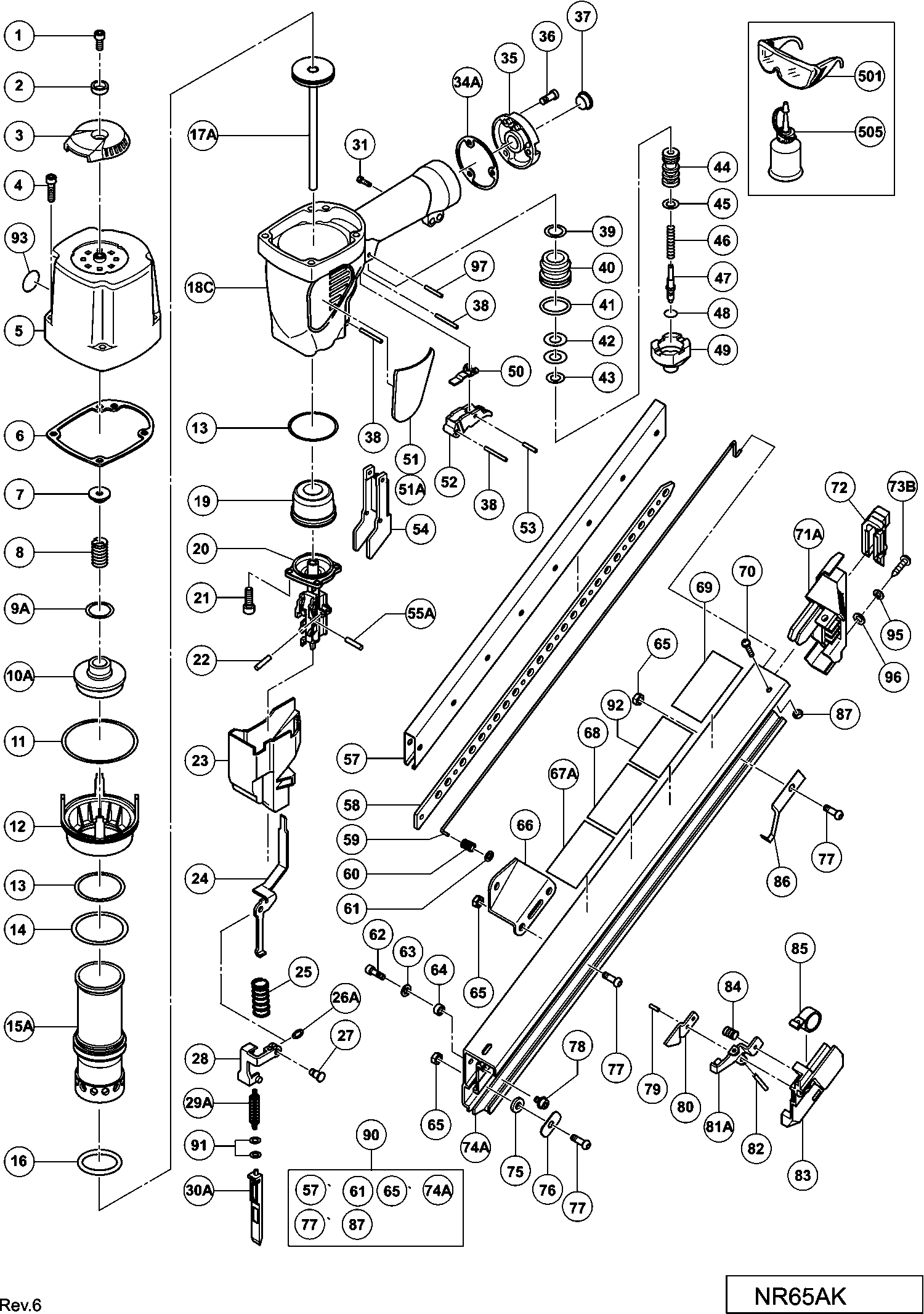

Zeichnungen der HIKOKI NR65AK
Teileliste der HIKOKI NR65AK
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Inbusschraube M6x12 (10st), Nr90aa | ||||
| 1 | 949657 | Inbusschraube M6x12 (10st), Nr90aa | € 2.86 | |
| Platte (1) | ||||
| 2 | 880515 | Platte (1) | € 5.57 | |
| Abdeckung | ||||
| 3 | 884332 | Abdeckung | € 4.00 | |
| Nicht mehr lieferbar | ||||
| 4 | 949822 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 5 | 883451 | Nicht mehr lieferbar | ||
| Dichtung (b) Nv75ag | ||||
| 6 | 883452 | Dichtung (b) Nv75ag | € 1.71 | |
| Scheibe Nv65aj | ||||
| 7 | 882914 | Scheibe Nv65aj | € 6.28 | |
| Hauptventilfeder Nv65aj | ||||
| 8 | 882913 | Hauptventilfeder Nv65aj | € 6.43 | |
| O-ring | ||||
| 9A | 883992 | O-ring | € 1.57 | |
| Hauptventil (a) Nv65af3 | ||||
| 10A | 882927 | Hauptventil (a) Nv65af3 | € 13.42 | |
| O-ring (s-70) Nr100a | ||||
| 11 | 878863 | O-ring (s-70) Nr100a | € 2.28 | |
| Zylinderplatte Nv65aj | ||||
| 12 | 882910 | Zylinderplatte Nv65aj | € 6.14 | |
| O-ring (s-46) Nv65aj | ||||
| 13 | 882874 | O-ring (s-46) Nv65aj | € 1.57 | |
| O-ring (1ap-48) Nv83a/nr83a/aa | ||||
| 14 | 877368 | O-ring (1ap-48) Nv83a/nr83a/aa | € 1.86 | |
| Zylinder Nv75ag | ||||
| 15A | 883989 | Zylinder Nv75ag | € 48.04 | |
| O-ring (i.d.37) | ||||
| 16 | 883431 | O-ring (i.d.37) | € 1.57 | |
| Kolben (h) Nr50ak | ||||
| 17A | 883471 | Kolben (h) Nr50ak | € 126.45 | |
| Nicht mehr lieferbar | ||||
| 18C | 885516 | Nicht mehr lieferbar | ||
| Kolbendämpfer Nv75ag | ||||
| 19 | 883432 | Kolbendämpfer Nv75ag | € 13.35 | |
| Nicht mehr lieferbar | ||||
| 20 | 883433 | Nicht mehr lieferbar | ||
| Schraube M6x20 | ||||
| 21 | 880675 | Schraube M6x20 | € 3.86 | |
| Rollstift D3x12 (10st) | ||||
| 22 | 949535 | Rollstift D3x12 (10st) | € 2.00 | |
| Nicht mehr lieferbar | ||||
| 23 | 883447 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 24 | 883445 | Nicht mehr lieferbar | ||
| Hebelfeder Nr50ak | ||||
| 25 | 883446 | Hebelfeder Nr50ak | € 1.57 | |
| O-ring (1ap-3) Nv32ab/nv45ab | ||||
| 26A | 873093 | O-ring (1ap-3) Nv32ab/nv45ab | € 1.00 | |
| Anschluss (a) Nr50ak | ||||
| 27 | 883448 | Anschluss (a) Nr50ak | € 3.14 | |
| Druckhebel (b) Nr50ak | ||||
| 28 | 883444 | Druckhebel (b) Nr50ak | € 20.03 | |
| Feder (1) | ||||
| 29A | 883470 | Feder (1) | € 1.57 | |
| Druckhebel (a) Nr50ak | ||||
| 30A | 883635 | Druckhebel (a) Nr50ak | € 18.46 | |
| Inbusschraube M6x16 Mit Flansch Selbstsichernd, N | ||||
| 31 | 880474 | Inbusschraube M6x16 Mit Flansch Selbstsichernd, N | € 1.00 | |
| Dichtung (b) Nv90ab2 | ||||
| 34A | 883309 | Dichtung (b) Nv90ab2 | € 4.57 | |
| Kappe Nv75ag, Nr90aa | ||||
| 35 | 881949 | Kappe Nv75ag, Nr90aa | € 4.57 | |
| Inbusschraube M5x16 (10st), Nr90aa | ||||
| 36 | 949821 | Inbusschraube M5x16 (10st), Nr90aa | € 2.43 | |
| Staubschutzkappe Nv83a/u.a, Nr90aa | ||||
| 37 | 872035 | Staubschutzkappe Nv83a/u.a, Nr90aa | € 0.99 | |
| Rollstift D3x28 (10st), Nr90aa | ||||
| 38 | 949865 | Rollstift D3x28 (10st), Nr90aa | € 2.43 | |
| HEAD VALVE O-RING (I.D.16.8) | ||||
| 39 | 877699 | HEAD VALVE O-RING (I.D.16.8) | € 1.00 | |
| Valve Bushing (b) | ||||
| 40 | 878881 | Valve Bushing (b) | € 37.83 | |
| O-ring (s-18) Cr17y/nv65ad2, Nr90aa | ||||
| 41 | 878885 | O-ring (s-18) Cr17y/nv65ad2, Nr90aa | € 1.00 | |
| O-RING (I.D. 8.8) | ||||
| 42 | 878925 | O-RING (I.D. 8.8) | € 1.00 | |
| O-RING (I.D.11) | ||||
| 43 | 878887 | O-RING (I.D.11) | € 1.57 | |
| Ventilkolben (b) Nv65ad2, Nr90aa | ||||
| 44 | 880672 | Ventilkolben (b) Nv65ad2, Nr90aa | € 30.63 | |
| O-RING (S-4) | ||||
| 45 | 981317 | O-RING (S-4) | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 46 | 883453 | Nicht mehr lieferbar | ||
| Tauchkolben (a) Nv65ad2, Nr90aa | ||||
| 47 | 880673 | Tauchkolben (a) Nv65ad2, Nr90aa | € 14.01 | |
| O-RING (I.D.1.8) | ||||
| 48 | 878888 | O-RING (I.D.1.8) | € 1.00 | |
| Ventilhülse (a) Nv65ad2, Nr90aa | ||||
| 49 | 880671 | Ventilhülse (a) Nv65ad2, Nr90aa | € 22.51 | |
| Ventilhülse (a) Nv65aj | ||||
| 49 | 882920 | Ventilhülse (a) Nv65aj | € 28.14 | |
| Nicht mehr lieferbar | ||||
| 50 | 883454 | Nicht mehr lieferbar | ||
| Druecker (1) | ||||
| 52 | 882894 | Druecker (1) | € 3.14 | |
| Rollstift D2,5x16 | ||||
| 53 | 881951 | Rollstift D2,5x16 | € 1.71 | |
| Hebelfeder-führung Nr50ak | ||||
| 54 | 883455 | Hebelfeder-führung Nr50ak | € 3.14 | |
| Stift (1) | ||||
| 55A | 883438 | Stift (1) | € 1.57 | |
| Spijker Rails | ||||
| 57 | 883458 | Spijker Rails | € 13.99 | |
| Platte | ||||
| 58 | 883459 | Platte | € 25.13 | |
| Schachtpin | ||||
| 59 | 883460 | Schachtpin | € 4.57 | |
| Nicht mehr lieferbar | ||||
| 60 | 883467 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 61 | 883465 | Nicht mehr lieferbar | ||
| Inbusschraube M4x12 Dh40ma/mb/yb/ | ||||
| 62 | 880630 | Inbusschraube M4x12 Dh40ma/mb/yb/ | € 1.00 | |
| Scheibe (b) C6dd/vb13y/vb16y | ||||
| 63 | 962569 | Scheibe (b) C6dd/vb13y/vb16y | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 64 | 883442 | Nicht mehr lieferbar | ||
| Gewindemutter M6, C8fse, Nr90aa | ||||
| 65 | 963837 | Gewindemutter M6, C8fse, Nr90aa | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 66 | 883464 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 67A | 881128 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 68 | 883466 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 69 | 888758 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 70 | 881772 | Nicht mehr lieferbar | ||
| Magazijn Deksel | ||||
| 71A | 883461 | Magazijn Deksel | € 3.14 | |
| Nicht mehr lieferbar | ||||
| 72 | 883462 | Nicht mehr lieferbar | ||
| Schneidschraubed4x20 M.flansch (schwarz) Cg18dal, | ||||
| 73B | 302086 | Schneidschraubed4x20 M.flansch (schwarz) Cg18dal, | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 74A | 883457 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 75 | 883434 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 76 | 883435 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 77 | 878647 | Nicht mehr lieferbar | ||
| Inbusschraube M4x6 Mit Flansch For (s) | ||||
| 78 | 305735 | Inbusschraube M4x6 Mit Flansch For (s) | € 0.99 | |
| Rollstift D3x10 (10st) | ||||
| 79 | 949776 | Rollstift D3x10 (10st) | € 2.28 | |
| Druckhebelstopper Nr50ak | ||||
| 80 | 883439 | Druckhebelstopper Nr50ak | € 1.57 | |
| Nagelspanner Nr50ak | ||||
| 81A | 883437 | Nagelspanner Nr50ak | € 3.14 | |
| Stift (1) | ||||
| 82 | 883438 | Stift (1) | € 1.57 | |
| Nagelspannerabdeckung Nr50ak | ||||
| 83 | 883436 | Nagelspannerabdeckung Nr50ak | € 6.14 | |
| Nicht mehr lieferbar | ||||
| 84 | 883441 | Nicht mehr lieferbar | ||
| Rückzugfeder Nr50ak | ||||
| 85 | 883440 | Rückzugfeder Nr50ak | € 8.00 | |
| Nicht mehr lieferbar | ||||
| 86 | 883463 | Nicht mehr lieferbar | ||
| Nylonmutter M5 Nv83a/nr83a, Nr90aa | ||||
| 87 | 877371 | Nylonmutter M5 Nv83a/nr83a, Nr90aa | € 1.00 | |
| Magazijn Kompleet | ||||
| 90 | 883456 | Magazijn Kompleet | € 263.76 | |
| O-ring (p-4) Cs35b/nr83a | ||||
| 91 | 874436 | O-ring (p-4) Cs35b/nr83a | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 92 | 878183 | Nicht mehr lieferbar | ||
| Warnschild Nv50af3, Nr90aa | ||||
| 93 | 883513 | Warnschild Nv50af3, Nr90aa | € 1.57 | |
| Nicht mehr lieferbar | ||||
| 95A | 889083 | Nicht mehr lieferbar | ||
| Unterlegscheibe M5 (10st) | ||||
| 96 | 949424 | Unterlegscheibe M5 (10st) | € 1.00 | |
| Rollstift D3x22 (10st), Nr90aa | ||||
| 97 | 949864 | Rollstift D3x22 (10st), Nr90aa | € 1.57 | |
| Nicht mehr lieferbar | ||||
| 501 | 875769 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 505 | 877153 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 601 | 883469 | Nicht mehr lieferbar | ||
| Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | ||||
| 602 | 881768 | Griffband (a) Nv50ae u.a. Alte Art.nr.880349, Nr9 | € 5.00 | |
| Nicht mehr lieferbar | ||||
| 603A | 888213 | Nicht mehr lieferbar | ||
| Hanger Parts Set | ||||
| 604 | 888097 | Hanger Parts Set | € 469.28 | |
