Hikoki H90SE Zeichnungen und Teile
Genaue Typennummer:
H90SE
H90SE

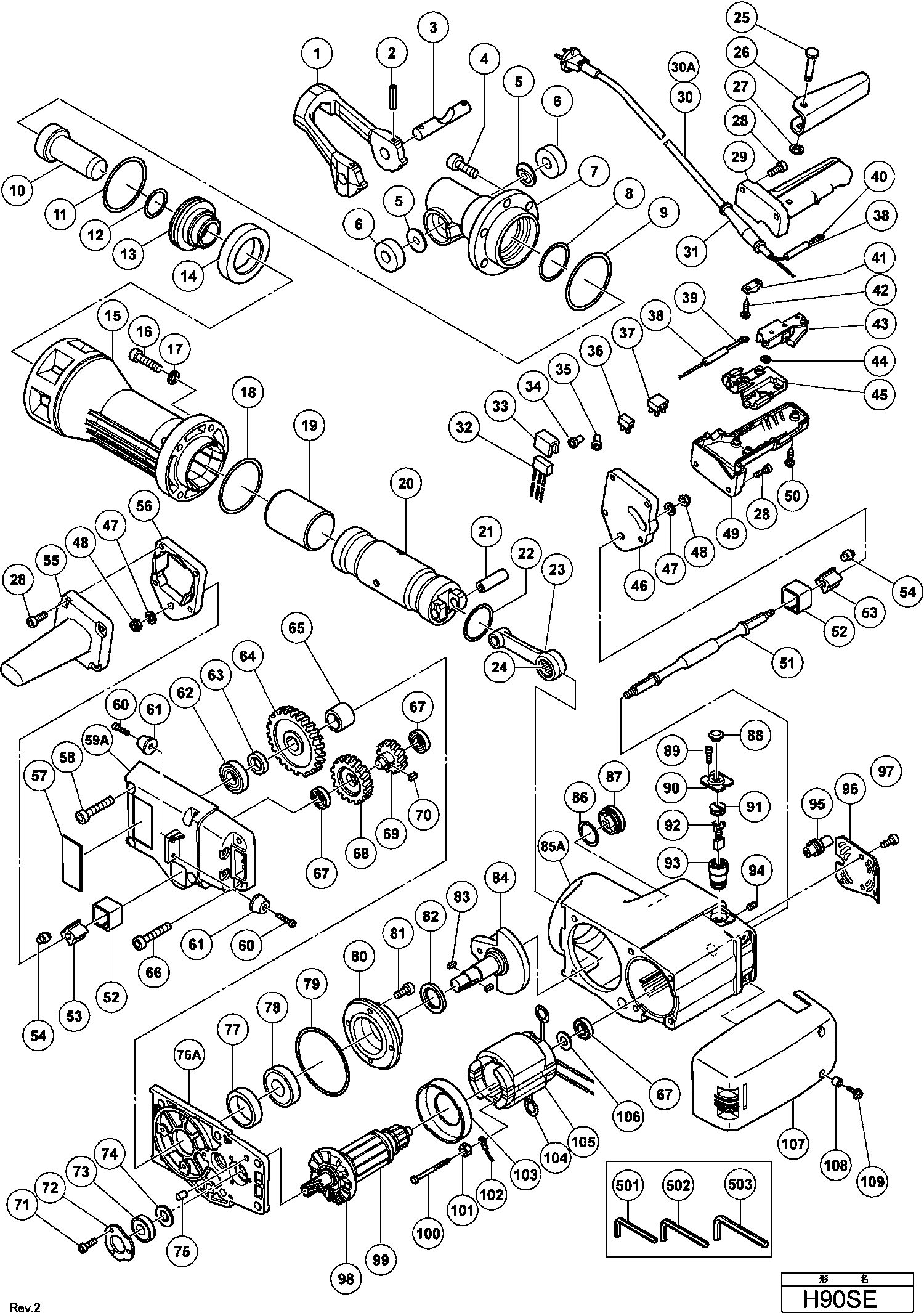

Zeichnungen der HIKOKI H90SE
Teileliste der HIKOKI H90SE
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Halter (1) | ||||
| 1 | 318650 | Halter (1) | € 589.87 | |
| Rollstift D6x55 H65sd/h90se | ||||
| 2 | 994416 | Rollstift D6x55 H65sd/h90se | € 1.25 | |
| Haltebolzen H90se | ||||
| 3 | 318651 | Haltebolzen H90se | € 38.29 | |
| Nicht mehr lieferbar | ||||
| 4 | 306373 | Nicht mehr lieferbar | ||
| Dämpfer (b) H90se/h70sa | ||||
| 5 | 318655 | Dämpfer (b) H90se/h70sa | € 10.00 | |
| Werkzeughalterdämpfer H65sd/ H90sc/se | ||||
| 6 | 305621 | Werkzeughalterdämpfer H65sd/ H90sc/se | € 21.60 | |
| Vorderdeckel H90se | ||||
| 7 | 318652 | Vorderdeckel H90se | € 548.14 | |
| O-ring H90sc/se | ||||
| 8 | 993188 | O-ring H90sc/se | € 17.51 | |
| O-ring (s-90) H90se/nv83a/nr83a | ||||
| 9 | 877316 | O-ring (s-90) H90se/nv83a/nr83a | € 3.03 | |
| Zweithammer H90se | ||||
| 10 | 318653 | Zweithammer H90se | € 82.79 | |
| O-ring (d) H90sc/se | ||||
| 11 | 992865 | O-ring (d) H90sc/se | € 10.35 | |
| O-ring (a) H90sc/se | ||||
| 12 | 956503 | O-ring (a) H90sc/se | € 6.96 | |
| Hammerhalter H90se | ||||
| 13 | 318654 | Hammerhalter H90se | € 103.08 | |
| Dämpfer H90sc/se | ||||
| 14 | 992859 | Dämpfer H90sc/se | € 30.93 | |
| Zylindergehäuse H90sc/se | ||||
| 15 | 305615 | Zylindergehäuse H90sc/se | € 503.15 | |
| Inbusschraube M10x45 Selbstsich. | ||||
| 16 | 306372 | Inbusschraube M10x45 Selbstsich. | € 5.36 | |
| Unterlegscheibe M10 (10st) | ||||
| 17 | 949445 | Unterlegscheibe M10 (10st) | € 1.61 | |
| O-ring H60ma/mb/h90sc/se | ||||
| 18 | 993195 | O-ring H60ma/mb/h90sc/se | € 2.86 | |
| Anschläger H90sc/se | ||||
| 19 | 305612 | Anschläger H90sc/se | € 76.41 | |
| Nicht mehr lieferbar | ||||
| 20 | 305611 | Nicht mehr lieferbar | ||
| Kolbenstift H90sc/se | ||||
| 21 | 305614 | Kolbenstift H90sc/se | € 25.36 | |
| O-ring (p-46) H90sc/se | ||||
| 22 | 878716 | O-ring (p-46) H90sc/se | € 1.96 | |
| Stange | ||||
| 23 | 305613 | Stange | € 121.57 | |
| Kugellager | ||||
| 24 | 956485 | Kugellager | € 19.47 | |
| Stift (1) | ||||
| 25 | 992870 | Stift (1) | € 6.25 | |
| Schalterhebel H90sc/se/h70sa | ||||
| 26 | 992869 | Schalterhebel H90sc/se/h70sa | € 10.35 | |
| Sicherungsring D4 (e-type) | ||||
| 27 | 968643 | Sicherungsring D4 (e-type) | € 2.32 | |
| Inbusschraube M6x30 Selbstsich. | ||||
| 28 | 993496 | Inbusschraube M6x30 Selbstsich. | € 1.25 | |
| Handgriff (a) H90sc/se/h70sa | ||||
| 29 | 305636 | Handgriff (a) H90sc/se/h70sa | € 23.07 | |
| Kabel G23ss (cord Armor D8.8) For Gbr (230v) | ||||
| 30 | 500450Z | Kabel G23ss (cord Armor D8.8) For Gbr (230v) | € 37.63 | |
| Cord 3m 2 X 1,5 H07rn-f W/plug 16a Cee Form 2p+e F | ||||
| 30A | 500466Z | Cord 3m 2 X 1,5 H07rn-f W/plug 16a Cee Form 2p+e F | € 45.82 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 31 | 940778 | Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | € 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 31 | 958049 | Kabelknickschutz D8.2 Div.typen H41mb, G23ss | € 1.23 | |
| Kondensator Div.typen | ||||
| 32 | 994273 | Kondensator Div.typen | € 5.10 | |
| Gummi | ||||
| 33 | 930153 | Gummi | € 1.23 | |
| Halter | ||||
| 33 | 963243 | Halter | € 1.25 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 34 | 959140 | Verbinder 50091 (10st) Div.typen | € 3.93 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 35 | 959141 | Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | € 4.46 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 36 | 938307 | Schraubklemme 1-reihig Div.typen Till 10.1999 For | € 2.53 | |
| Schraubklemme 2-reihig Div.typen, C8fshe, C8fse | ||||
| 37 | 958308Z | Schraubklemme 2-reihig Div.typen, C8fshe, C8fse | € 6.60 | |
| Iso-schlauch(a)(id.7x0,5x50) H65sb/sd/h90sc/se | ||||
| 38 | 996438 | Iso-schlauch(a)(id.7x0,5x50) H65sb/sd/h90sc/se | € 1.25 | |
| BEDRADING | ||||
| 39 | 981974 | BEDRADING | € 1.96 | |
| Kabelschuh M4.0 (10st) G23ss | ||||
| 40 | 930804 | Kabelschuh M4.0 (10st) G23ss | € 3.57 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 40 | 981373 | Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | € 1.25 | |
| Kabelschuh M4 (iso-rot) For Cord | ||||
| 40 | 992810 | Kabelschuh M4 (iso-rot) For Cord | € 1.23 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 41 | 960266 | Kabelklemme Div.typen, Cm9uby, G23ss | € 1.23 | |
| Cord Clip | ||||
| 41 | 981987Z | Cord Clip | € 1.25 | |
| Schneidschraube D4x20 M.u-scheibe | ||||
| 42 | 982095 | Schneidschraube D4x20 M.u-scheibe | € 1.23 | |
| Schalter C8u/c9u Since 1.1995 For Chn | ||||
| 43 | 981533Z | Schalter C8u/c9u Since 1.1995 For Chn | € 25.03 | |
| Schalter Div. Bohr-meisselhämmer For Usa | ||||
| 43 | 992891 | Schalter Div. Bohr-meisselhämmer For Usa | € 27.16 | |
| Unterlegscheibe M4 (10st) | ||||
| 44 | 949423 | Unterlegscheibe M4 (10st) | € 1.25 | |
| SUPPORT (A) | ||||
| 45 | 981986Z | SUPPORT (A) | € 25.53 | |
| Handgriffhalter (b) H90sc/se | ||||
| 46 | 305634 | Handgriffhalter (b) H90sc/se | € 145.79 | |
| Unterlegscheibe M8 (10st) | ||||
| 47 | 949426 | Unterlegscheibe M8 (10st) | € 1.25 | |
| Nicht mehr lieferbar | ||||
| 48 | 305632 | Nicht mehr lieferbar | ||
| Handgriff (b) H90sc/se/h70sa | ||||
| 49 | 305631 | Handgriff (b) H90sc/se/h70sa | € 21.60 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 50 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 1.23 | |
| Scheide | ||||
| 51 | 305624 | Scheide | € 177.04 | |
| Halter (b) H90sc/se | ||||
| 52 | 305598 | Halter (b) H90sc/se | € 17.49 | |
| Halter (a) H90sc/se | ||||
| 53 | 305623 | Halter (a) H90sc/se | € 100.63 | |
| Handgriffdämpfer H90sc/se | ||||
| 54 | 305622 | Handgriffdämpfer H90sc/se | € 1.96 | |
| Nicht mehr lieferbar | ||||
| 55 | 305633 | Nicht mehr lieferbar | ||
| Handgriffhalter (a) H90sc/se | ||||
| 56 | 305625 | Handgriffhalter (a) H90sc/se | € 138.92 | |
| Inbusschraube M10x60 Selbstsich. | ||||
| 58 | 992851 | Inbusschraube M10x60 Selbstsich. | € 2.86 | |
| Gear Cover Ass'y (metallic Silver Green) (old 3056 | ||||
| 59A | 336338 | Gear Cover Ass'y (metallic Silver Green) (old 3056 | € 161.99 | |
| Inbusschraube M4x20 (10st), Nr90aa | ||||
| 60 | 949699 | Inbusschraube M4x20 (10st), Nr90aa | € 3.03 | |
| Gummipuffer H90sc/se | ||||
| 61 | 305629 | Gummipuffer H90sc/se | € 9.10 | |
| Kugellager 6204 Vv | ||||
| 62 | 6204VV | Kugellager 6204 Vv | € 10.89 | |
| Distanzring (a) H90sc/se | ||||
| 63 | 305609 | Distanzring (a) H90sc/se | € 9.10 | |
| Endzahnrad H90sc/se | ||||
| 64 | 305608 | Endzahnrad H90sc/se | € 131.88 | |
| Distanzbuchse (b) H90sc/se | ||||
| 65 | 305607 | Distanzbuchse (b) H90sc/se | € 11.07 | |
| Inbusschraube M10x55 Selbstsich. | ||||
| 66 | 996433 | Inbusschraube M10x55 Selbstsich. | € 2.50 | |
| Kugellager 6201 Vv | ||||
| 67 | 6201VV | Kugellager 6201 Vv | € 7.68 | |
| Erstes Zahnrad H90sc/se | ||||
| 68 | 305605 | Erstes Zahnrad H90sc/se | € 52.20 | |
| Zweites Zahnrad H90sc/se | ||||
| 69 | 305604 | Zweites Zahnrad H90sc/se | € 65.94 | |
| Keil 4x4x10 H41sa/h90sc u.a. H45mr | ||||
| 70 | 930511 | Keil 4x4x10 H41sa/h90sc u.a. H45mr | € 2.86 | |
| Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | ||||
| 71 | 991690 | Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | € 1.25 | |
| Lagerdeckel (a) H90sc/se | ||||
| 72 | 305600 | Lagerdeckel (a) H90sc/se | € 3.57 | |
| Kugellager 6203 Dd | ||||
| 73 | 6203DD | Kugellager 6203 Dd | € 9.10 | |
| Lagerscheibe H60ma/mb/h90sc/se | ||||
| 74 | 992841 | Lagerscheibe H60ma/mb/h90sc/se | € 1.25 | |
| Stift D8x14 (10st) | ||||
| 75 | 949480 | Stift D8x14 (10st) | € 3.93 | |
| Lagerhuis | ||||
| 76A | 336337 | Lagerhuis | € 155.61 | |
| Zwischenring (c) H90sc/se | ||||
| 77 | 305602 | Zwischenring (c) H90sc/se | € 24.71 | |
| Kugellager 6305 Vv | ||||
| 78 | 6305VV | Kugellager 6305 Vv | € 16.53 | |
| O-ring (a) H90sc/se | ||||
| 79 | 992847 | O-ring (a) H90sc/se | € 4.28 | |
| Lagerdeckel (a) H90sc/se | ||||
| 80 | 305601 | Lagerdeckel (a) H90sc/se | € 83.29 | |
| Inbusschraube M8x18 Selbstsich. | ||||
| 81 | 305603 | Inbusschraube M8x18 Selbstsich. | € 1.23 | |
| Öldichtung H90sc/se | ||||
| 82 | 992846 | Öldichtung H90sc/se | € 2.86 | |
| Keil 4x4x12 Bm25y/h90sc/se/h30pv | ||||
| 83 | 931008 | Keil 4x4x12 Bm25y/h90sc/se/h30pv | € 1.25 | |
| Kurbelwelle H90sc/se | ||||
| 84 | 305606 | Kurbelwelle H90sc/se | € 246.42 | |
| Housing Ass'y (metallic Silver Green) | ||||
| 85A | 336339 | Housing Ass'y (metallic Silver Green) | € 376.01 | |
| O-ring (s-38) H65sd/h90sc/se H30pv | ||||
| 86 | 980717 | O-ring (s-38) H65sd/h90sc/se H30pv | € 1.61 | |
| Ölkappe Kompl. H65sb/sd/h90sc/se (inkl.art.nr.980 | ||||
| 87 | 990945 | Ölkappe Kompl. H65sb/sd/h90sc/se (inkl.art.nr.980 | € 4.64 | |
| Gummikappe H90sc/se | ||||
| 88 | 992894 | Gummikappe H90sc/se | € 5.00 | |
| Inbusschraube M4x10 Selbsts. | ||||
| 89 | 878356 | Inbusschraube M4x10 Selbsts. | € 1.25 | |
| Kappendeckel H90sc/se | ||||
| 90 | 305635 | Kappendeckel H90sc/se | € 6.96 | |
| Kohlenkappe H90sc/se/m12sa/v | ||||
| 91 | 937949 | Kohlenkappe H90sc/se/m12sa/v | € 1.61 | |
| Abschaltkohlebürsten (paar) | ||||
| 92 | 999086 | Abschaltkohlebürsten (paar) | € 18.16 | |
| Kohlekasten Zsb | ||||
| 93 | 305597 | Kohlekasten Zsb | € 7.68 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 94 | 938477 | Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | € 1.25 | |
| Kabelhalter H90sc/se | ||||
| 95 | 305627 | Kabelhalter H90sc/se | € 5.00 | |
| Enddeckel H90sc/se | ||||
| 96 | 305630 | Enddeckel H90sc/se | € 12.67 | |
| Inbusschraube M6x16 Selbstsich. | ||||
| 97 | 990935 | Inbusschraube M6x16 Selbstsich. | € 1.25 | |
| Luefter | ||||
| 98 | 996370 | Luefter | € 16.69 | |
| Anker 230v | ||||
| 99 | 360262E | Anker 230v | € 298.45 | |
| Anker 240v | ||||
| 99 | 360262F | Anker 240v | € 298.45 | |
| Nicht mehr lieferbar | ||||
| 100 | 993185 | Nicht mehr lieferbar | ||
| Unterlegscheibe | ||||
| 101 | 956764 | Unterlegscheibe | € 1.23 | |
| Verbinderkabel | ||||
| 102 | 305798 | Verbinderkabel | € 1.25 | |
| Luftführung H60ma/mb/h90sc/se | ||||
| 103 | 305610 | Luftführung H60ma/mb/h90sc/se | € 15.17 | |
| Kohlenhalterklemme H60ma/mb u.a. H70sa | ||||
| 104 | 945932 | Kohlenhalterklemme H60ma/mb u.a. H70sa | € 1.25 | |
| Veld 110-115 Volt | ||||
| 105 | 340238C | Veld 110-115 Volt | € 100.63 | |
| Stator 220v-230v H90sc/se (inkl.pos.nr.104) Inclu | ||||
| 105 | 340238E | Stator 220v-230v H90sc/se (inkl.pos.nr.104) Inclu | € 100.63 | |
| Lagerscheibe F30a/h65sb/sd u.a. H70sa | ||||
| 106 | 944954 | Lagerscheibe F30a/h65sb/sd u.a. H70sa | € 1.25 | |
| Gehäusedeckel H90sc/se | ||||
| 107 | 305628 | Gehäusedeckel H90sc/se | € 38.29 | |
| Buchse H90sc/se | ||||
| 108 | 996437 | Buchse H90sc/se | € 1.25 | |
| Inbusschraube M6x16 M.flansch | ||||
| 109 | 301582 | Inbusschraube M6x16 M.flansch | € 1.25 | |
| Nicht mehr lieferbar | ||||
| 501 | 943277 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 502 | 944459 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 503 | 993740 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 601 | 996372 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 602 | 985230 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 603 | 985231 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 604 | 985232 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 605 | 305880 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 606 | 308092 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 607 | 985233 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 609 | 936728 | Nicht mehr lieferbar | ||
| Vet (pot 500 Gram) | ||||
| 610 | 980927 | Vet (pot 500 Gram) | € 86.88 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
