Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki H50SA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

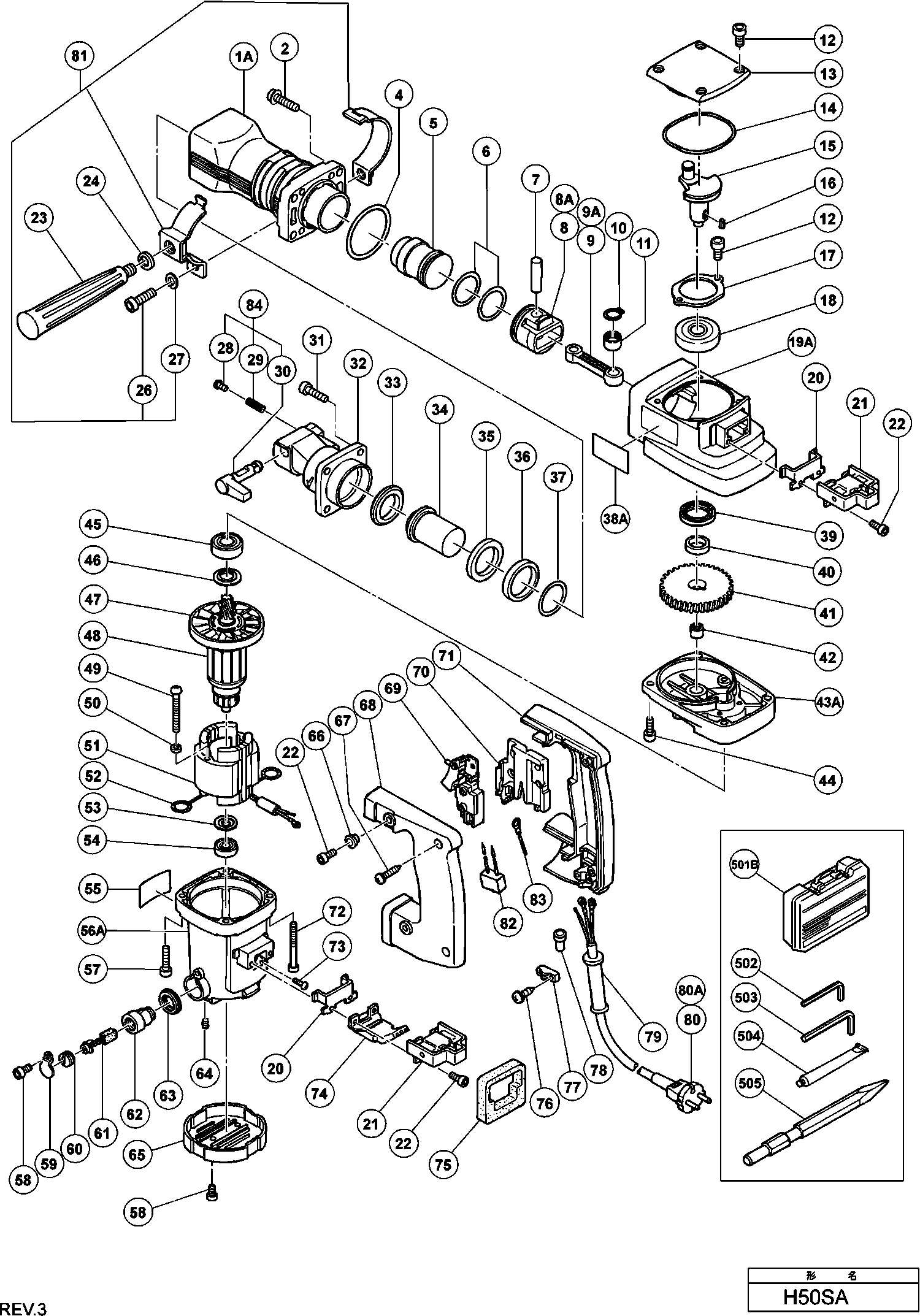

Zeichnungen der Hikoki H50SA
Teileliste der Hikoki H50SA
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1A | 332153@1417 | |||
| Inbusschraube M8x30 | ||||
| 2 | 995400@1417 | 1.05 | 1.25 | |
| O-ring (1as-60) Div.typen, Nr90aa Since 9.1979 | ||||
| 4 | 956996@1417 | 3.00 | 3.57 | |
| Anschläger H60ma/mb | ||||
| 5 | 301510@1417 | 28.60 | 34.03 | |
| O-ring (a)(fpm810) H55sa/h60ma/mb | ||||
| 6 | 985454@1417 | 7.95 | 9.46 | |
| Kolbenstift H60ma/mb | ||||
| 7 | 301509@1417 | 5.25 | 6.25 | |
| Kolben | ||||
| 8 | 985452@1417 | 23.38 | 27.82 | |
| Kolben | ||||
| 8A | 317084@1417 | 14.10 | 16.78 | |
| Stange | ||||
| 9 | 301508@1417 | 28.19 | 33.54 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9A | 322020@1417 | |||
| Sicherungsring D12 (10st), G23ss | ||||
| 10 | 939542@1417 | 1.50 | 1.78 | |
| Nadellager (nsk Aj50 1203) Dh28y/dh40ma/mb u.a. | ||||
| 11 | 980756@1417 | 10.65 | 12.67 | |
| Inbusschraube M5x16 Selbstsich. | ||||
| 12 | 990079@1417 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 13 | 301507@1417 | |||
| O-ring H60mr | ||||
| 14 | 301506@1417 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 15 | 301504@1417 | |||
| Keil 3x3x10 G13sc/g15sa u.a. | ||||
| 16 | 940533@1417 | 1.20 | 1.43 | |
| Lagerdeckel (1) | ||||
| 17 | 985443@1417 | 4.50 | 5.36 | |
| Kugellager 6204 Dd | ||||
| 18 | 6204DD@1417 | 9.00 | 10.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19A | 332152@1417 | |||
| Platte | ||||
| 20 | 980750@1417 | 17.05 | 20.29 | |
| Handgriffgummi Dh50sa1/h55sa u.a. | ||||
| 21 | 980727@1417 | 14.10 | 16.78 | |
| Inbusschraube M5x14 Selbstsich., Cm9uby | ||||
| 22 | 984509@1417 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 23 | 980020@1417 | |||
| Federring M12 (10st) | ||||
| 24 | 949463@1417 | 1.65 | 1.96 | |
| Inbusschraube M8x25 (10st) G23ss | ||||
| 26 | 949760@1417 | 5.55 | 6.60 | |
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 27 | 949457@1417 | 1.05 | 1.25 | |
| Stopper Pin | ||||
| 28 | 980121@1417 | 7.95 | 9.46 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 29 | 301558@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30 | 995395@1417 | |||
| Inbusschraube M8x25 Selbstsich. | ||||
| 31 | 985479@1417 | 2.55 | 3.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32 | 301514@1417 | |||
| Damper (b) | ||||
| 33 | 301513@1417 | 2.85 | 3.39 | |
| Tweede Hamer | ||||
| 34 | 301512@1417 | 35.61 | 42.38 | |
| Dämpferscheibe H55sa | ||||
| 35 | 986943@1417 | 14.71 | 17.51 | |
| Dämpfer H55sa | ||||
| 36 | 986942@1417 | 5.85 | 6.96 | |
| O-ring (c) (fpm810) H55sa | ||||
| 37 | 986946@1417 | 11.85 | 14.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 38A | 301517@1417 | |||
| Öldichtung H60ma/mb | ||||
| 39 | 995403@1417 | 2.40 | 2.86 | |
| Distanzring (c) H60ma/mb | ||||
| 40 | 995402@1417 | 10.20 | 12.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 301505@1417 | |||
| Nadellager | ||||
| 42 | 939299@1417 | 10.65 | 12.67 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 43A | 332154@1417 | |||
| Inbusschraube M6x20 Selbstsich. | ||||
| 44 | 992803@1417 | 1.05 | 1.25 | |
| Kugellager 6202 Vv | ||||
| 45 | 6202VV@1417 | 7.05 | 8.39 | |
| Unterlegscheibe | ||||
| 46 | 980700@1417 | 1.04 | 1.23 | |
| Ventilator Dh28y/dh38yb1/h45sa | ||||
| 47 | 980740@1417 | 6.45 | 7.68 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48 | 360129F@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 49 | 949233@1417 | |||
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 50 | 949454@1417 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51 | 340162F@1417 | |||
| Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | ||||
| 52 | 930703@1417 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 53 | 998550@1417 | |||
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 54 | 6000VV@1417 | 6.15 | 7.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 56A | 332151@1417 | |||
| Inbusschraube M6x30 Selbstsich. | ||||
| 57 | 993496@1417 | 1.05 | 1.25 | |
| Inbusschraube Mit Dichtung M5x10, C8fshe, C8fse | ||||
| 58 | 877839@1417 | 1.05 | 1.25 | |
| Abdeckkappe | ||||
| 59 | 980733@1417 | 1.05 | 1.25 | |
| Bürstenkappe H41sa/h45ma/vb13y Vb16y/h45mr/dh40mr | ||||
| 60 | 935829@1417 | 1.05 | 1.25 | |
| Kohlenbürsten (paar) H41mb | ||||
| 61 | 999043@1417 | 4.50 | 5.36 | |
| Kohlekasten Zsb | ||||
| 62 | 971001@1417 | 6.45 | 7.68 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 63 | 956127@1417 | |||
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 64 | 938477@1417 | 1.05 | 1.25 | |
| Hintere Abdeckung | ||||
| 65 | 980732@1417 | 2.85 | 3.39 | |
| Distanzbuchse | ||||
| 66 | 991711@1417 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 67 | 956636@1417 | |||
| Handgriff (b) Dh50sa1/h45sa u.a. | ||||
| 68 | 983273@1417 | 15.26 | 18.16 | |
| Schalter (a) H45sa/h55sa | ||||
| 69 | 995398@1417 | 26.40 | 31.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 70 | 990082@1417 | |||
| Handgriff (a) Dh50sa1/h45sa u.a. | ||||
| 71 | 983272@1417 | 16.64 | 19.80 | |
| Inbusschraube M6x55 Selbstsich. | ||||
| 72 | 301567@1417 | 2.55 | 3.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 73 | 949292@1417 | |||
| Kabelhalter H41sa/h60mb/h45mr | ||||
| 74 | 980754@1417 | 7.65 | 9.10 | |
| Dichtung | ||||
| 75 | 980751@1417 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 76 | 984750@1417 | |||
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 77 | 960266@1417 | 1.04 | 1.23 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 78 | 959141@1417 | 3.75 | 4.46 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 79 | 940778@1417 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 79 | 958049@1417 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 80 | 500393Z@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 80A | 500428Z@1417 | |||
| Handle Band Ass'y | ||||
| 81 | 308064@1417 | 17.88 | 21.27 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 82 | 930039@1417 | 1.95 | 2.32 | |
| Kabelschuh 50051 (10st) Div.typen For Noise Suppr | ||||
| 83 | 959144@1417 | 3.00 | 3.57 | |
| Beitelpal Kompleet | ||||
| 84 | 995399@1417 | 23.38 | 27.82 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501B | 319782@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 944458@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 872422@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 955613@1417 | |||
| Vet (tube 30 Gram) | ||||
| 505 | 981840@1417 | 8.40 | 10.00 | |
| Vet (pot 500 Gram) | ||||
| 601 | 980927@1417 | 73.01 | 86.88 | |
| Vet (tube 30 Gram) | ||||
| 602 | 981840@1417 | 8.40 | 10.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 955614@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 980029@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 980030@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 980031@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 980032@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 980033@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 944574@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611A | 318085@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 955623@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 955624@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 955625@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 955183@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 955181@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 980034@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 618 | 955629@1417 | |||
| Vet Tube 70 Gram | ||||
| 619 | 308471@1417 | 12.75 | 15.17 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 620 | 320859@1417 | |||
