Hikoki H41SC Zeichnungen und Teile
Genaue Typennummer:
H41SC
H41SC

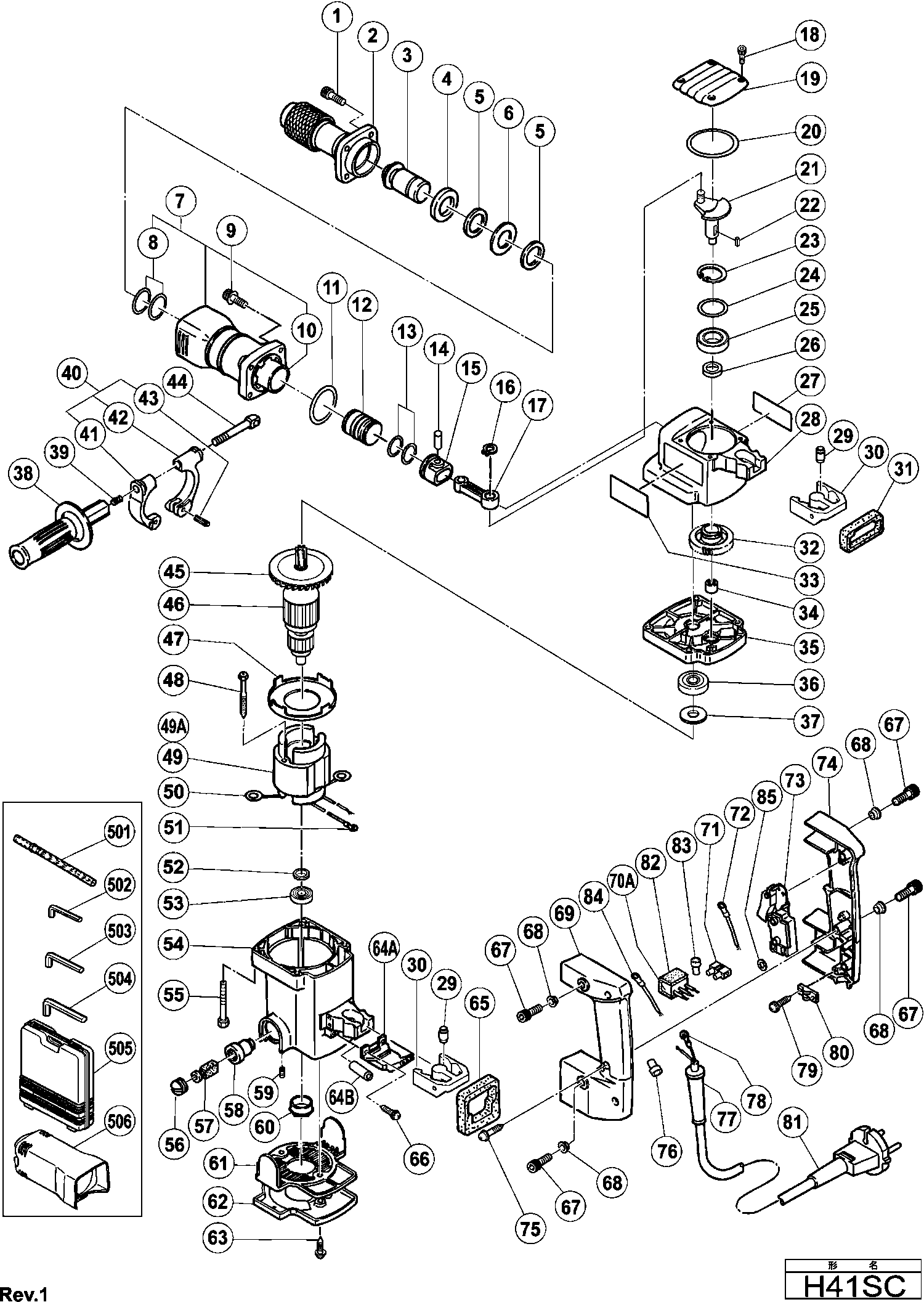

Zeichnungen der HIKOKI H41SC
Teileliste der HIKOKI H41SC
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Inbusschraube M7x25 M.flansch Selbstsichernd | ||||
| 1 | 993040 | Inbusschraube M7x25 M.flansch Selbstsichernd | € 2.28 | |
| Front Cover Set | ||||
| 2 | 316041 | Front Cover Set | € 83.38 | |
| Zweithammer H41sa | ||||
| 3 | 991708 | Zweithammer H41sa | € 33.38 | |
| Dämpferscheibe H41sa | ||||
| 4 | 991695 | Dämpferscheibe H41sa | € 5.57 | |
| Dämpfer H41sa/h45ma/sa | ||||
| 5 | 983235 | Dämpfer H41sa/h45ma/sa | € 4.28 | |
| Unterlegscheibe | ||||
| 6 | 983236 | Unterlegscheibe | € 1.86 | |
| Zylindergehäuse Komplett H41sa Includ.8,10 | ||||
| 7 | 310109 | Zylindergehäuse Komplett H41sa Includ.8,10 | € 144.38 | |
| O-ring (a) H41sa/h45sa | ||||
| 8 | 983234 | O-ring (a) H41sa/h45sa | € 8.28 | |
| Inbusschraube M6x25 M.flansch Selbstsichernd | ||||
| 9 | 993041 | Inbusschraube M6x25 M.flansch Selbstsichernd | € 1.00 | |
| Zylinder | ||||
| 10 | 310110 | Zylinder | € 102.76 | |
| O-ring (s-48) H41sa/h45ma/sa H30pv | ||||
| 11 | 980715 | O-ring (s-48) H41sa/h45ma/sa H30pv | € 2.28 | |
| Anschläger H41sa | ||||
| 12 | 310112 | Anschläger H41sa | € 13.09 | |
| O-ring Dh28/40/50 (hämmer) | ||||
| 13 | 986104 | O-ring Dh28/40/50 (hämmer) | € 1.00 | |
| Kolbenstift Dh28y/dh38yb/dh40mr | ||||
| 14 | 980708 | Kolbenstift Dh28y/dh38yb/dh40mr | € 2.28 | |
| Kolben | ||||
| 15 | 310113 | Kolben | € 9.42 | |
| Sicherungsring D10 (10st), Cm9uby, Cg18dl Till 12 | ||||
| 16 | 939540 | Sicherungsring D10 (10st), Cm9uby, Cg18dl Till 12 | € 1.86 | |
| Stange | ||||
| 17 | 310114 | Stange | € 8.85 | |
| Inbusschraube M4x12 Selbsts. For Switch Holder (t | ||||
| 18 | 983162 | Inbusschraube M4x12 Selbsts. For Switch Holder (t | € 1.00 | |
| Kurbelgehäusedeckel H41sa/h45ma | ||||
| 19 | 310115 | Kurbelgehäusedeckel H41sa/h45ma | € 7.28 | |
| O-ring (s-55) Dh25v/dh28y u.a. | ||||
| 20 | 980744 | O-ring (s-55) Dh25v/dh28y u.a. | € 2.43 | |
| Kurbelwelle | ||||
| 21 | 310116 | Kurbelwelle | € 41.76 | |
| Keil 4x4x10 H41sa/h90sc u.a. H45mr | ||||
| 22 | 930511 | Keil 4x4x10 H41sa/h90sc u.a. H45mr | € 2.28 | |
| Sicherungsring D40 Innen H41sa/h45ma/dh40mr | ||||
| 23 | 948391 | Sicherungsring D40 Innen H41sa/h45ma/dh40mr | € 1.57 | |
| O-ring (s-40) H41sa/h45ma/dh40mr | ||||
| 24 | 996363 | O-ring (s-40) H41sa/h45ma/dh40mr | € 1.57 | |
| Kugellager 6203 Dd | ||||
| 25 | 6203DD | Kugellager 6203 Dd | € 7.28 | |
| Öldichtung H41sa/h45ma/h45mr | ||||
| 26 | 310119 | Öldichtung H41sa/h45ma/h45mr | € 3.43 | |
| Kurbelgehäuse H41sa/h45ma | ||||
| 28 | 310117 | Kurbelgehäuse H41sa/h45ma | € 36.13 | |
| Handgriffdämpfer H41sa/h45ma u.a. H70sa/h45mr | ||||
| 29 | 310124 | Handgriffdämpfer H41sa/h45ma u.a. H70sa/h45mr | € 4.00 | |
| Halter | ||||
| 30 | 310123 | Halter | € 11.28 | |
| Handgriffdichtung (a) H41sa/h45ma | ||||
| 31 | 310126 | Handgriffdichtung (a) H41sa/h45ma | € 1.00 | |
| Erstes Zahnrad H41sa/h45ma | ||||
| 32 | 310120 | Erstes Zahnrad H41sa/h45ma | € 26.18 | |
| Nadellager | ||||
| 34 | 939299 | Nadellager | € 10.14 | |
| Getriebedeckel Kompl.h41sa/h45ma Includ.34 | ||||
| 35 | 310129 | Getriebedeckel Kompl.h41sa/h45ma Includ.34 | € 27.88 | |
| Kugellager 6201 Vv | ||||
| 36 | 6201VV | Kugellager 6201 Vv | € 6.14 | |
| Unterlegscheibe | ||||
| 37 | 971736 | Unterlegscheibe | € 1.00 | |
| Lüfterrad H41sa/h45ma | ||||
| 45 | 310130 | Lüfterrad H41sa/h45ma | € 6.28 | |
| Anker 230v | ||||
| 46 | 360360E | Anker 230v | € 108.25 | |
| Anker 240v | ||||
| 46 | 360360F | Anker 240v | € 108.25 | |
| ANKER 110-115 VOLT | ||||
| 46 | 360360U | ANKER 110-115 VOLT | € 104.85 | |
| Luftführung H45ma u.a. H30pv/vb16y/dh30pc | ||||
| 47 | 980931 | Luftführung H45ma u.a. H30pv/vb16y/dh30pc | € 4.00 | |
| Sechskantschneidschraube D5x50 | ||||
| 48 | 953121 | Sechskantschneidschraube D5x50 | € 0.99 | |
| Veld 220-230 Volt | ||||
| 49 | 340317E | Veld 220-230 Volt | € 66.63 | |
| Stator Ass'y 220 Volt | ||||
| 49 | 340317G | Stator Ass'y 220 Volt | € 67.68 | |
| Stator 220v-230v H41sa/h45ma Includ.50 For Europe | ||||
| 49 | 340326K | Stator 220v-230v H41sa/h45ma Includ.50 For Europe | € 80.50 | |
| Nicht mehr lieferbar | ||||
| 49A | 340326J | Nicht mehr lieferbar | ||
| Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | ||||
| 50 | 930703 | Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | € 2.28 | |
| Kabelschuh M4.0 (10st) G23ss | ||||
| 51 | 930804 | Kabelschuh M4.0 (10st) G23ss | € 2.86 | |
| Unterlegscheibe (a) Cr17y/dh20pb H30pv/dh30pc/h45 | ||||
| 52 | 982631 | Unterlegscheibe (a) Cr17y/dh20pb H30pv/dh30pc/h45 | € 0.99 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 53 | 608VVM | Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | € 5.43 | |
| Gehäuse | ||||
| 54 | 310146 | Gehäuse | € 38.88 | |
| Inbusschraube M5x45 M.flansch | ||||
| 55 | 980951 | Inbusschraube M5x45 M.flansch | € 1.00 | |
| Bürstenkappe H41sa/h45ma/vb13y Vb16y/h45mr/dh40mr | ||||
| 56 | 935829 | Bürstenkappe H41sa/h45ma/vb13y Vb16y/h45mr/dh40mr | € 1.00 | |
| Kohlenbürsten (paar) H41mb | ||||
| 57 | 999043 | Kohlenbürsten (paar) H41mb | € 4.28 | |
| Kohlebürsten Selbstabsch.(paar) H41mb | ||||
| 57 | 999073 | Kohlebürsten Selbstabsch.(paar) H41mb | € 13.71 | |
| Kohlekasten Zsb | ||||
| 58 | 971001 | Kohlekasten Zsb | € 6.14 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 59 | 938477 | Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | € 1.00 | |
| LAGERBUS (B) | ||||
| 60 | 310111 | LAGERBUS (B) | € 8.00 | |
| Gehäuseabdeckung H41sa/h45ma Includ.62 | ||||
| 61 | 314130 | Gehäuseabdeckung H41sa/h45ma Includ.62 | € 7.28 | |
| Enddeckel H41sa/h45ma | ||||
| 62 | 314262 | Enddeckel H41sa/h45ma | € 2.28 | |
| Nicht mehr lieferbar | ||||
| 63 | 307811 | Nicht mehr lieferbar | ||
| Rohr | ||||
| 64B | 319363 | Rohr | € 1.57 | |
| Handgriffdichtung (b) H41sa/h45ma | ||||
| 65 | 310125 | Handgriffdichtung (b) H41sa/h45ma | € 1.57 | |
| Schneidschraube D5x20 M.u-scheibe | ||||
| 66 | 985480 | Schneidschraube D5x20 M.u-scheibe | € 1.00 | |
| Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | ||||
| 67 | 991690 | Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | € 1.00 | |
| Distanzbuchse | ||||
| 68 | 991711 | Distanzbuchse | € 1.00 | |
| Handgriff (b) H41sa | ||||
| 69 | 310142 | Handgriff (b) H41sa | € 12.85 | |
| Kondensator Div.typen | ||||
| 70 | 994273 | Kondensator Div.typen | € 4.08 | |
| Noise Suppressor | ||||
| 70 | 997174 | Noise Suppressor | € 2.00 | |
| Kondensator | ||||
| 70A | 325566 | Kondensator | € 8.57 | |
| BEDRADING | ||||
| 72 | 981974 | BEDRADING | € 1.57 | |
| Schalter Div. Bohr-meisselhämmer For Usa | ||||
| 73 | 992891 | Schalter Div. Bohr-meisselhämmer For Usa | € 21.73 | |
| Handgriff (a) H41sa | ||||
| 74 | 310141 | Handgriff (a) H41sa | € 13.42 | |
| Schneidschraube D4x25 Mit Flansch (schwarz), H41m | ||||
| 75 | 307028 | Schneidschraube D4x25 Mit Flansch (schwarz), H41m | € 1.00 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 77 | 938051 | Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | € 0.99 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 77 | 953327 | Kabelknickschutz D8.8 Div.typen, Cm5sb | € 0.99 | |
| Anschlussklemme | ||||
| 78 | 980063 | Anschlussklemme | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 79 | 984750 | Nicht mehr lieferbar | ||
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 80 | 960266 | Kabelklemme Div.typen, Cm9uby, G23ss | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 81 | 500235Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 81 | 500239Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 81 | 500394Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 81 | 500408Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 81 | 500424Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 81 | 500475Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 81 | 500477Z | Nicht mehr lieferbar | ||
| Gummi | ||||
| 82 | 930153 | Gummi | € 0.99 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 83 | 959140 | Verbinder 50091 (10st) Div.typen | € 3.14 | |
| Verbinderkabel | ||||
| 84 | 990861 | Verbinderkabel | € 1.00 | |
| Unterlegscheibe M4 (10st) | ||||
| 85 | 949423 | Unterlegscheibe M4 (10st) | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 501 | 980752 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 502 | 943277 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 503 | 944458 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 504 | 944459 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 505 | 310131 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 601 | 980753 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 602 | 234001 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 623A | 318085 | Nicht mehr lieferbar | ||
| Vet (tube 30 Gram) | ||||
| 627 | 981840 | Vet (tube 30 Gram) | € 8.00 | |
| Vet Tube 70 Gram | ||||
| 628 | 308471 | Vet Tube 70 Gram | € 12.14 | |
| Vet (pot 500 Gram) | ||||
| 629 | 980927 | Vet (pot 500 Gram) | € 69.51 | |
| Reparatur-set H41sa | ||||
| 631 | 313291 | Reparatur-set H41sa | € 88.88 | |
| Nicht mehr lieferbar | ||||
| 632 | 320859 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 633 | 323357 | Nicht mehr lieferbar | ||
