Hikoki GCN40T Zeichnungen und Teile

Genaue Typennummer:
GCN40T
GCN40T

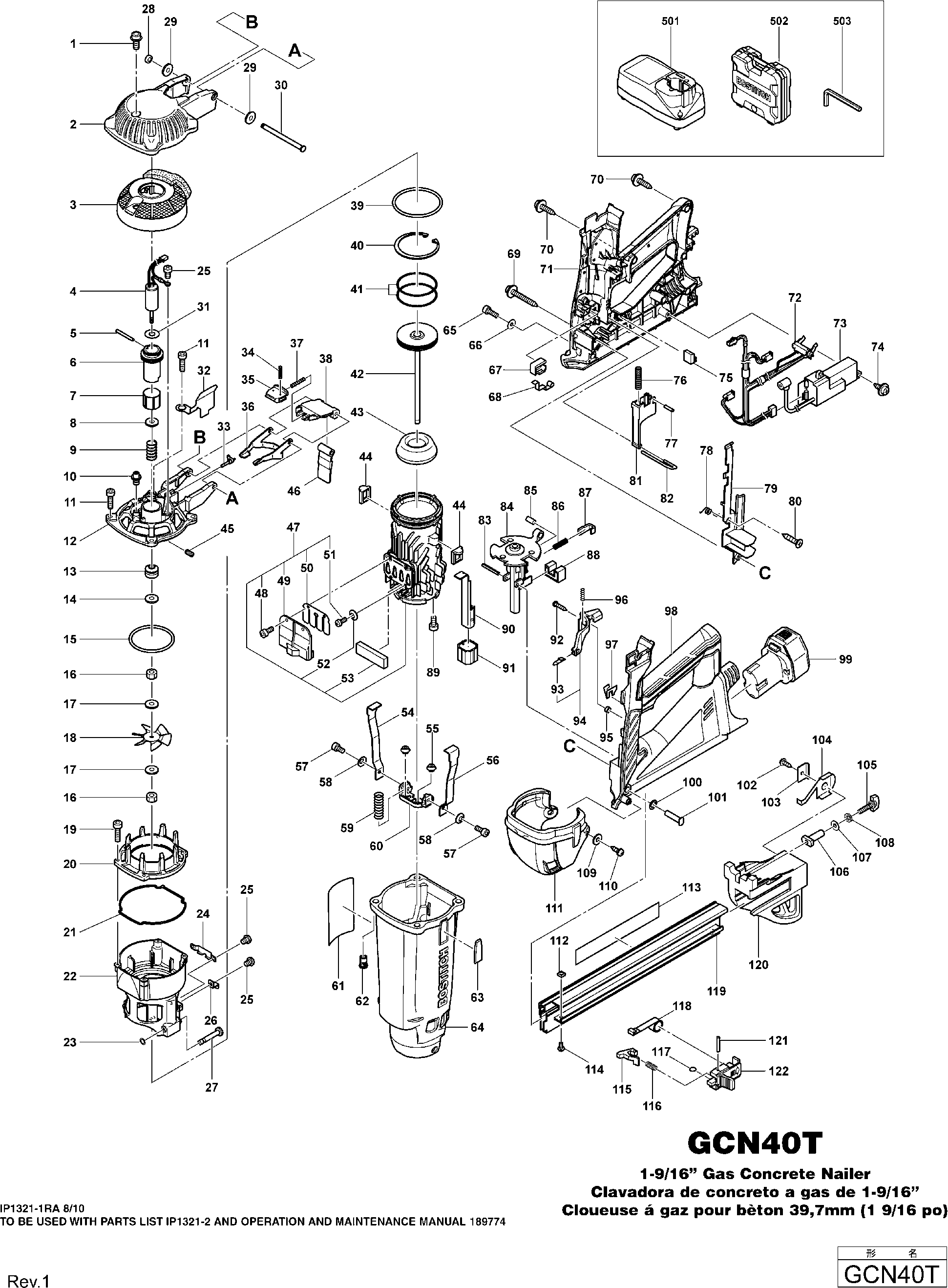

Zeichnungen der HIKOKI GCN40T
Teileliste der HIKOKI GCN40T
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Bolzen | ||||
1 | 996399 | Bolzen | € 0.99 | |
Top Cover (old 886142) | ||||
2 | 886598 | Top Cover (old 886142) | € 9.00 | |
Filter Y Nc40g | ||||
3 | 886129 | Filter Y Nc40g | € 30.63 | |
Nicht mehr lieferbar | ||||
4 | 885309 | Nicht mehr lieferbar | ||
Rollstift D2,5x25 Nr90gc | ||||
5 | 885318 | Rollstift D2,5x25 Nr90gc | € 1.43 | |
Motorkopf Nr90gc | ||||
6 | 885310 | Motorkopf Nr90gc | € 6.71 | |
Huelse | ||||
7 | 885314 | Huelse | € 1.57 | |
Ring | ||||
8 | 885320 | Ring | € 1.43 | |
Nicht mehr lieferbar | ||||
9 | 887630 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
11 | 887472 | Nicht mehr lieferbar | ||
Zylinderkopf Nr90gc Includ.19,20 | ||||
12 | 885308 | Zylinderkopf Nr90gc Includ.19,20 | € 30.63 | |
Abdeckung | ||||
13 | 886470 | Abdeckung | € 1.71 | |
Ring | ||||
14 | 886471 | Ring | € 1.71 | |
O-ring Nr90gc | ||||
15 | 885316 | O-ring Nr90gc | € 4.57 | |
Nicht mehr lieferbar | ||||
16 | 887479 | Nicht mehr lieferbar | ||
Unterlegscheibe M4 (10st) | ||||
17 | 949423 | Unterlegscheibe M4 (10st) | € 1.00 | |
Luefter | ||||
18 | 885311 | Luefter | € 4.57 | |
Inbusschraube M4x16 (10st) | ||||
19 | 949754 | Inbusschraube M4x16 (10st) | € 2.28 | |
Brennkammerkopf Nr90gc | ||||
20 | 885294 | Brennkammerkopf Nr90gc | € 13.22 | |
PAKKING (B) | ||||
21 | 886133 | PAKKING (B) | € 1.71 | |
Brennkammer Nr90gc | ||||
22 | 885296 | Brennkammer Nr90gc | € 21.21 | |
O-RING | ||||
23 | 878607 | O-RING | € 1.00 | |
Brennkammersperrplatte Nr90gc | ||||
24 | 885297 | Brennkammersperrplatte Nr90gc | € 3.14 | |
Nicht mehr lieferbar | ||||
25 | 887480 | Nicht mehr lieferbar | ||
Schaltblech | ||||
26 | 885306 | Schaltblech | € 1.57 | |
Stift Nc40g | ||||
27 | 886484 | Stift Nc40g | € 1.57 | |
Sicherungsring Nv50ag | ||||
28 | 880319 | Sicherungsring Nv50ag | € 1.57 | |
Nicht mehr lieferbar | ||||
29 | 887454 | Nicht mehr lieferbar | ||
Welle Nr90gc | ||||
30 | 885277 | Welle Nr90gc | € 2.86 | |
Gummiring (1) | ||||
31 | 885313 | Gummiring (1) | € 1.43 | |
Leiterplatte Nc40g | ||||
32 | 886253 | Leiterplatte Nc40g | € 1.57 | |
Adapter | ||||
33 | 886313 | Adapter | € 1.00 | |
Nicht mehr lieferbar | ||||
34 | 887484 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
35 | 887483 | Nicht mehr lieferbar | ||
Hebel (a) Nc40g | ||||
36 | 886141 | Hebel (a) Nc40g | € 6.43 | |
Nicht mehr lieferbar | ||||
37 | 887485 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
38 | 887486 | Nicht mehr lieferbar | ||
O-ring Nr90gc | ||||
39 | 885283 | O-ring Nr90gc | € 6.14 | |
Federscheibe | ||||
40 | 885285 | Federscheibe | € 1.57 | |
Kolbenring (a) Nc40g | ||||
41 | 886132 | Kolbenring (a) Nc40g | € 9.28 | |
Nicht mehr lieferbar | ||||
42 | 887616 | Nicht mehr lieferbar | ||
Kolbendämpfer Nc40g | ||||
43 | 885289 | Kolbendämpfer Nc40g | € 8.00 | |
Brennkammerstoppergummi Nr90gc | ||||
44 | 885284 | Brennkammerstoppergummi Nr90gc | € 1.71 | |
Inbusstelschroef M4x5 | ||||
45 | 886314 | Inbusstelschroef M4x5 | € 1.00 | |
Gummi (a) Nc40g | ||||
46 | 886131 | Gummi (a) Nc40g | € 1.71 | |
Zylinder Y Nc40g Includ.49-56 | ||||
47 | 886465 | Zylinder Y Nc40g Includ.49-56 | € 161.27 | |
Schraube M4x10 Nc40g | ||||
48 | 886241 | Schraube M4x10 Nc40g | € 1.57 | |
Pufferabdeckung Nc40g | ||||
49 | 886467 | Pufferabdeckung Nc40g | € 1.71 | |
Führungsventil Nr90gc | ||||
50 | 885290 | Führungsventil Nr90gc | € 1.57 | |
Nicht mehr lieferbar | ||||
51 | 887481 | Nicht mehr lieferbar | ||
Veer H8 | ||||
52 | 886319 | Veer H8 | € 1.00 | |
Dämpfer Nr90gc | ||||
53 | 885288 | Dämpfer Nr90gc | € 12.85 | |
Nicht mehr lieferbar | ||||
54 | 887625 | Nicht mehr lieferbar | ||
Federfuhrung | ||||
55 | 885707 | Federfuhrung | € 4.86 | |
Nicht mehr lieferbar | ||||
56 | 887627 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
57 | 887622 | Nicht mehr lieferbar | ||
Tellerfeder M5 Nc40g | ||||
58 | 886243 | Tellerfeder M5 Nc40g | € 1.71 | |
Druckhebelfeder (a) | ||||
59 | 886245 | Druckhebelfeder (a) | € 1.57 | |
Nicht mehr lieferbar | ||||
60 | 887626 | Nicht mehr lieferbar | ||
Schraube M5 | ||||
62 | 885304 | Schraube M5 | € 1.43 | |
Nicht mehr lieferbar | ||||
63 | 887543 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
64 | 887542 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
65 | 887624 | Nicht mehr lieferbar | ||
WASHER (OLD 876205) | ||||
66A | 889024 | WASHER (OLD 876205) | € 0.99 | |
Schalterhalter (b)n Nc40g | ||||
67 | 886473 | Schalterhalter (b)n Nc40g | € 1.71 | |
Schalterarm Nr90gc | ||||
68 | 885347 | Schalterarm Nr90gc | € 1.57 | |
Nicht mehr lieferbar | ||||
69 | 887477 | Nicht mehr lieferbar | ||
Schneidschraubed4x20 M.flansch (schwarz) Cg18dal, | ||||
70 | 302086 | Schneidschraubed4x20 M.flansch (schwarz) Cg18dal, | € 1.00 | |
Nicht mehr lieferbar | ||||
71 | 887545 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
72 | 887613 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
73 | 887611 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
74 | 887476 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
75 | 886474 | Nicht mehr lieferbar | ||
Auslösefeder Nr90gc | ||||
76 | 885828 | Auslösefeder Nr90gc | € 1.57 | |
Rollstift D2,5x10 (10st) | ||||
77 | 949551 | Rollstift D2,5x10 (10st) | € 1.57 | |
Sperrfeder Nr90gc | ||||
78 | 885337 | Sperrfeder Nr90gc | € 1.57 | |
Schaltabdeckung Nr90gc | ||||
79 | 885339 | Schaltabdeckung Nr90gc | € 3.14 | |
Schraube | ||||
80 | 885346 | Schraube | € 1.57 | |
Schalter | ||||
81 | 885335 | Schalter | € 3.14 | |
Kamersluiting | ||||
82 | 887617 | Kamersluiting | € 4.43 | |
Roll Pin D3x25 | ||||
83 | 887621 | Roll Pin D3x25 | € 1.14 | |
Nicht mehr lieferbar | ||||
84 | 887618 | Nicht mehr lieferbar | ||
Roll Pin D3x8 | ||||
85 | 887619 | Roll Pin D3x8 | € 1.14 | |
Feder (a) | ||||
86 | 885706 | Feder (a) | € 1.71 | |
Nicht mehr lieferbar | ||||
87 | 887620 | Nicht mehr lieferbar | ||
Nose Rubber Gnc40 | ||||
88 | 887615 | Nose Rubber Gnc40 | € 1.14 | |
Nicht mehr lieferbar | ||||
89 | 887623 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
90 | 887614 | Nicht mehr lieferbar | ||
Schutzkappe Nc40g | ||||
91 | 885692 | Schutzkappe Nc40g | € 3.28 | |
Schraube D3 Nr90gc | ||||
92 | 885714 | Schraube D3 Nr90gc | € 1.71 | |
Spannungsplatte Nr90gc2 | ||||
93 | 886257 | Spannungsplatte Nr90gc2 | € 3.14 | |
Schalthebel (b) kpl. Nr90gc2 Includ.86 | ||||
94 | 886147 | Schalthebel (b) kpl. Nr90gc2 Includ.86 | € 6.14 | |
Huelse (1) | ||||
95 | 886463 | Huelse (1) | € 3.28 | |
Feder Nr90gc | ||||
96 | 885518 | Feder Nr90gc | € 1.57 | |
Stopphebel Nr90gc2 | ||||
97 | 886138 | Stopphebel Nr90gc2 | € 3.14 | |
Nicht mehr lieferbar | ||||
98 | 887544 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
99 | 332412 | Nicht mehr lieferbar | ||
Unterlegscheibe (b) Nc40g | ||||
100 | 885712 | Unterlegscheibe (b) Nc40g | € 1.71 | |
Gelenkwelle (a) | ||||
101 | 885711 | Gelenkwelle (a) | € 11.28 | |
Nicht mehr lieferbar | ||||
102 | 887628 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
103 | 886991 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
104 | 886990 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
105 | 887629 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
106 | 885713 | Nicht mehr lieferbar | ||
WASHER (OLD 876205) | ||||
107A | 889024 | WASHER (OLD 876205) | € 0.99 | |
Federscheibe M5 (10st), C8fshe, C8fse | ||||
108 | 949454 | Federscheibe M5 (10st), C8fshe, C8fse | € 0.99 | |
Nicht mehr lieferbar | ||||
109 | 886038 | Nicht mehr lieferbar | ||
SCHROEF MET FLENS D4X12 (ZWART) | ||||
110 | 325083 | SCHROEF MET FLENS D4X12 (ZWART) | € 1.57 | |
Nicht mehr lieferbar | ||||
111 | 887541 | Nicht mehr lieferbar | ||
Mutter M6 | ||||
112 | 319166 | Mutter M6 | € 1.71 | |
Nicht mehr lieferbar | ||||
113 | 887551 | Nicht mehr lieferbar | ||
Inbusschraube M6x7 | ||||
114 | 884215 | Inbusschraube M6x7 | € 4.86 | |
Nagelschieber (a) Nc40g | ||||
115 | 886477 | Nagelschieber (a) Nc40g | € 11.28 | |
Feder (b) Nc40g | ||||
116 | 886478 | Feder (b) Nc40g | € 1.71 | |
O-ring (1ap-3) Nv32ab/nv45ab | ||||
117 | 873093 | O-ring (1ap-3) Nv32ab/nv45ab | € 1.00 | |
Rückzugfeder Nc40g | ||||
118 | 881755 | Rückzugfeder Nc40g | € 3.14 | |
Magazin Zsb | ||||
119 | 886475 | Magazin Zsb | € 43.98 | |
Magazinabdeckung Nc40g | ||||
120 | 886479 | Magazinabdeckung Nc40g | € 14.92 | |
Stift D3x20 (10st) | ||||
121 | 949890 | Stift D3x20 (10st) | € 1.71 | |
Nicht mehr lieferbar | ||||
122 | 887547 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
501 | 887309 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
501 | 887310 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
502 | 887552 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
503 | 944458 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
504 | 887487 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
505 | 887631 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
506 | 887632 | Nicht mehr lieferbar |
