Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G23SRU'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

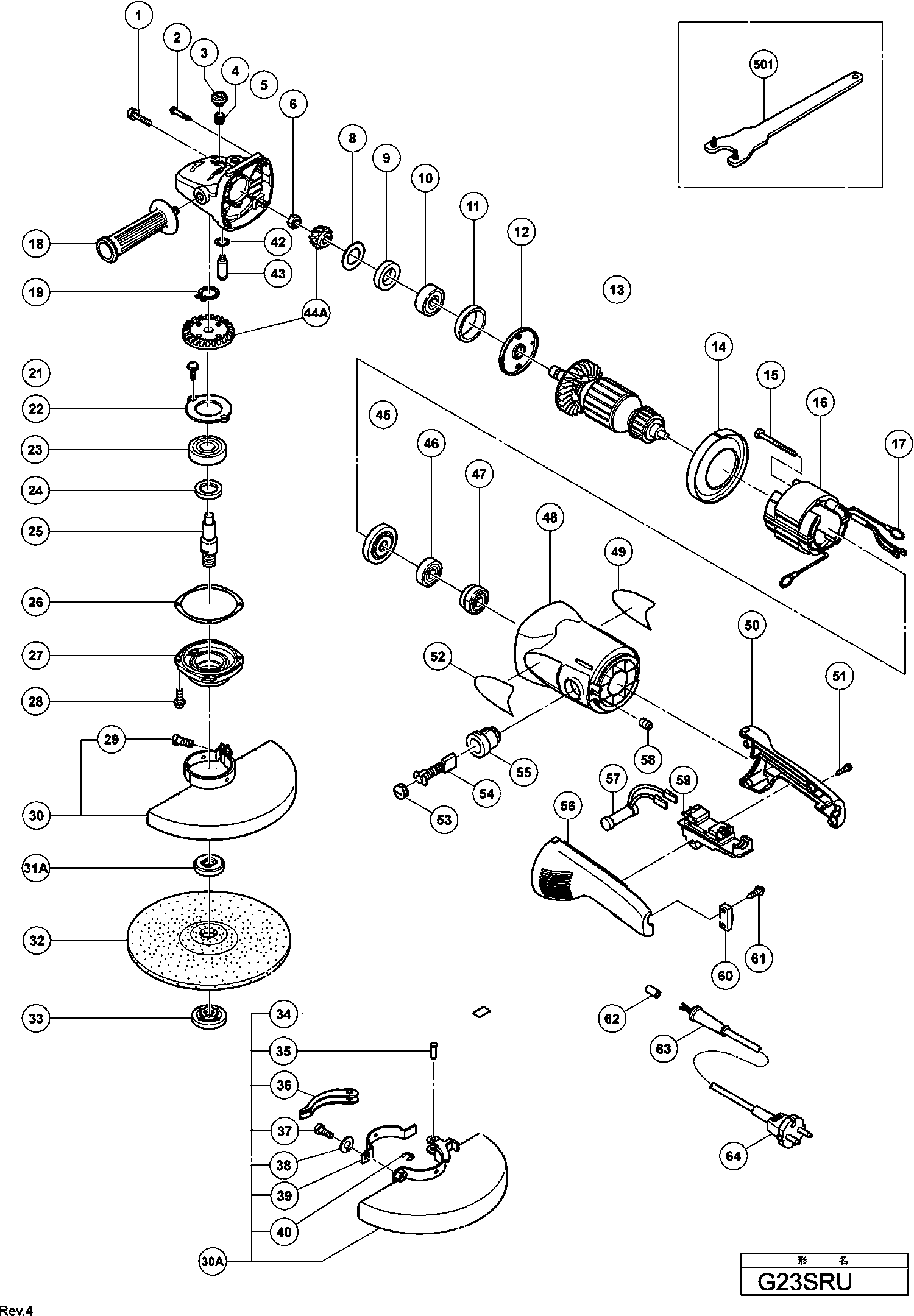

Zeichnungen der Hikoki G23SRU
Teileliste der Hikoki G23SRU
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 315636@1417 | |||
| Schneidschraube D5x35, Cm9uby, G23ss | ||||
| 2 | 323209@1417 | 1.35 | 1.61 | |
| Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub | ||||
| 3 | 306888@1417 | 1.04 | 1.23 | |
| Feder G18u2/g23u2, Cm9by, G23ss | ||||
| 4 | 320219@1417 | 1.35 | 1.61 | |
| Getriebegehäuse Komplett G18u2 G23u2 Includ.4,5,1 | ||||
| 5 | 320217@1417 | 17.76 | 21.14 | |
| Spezialmutter M10, Cm9uby, G23ss | ||||
| 6 | 320226@1417 | 1.35 | 1.61 | |
| Dichtungscheibe G18u2/g23u2, Cm9uby | ||||
| 8 | 320221@1417 | 1.35 | 1.61 | |
| Filzpackung G18u2/g23u2, Cm9uby | ||||
| 9 | 320222@1417 | 1.35 | 1.61 | |
| Kugellager 6301vv, Cm9uby, G23ss | ||||
| 10 | 6301VV@1417 | 8.55 | 10.17 | |
| Gummiring (b) G18se/cm12y u.a. G18u2/g23u2, Cm9ub | ||||
| 11 | 994208@1417 | 1.04 | 1.23 | |
| Lagerdeckel (a) G18u2/g23u2, Cm9uby | ||||
| 12 | 320220@1417 | 2.55 | 3.03 | |
| Anker 230v | ||||
| 13 | 360762E@1417 | 67.65 | 80.50 | |
| Ventilatorführung G18u2/g23u2, Cm9uby | ||||
| 14 | 320215@1417 | 1.35 | 1.61 | |
| Schneidschraube D5x60, G23ss | ||||
| 15 | 961501@1417 | 1.04 | 1.23 | |
| Stator 220-230v G23sr Includ.17 | ||||
| 16 | 340664E@1417 | 41.11 | 48.92 | |
| KOOLBORSTELVERBINDINGSTUK | ||||
| 17 | 958032@1417 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 937981@1417 | |||
| Sicherungsring D12 (10st), G23ss | ||||
| 19 | 939542@1417 | 1.50 | 1.78 | |
| Kopfschraube M5x10 (10st), G23ss For Irl | ||||
| 21 | 949236@1417 | 1.05 | 1.25 | |
| Kopfschraube M5x10 M.federring | ||||
| 21A | 992038@1417 | 1.04 | 1.23 | |
| Lagerdeckel (b) G18u2/g23u2, G23ss | ||||
| 22 | 320229@1417 | 1.35 | 1.61 | |
| Kugellager 6302vv, Cm9uby, G23ss | ||||
| 23 | 6302VV@1417 | 9.30 | 11.07 | |
| Filzpackung (b) G18u/g23u u.a. G18u2/g23u2, Cm9ub | ||||
| 24 | 990852@1417 | 1.04 | 1.23 | |
| Gelenkwelle (a) | ||||
| 25 | 320234@1417 | 6.96 | 8.29 | |
| Dichtungsplatte G18u2/g23u2, Cm9uby, G23ss | ||||
| 26 | 320228@1417 | 1.35 | 1.61 | |
| Getriebedeckel | ||||
| 27 | 320227@1417 | 4.96 | 5.91 | |
| Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | ||||
| 28 | 994192@1417 | 1.04 | 1.23 | |
| Schraube M8x22 | ||||
| 29 | 306887@1417 | 1.05 | 1.25 | |
| Inbusschraube M8x25 (10st) G23ss | ||||
| 29A | 949760@1417 | 5.55 | 6.60 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30 | 306120@1417 | |||
| Beschermkap 230 Mm | ||||
| 30A | 337225@1417 | 14.03 | 16.69 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 31A | 376202@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32 | 316825@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 937909Z@1417 | |||
| Schild | ||||
| 34 | 311492@1417 | 1.20 | 1.43 | |
| Stift G18mru/g23mru, Cm9by | ||||
| 35 | 321546@1417 | 3.00 | 3.57 | |
| Hebel G18mru/g23mru, Cm9by | ||||
| 36 | 321545@1417 | 3.00 | 3.57 | |
| Schraube M8x22 | ||||
| 37 | 306887@1417 | 1.05 | 1.25 | |
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 38 | 949457@1417 | 1.05 | 1.25 | |
| Bügel G18mru/g23mru, Cm9by | ||||
| 39 | 321544@1417 | 1.50 | 1.78 | |
| Ring | ||||
| 40 | 673489@1417 | 1.04 | 1.23 | |
| O-ring G18u2/g23u2, Cm9uby | ||||
| 42 | 320218@1417 | 1.20 | 1.43 | |
| Arretierstift Cm12y/g18u/g23u u.a G18u2/g23u2, Cm | ||||
| 43 | 306890@1417 | 1.80 | 2.14 | |
| Getriebe & Zahnrad Set G23ss | ||||
| 44A | 330032@1417 | 20.90 | 24.87 | |
| Staubdichtung G18u2/g23u2, Cm9by | ||||
| 45 | 320216@1417 | 1.35 | 1.61 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 46 | 6000VV@1417 | 6.15 | 7.32 | |
| Lagerkappe G18se3 | ||||
| 47 | 321536@1417 | 11.55 | 13.74 | |
| Gehäuse G23sr Includ.47,55,58 | ||||
| 48 | 325640@1417 | 55.14 | 65.61 | |
| Handgriff (b) G23sr | ||||
| 50 | 325641@1417 | 7.73 | 9.19 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 51 | 305812@1417 | 1.04 | 1.23 | |
| Kohlenkappe C13u/m12v/div.typen H70sa | ||||
| 53 | 940540@1417 | 1.04 | 1.23 | |
| Kohlebürsten Selbstabsch.(paar) For Sin,mal | ||||
| 54 | 999074@1417 | 14.40 | 17.14 | |
| Kohlenbürsten (paar) | ||||
| 54 | 999044@1417 | 4.50 | 5.36 | |
| Kohlenhalter C13u/cm12y u.a. | ||||
| 55 | 980487@1417 | 5.68 | 6.75 | |
| Handle (a) G23sr | ||||
| 56 | 325642@1417 | 7.28 | 8.66 | |
| Widerstand, G18u2/g23u2, Cm9uby | ||||
| 57 | 320236@1417 | 10.44 | 12.42 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 58 | 938477@1417 | 1.05 | 1.25 | |
| SCHAKELAAR | ||||
| 59 | 320235@1417 | 30.60 | 36.41 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 60 | 960266@1417 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61 | 984750@1417 | |||
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 62 | 981373@1417 | 1.05 | 1.25 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 63 | 940778@1417 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 64 | 500248Z@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 325491@1417 | |||
| Rohrgriffset, Cm9uby Includ.602 | ||||
| 601 | 323993@1417 | 63.66 | 75.76 | |
| Bolzen | ||||
| 602 | 985597@1417 | 2.85 | 3.39 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 310337@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 332797@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 323713@1417 | |||
