Hikoki G18SG2 Zeichnungen und Teile
Genaue Typennummer:
G18SG2
G18SG2

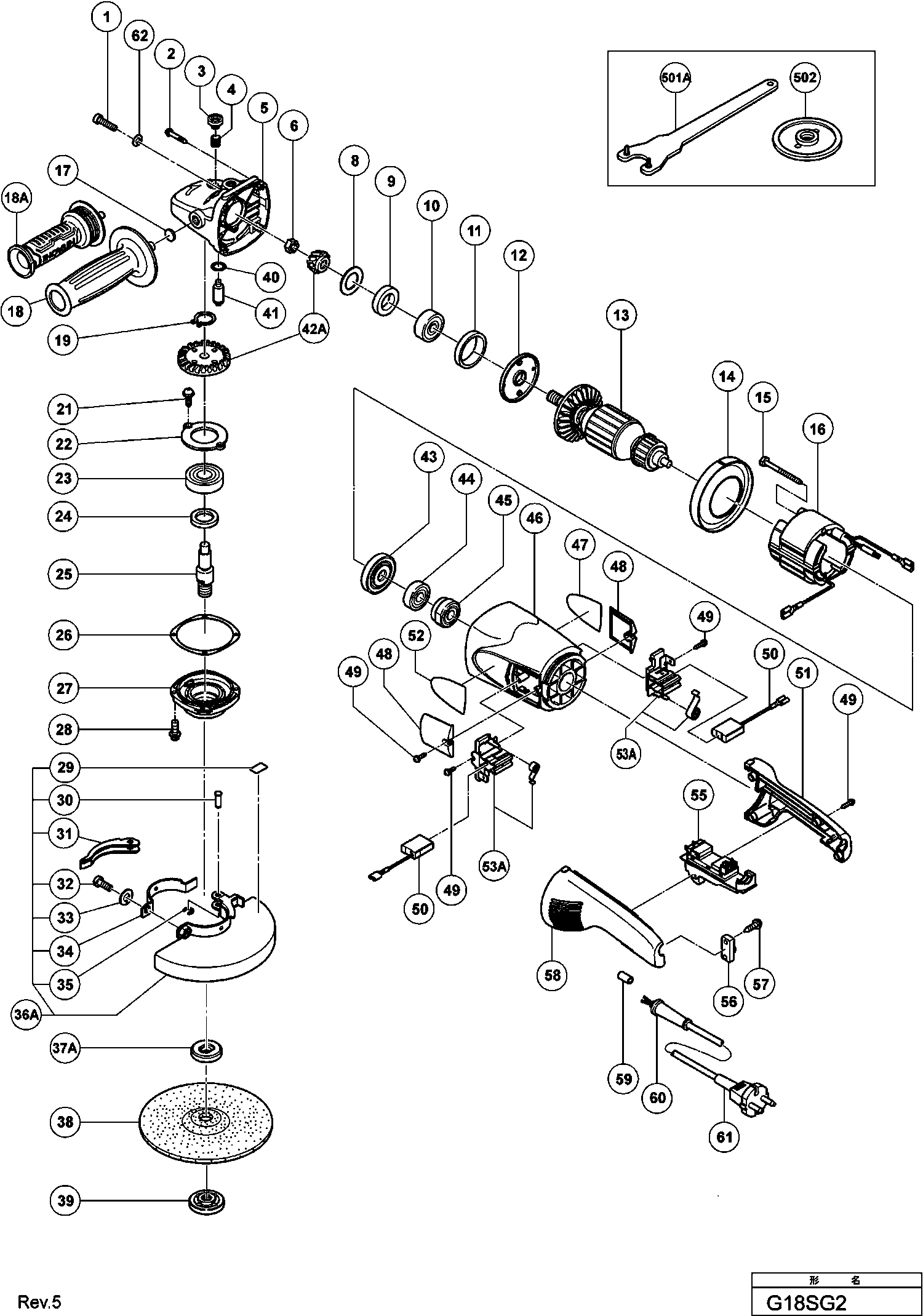

Zeichnungen der HIKOKI G18SG2
Teileliste der HIKOKI G18SG2
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Inbusschraube M5x14 Selbstsich., Cm9uby | ||||
| 1 | 984509 | Inbusschraube M5x14 Selbstsich., Cm9uby | € 1.00 | |
| SCHROEF | ||||
| 2 | 301654 | SCHROEF | € 1.00 | |
| Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub | ||||
| 3 | 306888 | Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub | € 0.99 | |
| Feder G18u2/g23u2, Cm9by, G23ss | ||||
| 4 | 320219 | Feder G18u2/g23u2, Cm9by, G23ss | € 1.29 | |
| Getriebegehäuse Komplett G18u2 G23u2 Includ.4,5,1 | ||||
| 5 | 320217 | Getriebegehäuse Komplett G18u2 G23u2 Includ.4,5,1 | € 16.91 | |
| Spezialmutter M10, Cm9uby, G23ss | ||||
| 6 | 320226 | Spezialmutter M10, Cm9uby, G23ss | € 1.29 | |
| Dichtungscheibe G18u2/g23u2, Cm9uby | ||||
| 8 | 320221 | Dichtungscheibe G18u2/g23u2, Cm9uby | € 1.29 | |
| Filzpackung G18u2/g23u2, Cm9uby | ||||
| 9 | 320222 | Filzpackung G18u2/g23u2, Cm9uby | € 1.29 | |
| Kugellager 6301 Dd | ||||
| 10 | 6301DD | Kugellager 6301 Dd | € 6.43 | |
| Gummiring (b) G18se/cm12y u.a. G18u2/g23u2, Cm9ub | ||||
| 11 | 994208 | Gummiring (b) G18se/cm12y u.a. G18u2/g23u2, Cm9ub | € 0.99 | |
| Lagerdeckel (a) G18u2/g23u2, Cm9uby | ||||
| 12 | 320220 | Lagerdeckel (a) G18u2/g23u2, Cm9uby | € 2.43 | |
| Anker G23ub2 | ||||
| 13 | 360594E | Anker G23ub2 | € 73.30 | |
| Ventilatorführung G18u2/g23u2, Cm9uby | ||||
| 14 | 320215 | Ventilatorführung G18u2/g23u2, Cm9uby | € 1.29 | |
| Sechskantschneidschraube D5x75, Cm9uby | ||||
| 15 | 984271 | Sechskantschneidschraube D5x75, Cm9uby | € 0.99 | |
| Stator G23ub | ||||
| 16 | 340546E | Stator G23ub | € 47.70 | |
| Filzscheibe G18sc/g23sa/u.a G23ss | ||||
| 17 | 937033 | Filzscheibe G18sc/g23sa/u.a G23ss | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 18 | 937981 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 18A | 336864 | Nicht mehr lieferbar | ||
| Sicherungsring D12 (10st), G23ss | ||||
| 19 | 939542 | Sicherungsring D12 (10st), G23ss | € 1.43 | |
| Kopfschraube M5x10 M.federring | ||||
| 21A | 992038 | Kopfschraube M5x10 M.federring | € 0.99 | |
| Lagerdeckel (b) G18u2/g23u2, G23ss | ||||
| 22 | 320229 | Lagerdeckel (b) G18u2/g23u2, G23ss | € 1.29 | |
| Kugellager 6302 Dd | ||||
| 23 | 6302DD | Kugellager 6302 Dd | € 8.43 | |
| Filzpackung (b) G18u/g23u u.a. G18u2/g23u2, Cm9ub | ||||
| 24 | 990852 | Filzpackung (b) G18u/g23u u.a. G18u2/g23u2, Cm9ub | € 0.99 | |
| Gelenkwelle (a) | ||||
| 25 | 320234 | Gelenkwelle (a) | € 6.63 | |
| Dichtungsplatte G18u2/g23u2, Cm9uby, G23ss | ||||
| 26 | 320228 | Dichtungsplatte G18u2/g23u2, Cm9uby, G23ss | € 1.29 | |
| Getriebedeckel | ||||
| 27 | 320227 | Getriebedeckel | € 4.72 | |
| Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | ||||
| 28 | 994192 | Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | € 0.99 | |
| Schild | ||||
| 29 | 311492 | Schild | € 1.14 | |
| Stift G18mru/g23mru, Cm9by | ||||
| 30 | 321546 | Stift G18mru/g23mru, Cm9by | € 2.86 | |
| Hebel G18mru/g23mru, Cm9by | ||||
| 31 | 321545 | Hebel G18mru/g23mru, Cm9by | € 2.86 | |
| Schraube M8x22 | ||||
| 32 | 306887 | Schraube M8x22 | € 1.00 | |
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 33 | 949457 | Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | € 1.00 | |
| Bügel G18mru/g23mru, Cm9by | ||||
| 34 | 321544 | Bügel G18mru/g23mru, Cm9by | € 1.43 | |
| Ring | ||||
| 35 | 673489 | Ring | € 0.99 | |
| Radschutz G18mru Includ.32-38 For Aus,nzl | ||||
| 36A | 321543 | Radschutz G18mru Includ.32-38 For Aus,nzl | € 23.30 | |
| BESCHERMKAP 180MM | ||||
| 36A | 337226 | BESCHERMKAP 180MM | € 13.71 | |
| Binnenflens (b) | ||||
| 37 | 937908Z | Binnenflens (b) | € 27.23 | |
| Nicht mehr lieferbar | ||||
| 37A | 376202 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 38 | 316824 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 39 | 937909Z | Nicht mehr lieferbar | ||
| O-ring G18u2/g23u2, Cm9uby | ||||
| 40 | 320218 | O-ring G18u2/g23u2, Cm9uby | € 1.14 | |
| Arretierstift Cm12y/g18u/g23u u.a G18u2/g23u2, Cm | ||||
| 41 | 306890 | Arretierstift Cm12y/g18u/g23u u.a G18u2/g23u2, Cm | € 1.71 | |
| Getriebe G18ss | ||||
| 42A | 330040 | Getriebe G18ss | € 19.90 | |
| Staubdichtung G18u2/g23u2, Cm9by | ||||
| 43 | 320216 | Staubdichtung G18u2/g23u2, Cm9by | € 1.29 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 44 | 6000VV | Kugellager 6000 Vv, Cm9by, C8fse, G23ss | € 5.85 | |
| Lagerkappe G18se3 | ||||
| 45 | 321536 | Lagerkappe G18se3 | € 11.00 | |
| Gehaeuse | ||||
| 46 | 321535 | Gehaeuse | € 32.46 | |
| Bürstenkappe G18u2/g23u2 | ||||
| 48 | 320232 | Bürstenkappe G18u2/g23u2 | € 1.29 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 49 | 305812 | Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | € 0.99 | |
| Kohlebürsten (1paar) For Aus,nzl,gbr,nor,swe,den, | ||||
| 50 | 999061 | Kohlebürsten (1paar) For Aus,nzl,gbr,nor,swe,den, | € 4.00 | |
| Kohlebürsten Selbabsch.(1paar) | ||||
| 50 | 999089 | Kohlebürsten Selbabsch.(1paar) | € 8.85 | |
| Griff | ||||
| 51 | 320231 | Griff | € 3.57 | |
| Kohlenhalter incl. Feder G23sf2, Cm9by | ||||
| 53A | 322323 | Kohlenhalter incl. Feder G23sf2, Cm9by | € 4.72 | |
| Schalter | ||||
| 55 | 320238 | Schalter | € 21.47 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 56 | 960266 | Kabelklemme Div.typen, Cm9uby, G23ss | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 57 | 984750 | Nicht mehr lieferbar | ||
| Handgriff (a) G18u2/g23u2 | ||||
| 58 | 320230 | Handgriff (a) G18u2/g23u2 | € 4.72 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 59 | 981373 | Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | € 1.00 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 60 | 940778 | Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | € 2.00 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 60 | 958049 | Kabelknickschutz D8.2 Div.typen H41mb, G23ss | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 61 | 321537 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 61 | 500488Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 61A | 500503Z | Nicht mehr lieferbar | ||
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 62 | 949454 | Federscheibe M5 (10st), C8fshe, C8fse | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 501A | 325491 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 502 | 937917Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 601 | 310337 | Nicht mehr lieferbar | ||
| Rohrgriffset, Cm9uby Includ.602 | ||||
| 602A | 323993 | Rohrgriffset, Cm9uby Includ.602 | € 60.61 | |
| Bolzen | ||||
| 603 | 985597 | Bolzen | € 2.71 | |
| Nicht mehr lieferbar | ||||
| 604 | 332795 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 605 | 332796 | Nicht mehr lieferbar | ||
