Hikoki DS36DAWRZ Zeichnungen und Teile
Genaue Typennummer:
DS36DAWRZ
DS36DAWRZ

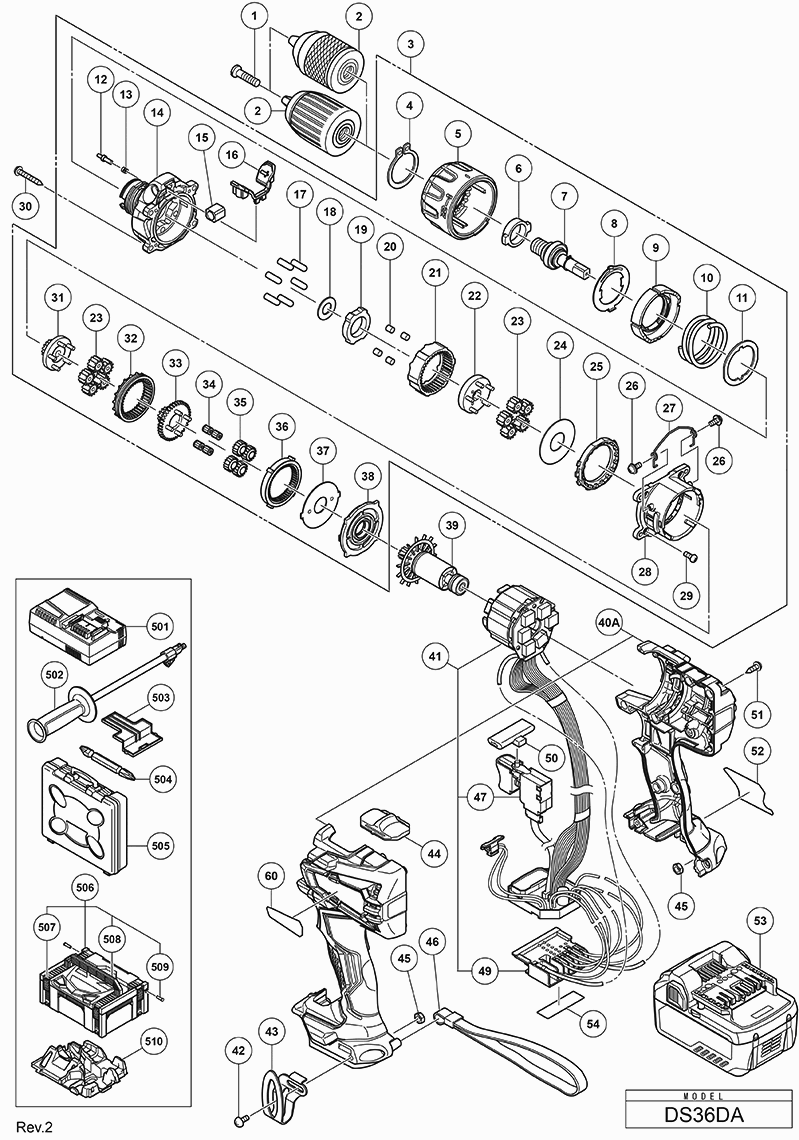

Zeichnungen der HIKOKI DS36DAWRZ
Teileliste der HIKOKI DS36DAWRZ
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Nicht mehr lieferbar | ||||
| 1 | 370909 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 2 | 339721 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 2 | 339723 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 2 | 339724 | Nicht mehr lieferbar | ||
| GEAR BOX ASS'Y | ||||
| 3 | 372222 | GEAR BOX ASS'Y | € 165.42 | |
| Retaining Ring For D30 Shaft | ||||
| 4 | 339736 | Retaining Ring For D30 Shaft | € 1.23 | |
| Instelring | ||||
| 5 | 339740 | Instelring | € 14.28 | |
| Metal | ||||
| 6 | 339741 | Metal | € 2.68 | |
| Gelenkwelle (a) | ||||
| 7 | 339743 | Gelenkwelle (a) | € 22.91 | |
| Federblech | ||||
| 8 | 339744 | Federblech | € 1.78 | |
| Mutter (1) | ||||
| 9 | 339745 | Mutter (1) | € 2.32 | |
| Feder (1) | ||||
| 10 | 339746 | Feder (1) | € 2.32 | |
| Druk Plaat | ||||
| 11 | 339747 | Druk Plaat | € 1.96 | |
| Stopper | ||||
| 12 | 339748 | Stopper | € 1.78 | |
| Feder | ||||
| 13 | 331886 | Feder | € 2.05 | |
| FRONT CASE | ||||
| 14 | 372224 | FRONT CASE | € 53.18 | |
| Sleeve Nut M8 | ||||
| 15 | 371796 | Sleeve Nut M8 | € 3.21 | |
| Sleeve Cap | ||||
| 16 | 371795 | Sleeve Cap | € 2.14 | |
| Pin Set (6 St) | ||||
| 17 | 333539 | Pin Set (6 St) | € 9.64 | |
| Unterlegscheibe (b) Dv14dsl | ||||
| 18 | 328717 | Unterlegscheibe (b) Dv14dsl | € 2.14 | |
| Lock Ring | ||||
| 19 | 339752 | Lock Ring | € 8.21 | |
| Rolle Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvf | ||||
| 20 | 319744 | Rolle Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvf | € 1.96 | |
| Ring Gear | ||||
| 21 | 339753 | Ring Gear | € 6.25 | |
| Carrier | ||||
| 22 | 339754 | Carrier | € 7.68 | |
| Planet Gear (b) Set | ||||
| 23 | 339774 | Planet Gear (b) Set | € 4.11 | |
| Ring (a) | ||||
| 24 | 331892 | Ring (a) | € 2.05 | |
| SHIFT DOG | ||||
| 25 | 372226 | SHIFT DOG | € 10.53 | |
| Kruiskopschroeven D2 (2 Stuks) | ||||
| 26 | 331895 | Kruiskopschroeven D2 (2 Stuks) | € 2.05 | |
| Shift Arm | ||||
| 27 | 339755 | Shift Arm | € 1.61 | |
| REAR CASE | ||||
| 28 | 372225 | REAR CASE | € 2.68 | |
| Schraube Set M3x12 (4stk) Dv12dv/dv14dv | ||||
| 29 | 320087 | Schraube Set M3x12 (4stk) Dv12dv/dv14dv | € 6.07 | |
| Schneidschraube D4x30 M.flansch (schwarz) | ||||
| 30 | 305490 | Schneidschraube D4x30 M.flansch (schwarz) | € 1.23 | |
| Pinion (c) | ||||
| 31 | 339757 | Pinion (c) | € 5.71 | |
| Slide Ring Gear | ||||
| 32 | 339758 | Slide Ring Gear | € 6.43 | |
| Pinion (b) | ||||
| 33 | 339759 | Pinion (b) | € 5.71 | |
| Naaldlager Set (4 Stuks) | ||||
| 34 | 331926 | Naaldlager Set (4 Stuks) | € 9.55 | |
| Tandwielset (a) (4 Stuks) | ||||
| 35 | 334441 | Tandwielset (a) (4 Stuks) | € 8.03 | |
| First Ring Gear | ||||
| 36 | 339760 | First Ring Gear | € 4.82 | |
| Washer (b) | ||||
| 37 | 339761 | Washer (b) | € 1.23 | |
| Motor Spacer | ||||
| 38 | 339762 | Motor Spacer | € 1.78 | |
| ROTOR PINION SET | ||||
| 39 | 361070 | ROTOR PINION SET | € 72.32 | |
| HOUSING SET (A+B) | ||||
| 40A | 373160 | HOUSING SET (A+B) | € 18.16 | |
| WIRING ASS'Y | ||||
| 41 | 373161 | WIRING ASS'Y | € 140.06 | |
| Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | ||||
| 42 | 327001 | Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | € 2.14 | |
| HAAK | ||||
| 43 | 372229 | HAAK | € 3.39 | |
| WISSELSCHUIF HOOG/LAAG | ||||
| 44 | 334267 | WISSELSCHUIF HOOG/LAAG | € 8.75 | |
| Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | ||||
| 45 | 327002 | Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | € 2.14 | |
| Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | ||||
| 46 | 306952 | Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | € 4.82 | |
| Schalter | ||||
| 47 | 370151 | Schalter | € 22.58 | |
| BATTERY TERMINAL | ||||
| 49 | 372228 | BATTERY TERMINAL | € 9.82 | |
| Pushing Button | ||||
| 50 | 339768 | Pushing Button | € 1.23 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 51 | 313687 | Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | € 1.23 | |
| Nicht mehr lieferbar | ||||
| 53 | 371750 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 53 | 372118 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 53 | 372121M | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 54 | 373221 | Nicht mehr lieferbar | ||
| Side Handle Ds/dv/18dbl2/dbxl Since 10.2016 (old 3 | ||||
| 502 | 371797 | Side Handle Ds/dv/18dbl2/dbxl Since 10.2016 (old 3 | € 18.00 | |
| Beschermkapje Voor Batterij | ||||
| 503 | 329897 | Beschermkapje Voor Batterij | € 2.14 | |
| Nicht mehr lieferbar | ||||
| 504 | 983006 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 505 | 339778 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 506 | 336471 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 507 | 336472 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 508 | 336473 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 509 | 336474 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 510 | 339776 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 601 | 303709 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 601 | 310331 | Nicht mehr lieferbar | ||
| SCREW SET M4 | ||||
| 602 | 370651 | SCREW SET M4 | € 4.82 | |
