Hikoki DH24PG Zeichnungen und Teile
Genaue Typennummer:
DH24PG
DH24PG

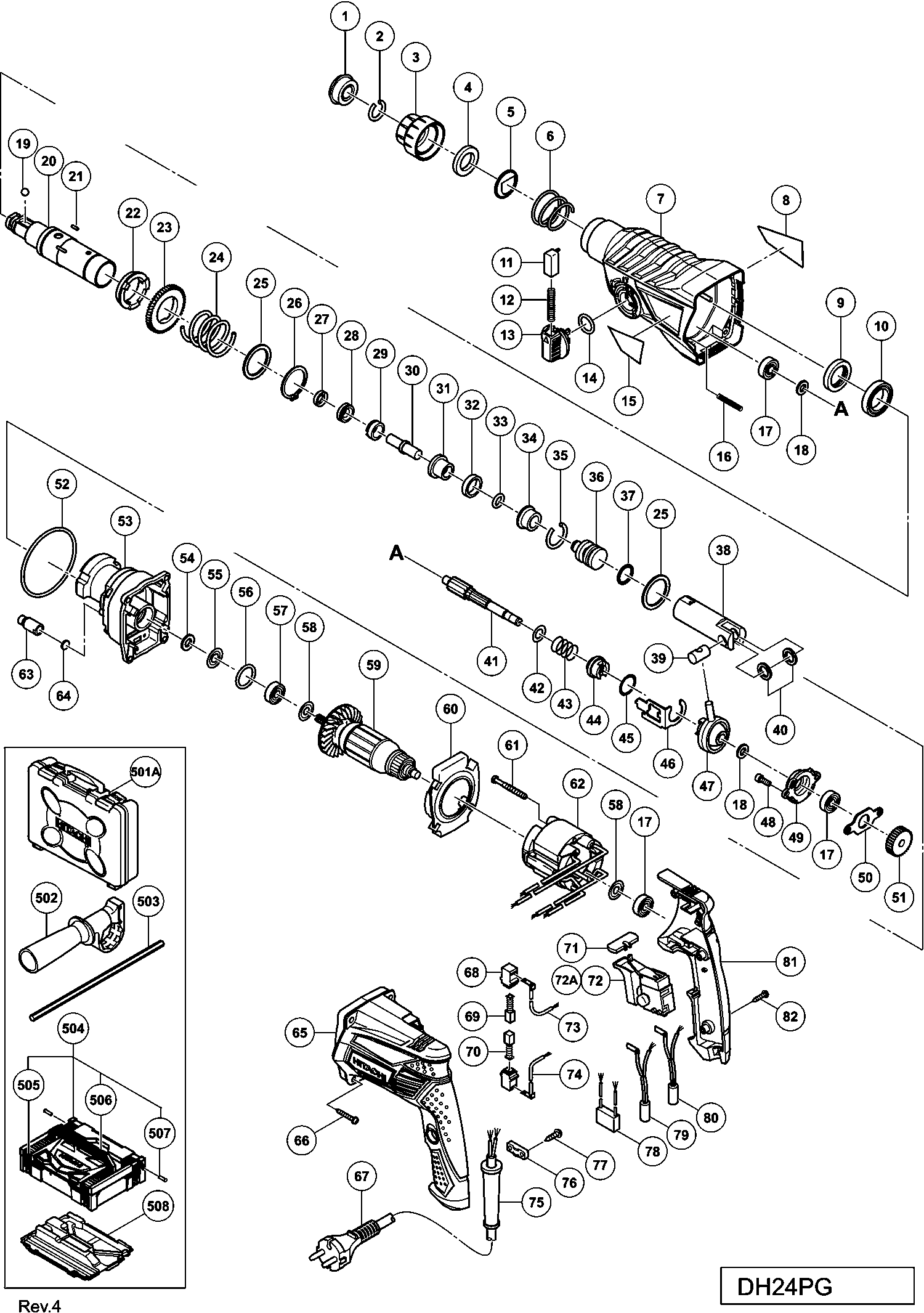

Zeichnungen der HIKOKI DH24PG
Teileliste der HIKOKI DH24PG
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Nicht mehr lieferbar | ||||
| 1 | 306345 | Nicht mehr lieferbar | ||
| Sicherungsring Dh18vb/dh30pc | ||||
| 2 | 306340 | Sicherungsring Dh18vb/dh30pc | € 1.29 | |
| Schiebegriff Dh24pc3 | ||||
| 3 | 324527 | Schiebegriff Dh24pc3 | € 3.14 | |
| Kugelhalter Dh24pc3 | ||||
| 4 | 324528 | Kugelhalter Dh24pc3 | € 6.14 | |
| Halteplatte Dh24pc3 | ||||
| 5 | 324526 | Halteplatte Dh24pc3 | € 3.14 | |
| Haltefeder Dh24pb2 | ||||
| 6 | 322812 | Haltefeder Dh24pb2 | € 1.57 | |
| Getriebedeckel | ||||
| 7 | 335258 | Getriebedeckel | € 18.85 | |
| OLIE KEERRING | ||||
| 9 | 335259 | OLIE KEERRING | € 2.71 | |
| Kogellager 6805dd | ||||
| 10 | 335260 | Kogellager 6805dd | € 3.14 | |
| Druckknopf | ||||
| 11 | 322789 | Druckknopf | € 4.57 | |
| Druckfeder Dh24pc | ||||
| 12 | 317223 | Druckfeder Dh24pc | € 1.57 | |
| Omschakelknop | ||||
| 13 | 334011 | Omschakelknop | € 2.00 | |
| O-ring (s-18) Cr17y/nv65ad2, Nr90aa | ||||
| 14 | 878885 | O-ring (s-18) Cr17y/nv65ad2, Nr90aa | € 1.00 | |
| Veer (e) | ||||
| 16 | 335800 | Veer (e) | € 0.99 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 17 | 608VVM | Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | € 5.43 | |
| Bearing Washer | ||||
| 18 | 335250 | Bearing Washer | € 0.99 | |
| Stalen Kogel D7.0 (10 Stuks) | ||||
| 19 | 335300 | Stalen Kogel D7.0 (10 Stuks) | € 0.99 | |
| Zylinder | ||||
| 20 | 335261 | Zylinder | € 21.21 | |
| PIN D2.5 | ||||
| 21 | 335264 | PIN D2.5 | € 0.99 | |
| Cylinder Clutch | ||||
| 22 | 335263 | Cylinder Clutch | € 11.85 | |
| Tweede Tandwiel | ||||
| 23 | 335265 | Tweede Tandwiel | € 5.85 | |
| Spring (a) | ||||
| 24 | 335266 | Spring (a) | € 1.43 | |
| Ring | ||||
| 25 | 301679 | Ring | € 1.14 | |
| Sicherungsring D30 Div.typen Dh30pc | ||||
| 26 | 948310 | Sicherungsring D30 Div.typen Dh30pc | € 1.29 | |
| OLIE KEERRING (A) | ||||
| 27 | 335262 | OLIE KEERRING (A) | € 1.71 | |
| Hammer Holder (c) | ||||
| 28 | 335268 | Hammer Holder (c) | € 9.14 | |
| Sleeve (fw) | ||||
| 29 | 335795 | Sleeve (fw) | € 4.00 | |
| Tweede Hamer | ||||
| 30 | 335269 | Tweede Hamer | € 3.71 | |
| Hammer Holder (a) | ||||
| 31 | 335267 | Hammer Holder (a) | € 2.86 | |
| DEMPERRING (A) | ||||
| 32 | 322805 | DEMPERRING (A) | € 1.57 | |
| O-RING (C) | ||||
| 33 | 322808 | O-RING (C) | € 1.57 | |
| Dämpferhalter Dh24pc3 | ||||
| 34 | 324524 | Dämpferhalter Dh24pc3 | € 6.14 | |
| STOPPER RING | ||||
| 35 | 322807 | STOPPER RING | € 1.57 | |
| Striker | ||||
| 36 | 335246 | Striker | € 4.00 | |
| O-ring D17 | ||||
| 37 | 335247 | O-ring D17 | € 2.43 | |
| Kolben | ||||
| 38 | 335255 | Kolben | € 0.99 | |
| Piston Pin | ||||
| 39 | 335793 | Piston Pin | € 3.00 | |
| Piston Washer | ||||
| 40 | 335794 | Piston Washer | € 1.14 | |
| Second Shaft | ||||
| 41 | 335248 | Second Shaft | € 5.85 | |
| Ring (c) | ||||
| 42 | 335251 | Ring (c) | € 0.99 | |
| Kupplungsfeder Dh24pc2 | ||||
| 43 | 323182 | Kupplungsfeder Dh24pc2 | € 1.57 | |
| Clutch | ||||
| 44 | 335254 | Clutch | € 3.71 | |
| Ring | ||||
| 45 | 331315 | Ring | € 1.00 | |
| Change Plate | ||||
| 46 | 335252 | Change Plate | € 0.99 | |
| Reciprocating Bearing | ||||
| 47 | 335249 | Reciprocating Bearing | € 12.99 | |
| Inbusschraube M5x16 Selbstsich. | ||||
| 48 | 990079 | Inbusschraube M5x16 Selbstsich. | € 1.00 | |
| Bearing Holder | ||||
| 49 | 335270 | Bearing Holder | € 10.85 | |
| Lagerdeckel (1) | ||||
| 50 | 335271 | Lagerdeckel (1) | € 0.99 | |
| Eerste Tandwiel | ||||
| 51 | 335253 | Eerste Tandwiel | € 6.43 | |
| O-ring D72.2 | ||||
| 52 | 335245 | O-ring D72.2 | € 1.14 | |
| Inner Cover | ||||
| 53 | 335272 | Inner Cover | € 9.42 | |
| VILT PAKKING | ||||
| 54 | 322816 | VILT PAKKING | € 1.57 | |
| PAKKING RING | ||||
| 55 | 322818 | PAKKING RING | € 3.14 | |
| O-ring (p-22) Dh24pb/pd/nv83a Dh20pb | ||||
| 56 | 876796 | O-ring (p-22) Dh24pb/pd/nv83a Dh20pb | € 1.00 | |
| Kugellager 608ddm | ||||
| 57 | 608DDM | Kugellager 608ddm | € 5.28 | |
| Unterlegscheibe (a) Cr17y/dh20pb H30pv/dh30pc/h45 | ||||
| 58 | 982631 | Unterlegscheibe (a) Cr17y/dh20pb H30pv/dh30pc/h45 | € 0.99 | |
| ANKER 110 VOLT | ||||
| 59 | 360962C | ANKER 110 VOLT | € 23.17 | |
| Anker 230v | ||||
| 59 | 360962E | Anker 230v | € 23.17 | |
| Fan Guide | ||||
| 60 | 335244 | Fan Guide | € 0.99 | |
| Sechskantschneidschraube D4x45 | ||||
| 61 | 981824 | Sechskantschneidschraube D4x45 | € 1.00 | |
| Veld 110 Volt | ||||
| 62 | 340866C | Veld 110 Volt | € 20.03 | |
| Veld 220-230 Volt | ||||
| 62 | 340866E | Veld 220-230 Volt | € 19.77 | |
| Air Cap | ||||
| 63 | 334008 | Air Cap | € 1.14 | |
| Filzdichtung (a) Dh24pc3 | ||||
| 64 | 324543 | Filzdichtung (a) Dh24pc3 | € 1.57 | |
| Gehaeuse | ||||
| 65 | 335660 | Gehaeuse | € 7.14 | |
| SCHROEF | ||||
| 66 | 301654 | SCHROEF | € 1.00 | |
| Snoer | ||||
| 67 | 500240Z | Snoer | € 12.54 | |
| Kabel G23ss (cord Armor D8.8) For Gbr (230v) | ||||
| 67 | 500450Z | Kabel G23ss (cord Armor D8.8) For Gbr (230v) | € 30.11 | |
| Cord | ||||
| 67 | 930051 | Cord | € 13.61 | |
| Kohlekasten Zsb | ||||
| 68 | 955203 | Kohlekasten Zsb | € 2.28 | |
| Kohlenbürsten (paar)cj65v3 | ||||
| 69 | 999041 | Kohlenbürsten (paar)cj65v3 | € 4.28 | |
| Kohlebürsten Selbstabsch.(paar) | ||||
| 70 | 999072 | Kohlebürsten Selbstabsch.(paar) | € 13.71 | |
| Druckknopf Dv18v | ||||
| 71 | 322853 | Druckknopf Dv18v | € 1.00 | |
| Schakelaar (oud 331454) | ||||
| 72 | 335796 | Schakelaar (oud 331454) | € 16.23 | |
| Bedrading (a) Bruin | ||||
| 73 | 324537 | Bedrading (a) Bruin | € 4.14 | |
| Verbinderkabel (a) blau | ||||
| 74 | 324538 | Verbinderkabel (a) blau | € 4.14 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 75 | 938051 | Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | € 0.99 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 75 | 953327 | Kabelknickschutz D8.8 Div.typen, Cm5sb | € 0.99 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 76 | 937631 | Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 77 | 984750 | Nicht mehr lieferbar | ||
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 78 | 930039 | Kondensator C6u-c13u u.a., C 8fshe | € 1.86 | |
| Choke Coil (a) Brown | ||||
| 79 | 335857 | Choke Coil (a) Brown | € 1.86 | |
| Drosselspule (b) Dh24pc3 | ||||
| 80 | 324551 | Drosselspule (b) Dh24pc3 | € 11.00 | |
| Handgreepdeksel | ||||
| 81 | 335661 | Handgreepdeksel | € 3.28 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 82 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 501A | 337257 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 502 | 324548 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 503 | 303709 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 503 | 310331 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 504 | 337739 | Nicht mehr lieferbar | ||
| AFSLUITING KOFFER | ||||
| 505 | 336472 | AFSLUITING KOFFER | € 0.89 | |
| HANDGREEP | ||||
| 506 | 336473 | HANDGREEP | € 5.65 | |
| SCHARNIERPIN | ||||
| 507 | 336474 | SCHARNIERPIN | € 0.54 | |
| PLASTIC INLEG DH24/26/28 (HSC) | ||||
| 508 | 337741 | PLASTIC INLEG DH24/26/28 (HSC) | € 10.12 | |
| Nicht mehr lieferbar | ||||
| 601 | 306885 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 602 | 986802 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 603 | 986803 | Nicht mehr lieferbar | ||
| Dichtung | ||||
| 604 | 986804 | Dichtung | € 3.21 | |
| Sicherungsring D30 Div.typen Dh30pc | ||||
| 605 | 948310 | Sicherungsring D30 Div.typen Dh30pc | € 1.29 | |
| Nicht mehr lieferbar | ||||
| 606 | 958063 | Nicht mehr lieferbar | ||
| Stahlkugel D6,35 (10st) | ||||
| 607 | 959150 | Stahlkugel D6,35 (10st) | € 1.29 | |
| Nicht mehr lieferbar | ||||
| 608 | 986805 | Nicht mehr lieferbar | ||
| Socket | ||||
| 609 | 986806 | Socket | € 4.86 | |
| Socket Adaptor (b) | ||||
| 610 | 306910 | Socket Adaptor (b) | € 4.28 | |
| Nicht mehr lieferbar | ||||
| 611 | 971787 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 612 | 931844 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 613 | 321814 | Nicht mehr lieferbar | ||
| Linksschroef M6x20 | ||||
| 614 | 331966 | Linksschroef M6x20 | € 6.43 | |
| Nicht mehr lieferbar | ||||
| 615 | 321813 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 616 | 971511Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 617 | 971512Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 618 | 944477 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 619 | 982684 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 620 | 982685 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 621 | 982672 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 622 | 982673 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 623 | 982674 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 624 | 982686 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 625 | 982675 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 626 | 982687 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 627 | 982676 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 628 | 982688 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 629 | 982677 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 630 | 982689 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 631 | 982678 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 632 | 982690 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 633 | 971794 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 634 | 971795 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 635 | 971796 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 636 | 971797 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 637 | 971798 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 638 | 971799 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 639 | 971800 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 640 | 971801 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 641 | 971802 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 642 | 971803 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 643 | 944460 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 644 | 944461 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 645 | 993038 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 647 | 944500 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 649 | 944464 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 650 | 320859 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 651 | 303046 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 652 | 303044 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 653 | 303045 | Nicht mehr lieferbar | ||
| Senkkopfschraube M6x22 Linksgew. | ||||
| 654 | 981122 | Senkkopfschraube M6x22 Linksgew. | € 1.29 | |
| Nicht mehr lieferbar | ||||
| 655 | 930515 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 656 | 302976 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 657 | 302975 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 658 | 303621 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 659 | 302974 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 660 | 302979 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 661 | 302978 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 662 | 303622 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 663 | 302977 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 664 | 303332 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 665 | 303334 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 666 | 303335 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 667 | 303617 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 668 | 303618 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 669 | 303619 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 670 | 303620 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 671 | 303625 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 672 | 303626 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 673 | 303627 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 674 | 303624 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 675 | 321825 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 676 | 303623 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 677 | 306370 | Nicht mehr lieferbar | ||
| Vet (500 Gram) Boorhamers | ||||
| 678 | 335781 | Vet (500 Gram) Boorhamers | € 64.01 | |
| Vet Tube 60 Gram | ||||
| 679 | 335782 | Vet Tube 60 Gram | € 12.85 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
