Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki DH18DBL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

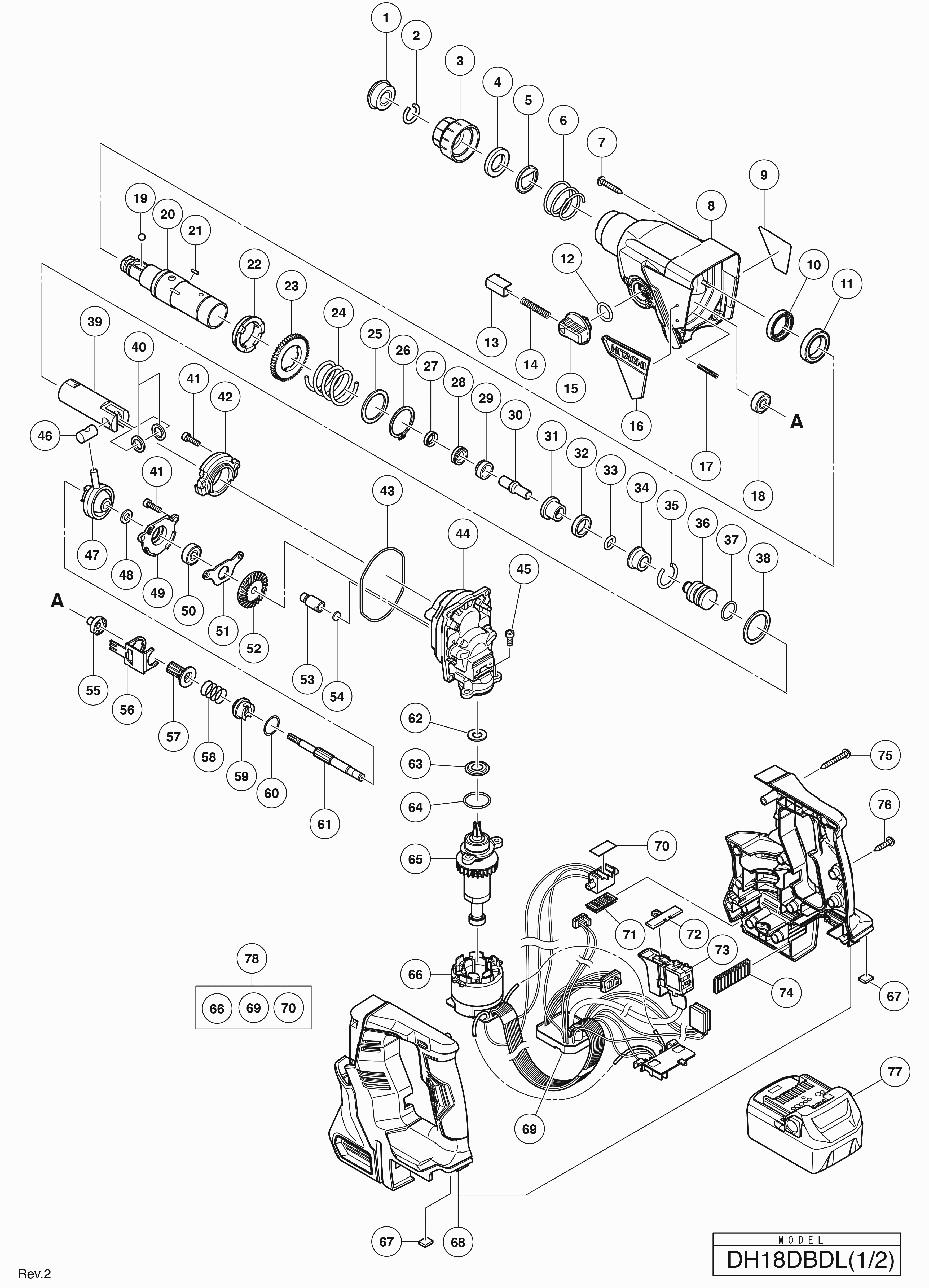

Zeichnungen der Hikoki DH18DBL
Teileliste der Hikoki DH18DBL
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 306345@1417 | |||
| Sicherungsring Dh18vb/dh30pc | ||||
| 2 | 306340@1417 | 1.35 | 1.61 | |
| Schiebegriff Dh24pc3 | ||||
| 3 | 324527@1417 | 3.30 | 3.93 | |
| Kugelhalter Dh24pc3 | ||||
| 4 | 324528@1417 | 6.45 | 7.68 | |
| BALL HOLDER (FW) | ||||
| 4A | 371326@1417 | 10.20 | 12.14 | |
| Halteplatte Dh24pc3 | ||||
| 5 | 324526@1417 | 3.30 | 3.93 | |
| Haltefeder Dh24pb2 | ||||
| 6 | 322812@1417 | 1.65 | 1.96 | |
| Tapping Screw D5 (w/flange) | ||||
| 7 | 370307@1417 | 1.04 | 1.23 | |
| Gear Cover Ass'y | ||||
| 8 | 370306@1417 | 27.50 | 32.72 | |
| OLIE KEERRING | ||||
| 10 | 335259@1417 | 2.85 | 3.39 | |
| Kogellager 6805dd | ||||
| 11 | 335260@1417 | 3.30 | 3.93 | |
| O-ring (s-18) Cr17y/nv65ad2, Nr90aa | ||||
| 12 | 878885@1417 | 1.05 | 1.25 | |
| Druckknopf | ||||
| 13 | 322789@1417 | 4.80 | 5.71 | |
| Druckfeder Dh24pc | ||||
| 14 | 317223@1417 | 1.65 | 1.96 | |
| Omschakelknop | ||||
| 15 | 334011@1417 | 2.10 | 2.50 | |
| Hitachi Plate | ||||
| 16 | 370308@1417 | 2.40 | 2.86 | |
| Veer (e) | ||||
| 17 | 335800@1417 | 1.04 | 1.23 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 18 | 608VVM@1417 | 5.70 | 6.78 | |
| Stalen Kogel D7.0 (10 Stuks) | ||||
| 19 | 335300@1417 | 1.04 | 1.23 | |
| Zylinder | ||||
| 20 | 335261@1417 | 22.28 | 26.51 | |
| PIN D2.5 | ||||
| 21 | 335264@1417 | 1.04 | 1.23 | |
| Cylinder Clutch | ||||
| 22 | 335263@1417 | 12.45 | 14.82 | |
| Tweede Tandwiel | ||||
| 23 | 335265@1417 | 6.15 | 7.32 | |
| Spring (a) | ||||
| 24 | 335266@1417 | 1.50 | 1.78 | |
| Ring | ||||
| 25 | 301679@1417 | 1.20 | 1.43 | |
| Sicherungsring D30 Div.typen Dh30pc | ||||
| 26 | 948310@1417 | 1.35 | 1.61 | |
| OLIE KEERRING (A) | ||||
| 27 | 335262@1417 | 1.80 | 2.14 | |
| Hammer Holder (c) | ||||
| 28 | 335268@1417 | 9.60 | 11.42 | |
| Sleeve (fw) | ||||
| 29 | 335795@1417 | 4.20 | 5.00 | |
| Tweede Hamer | ||||
| 30 | 335269@1417 | 3.90 | 4.64 | |
| Hammer Holder (a) | ||||
| 31 | 335267@1417 | 3.00 | 3.57 | |
| DEMPERRING (A) | ||||
| 32 | 322805@1417 | 1.65 | 1.96 | |
| O-RING (C) | ||||
| 33 | 322808@1417 | 1.65 | 1.96 | |
| Dämpferhalter Dh24pc3 | ||||
| 34 | 324524@1417 | 6.45 | 7.68 | |
| STOPPER RING | ||||
| 35 | 322807@1417 | 1.65 | 1.96 | |
| Striker | ||||
| 36 | 335246@1417 | 4.20 | 5.00 | |
| O-ring D17 | ||||
| 37 | 335247@1417 | 2.55 | 3.03 | |
| Ring | ||||
| 38 | 301679@1417 | 1.20 | 1.43 | |
| Kolben | ||||
| 39 | 335255@1417 | 1.04 | 1.23 | |
| Piston Washer | ||||
| 40 | 335794@1417 | 1.20 | 1.43 | |
| Inbusschraube M5x16 Selbstsich. | ||||
| 41 | 990079@1417 | 1.05 | 1.25 | |
| Abdeckhaube | ||||
| 42 | 370309@1417 | 5.55 | 6.60 | |
| O-ring | ||||
| 43 | 370310@1417 | 5.85 | 6.96 | |
| Afdekkap (a) | ||||
| 44 | 370311@1417 | 18.70 | 22.25 | |
| Inbusschraube Mit Dichtung M5x10, C8fshe, C8fse | ||||
| 45 | 877839@1417 | 1.05 | 1.25 | |
| Piston Pin | ||||
| 46 | 335793@1417 | 3.15 | 3.75 | |
| Reciprocating Bearing | ||||
| 47 | 335249@1417 | 13.65 | 16.24 | |
| Bearing Washer | ||||
| 48 | 335250@1417 | 1.04 | 1.23 | |
| Bearing Holder (b) | ||||
| 49 | 370312@1417 | 16.50 | 19.64 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 50 | 608VVM@1417 | 5.70 | 6.78 | |
| Lagerdeksel (a) | ||||
| 51 | 370313@1417 | 1.65 | 1.96 | |
| Tandwiel (a) | ||||
| 52 | 370314@1417 | 21.73 | 25.85 | |
| Air Cap | ||||
| 53 | 334008@1417 | 1.20 | 1.43 | |
| Filzdichtung (a) Dh24pc3 | ||||
| 54 | 324543@1417 | 1.65 | 1.96 | |
| Pinion Sleeve | ||||
| 55 | 335275@1417 | 3.00 | 3.57 | |
| Lagerdeckel (1) | ||||
| 56 | 335276@1417 | 11.10 | 13.21 | |
| Tweede Tandwiel | ||||
| 57 | 335278@1417 | 7.20 | 8.57 | |
| Kupplungsfeder Dh24pc2 | ||||
| 58 | 323182@1417 | 1.65 | 1.96 | |
| Clutch | ||||
| 59 | 335254@1417 | 3.90 | 4.64 | |
| Ring | ||||
| 60 | 331315@1417 | 1.05 | 1.25 | |
| Second Shaft | ||||
| 61 | 335277@1417 | 6.60 | 7.85 | |
| Felt Packing | ||||
| 62 | 370315@1417 | 1.04 | 1.23 | |
| Packing Washer | ||||
| 63 | 370316@1417 | 1.04 | 1.23 | |
| O-RING (S-26) | ||||
| 64 | 872470@1417 | 1.65 | 1.96 | |
| Rotor (b) | ||||
| 65 | 361035@1417 | 95.56 | 113.72 | |
| Feld | ||||
| 66 | 340944@1417 | 16.09 | 19.14 | |
| Damper (a) | ||||
| 67 | 370321@1417 | 1.04 | 1.23 | |
| Housing Set (a+b) | ||||
| 68A | 370676@1417 | 18.43 | 21.93 | |
| Controller Set Incl. Schakelaar | ||||
| 69 | 370548@1417 | 130.08 | 154.79 | |
| Rubber Cushion | ||||
| 70 | 370327@1417 | 2.10 | 2.50 | |
| Terminal Rubber Base | ||||
| 71 | 370545@1417 | 1.04 | 1.23 | |
| Druckknopf (b) Wh14dmr, Wh18dbdl,wh14dbdl, Wr18db | ||||
| 72 | 324225@1417 | 1.05 | 1.25 | |
| Schalter | ||||
| 73 | 370322@1417 | 24.75 | 29.45 | |
| Buttery Rubber (a) | ||||
| 74 | 370329@1417 | 1.20 | 1.43 | |
| Schneidschraube D4x40 M.flansch | ||||
| 75 | 306664@1417 | 1.05 | 1.25 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 76 | 301653@1417 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 77 | 336385@1417 | |||
| Bedrading+schakelaar | ||||
| 78 | 370954@1417 | 166.79 | 198.48 | |
| Terminal Cover (a) | ||||
| 79 | 371715@1417 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 303709@1417 | |||
| Seitengriff | ||||
| 503 | 335273@1417 | 8.85 | 10.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 370332@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 337528@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 336472@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 336473@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508 | 336474@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 509 | 370331@1417 | |||
| Beschermkapje Voor Batterij | ||||
| 510 | 329897@1417 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 303332@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 303334@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 303335@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 321825@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 303623@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 321814@1417 | |||
| Linksschroef M6x20 | ||||
| 607 | 331966@1417 | 6.75 | 8.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 987576@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 321813@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 971787@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 931844@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 971511Z@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 971512Z@1417 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 306885@1417 | |||
| Socket Adaptor (b) | ||||
| 618 | 306910@1417 | 4.50 | 5.36 | |
| Vet Tube 60 Gram | ||||
| 621 | 335782@1417 | 13.50 | 16.06 | |
| Vet (500 Gram) Boorhamers | ||||
| 622 | 335781@1417 | 67.24 | 80.01 | |
