Hikoki CS33EA Zeichnungen und Teile
Genaue Typennummer:
CS33EA
CS33EA

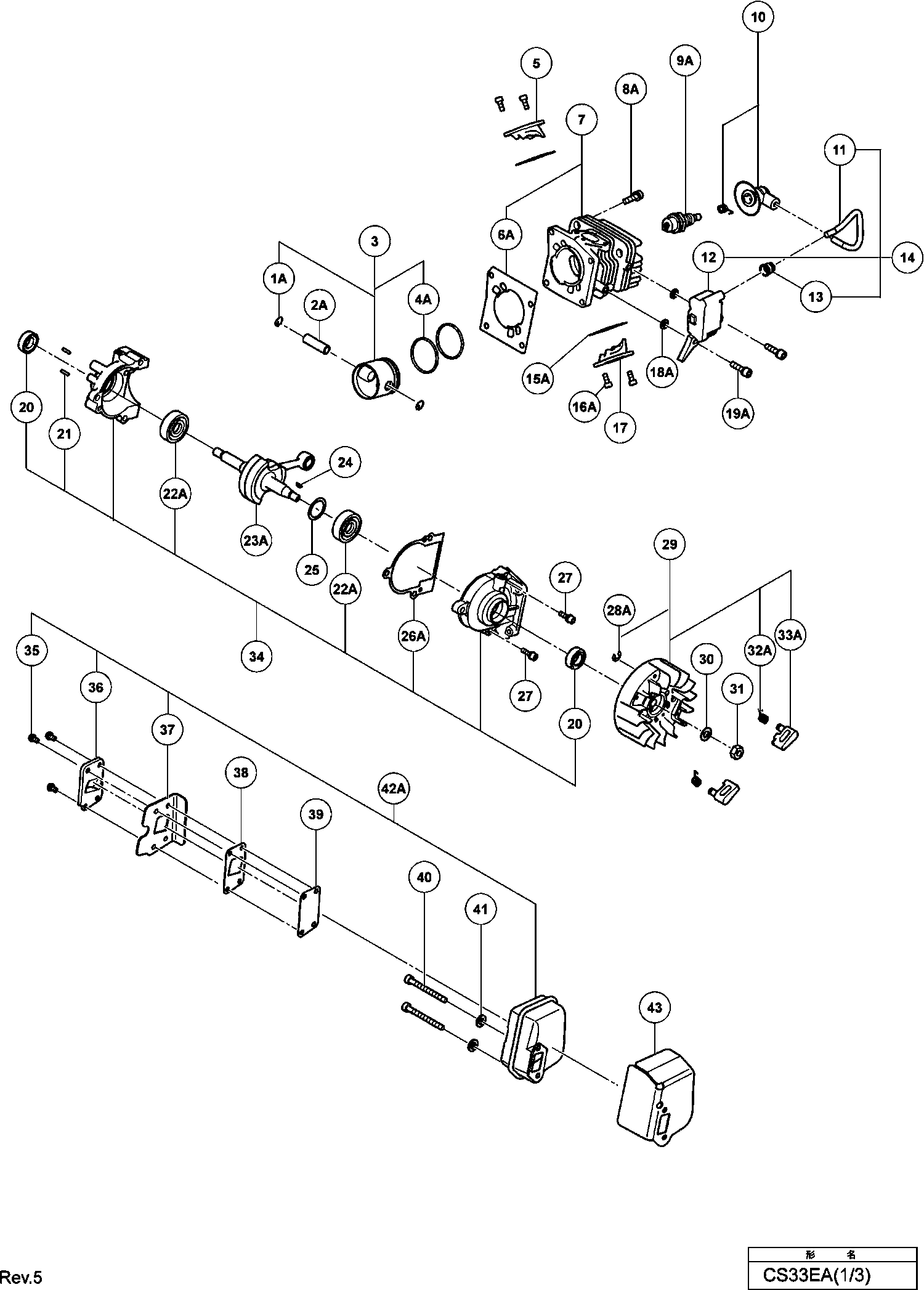

Zeichnungen der HIKOKI CS33EA
Teileliste der HIKOKI CS33EA
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Sicherungsring | ||||
| 1A | 6685326 | Sicherungsring | € 1.00 | |
| Zuiger Pin (oud 6685079) | ||||
| 2A | 6696764 | Zuiger Pin (oud 6685079) | € 1.14 | |
| Kolben Set Includ.1,4 | ||||
| 3 | 6685080 | Kolben Set Includ.1,4 | € 21.17 | |
| Kolbenring | ||||
| 4A | 6685331 | Kolbenring | € 3.86 | |
| Nicht mehr lieferbar | ||||
| 5 | 6685082 | Nicht mehr lieferbar | ||
| Cylinder Packing | ||||
| 6A | 6698697 | Cylinder Packing | € 1.14 | |
| Zylinder Set Includ.6 | ||||
| 7 | 6685084 | Zylinder Set Includ.6 | € 36.43 | |
| Nicht mehr lieferbar | ||||
| 8A | 305583 | Nicht mehr lieferbar | ||
| Bougie (oud 6685085) | ||||
| 9A | 6699317 | Bougie (oud 6685085) | € 6.44 | |
| Bougie (oud 6685086) | ||||
| 9A | 6699319 | Bougie (oud 6685086) | € 8.48 | |
| Zündkerze | ||||
| 10 | 6685087 | Zündkerze | € 2.20 | |
| Hochspannungskabel | ||||
| 11 | 6685088 | Hochspannungskabel | € 2.20 | |
| Zündspule | ||||
| 12 | 6685089 | Zündspule | € 34.41 | |
| Gummikappe Cg24ekb Till G165840 | ||||
| 13 | 6684602 | Gummikappe Cg24ekb Till G165840 | € 2.05 | |
| Zündspule Includ.11-13 | ||||
| 14 | 6685091 | Zündspule Includ.11-13 | € 34.41 | |
| Nicht mehr lieferbar | ||||
| 15A | 6698698 | Nicht mehr lieferbar | ||
| Inbusschraube M4x10 (10st) Till 12.2017 | ||||
| 16A | 949812 | Inbusschraube M4x10 (10st) Till 12.2017 | € 2.28 | |
| Nicht mehr lieferbar | ||||
| 17 | 6685094 | Nicht mehr lieferbar | ||
| Ring | ||||
| 18A | 6698700 | Ring | € 1.14 | |
| Hex. Socket Hd Bolt M4x18 (w/washers) | ||||
| 19A | 6698388 | Hex. Socket Hd Bolt M4x18 (w/washers) | € 1.00 | |
| Öldichtung Cg24ekb | ||||
| 20 | 6684607 | Öldichtung Cg24ekb | € 4.08 | |
| Nicht mehr lieferbar | ||||
| 21 | 6685095 | Nicht mehr lieferbar | ||
| Kugellager | ||||
| 22A | 6685328 | Kugellager | € 2.86 | |
| Kurbelwelle | ||||
| 23A | 6698693 | Kurbelwelle | € 52.49 | |
| Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20 | ||||
| 24 | 6684899 | Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20 | € 2.05 | |
| Unterlegscheibe | ||||
| 25 | 6685098 | Unterlegscheibe | € 1.09 | |
| Unterlegscheibe | ||||
| 25 | 6685099 | Unterlegscheibe | € 1.09 | |
| Nicht mehr lieferbar | ||||
| 26A | 6698694 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 27 | 6684668 | Nicht mehr lieferbar | ||
| Sicherungsring | ||||
| 28A | 6685336 | Sicherungsring | € 1.00 | |
| Magnetorotorass'ynew | ||||
| 29 | 6685102 | Magnetorotorass'ynew | € 16.56 | |
| Ring | ||||
| 30 | 6685103 | Ring | € 1.09 | |
| Mutter f. Schwungrad | ||||
| 31 | 6685104 | Mutter f. Schwungrad | € 1.09 | |
| Startersperrfeder | ||||
| 32A | 6685335 | Startersperrfeder | € 1.00 | |
| Startersperre | ||||
| 33A | 6685334 | Startersperre | € 1.00 | |
| Kurbelgehäuse Includ.20-22,26 | ||||
| 34 | 6685107 | Kurbelgehäuse Includ.20-22,26 | € 26.79 | |
| Ring | ||||
| 35 | 6685109 | Ring | € 1.09 | |
| Kopfschraube M4x10 M.u-scheibe For Usa | ||||
| 35 | 986662 | Kopfschraube M4x10 M.u-scheibe For Usa | € 1.00 | |
| Motorleitung | ||||
| 36 | 6685110 | Motorleitung | € 2.20 | |
| Auspuff Spezial Verpackung | ||||
| 37 | 6685111 | Auspuff Spezial Verpackung | € 3.14 | |
| Siebfixierplatte For Usa | ||||
| 38 | 6685112 | Siebfixierplatte For Usa | € 3.14 | |
| Schalldämpfersieb For Usa | ||||
| 39 | 6685113 | Schalldämpfersieb For Usa | € 2.20 | |
| Sechskantbolzen | ||||
| 40 | 6685114 | Sechskantbolzen | € 1.09 | |
| Ring | ||||
| 41 | 6684661 | Ring | € 2.05 | |
| Muffler Comp. (old 706-56300-81) | ||||
| 42 | 6685115 | Muffler Comp. (old 706-56300-81) | € 32.55 | |
| Auspuffdämpfer alte Art.nr. 705-56301-90 Includ.3 | ||||
| 42A | 6697102 | Auspuffdämpfer alte Art.nr. 705-56301-90 Includ.3 | € 15.41 | |
| Schalldämpfer Verpackung | ||||
| 43 | 6685117 | Schalldämpfer Verpackung | € 3.14 | |
| Bremsunterstützung | ||||
| 71 | 6685119 | Bremsunterstützung | € 4.24 | |
| Hülse alte Art.nr. 031-32901-20 | ||||
| 72 | 6685120 | Hülse alte Art.nr. 031-32901-20 | € 1.09 | |
| Bremseisenabdeckung | ||||
| 73A | 6685388 | Bremseisenabdeckung | € 3.86 | |
| Brake Lever Spring | ||||
| 74A | 6696783 | Brake Lever Spring | € 1.14 | |
| Bremsgriff | ||||
| 75 | 6685264 | Bremsgriff | € 6.59 | |
| Brake Link Cover (old 375-72930-20) New | ||||
| 77 | 6685126 | Brake Link Cover (old 375-72930-20) New | € 1.09 | |
| Öljustierdichtung | ||||
| 78 | 6685127 | Öljustierdichtung | € 1.09 | |
| Ölpumpenjustierer | ||||
| 79 | 6685128 | Ölpumpenjustierer | € 1.09 | |
| Justierfeder | ||||
| 80 | 6685129 | Justierfeder | € 1.09 | |
| Ring | ||||
| 81 | 6685070 | Ring | € 1.09 | |
| Ölpumpenjustierer | ||||
| 82A | 6685130 | Ölpumpenjustierer | € 1.09 | |
| Getriebepumpenschraube | ||||
| 83 | 6685131 | Getriebepumpenschraube | € 1.09 | |
| Getriebepumpe | ||||
| 84 | 6685132 | Getriebepumpe | € 11.15 | |
| Maschinenschraube | ||||
| 85 | 6685133 | Maschinenschraube | € 1.09 | |
| Ölpumpe | ||||
| 86 | 6685134 | Ölpumpe | € 12.57 | |
| Ölpumpengehäuse | ||||
| 87A | 6685135 | Ölpumpengehäuse | € 18.15 | |
| Kopfschraubenbolzen | ||||
| 88 | 6685136 | Kopfschraubenbolzen | € 1.09 | |
| Benzinleitung | ||||
| 89 | 6685267 | Benzinleitung | € 1.09 | |
| Hauptpumpe | ||||
| 90 | 6685139 | Hauptpumpe | € 5.65 | |
| Bremse | ||||
| 91 | 6685140 | Bremse | € 13.83 | |
| Nadelrolle | ||||
| 92A | 6685391 | Nadelrolle | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 93A | 6685362 | Nicht mehr lieferbar | ||
| Nadellager | ||||
| 94A | 6685361 | Nadellager | € 3.86 | |
| Kupplungsgehäuse | ||||
| 95A | 6685403 | Kupplungsgehäuse | € 9.71 | |
| Ring | ||||
| 96A | 6685414 | Ring | € 1.00 | |
| Kurbelwelle | ||||
| 97A | 6685360 | Kurbelwelle | € 2.00 | |
| Ölpumpenabdeckung | ||||
| 98 | 6685147 | Ölpumpenabdeckung | € 1.09 | |
| Schneidschraube | ||||
| 99 | 6685148 | Schneidschraube | € 1.09 | |
| Ring | ||||
| 100 | 6685149 | Ring | € 1.09 | |
| Ölleitung | ||||
| 101 | 6685150 | Ölleitung | € 2.20 | |
| Antriebsschaft alte Art.nr. 084-72000-20 | ||||
| 102 | 6685151 | Antriebsschaft alte Art.nr. 084-72000-20 | € 8.79 | |
| Schneidschraube | ||||
| 103 | 6685152 | Schneidschraube | € 1.09 | |
| Schneidschraube Till C026900 | ||||
| 104 | 6685153 | Schneidschraube Till C026900 | € 1.09 | |
| Benzinleitung Till G086250 | ||||
| 105 | 6685154 | Benzinleitung Till G086250 | € 1.09 | |
| Kettenfänger | ||||
| 106 | 6685155 | Kettenfänger | € 1.09 | |
| Luftventilatorschwamm | ||||
| 107 | 6685156 | Luftventilatorschwamm | € 1.09 | |
| Geleidingsplaat (b) (oud 6685157) | ||||
| 108A | 6696784 | Geleidingsplaat (b) (oud 6685157) | € 2.00 | |
| Schneidschraube | ||||
| 109 | 6685158 | Schneidschraube | € 1.09 | |
| Nicht mehr lieferbar | ||||
| 110 | 6685294 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 110 | 6685295 | Nicht mehr lieferbar | ||
| Schneidschraube | ||||
| 111 | 6685161 | Schneidschraube | € 1.09 | |
| Geleidingsplaat (a) | ||||
| 112A | 6698692 | Geleidingsplaat (a) | € 4.00 | |
| Seitenabdeckung | ||||
| 114 | 6685165 | Seitenabdeckung | € 10.36 | |
| Klemmmutter f.kette For Usa | ||||
| 115A | 6685416 | Klemmmutter f.kette For Usa | € 1.00 | |
| Bremsfeder | ||||
| 116A | 6685389 | Bremsfeder | € 1.00 | |
| Getriebe | ||||
| 117 | 6685168 | Getriebe | € 2.20 | |
| Nicht mehr lieferbar | ||||
| 118 | 6685169 | Nicht mehr lieferbar | ||
| Chain Puller | ||||
| 118B | 6698986 | Chain Puller | € 12.71 | |
| Nicht mehr lieferbar | ||||
| 119A | 6697852 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 119A | 6697854 | Nicht mehr lieferbar | ||
| Schneidschraube | ||||
| 120 | 6685161 | Schneidschraube | € 1.09 | |
| Bolzen | ||||
| 121 | 6685270 | Bolzen | € 7.28 | |
| Entlüftungsventil | ||||
| 122 | 6685173 | Entlüftungsventil | € 2.20 | |
| Motorgehäuse Includ.122,124 | ||||
| 123 | 6685271 | Motorgehäuse Includ.122,124 | € 42.04 | |
| Innerer Tankdeckel | ||||
| 124A | 6685175 | Innerer Tankdeckel | € 6.59 | |
| Nicht mehr lieferbar | ||||
| 125 | 6685176 | Nicht mehr lieferbar | ||
| Tankkappen Verpackung | ||||
| 128 | 6685179 | Tankkappen Verpackung | € 1.09 | |
| Tankkappe | ||||
| 129 | 6685180 | Tankkappe | € 3.14 | |
| SET SCREW (OLD 839-03045-20) | ||||
| 130 | 6684679 | SET SCREW (OLD 839-03045-20) | € 2.05 | |
| CAM PLATE (OLD 759-0174M-20) | ||||
| 131 | 6685182 | CAM PLATE (OLD 759-0174M-20) | € 3.14 | |
| Dämpfungsfeder Since H081351 | ||||
| 132 | 6685183 | Dämpfungsfeder Since H081351 | € 4.24 | |
| STARTER PULLEY (OLD 774-01761-20) | ||||
| 133 | 6685184 | STARTER PULLEY (OLD 774-01761-20) | € 4.71 | |
| SPRING CASE ASS'Y (OLD 778-01761-90) | ||||
| 134 | 6685185 | SPRING CASE ASS'Y (OLD 778-01761-90) | € 8.79 | |
| Seil Since H081351 | ||||
| 135 | 6685186 | Seil Since H081351 | € 2.20 | |
| Nicht mehr lieferbar | ||||
| 136 | 6685187 | Nicht mehr lieferbar | ||
| Starter Griff | ||||
| 137 | 6685188 | Starter Griff | € 2.20 | |
| Platte | ||||
| 138 | 6685189 | Platte | € 1.09 | |
| Seilzugstarter Gehäuse Includ.131-139 | ||||
| 139 | 6685190 | Seilzugstarter Gehäuse Includ.131-139 | € 24.35 | |
| Schneidschraube Till C026900 | ||||
| 140 | 6685191 | Schneidschraube Till C026900 | € 1.09 | |
| Rohrverbindung | ||||
| 162 | 6685196 | Rohrverbindung | € 1.09 | |
| Röhrenschutz | ||||
| 163 | 6685197 | Röhrenschutz | € 6.91 | |
| D6clipnew | ||||
| 164A | 6685311 | D6clipnew | € 1.00 | |
| Pumpenfilter | ||||
| 165 | 6685199 | Pumpenfilter | € 4.24 | |
| Benzinleitung | ||||
| 166 | 6685200 | Benzinleitung | € 1.09 | |
| Filterknopf | ||||
| 167 | 6685228 | Filterknopf | € 2.20 | |
| Filterabdeckung | ||||
| 168 | 6685273 | Filterabdeckung | € 4.28 | |
| Rückgriff | ||||
| 169 | 6685274 | Rückgriff | € 6.28 | |
| Schneidschraube Since C026901 Till F024130 | ||||
| 170 | 6685275 | Schneidschraube Since C026901 Till F024130 | € 1.09 | |
| Sechskantbolzen | ||||
| 171 | 6685114 | Sechskantbolzen | € 1.09 | |
| Ring | ||||
| 172 | 6685226 | Ring | € 1.09 | |
| Luftfilter Basis | ||||
| 173 | 6685276 | Luftfilter Basis | € 1.00 | |
| Filterkappe | ||||
| 174 | 6685277 | Filterkappe | € 1.09 | |
| Filter Element | ||||
| 175 | 6685278 | Filter Element | € 4.71 | |
| Zugstange | ||||
| 176A | 6698704 | Zugstange | € 1.14 | |
| Gashebelsperre | ||||
| 177A | 6685350 | Gashebelsperre | € 1.00 | |
| Throttle Lever Spring | ||||
| 178A | 6698701 | Throttle Lever Spring | € 2.00 | |
| Feder | ||||
| 179 | 6685282 | Feder | € 1.09 | |
| Throttle Lever (vermilion) | ||||
| 180A | 6698916 | Throttle Lever (vermilion) | € 1.14 | |
| STOP SWITCH (OLD 170-04063-80) | ||||
| 181 | 6685239 | STOP SWITCH (OLD 170-04063-80) | € 3.14 | |
| Nicht mehr lieferbar | ||||
| 182A | 6685284 | Nicht mehr lieferbar | ||
| Schraube | ||||
| 183 | 6685210 | Schraube | € 1.09 | |
| Pumpe | ||||
| 184 | 6685211 | Pumpe | € 8.01 | |
| Pumpendichtung | ||||
| 185 | 6685212 | Pumpendichtung | € 2.20 | |
| Pumpen Membrane | ||||
| 186 | 6685213 | Pumpen Membrane | € 4.24 | |
| Gelenkwellenset | ||||
| 187 | 6685218 | Gelenkwellenset | € 2.20 | |
| Gelenkwelle | ||||
| 188 | 6685219 | Gelenkwelle | € 1.09 | |
| Membran Verpackung | ||||
| 189 | 6685220 | Membran Verpackung | € 2.20 | |
| Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20 | ||||
| 190 | 6684690 | Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20 | € 17.14 | |
| Membranabdeckung | ||||
| 191 | 6685222 | Membranabdeckung | € 4.24 | |
| Schutzsieb Cg24ekb | ||||
| 192 | 6684700 | Schutzsieb Cg24ekb | € 4.08 | |
| Nadelventil alte Art.nr. 603-25012-20 | ||||
| 193 | 6685215 | Nadelventil alte Art.nr. 603-25012-20 | € 5.02 | |
| Ventilfeder | ||||
| 194 | 6685216 | Ventilfeder | € 2.20 | |
| Kontrollhebel | ||||
| 195 | 6685217 | Kontrollhebel | € 3.14 | |
| Schraube | ||||
| 196 | 6685223 | Schraube | € 1.09 | |
| Damper Set Bolt | ||||
| 197A | 6698702 | Damper Set Bolt | € 2.00 | |
| Nicht mehr lieferbar | ||||
| 198 | 6685236 | Nicht mehr lieferbar | ||
| Schneidschraube | ||||
| 199 | 6685233 | Schneidschraube | € 1.09 | |
| Ring 1.0 | ||||
| 200A | 6698703 | Ring 1.0 | € 1.14 | |
| Collar 28.2 (old 6685235) | ||||
| 201A | 6696800 | Collar 28.2 (old 6685235) | € 2.00 | |
| Rückgriff | ||||
| 202 | 6685288 | Rückgriff | € 21.17 | |
| Hex. Hole Bolt M4 | ||||
| 203A | 6698792 | Hex. Hole Bolt M4 | € 1.14 | |
| Intakecompnew | ||||
| 204A | 6685289 | Intakecompnew | € 8.79 | |
| Intake Packing (old 403-56300-20) New | ||||
| 205A | 6685205 | Intake Packing (old 403-56300-20) New | € 1.09 | |
| Drosselklappenhebel | ||||
| 207 | 6685206 | Drosselklappenhebel | € 1.09 | |
| Motorgehäuse | ||||
| 208 | 6685291 | Motorgehäuse | € 4.24 | |
| Schneidschraube Till C026900 | ||||
| 209 | 6685153 | Schneidschraube Till C026900 | € 1.09 | |
| Schneidschraube | ||||
| 210 | 6685152 | Schneidschraube | € 1.09 | |
| Schalldämpfer Abdeckung | ||||
| 211 | 6685245 | Schalldämpfer Abdeckung | € 8.79 | |
| PROTECTIVE COIL (A) | ||||
| 212A | 6696806 | PROTECTIVE COIL (A) | € 1.14 | |
| Röhrenschutz | ||||
| 213 | 6685247 | Röhrenschutz | € 2.20 | |
| D6clipnew | ||||
| 214A | 6685311 | D6clipnew | € 1.00 | |
| Ölfilter | ||||
| 215 | 6685249 | Ölfilter | € 2.20 | |
| Ring | ||||
| 216 | 6684661 | Ring | € 2.05 | |
| Ölfiltergehäuse | ||||
| 217A | 6685310 | Ölfiltergehäuse | € 1.00 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 218 | 302089 | Schneidschraube D5x20 M.flansch H41mb | € 1.00 | |
| Vordergriff | ||||
| 219 | 6685292 | Vordergriff | € 12.14 | |
| Nicht mehr lieferbar | ||||
| 220 | 6685293 | Nicht mehr lieferbar | ||
| Kabel | ||||
| 221 | 6685252 | Kabel | € 2.20 | |
| Ring 1.0 (old 6685234) | ||||
| 222A | 6696799 | Ring 1.0 (old 6685234) | € 1.14 | |
| Justierschraube | ||||
| 223 | 6685297 | Justierschraube | € 2.20 | |
| Justierschraube | ||||
| 224 | 6685298 | Justierschraube | € 2.20 | |
| Ansaugkrümmer Includ.98a Till 8.2012 | ||||
| 225 | 6685202 | Ansaugkrümmer Includ.98a Till 8.2012 | € 3.14 | |
| Pulse Guide (old 6696842) | ||||
| 226A | 6699673 | Pulse Guide (old 6696842) | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 227 | 6698656 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 228 | 6698657 | Nicht mehr lieferbar | ||
| Lever Set | ||||
| 229 | 6699138 | Lever Set | € 1.43 | |
| Nicht mehr lieferbar | ||||
| 501A | 6685401 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 501A | 6685439 | Nicht mehr lieferbar | ||
| Kombi Ringschlüssel | ||||
| 502A | 6685402 | Kombi Ringschlüssel | € 3.00 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
